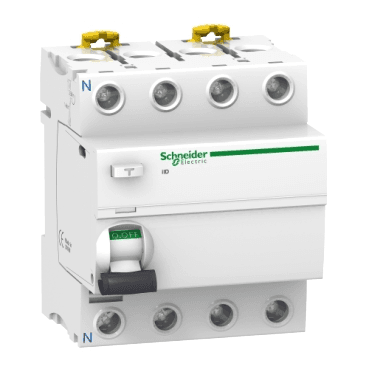

Diferenciál iID 4P 40A 300mA A

Prúdový chránič iID 4P 40A 300mA Typ A, referencia A9R24440 od Schneider Electric, je elektrické ochranné zariadenie navrhnuté na prevenciu elektrických šokov a rizík požiaru spôsobených zemnými poruchami. Tento prúdový chránič (RCCB) so 4 pólmi je vhodný na použitie v širokej škále rezidenčných, komerčných a priemyselných aplikácií, kde je nevyhnutné zabezpečiť bezpečnosť osôb a integritu elektrických inštalácií.

S menovitým prúdom 40A a citlivosťou 300mA je tento chránič schopný automaticky odpojiť obvod pri zistení úniku prúdu, čím efektívne chráni pred nebezpečenstvom elektrických šokov. Jeho ochranná trieda typu A umožňuje zariadeniu detegovať ako striedavé zvyškové prúdy, tak aj pulzné prúdy, čo ho robí ideálnou voľbou pre obvody napájajúce elektronické zariadenia, ako sú elektrospotrebiče, osvetlenie a iné zariadenia s jednosmerným prúdom riadené frekvenčnými meničmi alebo invertormi.

Hlavné technické vlastnosti:

• Menovitý prúd [In]: 40 A
• Citlivosť na zemné úniky: 300 mA
• Počet pólov: 4P
• Ochranná trieda proti zemným únikom: Typ A (chráni proti striedavým a pulzným prúdom)
• Menovité napätie [Ue]: 380-415 V AC pri 50/60 Hz
• Menovité izolačné napätie [Ui]: 500 V AC
• Frekvencia prevádzky: 50/60 Hz

Prúdový chránič iID je vybavený radom pokročilých bezpečnostných funkcií, vrátane indikátora VisiTrip, ktorý uľahčuje rýchlu identifikáciu chybných obvodov v prípade, že sa zariadenie aktivuje, čím šetrí čas a znižuje potrebu zásahu. Navyše, okienko VisiSafe poskytuje jasný vizuálny signál na páke zariadenia, ukazujúc zelený pás, keď sú póly úplne otvorené, čo umožňuje bezpečné vykonávanie údržbárskych prác ďalej po prúde.

Bezpečnosť a ochrana:

Tento prúdový chránič ponúka efektívnu ochranu proti elektrickým šokom z nepriamych kontaktov a zemných porúch, automaticky odpojujúc obvod, keď sú zistené úniky prúdu presahujúce 300mA. Toto je kľúčové nielen pre ochranu osôb, ale aj na zabránenie požiarom spôsobeným únikmi prúdu v elektrických inštaláciách. Jeho menovitá odpojovacia kapacita 1500 A a podmienený skratový prúd 10 kA zabezpečujú robustnú ochranu v prípade preťažení alebo skratu.

Trvanlivosť a spoľahlivosť:

• Mechanická trvanlivosť: Až 20 000 cyklov
• Elektrická trvanlivosť: Až 15 000 cyklov za normálnych prevádzkových podmienok
• Odolnosť voči napäťovým špičkám: Znáša až 6 kV, čo ho chráni proti prechodným prepätiam spôsobeným bleskami alebo poruchami v elektrickej sieti.

Inštalácia:

Prúdový chránič iID je kompatibilný s elektrickými systémami na montáž na DIN lištu, čo uľahčuje jeho integráciu do modulárnych elektrických rozvádzačov. So šírkou 8 krokov po 9 mm je tento chránič navrhnutý tak, aby zaberal malý priestor v rozvádzači, umožňujúc kompaktnú a organizovanú inštaláciu. Pripojenia na svorkách umožňujú použitie pevných káblov až do 35 mm² a flexibilných káblov až do 25 mm², s odporúčaným uťahovacím momentom 3,5 N.m, čím sa zaručuje pevná a spoľahlivá inštalácia.

Rozmery a dizajn:

• Výška: 91 mm
• Šírka: 72 mm
• Hĺbka: 73,5 mm
• Hmotnosť: 0,37 kg
• Farba: Biela (RAL 9003)

Ďalšie výhody:

• VisiTrip: Jasne indikuje poruchu obvodu, čím uľahčuje identifikáciu a skracuje čas diagnostiky.
• VisiSafe: Zelený pás na páke poskytuje jasný vizuálny signál na zabezpečenie, že obvod je úplne otvorený pred vykonaním údržby.
• Normatívna kompatibilita: Toto zariadenie spĺňa normu EN/IEC 61008-1, čím zaručuje vysoké štandardy bezpečnosti a výkonu v elektrických inštaláciách.

Aplikácie:

Prúdový chránič Acti9 iID 4P 40A 300mA Typ A je ideálny pre akúkoľvek elektrickú inštaláciu, kde je potrebné chrániť proti zemným únikom, a to ako v rezidenčných, tak v priemyselných prostrediach. Jeho schopnosť zvládať striedavé a pulzné prúdy ho robí vhodným na ochranu obvodov napájajúcich citlivé elektronické zariadenia.

Tento prúdový chránič Acti9 iID ponúka spoľahlivú a pokročilú ochranu na zabezpečenie bezpečnosti elektrických inštalácií, pričom uľahčuje ich údržbu vďaka vizuálnym indikátorom a jednoduchej inštalácii.
