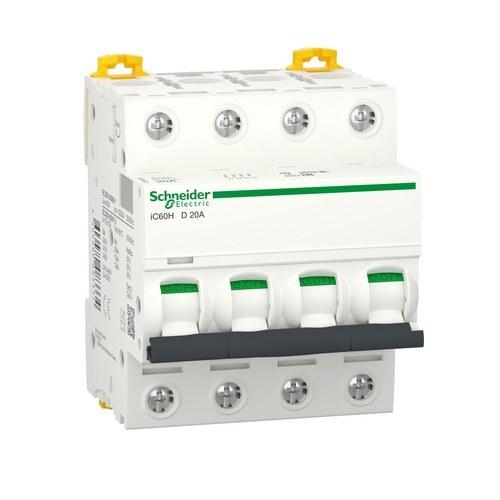

Magnetotermický IC60H 4P 20A Krivka D

Tento Acti9 iC60H je nízkonapäťový miniatúrny istič (MCB) viacnásobného štandardu s dvojitými tunelovými svorkami. Je to 4P istič so 4 chránenými pólmi, menovitým prúdom 20A a vypínacou krivkou D. Menovitá skratová vypínacia schopnosť sa zvyšuje až na 30kA pri 220V AC až 240V AC podľa normy EN/IEC 60947-2 a 10000A pri 400V AC podľa normy EN/IEC 60898-1. Spĺňa normu pre priemysel EN/IEC 60898-1 aj normu pre domácnosti EN/IEC 60947-2. Tento miniatúrny istič chráni obvod pred skratmi a preťažením. Jeho indikátor VisiTrip znižuje čas zásahu tým, že ukazuje chybný obvod. Jeho zelený pásik VisiSafe zaručuje fyzické otvorenie kontaktov, aby umožnil údržbu na nižšej úrovni. Jeho rýchly uzamykací mechanizmus, nezávislý od manuálnej prevádzky, zlepšuje jeho životnosť. Má elektrickú odolnosť až 10 000 cyklov a mechanickú odolnosť až 20 000 cyklov. Menovité izolačné napätie Ui je 500V AC. Jeho obmedzenie triedy 3 (podľa EN/IEC60898-1) zlepšuje náklady na ochranu obvodov na nižšej úrovni. Produkt môže byť pripevnený na DIN lištu. Jeho šírka je 8 krokov po 9 mm. Stupeň znečistenia je 3. Kategória prepätia je IV. Farba produktu je biela (RAL9003). Rozmery sú (Šír.) 72mm x (Výš.) 85mm x (Hĺb.) 78,5mm. Hmotnosť je 0,5kg. Má stupeň ochrany IP20 (podľa IEC/EN 60529) na svojich svorkách. Prevádzková teplota je od -35°C do 70°C. Skladovacia teplota je od -40°C do 85°C.
