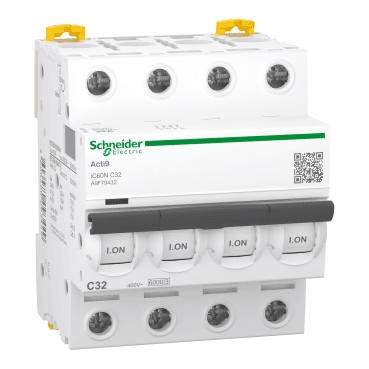

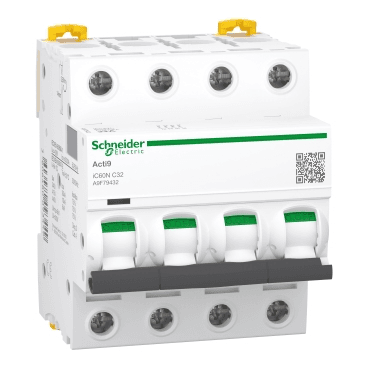

Magnetotermický spínač IC60N 4P 32A Krivka C 10kA

Miniatúrny istič (MCB) Acti9 iC60N 4P 32 A od Schneider Electric je zariadenie navrhnuté na poskytovanie úplnej ochrany proti preťaženiu a skratom v nízkonapäťových elektrických systémoch. Tento 4-pólový istič (s ochranou všetkých pólov) je optimalizovaný pre aplikácie v inštaláciách striedavého (AC) aj jednosmerného (DC) prúdu, poskytujúc bezpečnosť a spoľahlivosť v dodávke elektriny.

S menovitým prúdom 32 A a vypínacou krivkou typu C, Acti9 iC60N zaručuje rýchlu a efektívnu reakciu na preťaženie a skraty, čím chráni ľudí aj zariadenia pripojené k sieti. Tento istič je ideálny na použitie v obytných, komerčných a ľahkých priemyselných prostrediach, kde je potrebná spoľahlivá a robustná ochrana.

Istič má vypínaciu schopnosť 6000 A pri 400 V AC v súlade s normou IEC/EN 60898-1, čo zaisťuje jeho výkon v inštaláciách so strednými úrovňami skratového prúdu. Navyše, toto zariadenie môže pracovať s vypínacou schopnosťou 10 kA pri 230/400 V AC a až 20 kA pri 230 V AC, čo ho robí vhodným na ochranu obvodov v náročnejších aplikáciách.

Kľúčové vlastnosti:

• Menovitý prúd: 32 A
• Vypínacia krivka: Typ C (stredná odozva)
• Vypínacia schopnosť: 6000 A pri 400 V AC podľa IEC/EN 60898-1
• Ochrana: Skraty a preťaženia v systémoch striedavého a jednosmerného prúdu

Istič Acti9 iC60N disponuje sériou pokročilých funkcií, ktoré uľahčujú jeho inštaláciu aj údržbu. Exkluzívny Visitrip indikátor od Schneider Electric umožňuje rýchlo identifikovať obvod, ktorý spôsobil vypnutie ističa, čo výrazne znižuje čas diagnostiky a zásahu. Okrem toho, zelený pás Visisafe zaručuje fyzické odpojenie kontaktov, čo umožňuje bezpečnú údržbu na dolnej strane.

Kompaktný dizajn tohto ističa umožňuje jeho inštaláciu na štandardné DIN lišty, čo robí integráciu do modulárnych elektrických rozvádzačov rýchlou a jednoduchou. Navyše, je vybavený jednoduchými pripojovacími terminálmi na hornej a dolnej strane, ktoré podporujú pevné káble až do 35 mm² a flexibilné káble až do 25 mm², ponúkajúc flexibilitu v návrhu elektrického systému.

Kľúčové technické údaje:

• Menovité izolačné napätie (Ui): 500 V AC
• Odolnosť voči prepätiu (Uimp): 6 kV
• Frekvencia prevádzky: 50/60 Hz
• Obmedzovacia trieda: Trieda 3 podľa IEC/EN 60898-1
• Mechanická odolnosť: 20 000 cyklov
• Elektrická odolnosť: 10 000 cyklov
• Rozmery: 72 mm šírka, 85 mm výška, 78,5 mm hĺbka
• Hmotnosť: 0,5 kg

Ďalšie vlastnosti:

• Robustná ochrana: Acti9 iC60N je navrhnutý na poskytnutie efektívnej ochrany v sieťach striedavého aj jednosmerného prúdu, s možnosťou prerušenia vysokých úrovní prúdu v kritických aplikáciách.
• Spoľahlivosť v údržbe: Vďaka pásu Visisafe môžu byť používatelia istí, že kontakty sú fyzicky odpojené, čo zvyšuje bezpečnosť počas údržbových prác.
• Modulárny dizajn: Jeho inštalácia na DIN lištu uľahčuje integráciu do akéhokoľvek elektrického rozvádzača, čo z neho robí flexibilnú a všestrannú voľbu pre širokú škálu aplikácií.

Typické aplikácie:

Tento miniatúrny istič je ideálny na použitie v inštaláciách, kde je potrebná robustná a spoľahlivá ochrana proti skratom a preťaženiam. Jeho aplikácie zahŕňajú elektrické distribučné systémy v obytných a komerčných budovách, malých priemysloch, a akúkoľvek inštaláciu využívajúcu striedavý aj jednosmerný prúd. Okrem toho, jeho schopnosť byť integrovaný do modulárnych rozvádzačov a kompatibilita s distribučnými blokmi a hrebeňovými zbernicami ho robí flexibilným riešením pre rôzne inštalačné konfigurácie.

Miniatúrny istič Acti9 iC60N 4P 32 A od Schneider Electric je vysoko spoľahlivým riešením na ochranu elektrických obvodov proti preťaženiam a skratom. S jeho vypínacou schopnosťou až 6000 A a pokročilými vlastnosťami ako indikátor Visitrip a pás Visisafe, toto zariadenie zaručuje bezpečnosť a spoľahlivosť v elektrických inštaláciách, uľahčujúc jeho inštaláciu aj údržbu.
