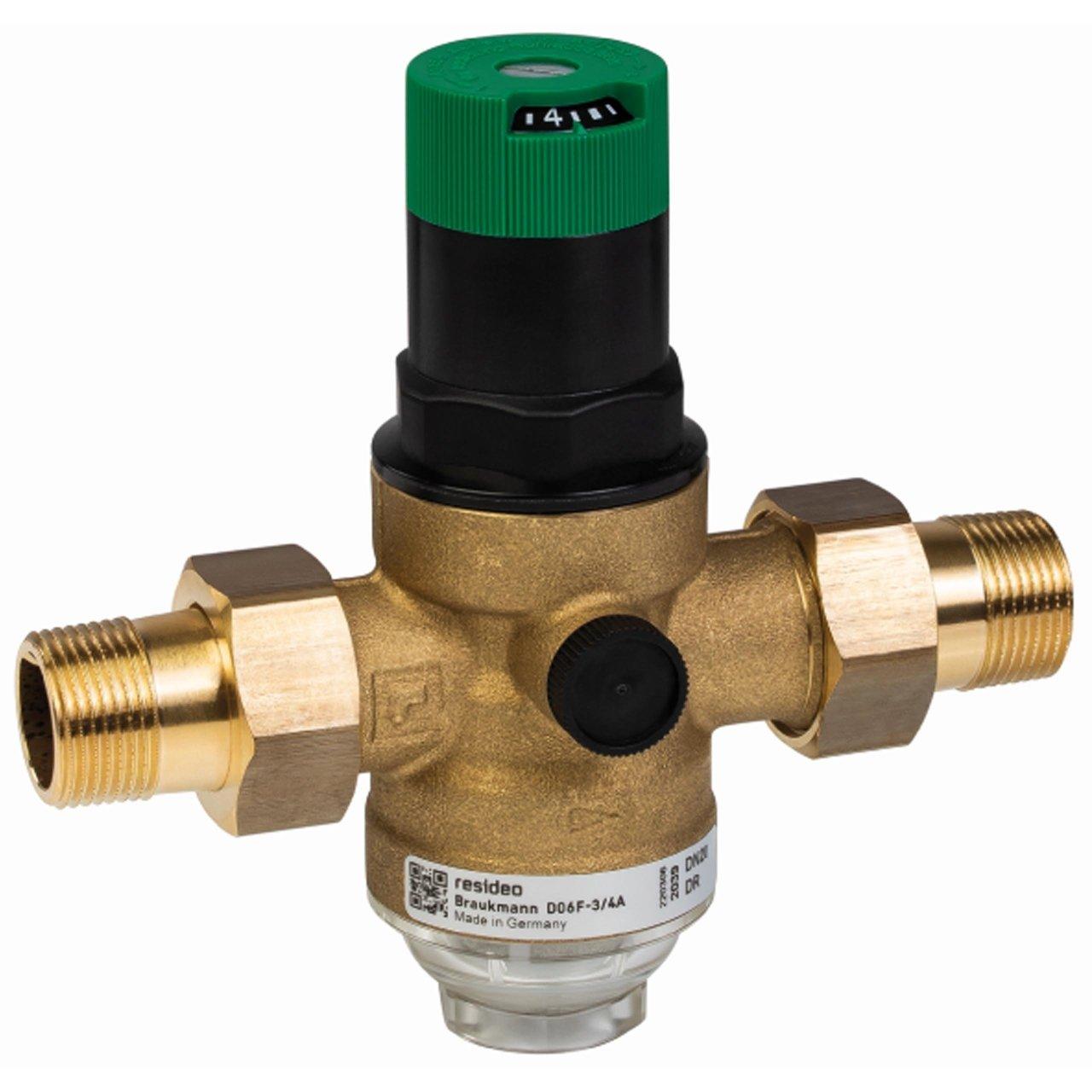

Redukčný ventil tlaku s filtrom a priehľadnou nádobou 1"

Redukcijski ventil za tlak Resideo Braukmann D06F-1A je zasnovan za znižanje in stabilizacijo tlaka v napravah za pitno vodo ter ščiti cevi, armature in opremo pred previsokim dovodnim tlakom. Ta različica ima 1" navojne priključke, nazivni premer DN25, vgrajen fini filter in prozorno filtrsko posodo, ki omogoča vizualni pregled stanja brez demontaže sklopa.

Zahvaljujoč zasnovi s uravnoteženim sedežem ostaja izhodni tlak stabilen tudi ob spremembah vstopnega tlaka. Omogoča nastavitev izhodnega tlaka med 1,5 in 6 bar, tovarniško je prednastavljen na 3 bar, pri tej različici s prozorno posodo pa dopušča največji vstopni tlak 16 bar.

Glavne značilnosti Resideo D06F-1A

• Blagovna znamka: Resideo.
• Serija: Braukmann D06F.
• Referenca: D06F-1A.
• Tip: redukcijski ventil za tlak z uravnoteženim sedežem.
• Uporaba: naprave za pitno vodo.
• Velikost priključka: 1".
• Nazivni premer: DN25.
• Tip priključka: komplet zunanjih navojnih spojk na vstopu in izstopu.
• Vrednost Kvs: 5,8 m³/h.
• Filter: vgrajen fini filter.
• Velikost mrežice: 0,16 mm.
• Material filtra: nerjavno jeklo.
• Filtrska posoda: prozorna.
• Največji vstopni tlak: 16 bar s prozorno posodo.
• Nastavljiv izhodni tlak: od 1,5 do 6 bar.
• Tovarniško prednastavljen tlak: 3 bar.
• Najmanjši padec tlaka: 1 bar.
• Najvišja temperatura medija: 40 °C za različico s prozorno posodo.
• Telo: medenina, odporna proti razcinkanju.
• Membrana in tesnila: EPDM.
• Lestvica za nastavitev: integrirana.
• Priključki za manometer: integrirani na obeh straneh telesa.
• Manometer: ni vključen.

Znižanje in stabilizacija vodnega tlaka

Resideo D06F-1A omogoča znižanje visokega tlaka iz omrežja na raven, primerno za napravo na izhodni strani. Nadzorovan tlak pomaga preprečevati poškodbe zaradi nadtlaka in prispeva k zaščiti komponent, priključenih na vodovodno omrežje.

Poleg tega lahko ohranjanje znižanega in stalnega delovnega tlaka pomaga zmanjšati porabo vode in zmanjšati pretokovne hrupove, ki se lahko pojavijo v ceveh, ventilih in armaturah, kadar je dovodni tlak višji od potrebnega.

Uravnotežen sedež za stalen izhodni tlak

Delovanje ventila temelji na ravnovesju med silo membrane in silo regulacijske vzmeti. Ko pride do porabe vode in se tlak na izhodni strani zmanjša, vzmet povzroči odpiranje ventila, dokler ni ponovno dosežen izbrani tlak.

Zasnova z uravnoteženim vstopnim tlakom preprečuje, da bi nihanja na vstopni strani pomembno vplivala na regulirani tlak. Tako D06F ohranja stabilen izhodni tlak v okviru svojih nazivnih delovnih pogojev.

Nastavljiv tlak od 1,5 do 6 bar

Izhodni tlak je mogoče nastaviti z gumbom na zgornjem delu naprave v območju od 1,5 do 6 bar. Vgrajena lestvica omogoča neposreden prikaz izbrane vrednosti in olajša nastavitev med zagonom.

Ventil je dobavljen prednastavljen na 3 bar, vendar je to vrednost mogoče pozneje spremeniti glede na potrebe naprave. Najmanjši padec tlaka, ki ga navaja proizvajalec, je 1 bar.

Vgrajen fini filter 0,16 mm

Resideo D06F ima fini filter iz nerjavnega jekla z mrežico 0,16 mm. Ta element pomaga zadrževati delce v vodi, preden dosežejo regulacijski mehanizem ventila.

Filter je del samega sklopa, zato naprava v enem ohišju združuje funkciji znižanja tlaka in filtracije. Filtrski vložek je mogoče pregledati med rednimi vzdrževalnimi postopki.

Prozorna posoda za lažji pregled

Različica D06F-1A ima prozorno filtrsko posodo iz sintetičnega materiala. Njena prosojnost omogoča vizualni pregled nabiranja umazanije in oceno, kdaj je potreben postopek čiščenja ali vzdrževanja.

Pri tej vrsti posode Resideo navaja največji vstopni tlak 16 bar. Proizvajalec navaja, da je treba, če je ventil lahko izpostavljen UV-sevanju ali hlapom topil, uporabiti ustrezno medeninasto filtrsko posodo, predvideno za to serijo.

1" priključek in zmogljivost Kvs 5,8

Referenca D06F-1A ustreza različici z R 1" priključkom in nazivnim premerom DN25. Različica A vključuje komplet zunanjih navojnih spojk tako na vstopu kot na izstopu, kar olajša priključitev in kasnejšo demontažo sklopa med vzdrževalnimi deli.

Za to velikost Resideo navaja vrednost Kvs 5,8 m³/h. Ta parameter omogoča dimenzioniranje ventila glede na zahtevani pretok in razpoložljiv padec tlaka v napravi.

Telo iz medenine, odporne proti razcinkanju

Glavno telo je izdelano iz medenine, odporne proti razcinkanju, navojne spojke pa so prav tako iz medenine. Notranji vložek uporablja visokokakovosten sintetični material in vključuje membrano iz EPDM.

Tesnila so prav tako iz EPDM, regulacijska vzmet pa je izdelana iz jekla. Zasnova med delovanjem ohranja vzmet ločeno od pitne vode.

Popolnoma zamenljiv notranji vložek

Notranji regulacijski sklop je mogoče v celoti zamenjati, kar olajša vzdrževanje ventila in pomeni, da ob posegu v notranji mehanizem ni nujno zamenjati celotnega nameščenega ohišja.

Takšna modularna konstrukcija je še posebej uporabna v napravah, kjer želimo olajšati redna vzdrževalna dela in podaljšati življenjsko dobo sklopa.

Pripravljen za vgradnjo manometra

Telo D06F ima priključke za manometer na obeh straneh, kar omogoča neposreden nadzor izhodnega tlaka v napravi. Manometer se prodaja kot dodatna oprema in ni priložen ventilu.

Kombinacija integrirane nastavitvene lestvice in opcijskega manometra olajša tako začetno prednastavitev kot tudi kasnejše preverjanje delovanja.

Temperatura in pogoji delovanja

Za različico A s prozorno filtrsko posodo Resideo navaja najvišjo temperaturo medija 40 °C. V preskusnih pogojih po EN 1567 tehnična dokumentacija določa najvišjo temperaturo 30 °C.

Največji vstopni tlak je 16 bar, območje regulacije na izhodni strani pa je od 1,5 do 6 bar. Te pogoje je treba upoštevati pri dimenzioniranju in vgradnji, da se zagotovi pravilno delovanje regulatorja.

Vgradnja in vzdrževanje

Ventil je treba vgraditi na lahko dostopnem mestu, zaščitenem pred zmrzaljo, z dovolj prostora za nastavljanje, pregled in vzdrževanje. Resideo priporoča vgradnjo zapornih ventilov in pustitev ravnega odseka cevi na izhodni strani v dolžini najmanj petkratnika nazivnega premera, skladno z EN 806-2.

D06F zahteva redno vzdrževanje v skladu z EN 806-5. Prozorna posoda olajša pregled filtra, zamenljiv vložek pa poenostavi posege na regulacijskem mehanizmu.

Dimenzije Resideo D06F-1A

• Priključek: R 1".
• Nazivni premer: DN25.
• Skupna dolžina L: 180 mm.
• Dolžina I: 100 mm.
• Višina H: 111 mm.
• Dimenzija h: 64 mm.
• Premer D: 61 mm.
• Teža: približno 1,4 kg.

Tehnični podatki redukcijskega ventila Resideo D06F-1A

• Proizvajalec: Resideo.
• Serija: Braukmann D06F.
• Referenca: D06F-1A.
• Medij: pitna voda.
• Načelo delovanja: vzmetno krmiljen redukcijski ventil z uravnoteženim sedežem.
• Priključek: R 1".
• Nazivni premer: DN25.
• Vstopni in izstopni priključki: komplet zunanjih navojnih spojk.
• Kvs: 5,8 m³/h.
• Največji vstopni tlak: 16 bar.
• Območje izhodnega tlaka: 1,5-6 bar.
• Prednastavitev: 3 bar.
• Najmanjši padec tlaka: 1 bar.
• Najvišja temperatura medija: 40 °C pri različici s prozorno posodo.
• Vgrajen fini filter: da.
• Mrežica filtra: 0,16 mm.
• Material filtra: nerjavno jeklo.
• Filtrska posoda: prozoren sintetični material.
• Telo: medenina, odporna proti razcinkanju.
• Spojke: medenina.
• Vložek: visokokakovosten sintetični material.
• Membrana: EPDM.
• Tesnila: EPDM.
• Vzmet: vzmetno jeklo.
• Lestvica tlaka: integrirana.
• Priključki za manometer: da, na obeh straneh telesa.
• Priložen manometer: ne.
• Certifikacija: ACS.
• Odobritev: DVGW.
• Odobritev WRAS: do 23 °C.

Zaščita, regulacija in filtracija v enem sklopu

Resideo D06F-1A v eni napravi združuje znižanje tlaka in vgrajen fini filter ter ponuja celovito rešitev za naprave za pitno vodo. Njegov 1" priključek, DN25, Kvs 5,8 m³/h in regulacija med 1,5 in 6 bar omogočajo prilagoditev številnim gospodinjskim, komercialnim in industrijskim napravam v okviru omejitev, ki jih določa proizvajalec.

Prozorna posoda olajša preverjanje stanja filtra, uravnotežen sedež pa pomaga ohranjati stabilen izhodni tlak ob spremembah v dovodu. Nastavitvena lestvica, priključki za manometer in zamenljiv vložek dodatno olajšajo zagon ter kasnejše vzdrževanje naprave.
