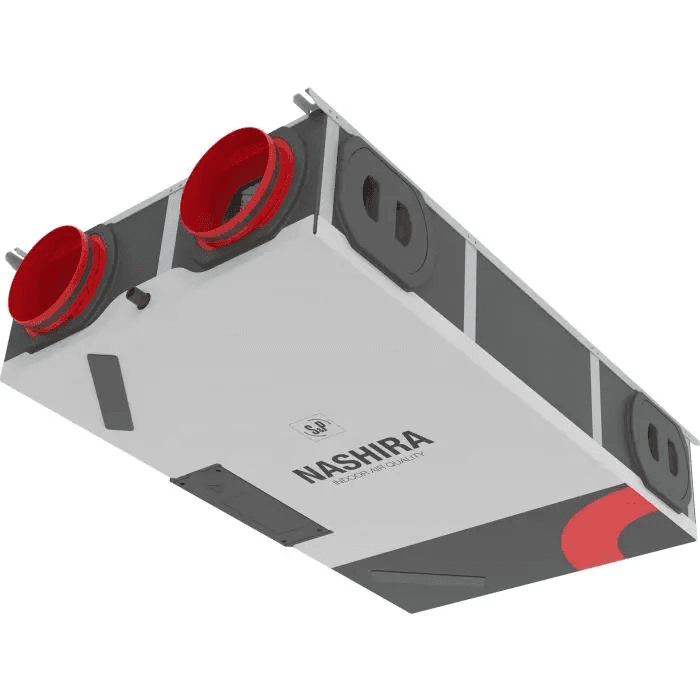

Rekuperátor tepla S&P NASHIRA S 150 R8

Rekuperator toplote S&P NASHIRA S 150 R8, referenca 5153207300, je mehansko prezračevalna enota z nadzorovanim dvojnim pretokom, zasnovana za neprekinjeno obnavljanje zraka v stanovanjih ob hkratnem vračanju velikega dela energije odvedenega zraka. Omogoča nastavljiv pretok od 70 do 150 m³/h in občutno učinkovitost 90 %, pri čemer združuje nizko porabo, samodejno upravljanje in nizkoprofilno zasnovo, posebej primerno za vgradnjo v spuščen strop.

Serija NASHIRA podjetja Soler & Palau vključuje visoko učinkovit protitočni izmenjevalnik toplote, EC motorje z nizko porabo in ventilatorje s konstantnim pretokom. Model NASHIRA S 150 R8 je različica z občutnim izmenjevalnikom in ima vgrajen senzor vlage, samodejni in ročni bypass, komunikacijo Modbus, vhod 0-10 V ter priložen krmilni upravljalnik.

Dvojni pretok prezračevanja z rekuperacijo toplote

NASHIRA S 150 R8 odvaja postan zrak iz vlažnih prostorov stanovanja, kot so kopalnice in kuhinja, hkrati pa dovaja filtriran zunanji zrak v spalnice, dnevno sobo in druge glavne prostore. Preden se zrak izpusti na prosto, izmenjevalnik povrne del njegove toplotne energije in jo prenese na svež dovodni zrak.

Takšno delovanje omogoča stalno obnavljanje zraka ob zmanjšanju energijskih izgub, povezanih s klasičnim prezračevanjem. S&P za NASHIRA S 150 navaja občutno učinkovitost 90 % po standardu EN 13141-7.

Največji pretok 150 m³/h

Rekuperator deluje z minimalnim pretokom 70 m³/h in lahko doseže do 150 m³/h. EC ventilatorji delujejo s konstantno regulacijo pretoka, zato naprava samodejno prilagaja delovanje, da ohrani nastavljeni pretok kljub spremembam tlaka v napeljavi.

Po tehničnem priročniku S&P lahko NASHIRA S 150 zagotovi do 150 m³/h pri 400 Pa, kar omogoča visoko tlačno zmogljivost za prilagoditev enote prezračevalnim kanalskim omrežjem v stanovanjskih objektih.

Vgrajen senzor vlage in samodejni način

NASHIRA S vključuje sonde relativne vlage, ki omogočajo samodejno prilagajanje pretoka prezračevanja notranjim razmeram v stanovanju. V proporcionalnem načinu enota povečuje ali zmanjšuje pretok glede na zaznano raven vlage.

V standardni konfiguraciji NASHIRA S 150 lahko sistem deluje pri 90 m³/h, ko je relativna vlaga enaka ali nižja od 60 %, in postopno poveča pretok do 135 m³/h, ko doseže ali preseže 90 %. Te parametre je mogoče spremeniti prek komunikacije Modbus, da se delovanje prilagodi zahtevam projekta.

Samodejni in ročni bypass za free cooling

Rekuperator vključuje bypass, ki prepreči prehod zraka skozi izmenjevalnik, kadar toplotne razmere omogočajo neposredno izkoriščanje zunanjega zraka. Ta funkcija je še posebej uporabna za free cooling, ko je zunanja temperatura ugodna.

Bypass lahko deluje samodejno glede na temperature, ki jih meri naprava, ali pa se aktivira ročno prek krmilnega sistema. Poleg tega je mogoče za način free cooling nastaviti določen delovni pretok.

EC motorji z nizko porabo in konstantnim pretokom

Ventilatorje poganjajo EC motorji na enosmerni tok, tehnologija, razvita za zmanjšanje električne porabe in omogočanje natančne regulacije hitrosti. Ker delujejo s konstantnim pretokom, lahko enota kompenzira spremembe tlaka, ki nastanejo v napeljavi zaradi kanalov ali stanja filtrov.

Proizvajalec navaja zvočno moč 46 dB(A) po standardu EN 13141-7. V podatkih ErP S&P navaja raven zvočnega tlaka približno 33 dB(A) na 1,5 metra v navedenih referenčnih pogojih.

Filtracija dovodnega in odvodnega zraka

NASHIRA S 150 R8 je serijsko opremljena s filtri G4 tako na dovodu kot na odvodu. Filtracija ščiti izmenjevalnik in notranje komponente ter hkrati zmanjšuje vstop delcev iz zunanjega zraka.

Za dovod zraka S&P ponuja različne dodatne stopnje filtracije, ki omogočajo prilagoditev naprave zahtevam kakovosti zraka v projektu, vključno s filtri M5, F7, F9 in aktivnim ogljem.

• Serijski dovodni filter: G4.
• Serijski odvodni filter: G4.
• Opcijski dovodni filtri: M5, F7, F9 in aktivno oglje.
• Opozorilo za vzdrževanje: alarm za menjavo filtrov prek krmilnega sistema.

Kompaktna zasnova za spuščen strop

S svojimi merami le 1000 x 600 x 210 mm ima rekuperator NASHIRA S nizkoprofilno zasnovo, namenjeno vgradnji v spuščene strope. Njegova teža je 24,5 kg, kar olajša rokovanje in montažo med namestitvijo.

Naprava ima štiri zračne priključke Ø125 mm. Sistem FLEXY podjetja S&P omogoča spreminjanje položaja nastavkov, da se prilagodijo razporeditvi kanalov, kar izboljša montažno prilagodljivost brez potrebe po demontaži enote.

Elektronska reverzibilnost pretokov

Serija NASHIRA omogoča elektronsko obračanje konfiguracije pretokov, kar olajša prilagoditev različnim razporeditvam kanalov. Ta lastnost skupaj s prestavljivimi priključki omogoča konfiguracijo rekuperatorja glede na potrebe posamezne namestitve.

Priloženo upravljanje in povezljivost Modbus

Rekuperator je dobavljen z upravljalnim krmilnikom, s katerim je mogoče izbrati delovanje naprave in izvajati različne nastavitve pretoka. Enota ima štiri stopnje delovanja: nizko, srednjo, visoko hitrost in posebno hitrost za free cooling.

Vključuje tudi komunikacijo Modbus RTU in analogni vhod 0-10 V, kar olajša integracijo s sistemi regulacije ali združljivimi zunanjimi senzorji. S signalom 0-10 V lahko naprava sorazmerno spreminja pretok, ko deluje v samodejnem načinu.

Elektronika omogoča vpogled v parametre, kot so trenutni pretok, notranja vlaga, temperature, stanje bypassa in preostali čas do opozorila za vzdrževanje filtrov.

Združljivo s CONNECTAIR

S pomočjo združljive komunikacijske plošče SPCM se lahko serija NASHIRA poveže s platformo CONNECTAIR podjetja S&P, kar omogoča vključitev funkcij nadzora in upravljanja sistema prek interneta. Ta možnost razširja možnosti upravljanja za instalacije, ki zahtevajo povezano krmiljenje.

Certifikat Passivhaus in energijska učinkovitost

Serija NASHIRA S je certificirana kot komponenta Passivhaus, certifikat, namenjen rešitvam z visoko energijsko učinkovitostjo za stavbe z zelo nizko porabo. Za referenco 5153207300 dokumentacija ErP podjetja S&P v standardni konfiguraciji določa razred specifične energijske porabe A.

Kombinacija protitočnega izmenjevalnika, EC motorjev, samodejnega nadzora vlage in delovanja s konstantnim pretokom omogoča zmanjšanje energije, potrebne za obnavljanje zraka v stanovanju.

Tehnične lastnosti S&P NASHIRA S 150 R8

• Blagovna znamka: Soler & Palau (S&P).
• Referenca: 5153207300.
• Model: NASHIRA S 150 R8.
• Tip: dvocevni rekuperator toplote za stanovanja.
• Vrsta rekuperacije: občutna.
• Izmenjevalnik: protitočni.
• Minimalni pretok: 70 m³/h.
• Največji pretok: 150 m³/h.
• Največji pretok po priročniku: 150 m³/h pri 400 Pa.
• Občutna učinkovitost: 90 % po EN 13141-7.
• Energijski razred ErP: A.
• Ventilatorji: centrifugalni s konstantnim pretokom.
• Motorji: EC z nizko porabo.
• Napajanje: 230 V, 50 Hz.
• Največja poraba po tehničnem priročniku: 111 W.
• Zvočna moč Lw(A): 46 dB(A).
• Referenčni zvočni tlak: 33 dB(A) pri 1,5 m, Qref in 50 Pa.
• Zračni priključki: 4 x Ø125 mm.
• Mere: 1000 x 600 x 210 mm.
• Teža: 24,5 kg.
• Dovodni filter: G4 serijsko.
• Odvodni filter: G4.
• Opcijski dovodni filtri: M5, F7, F9 in aktivno oglje.
• Senzor vlage: vgrajen.
• Bypass: samodejni in ročni.
• Krmilni vhod: 0-10 V.
• Komunikacija: Modbus RTU.
• Alarm filtrov: da.
• Krmilnik: priložen.
• Reverzibilnost pretokov: elektronska.
• Namestitev: primerna za spuščen strop.
• Certifikat Passivhaus: da.

Vsebina dobave

Po tehničnem priročniku S&P dobava vključuje rekuperator NASHIRA S, krmilni upravljalnik, gibko cev za priključitev odtoka kondenzata, uporabniško dokumentacijo in zagon, energijsko nalepko, montažno šablono in nalepko za konfiguracijo pretokov.

Učinkovita rekuperacija in samodejno upravljanje prezračevanja

S&P NASHIRA S 150 R8 združuje pretok do 150 m³/h z 90-odstotno občutno rekuperacijo, EC motorje, konstantno regulacijo pretoka in samodejno upravljanje s senzorjem vlage. Njegova zasnova z višino le 210 mm, usmerljivi priključki in reverzibilnost pretokov olajšajo integracijo v različne stanovanjske konfiguracije.

Samodejni in ročni bypass, komunikacija Modbus, vhod 0-10 V, različne možnosti filtracije in priložen krmilnik dopolnjujejo rekuperator, zasnovan za učinkovito, nadzorovano in prilagodljivo prezračevanje stanovanj.
