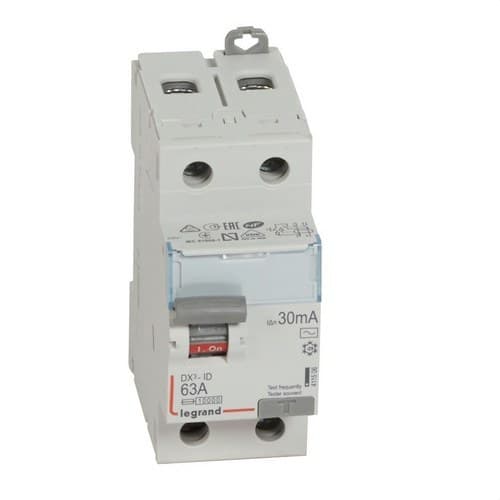

Diferenciál DX3 2P 63A 30mA Trieda AC

Diferencialni odklopnik Legrand DX³ 411506 je zasnovan za zaznavanje uhajalnih tokov proti zemlji in izklop tokokroga, ko ti dosežejo nastavljeno mejno vrednost. Ima 2 pola, nazivni tok 63 amperov, občutljivost 30 miliamperov in tehnologijo tipa AC za zaznavanje sinusnih izmeničnih preostalih tokov.

Z nazivno napetostjo 230 voltov izmeničnega toka, formatom le 2 modulov in montažo na DIN letev je ta diferencialni odklopnik DX³ primeren za električne omarice, kjer je potrebna visoko zmogljiva diferencialna zaščita v enofaznih tokokrogih.

Legrand DX³ bipolarni diferencialni odklopnik 63 amperov

Referenca 411506 spada v serijo diferencialnih odklopnikov DX³ znamke Legrand. Njegova konfiguracija 2 polov omogoča sočasni odklop vodnikov tokokroga, ko naprava zazna preostali tok, večji od nastavljene vrednosti.

Njegov nazivni tok 63 amperov določa tok, ki lahko v normalnih obratovalnih pogojih teče skozi diferencialni odklopnik, ob upoštevanju pogojev namestitve in zaščite pred preobremenitvami, določenih za tokokrog.

Občutljivost 30 miliamperov

Legrand 411506 ima nazivni diferenčni tok 30 miliamperov. Naprava neprekinjeno primerja tok, ki teče po aktivnih vodnikih, in sproži odpiranje tokokroga, ko zazna neravnovesje, ki ustreza uhajanju proti zemlji, večjemu od predvidenega praga.

Ta občutljivost se uporablja kot dodatna diferencialna zaščita pred tveganjem, povezanim z električnim stikom in uhajalnimi tokovi, v skladu z veljavnimi predpisi za namestitev.

Diferencialni odklopnik tipa AC

Ta model spada v razred AC. Diferencialni odklopniki tega tipa so namenjeni zaznavanju sinusnih izmeničnih preostalih tokov.

Izbira tipa diferencialnega odklopnika mora biti opravljena glede na priključene porabnike. Za instalacije z elektronskimi napravami, ki lahko ustvarjajo druge oblike preostalega toka, so lahko potrebni diferencialni odklopniki tipa A, F, B ali druge posebne tehnologije.

Nazivna napetost 230 voltov

Diferencialni odklopnik je zasnovan za nazivno napetost 230 voltov izmeničnega toka in frekvenco 50 hercev.

Njegova nazivna izolacijska napetost je 250 voltov, impulzna vzdržna napetost pa dosega 4 kilovolte.

Odpornost na kratki stik 10 kiloamperov

Legrand za referenco 411506 navaja odpornost na kratki stik Icw 10 kiloamperov. Prav tako navaja odpornost na impulzne tokove v višini 0,25 kiloampera.

Pomembno je upoštevati, da je ta izdelek diferencialni odklopnik in ne vključuje magnetotermične zaščite pred preobremenitvami in kratkimi stiki. Namestiti ga je treba skupaj z ustreznimi zaščitnimi napravami proti preobremenitvenim tokovom za tokokrog.

Diferencialna zaščita za ljudi in instalacije

Diferencialni odklopnik je zasnovan za zaznavanje izolacijskih napak, ki povzročajo pretok toka proti zemlji. Ko uhajalni tok preseže njegovo nazivno občutljivost, mehanizem odpre tokokrog in prekine napajanje.

Poleg prispevka k zaščiti pred nevarnostjo električnega udara zaznavanje trajnih uhajalnih tokov pomaga omejiti tveganja, ki izhajajo iz izolacijskih napak v instalaciji.

Kompakten format 2 modulov

Legrand DX³ 411506 zavzema širino, enakovredno 2 moduloma, kar olajša njegovo integracijo v električne omarice skupaj z avtomatskimi odklopniki, kontaktorji in drugimi modularnimi napravami.

Zasnovan je za montažo na DIN letev in ima vgradno globino 44 milimetrov.

Dimenzije Legrand 411506

• Širina: 35,6 milimetra.
• Višina: 94,8 milimetra.
• Globina: 77,8 milimetra.
• Vgradna globina: 44 milimetrov.
• Število modulov: 2.

Te dimenzije omogočajo natančno načrtovanje potrebnega prostora v razdelilni omarici.

Vijačne sponke za kabelsko ožičenje velikega preseka

Diferencialni odklopnik vključuje priključne sponke z vijačnim priklopom in omogoča tako kabel kot združljive zbiralčne sisteme.

Legrand navaja naslednje priključne zmogljivosti:

• Gibljivi ali večžilni vodniki: med 0,75 in 35 kvadratnimi milimetri.
• Togi vodniki: med 0,75 in 50 kvadratnimi milimetri.

Ta priključna zmogljivost olajša integracijo v instalacije z višjimi tokovi in različnimi preseki vodnikov.

Napajanje zgoraj ali spodaj

Referenca 411506 omogoča električno napajanje z zgornje ali spodnje strani, kar zagotavlja prilagodljivost pri načrtovanju in ožičenju omarice.

Naprava omogoča priklop s kablom in združljivo zbiralko, kar olajša kombiniranje z drugimi modularnimi komponentami serije Legrand.

Zaščita IP20 in IK04

Diferencialni odklopnik ima stopnjo zaščite IP20, ko je ožičen v skladu s pogoji, ki jih določa proizvajalec.

Mehanska odpornost proti udarcem je IK04, medtem ko sprednji del zagotavlja zaščito pred neposrednim dotikom, primerno za uporabo v pravilno nameščenih električnih omaricah.

Širok razpon delovne temperature

Legrand 411506 je zasnovan za delovanje pri temperaturah okolice med -25 in 60 stopinj Celzija.

Za skladiščenje proizvajalec navaja razpon med -40 in 70 stopinj Celzija. Izdelek ima stopnjo onesnaženosti 2.

Združljiv z dodatno opremo DX³

Legrand navaja, da je ta diferencialni odklopnik mogoče povezati z združljivo dodatno opremo serije DX³, kar omogoča razširitev možnosti upravljanja, signalizacije ali delovanja glede na potrebe električne omarice.

Vključuje tudi sprednji prostor za označevanje, kar olajša označevanje zaščitenega tokokroga in kasnejše preglede ali vzdrževanje.

Skladno z IEC/EN 61008-1

Diferencialni odklopnik Legrand DX³ 411506 je razvit v skladu s standardom IEC/EN 61008-1, ki velja za avtomatske odklopnike za delovanje na podlagi preostalega diferenčnega toka brez vgrajene zaščite pred preobremenitvenimi tokovi.

Ta lastnost potrjuje, da je njegova funkcija izključno diferencialna in da ga je treba uskladiti z ustrezno magnetotermično zaščito instalacije.

Tehnične lastnosti Legrand 411506

• Znamka: Legrand.
• Serija: DX³.
• Referenca: 411506.
• EAN: 3245064115063.
• Vrsta izdelka: diferencialni odklopnik.
• Vrsta diferenčnega toka: AC.
• Število polov: 2.
• Nazivni tok: 63 amperov.
• Diferenčna občutljivost: 30 miliamperov.
• Nazivna napetost: 230 voltov izmeničnega toka.
• Frekvenca: 50 hercev.
• Odpornost na kratki stik Icw: 10 kiloamperov.
• Odpornost na impulzni tok: 0,25 kiloampera.
• Nazivna izolacijska napetost: 250 voltov.
• Impulzna vzdržna napetost: 4 kilovolte.
• Selektivna zaščita: ne.
• Kratkotrajna zakasnitev: ne.
• Vgrajena magnetotermična zaščita: ne.
• Montaža: DIN letev.
• Število modulov: 2.
• Vgradna globina: 44 milimetrov.
• Širina: 35,6 milimetra.
• Višina: 94,8 milimetra.
• Globina: 77,8 milimetra.
• Stopnja zaščite: IP20.
• Odpornost proti udarcem: IK04.
• Stopnja onesnaženosti: 2.
• Presek za gibljivi ali večžilni vodnik: med 0,75 in 35 kvadratnimi milimetri.
• Presek za tog vodnik: med 0,75 in 50 kvadratnimi milimetri.
• Vrsta priklopa: vijačna sponka, kabel in zbiralka.
• Smer napajanja: zgoraj ali spodaj.
• Delovna temperatura: med -25 in 60 stopinj Celzija.
• Temperatura skladiščenja: med -40 in 70 stopinj Celzija.
• Barva: siva RAL 7035.
• Združljiv z dodatno opremo: da.
• Standard: IEC/EN 61008-1.

Bipolarni diferencialni odklopnik 63 amperov za električne omarice

Legrand DX³ 411506 združuje nazivni tok 63 amperov, občutljivost 30 miliamperov in zaznavanje preostalih tokov tipa AC v kompaktnem formatu 2 modulov.

Njegova montaža na DIN letev, odpornost na kratki stik Icw 10 kiloamperov, širok priključni razpon in združljivost z dodatno opremo DX³ olajšajo njegovo integracijo v električne omarice, ki zahtevajo bipolarno diferencialno zaščito pri 230 voltih.
