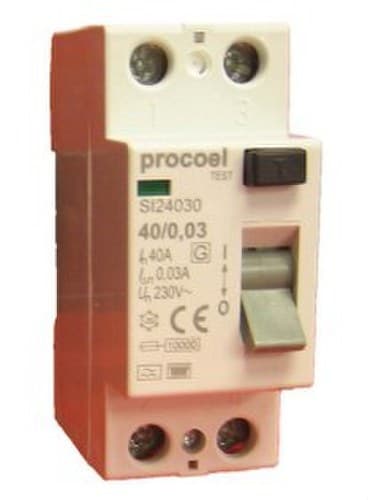

Superimunizovaný diferenciál 2P 40A 300mA

Superimunizirano diferenčno stikalo Procoel SI240300 je 2-polna naprava, 40 A in z diferenčno občutljivostjo 300 mA, zasnovana za zaščito električnih inštalacij pred preostankovnimi uhajalnimi tokovi. Njegova tehnologija razreda F zagotavlja visoko odpornost proti neželenim izklopom in omogoča zaznavanje preostankovnih tokov z komponentami različnih frekvenc, zato je še posebej primerno za tokokroge s frekvenčnimi pretvorniki, inverter klimatskimi napravami, računalniško opremo in drugimi elektronskimi bremeni.

SI240300 ima pogojno izklopno sposobnost 10 kA, elektromehansko delovanje, stopnjo zaščite IP20 in priključitev za vodnike do 35 mm². Njegova bipolarna izvedba je namenjena enofaznim inštalacijam, nevtralni vodnik pa je na levi strani.

Superimunizirano diferenčno stikalo razreda F

Razred F razširja zaznavne zmogljivosti za preostankovne tokove, prisotne v sodobnih inštalacijah z močnostno elektroniko. Poleg sinusnih izmeničnih tokov in valovnih oblik, ki jih pokrivajo diferenčna stikala razreda A, se lahko odzove tudi na preostankovne tokove, sestavljene iz več frekvenc.

Procoel za to serijo navaja sposobnost zaznavanja mešanih preostankovnih tokov s frekvenco do 1 kHz, kar je posebej uporabno v inštalacijah z nelinearnimi bremeni in elektronsko opremo.

Visoka odpornost proti neželenim izklopom

Superimunizirana zasnova SI240300 povečuje odpornost proti motnjam, ki lahko povzročijo neželene izklope pri običajnih diferenčnih stikalih.

Ta lastnost je še posebej zanimiva v inštalacijah, kjer so prisotni harmoniki, elektronski filtri, pretvorniki ali inverter oprema in kjer želimo zmanjšati nepotrebne prekinitve napajanja.

Diferenčna občutljivost 300 mA

Nazivni diferenčni tok IΔn znaša 300 mA. Ta občutljivost se običajno uporablja v tokokrogih, kjer je potrebna diferenčna zaščita pred izolacijskimi napakami z višjim pragom kot pri visoko občutljivih 30 mA diferenčnih stikalih.

Izbira občutljivosti mora biti izvedena v skladu z električno shemo, zaščitami, nameščenimi pred in za napravo, ter predpisanimi zahtevami posameznega tokokroga.

2 pola za enofazne inštalacije

SI240300 ima 2 pola in je pripravljen za prekinjanje aktivnih vodnikov enofazne inštalacije. Nevtralni vodnik je na levi strani naprave, kar je treba upoštevati pri priključitvi.

Nazivni tok 40 A

Nazivni tok diferenčnega stikala je 40 A. Ker gre za diferenčno stikalo brez vgrajene zaščite pred nadtokom, ga je treba uskladiti z ustreznimi termomagnetnimi zaščitami za zaščito tokokroga pred preobremenitvami in kratkimi stiki.

Pogojna izklopna sposobnost 10 kA

Procoel navaja pogojno izklopno sposobnost 10 kA v skladu s pogoji, določenimi v veljavni normativi za diferenčna stikala.

Uskladitev z zaščitami pred nadtokom je treba izvesti glede na značilnosti inštalacije ter navodila proizvajalca.

Zaznavanje uhajalnih tokov do 1 kHz

Ena glavnih značilnosti diferenčnega stikala razreda F je njegova sposobnost odziva na preostankovne tokove, ki vsebujejo različne frekvence, značilne za elektronske naprave in pretvornike.

SI240300 lahko zazna izmenične tokove, pulzirajoče tokove s komponento enosmernega toka in mešane preostankovne tokove do 1 kHz.

Odpornost proti prehodnim impulzom

Serija SI ponuja visoko odpornost proti prehodnim tokovom. Za ta model je navedena odpornost proti impulzom valovne oblike 8/20 µs do 3 kA.

Ta lastnost prispeva k zmanjšanju neželenih izklopov, ki jih povzročajo določene kratkotrajne prehodne motnje.

Elektromehansko delovanje

Procoel SI240300 uporablja elektromehansko načelo delovanja. Funkcije zaznavanja, ocenjevanja in diferenčnega izklopa niso odvisne od pomožne elektronike, ki bi bila napajana od zunaj.

Takšna zasnova pomaga ohranjati diferenčno funkcijo ob spremembah napajalne napetosti znotraj pogojev, ki jih določa proizvajalec.

Posebej primerno za elektronska bremena

Tehnologija razreda F naredi SI240300 posebej primerno izbiro za tokokroge z napravami, ki lahko ustvarjajo popačene ali visokofrekvenčne preostankovne tokove.

• Inverter klimatske naprave.
• Frekvenčni pretvorniki in pretvorniki.
• Črpalke z elektronsko regulacijo.
• Računalniška oprema.
• Stikalni napajalniki.
• Gospodinjski aparati z elektronskim nadzorom hitrosti.
• Industrijska oprema z močnostno elektroniko.
• Terciarne inštalacije s številnimi elektronskimi bremeni.

Priključitev s kablom ali zbiralnico

Diferenčno stikalo omogoča priključitev z bakrenimi vodniki do 35 mm² in uporabo združljivih razdelilnih zbiralnic tipa PIN.

Ta lastnost olajša njegovo integracijo skupaj z drugimi modularnimi napravami v električni omarici.

Mehanski indikator položaja

SI240300 ima vizualno signalizacijo za hiter pregled položaja kontaktov:

• Rdeča: kontakti zaprti, položaj ON.
• Zelena: kontakti odprti, položaj OFF.

Modularna izvedba za DIN letev

Diferenčno stikalo se namesti na DIN letev in ima približne dimenzije 85 mm višine, 58 mm globine in 35 mm širine, kar ustreza kompaktni izvedbi 2 modulov.

Namestiti ga je mogoče v navpičnem ali vodoravnem položaju, glede na potrebe razporeditve v omarici.

Zaščita IP20

SI240300 ima stopnjo zaščite IP20 in je zasnovan za vgradnjo v električne omarice ali ustrezna ohišja, ki zagotavljajo potrebno okoljsko zaščito in zaščito pred dotikom.

Veljavna normativa

Serija je izdelana v skladu z IEC/EN 61008-1 za diferenčna stikala brez vgrajene zaščite pred nadtokom. Za posebne lastnosti razreda F tehnična dokumentacija navaja tudi EN 62423.

Tehnične lastnosti Procoel SI240300

• Blagovna znamka: Procoel / Hyundai Electric.
• Referenca: SI240300.
• Tip: superimunizirano diferenčno stikalo.
• Razred: F.
• Število polov: 2P.
• Uporaba: enofazna inštalacija.
• Položaj nevtralnega vodnika: levo.
• Nazivni tok: 40 A.
• Diferenčna občutljivost IΔn: 300 mA / 0,3 A.
• Nazivna napetost: 230/400 V AC.
• Pogojna izklopna sposobnost: 10 kA.
• Delovanje: elektromehansko.
• Zaznavanje frekvenc: do 1 kHz.
• Odpornost proti impulzom 8/20 µs: do 3 kA.
• Enosmerni tokovi majhne vrednosti, ki ne vplivajo na delovanje: do 10 mA.
• Priključna zmogljivost: vodniki od 1 do 35 mm².
• Združljivo s PIN zbiralnico: da.
• Indikator položaja: rdeča ON / zelena OFF.
• Stopnja zaščite: IP20.
• Montaža: DIN letev.
• Širina: 35 mm.
• Približne dimenzije: 85 x 58 x 35 mm.
• Položaj vgradnje: navpično ali vodoravno.
• Pomožni kontakti: ne.
• Navedena električna/mehanska trajnost: najmanj 2000 preklopov.
• Normativa: IEC/EN 61008-1 in EN 62423 za lastnosti razreda F.
• Oznaka: CE.

Diferenčna zaščita za inštalacije z elektroniko

Procoel SI240300 združuje nazivni tok 40 A in občutljivost 300 mA z lastnostmi odpornosti in zaznavanja diferenčnega stikala razreda F. Njegova sposobnost prepoznavanja mešanih preostankovnih tokov do 1 kHz omogoča uporabo v inštalacijah z visoko prisotnostjo elektronskih naprav.

Pogojna izklopna sposobnost 10 kA, odpornost proti impulzom do 3 kA, priključki do 35 mm² in format 2 modulov dopolnjujejo rešitev, namenjeno združljivim stanovanjskim, terciarnim in industrijskim inštalacijam.

Pomembno: SI240300 je diferenčno stikalo in ne vključuje termomagnetne zaščite pred preobremenitvami ali kratkimi stiki. Poleg tega njegove občutljivosti 300 mA ne smemo zamenjevati z dodatno visoko občutljivo zaščito 30 mA, ki je zahtevana v določenih tokokrogih. Izbira in vgradnja morata biti izvedeni v skladu z REBT in konkretnimi značilnostmi inštalacije.
