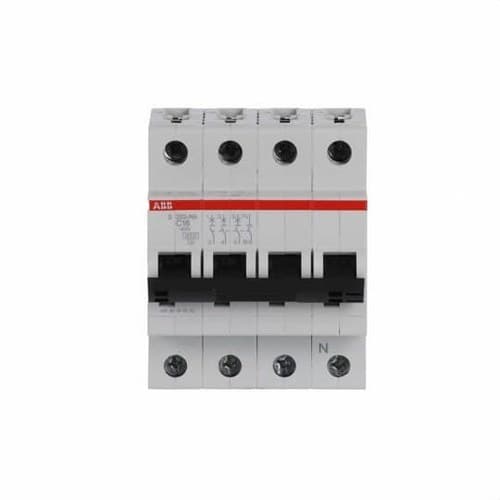

Magnetotermický istič S203-C16NA 3P+N 16A Krivka C 10kA

ABB-jev odklopnik z magnetotermično zaščito S203-C16NA, referenca 2CDS253103R0164, je modularna naprava iz serije System pro M compact S200, namenjena zaščiti trifaznih tokokrogov z nevtralnim vodnikom pred preobremenitvami in kratkimi stiki. Ima konfiguracijo 3P+N, nazivni tok 16 A in izklopno karakteristiko C, s tremi zaščitenimi poli in hkrati preklopljenim nevtralnim vodnikom.

S203-C16NA združuje zakasnjen termični sprožilni mehanizem za zaščito pred preobremenitvami z elektromagnetnim mehanizmom hitrega delovanja pri kratkih stikih. Njegova tokovno omejevalna zasnova, format 4 modulov in montaža na DIN letev omogočajo enostavno vgradnjo v stanovanjske, terciarne in industrijske razdelilne omare.

3P+N magnetotermični odklopnik 16 A

ABB S203-C16NA ima skupno štiri pole: tri zaščitene pole in en nevtralni pol, ki se skupaj s fazami vklaplja in izklaplja. Ta konfiguracija je posebej primerna za trifazne tokokroge z nevtralnim vodnikom, kjer je potrebno sočasno odklapljanje vseh aktivnih vodnikov.

Nazivni tok je 16 A, nevtralni vodnik pa je na desni strani naprave.

Izklopna karakteristika C

Izklopna karakteristika C se pogosto uporablja v električnih distribucijskih inštalacijah ter tokokrogih z bremeni, ki lahko povzročajo zmerne zagonske tokove.

Termični mehanizem deluje, ko preobremenitev traja določen čas, medtem ko elektromagnetni sprožilec zagotavlja hitro delovanje pri visokih kratkostičnih tokovih.

Izklopna sposobnost 6 kA po IEC/EN 60898-1

Po standardu IEC/EN 60898-1 ABB za S203-C16NA navaja nazivno kratkostično zmogljivost Icn 6 kA pri 400 V AC. To je vrednost, ki se običajno uporablja, kadar je odklopnik specificiran po standardu za avtomatske odklopnike za gospodinjske in podobne inštalacije.

10 kA Icu po IEC/EN 60947-2 pri 400 V

Kadar je naprava obravnavana skladno z IEC/EN 60947-2, ABB navaja končno izklopno sposobnost Icu 10 kA pri 400 V AC. Zato je lahko model v prodaji opisan tudi kot 10 kA magnetotermični odklopnik.

Vrednosti, ki jih objavlja ABB po IEC/EN 60947-2, so:

• Icu pri 230 V AC: 20 kA.
• Icu pri 400 V AC: 10 kA.
• Icu pri 440 V AC: 10 kA.
• Ics pri 230 V AC: 15 kA.
• Ics pri 400 V AC: 7,5 kA.
• Ics pri 440 V AC: 7,5 kA.

Zato je pri navajanju izklopne sposobnosti S203-C16NA priporočljivo navesti tudi referenčni standard: 6 kA Icn po IEC/EN 60898-1 ali 10 kA Icu pri 400 V po IEC/EN 60947-2.

Zaščita pred preobremenitvami in kratkimi stiki

Magnetotermični odklopnik vključuje dva dopolnjujoča se sprožilna mehanizma:

• Termični sprožilec: ščiti vodnike pred dolgotrajnimi preobremenitvami.
• Elektromagnetni sprožilec: hitro deluje pri kratkostičnih tokovih.

Ta kombinacija omogoča uporabo S203-C16NA kot splošno zaščito tokokrogov v mejah, določenih z njegovimi električnimi lastnostmi in zasnovo inštalacije.

Razred energijske omejitve 3

ABB S203-C16NA spada v razred energijske omejitve 3. Avtomatski odklopniki S200 so tokovno omejevalne naprave, zasnovane za zmanjšanje energije, ki jo kratki stik prepusti med delovanjem zaščitnega mehanizma.

400 V AC po IEC/EN 60898-1

Nazivna obratovalna napetost po IEC/EN 60898-1 je 400 V AC. Po IEC/EN 60947-2 nazivna obratovalna napetost dosega 440 V AC.

Nazivna izolacijska napetost Ui je 440 V, impulzna vzdržna napetost Uimp pa 4 kV. Nazivna frekvenca je 50/60 Hz.

4 DIN moduli

S203-C16NA zavzame 4 module v električni omari. Njegove približne mere so 70 mm širine, 88 mm višine in 69 mm globine.

Pripravljen je za montažo na DIN letve TH35-7,5 in TH35-15 v skladu z IEC 60715 in ga je mogoče namestiti v različnih položajih glede na potrebe omare.

Priključne sponke velike kapacitete

Glavne sponke omogočajo različne prereze vodnikov glede na vrsto kabla:

• Togi vodnik: od 0,75 do 35 mm².
• Večžilni/fleksibilni vodnik: od 0,75 do 25 mm².
• Fleksibilni vodnik z tulec: od 0,75 do 25 mm².
• Priklop z zbiralnim glavnikom: do 10 mm².

Navedeni zatezni moment za sponke je 2,8 Nm, pri uporabi izvijača Pozidriv 2.

Indikator položaja kontaktov

Naprava ima vizualni prikaz položaja kontaktov, kar olajša preverjanje stanja odklopnika med obratovanjem ali vzdrževanjem:

• Rdeča: kontakti zaprti / ON.
• Zelena: kontakti odprti / OFF.

Zaščita IP20

Odklopnik ima stopnjo zaščite IP20 kot samostojna naprava. Vgrajen v ustrezno ohišje s pokrovom lahko doseže raven zaščite celotnega sklopa, kot jo določa proizvajalec in zasnova omare.

Delovna temperatura od -25 do +55 °C

ABB določa območje delovne temperature okolice od -25 do +55 °C, z referenčno temperaturo okolice 30 °C. Za skladiščenje je navedeno območje od -40 do +70 °C.

Kategorija prenapetosti III

S203-C16NA je razvrščen v kategorijo prenapetosti III in stopnjo onesnaženja 3. Njegova impulzna vzdržna napetost Uimp je 4 kV.

Električna vzdržljivost

Tehnična dokumentacija proizvajalca navaja električno vzdržljivost do 20.000 preklopnih ciklov v določenih pogojih. Ta vzdržljivost je namenjena zanesljivemu delovanju v profesionalnih razdelilnih omarah.

Združljivost z dodatki System pro M compact

Magnetotermični odklopnik pripada družini ABB System pro M compact in omogoča vgradnjo različnih združljivih dodatkov iz serije, kot so pomožni kontakti, signalni kontakti in druge pomožne naprave.

ABB ponuja tudi pomožne kontakte za spodnjo montažo, ki omogočajo razširitev signalnih funkcij ob manjši porabi stranskega prostora v omari. Dodatke je treba izbrati posebej in niso vključeni v dobavo odklopnika, razen če je izrecno navedeno drugače.

Uporaba ABB S203-C16NA

• Trifazne električne omare z nevtralnim vodnikom.
• Inštalacije terciarnega sektorja.
• Industrijske inštalacije.
• Razdelilne omare.
• Trifazni tokokrogi 16 A.
• Komercialne inštalacije.
• Stroji in združljive pomožne omare.
• Zaščita vodov pred preobremenitvami in kratkimi stiki.

Tehnične lastnosti ABB S203-C16NA

• Blagovna znamka: ABB.
• Referenca: 2CDS253103R0164.
• Model: S203-C16NA.
• Serija: System pro M compact S200.
• Tip: avtomatski magnetotermični odklopnik.
• Konfiguracija: 3P+N.
• Skupno število polov: 4.
• Zaščiteni poli: 3.
• Preklopljen nevtralni vodnik: da.
• Položaj nevtralnega vodnika: desno.
• Nazivni tok In: 16 A.
• Izklopna karakteristika: C.
• Izklopna sposobnost Icn po IEC/EN 60898-1 pri 400 V: 6 kA.
• Končna izklopna sposobnost Icu po IEC/EN 60947-2 pri 400 V: 10 kA.
• Icu po IEC/EN 60947-2 pri 230 V: 20 kA.
• Icu po IEC/EN 60947-2 pri 440 V: 10 kA.
• Ics po IEC/EN 60947-2 pri 400 V: 7,5 kA.
• Razred energijske omejitve: 3.
• Nazivna napetost po IEC/EN 60898-1: 400 V AC.
• Nazivna napetost po IEC/EN 60947-2: do 440 V AC.
• Izolacijska napetost Ui: 440 V.
• Impulzna vzdržna napetost Uimp: 4 kV.
• Frekvenca: 50/60 Hz.
• Kategorija prenapetosti: III.
• Stopnja onesnaženja: 3.
• Zaščita pred preobremenitvami: termična.
• Zaščita pred kratkimi stiki: elektromagnetna.
• Stopnja zaščite: IP20.
• Montaža: 35 mm DIN letev.
• Širina: 4 moduli / 70 mm.
• Višina: 88 mm.
• Globina: 69 mm.
• Prerez togega vodnika: 0,75-35 mm².
• Prerez fleksibilnega vodnika: 0,75-25 mm².
• Zatezni moment: 2,8 Nm.
• Indikator položaja: rdeča ON / zelena OFF.
• Delovna temperatura: -25 do +55 °C.
• Temperatura skladiščenja: -40 do +70 °C.
• Izgube moči: 10 W v nazivnih pogojih.
• Izgube na pol: 2,5 W.
• Električna vzdržljivost: do 20.000 ciklov.
• Neto teža: približno 0,45 kg.
• GTIN/EAN: 4016779532471.
• Standardi: IEC/EN 60898-1, IEC/EN 60947-2 in UL 1077.

Modularna zaščita ABB za trifazne tokokroge z nevtralnim vodnikom

ABB S203-C16NA združuje konfiguracijo 3P+N, nazivni tok 16 A in karakteristiko C v kompaktni napravi s 4 moduli. Njegova termični in elektromagnetni mehanizem zagotavljata zaščito pred preobremenitvami in kratkimi stiki, medtem ko se nevtralni vodnik preklaplja sočasno s tremi fazami.

Njegova izklopna sposobnost 6 kA Icn po IEC/EN 60898-1 in 10 kA Icu pri 400 V po IEC/EN 60947-2, skupaj z razredom omejitve 3 in združljivostjo z dodatki System pro M compact, omogočajo uporabo v širokem naboru razdelilnih omar v stanovanjskem, terciarnem in industrijskem okolju.

Pomembno: vrednost 10 kA, ki se običajno navaja za ta magnetotermični odklopnik, ustreza končni izklopni sposobnosti Icu pri 400 V po IEC/EN 60947-2. V skladu z IEC/EN 60898-1 ABB navaja nazivno izklopno sposobnost Icn 6 kA pri 400 V.
