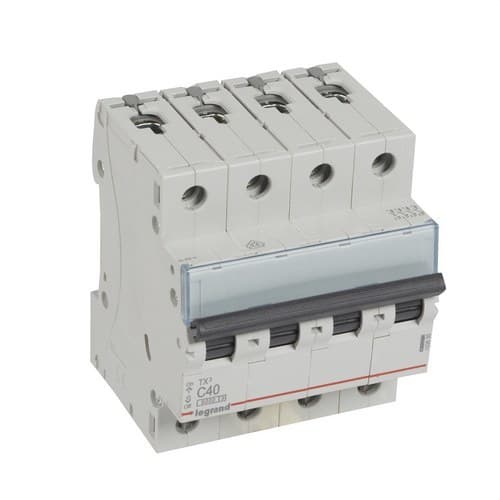

Magnetotermický TX3 4P 40A Krivka C Krivka C 6kA

Magnetotermični odklopnik Legrand TX³ 403630 je avtomatsko stikalo s 4 zaščitenimi poli in 40 amperi, zasnovano za zaščito električnih inštalacij pred preobremenitvami in kratkimi stiki. Ima izklopno karakteristiko C, nazivno napetost 400 voltov in izklopno sposobnost 6 kiloamperov pri 400 voltih v skladu z EN 60898-1.

Njegova izvedba z 4 moduli in montaža na DIN letev omogočata enostavno vgradnjo v stanovanjske, poslovne in industrijske električne razdelilnike. Poleg magnetotermične zaščite se lahko naprava uporablja tudi za krmiljenje in izolacijo električnega tokokroga ter podpira različne pomožne elemente in dodatke iz serije Legrand DX³.

Magnetotermični odklopnik Legrand TX³ s 4 poli in 40 amperi

Referenca 403630 spada v serijo avtomatskih odklopnikov TX³ podjetja Legrand. Ima 4 skupne pole in 4 zaščitene pole, kar zagotavlja magnetotermično zaščito na vseh polih naprave.

Nazivni tok je 40 amperov, nazivna obratovalna napetost pa 400 voltov izmeničnega toka, z nazivnim območjem, ki ga navaja Legrand, med 360 in 440 volti.

Zaščita pred preobremenitvami in kratkimi stiki

Avtomatski odklopnik združuje dva zaščitna principa. Toplotni del deluje pri dolgotrajnih preobremenitvah, ki lahko povzročijo prekomerno segrevanje vodnikov, medtem ko magnetni izklop zagotavlja hitro delovanje pri visokih tokovih, ki nastanejo ob kratkem stiku.

Ta kombinacija omogoča zaščito kablovja in priključenih naprav pred glavnimi primeri preobremenitvenih tokov, ki se lahko pojavijo v električni inštalaciji.

Izklopna karakteristika C

Legrand 403630 ima izklopno karakteristiko C. Proizvajalec za to karakteristiko določa magnetni prag med 5 in 10-kratnikom nazivnega toka.

Pri tej izvedbi 40 amperov je magnetni izklop med 200 in 400 amperi. Ta lastnost omogoča prenašanje določenih kratkotrajnih tokovnih konic ob hkratnem hitrem odzivu pri kratkih stikih.

Izklopna sposobnost 6 kiloamperov pri 400 voltih

V skladu s standardom EN 60898-1 ima magnetotermični odklopnik nazivno izklopno sposobnost 6 kiloamperov pri 400 voltih.

Pri napetosti 230 voltov Legrand navaja nazivno izklopno sposobnost 10 kiloamperov po EN 60898-1.

Izklopna sposobnost po IEC 60947-2

V skladu z IEC 60947-2 je končna izklopna sposobnost, ki jo navaja Legrand:

• 6 kiloamperov pri 400 voltih.
• 10 kiloamperov pri 230 voltih.

Vrednosti izklopne sposobnosti je treba vedno obravnavati skupaj z napetostjo in ustreznim preskusnim standardom.

Razred omejevanja energije 3

Legrand TX³ 403630 ima razred omejevanja energije 3 v skladu z EN 60898-1.

Omejevanje energije pomaga zmanjšati energijo, ki med kratkim stikom prehaja skozi inštalacijo, ter s tem zmanjšuje toplotne in elektrodinamične obremenitve vodnikov in drugih komponent na izhodni strani.

Montaža na DIN letev in izvedba s 4 moduli

Magnetotermični odklopnik je zasnovan za montažo na DIN letev in zavzema širino, enakovredno 4 modulom.

Njegova vgradna globina je 44 milimetrov, kar omogoča vgradnjo v modularne električne razdelilnike skupaj z diferenčnimi stikali, kontaktorji, prenapetostnimi zaščitami in drugimi zaščitnimi ter krmilnimi napravami.

Dimenzije

• Širina: 70,8 milimetra.
• Višina: 88 milimetrov.
• Globina: 77,8 milimetra.
• Vgradna globina: 44 milimetrov.
• Modulska širina: 4 moduli.

Priključni sponki IP20

Priključki so zasnovani z zaščito IP20 pred nenamernim dotikom s prsti, ko je naprava pravilno nameščena.

Odklopnik uporablja vijačne priključne sponke in ga je mogoče priključiti tako z vodniki kot tudi s kompatibilnimi zbiralnimi grebeni.

Priključna zmogljivost

• Gibki vodnik: do 25 kvadratnih milimetrov.
• Togi vodnik: do 35 kvadratnih milimetrov.

Priključna zmogljivost omogoča uporabo magnetotermičnega odklopnika v električnih razdelilnikih z različnimi preseki vodnikov v mejah, ki jih določa Legrand.

Napajanje z zgornje ali spodnje strani

TX³ 403630 omogoča električno napajanje z zgornje ali spodnje strani, kar zagotavlja večjo prilagodljivost pri načrtovanju in ožičenju razdelilnika.

Legrand predvideva priključitev s bakrenim kablom ali združljivim razdelilnim grebenom, kar olajša skupno napajanje več modularnih naprav.

Izolacijska napetost 500 voltov

Nazivna izolacijska napetost naprave je 500 voltov. Poleg tega ima nazivno impulzno prenapetostno odpornost 4 kilovolte.

• Nazivna napetost: 400 voltov.
• Nazivno napetostno območje: med 360 in 440 volti.
• Izolacijska napetost: 500 voltov.
• Impulzna prenapetostna odpornost: 4 kilovolti.
• Frekvenca: med 50 in 60 herci.

Zaščita IP20 in IK02

Avtomatski odklopnik ima stopnjo zaščite IP20 in mehansko odpornost proti udarcem IK02.

Njegova dodeljena stopnja onesnaženosti je 2, v skladu s tehničnimi lastnostmi, ki jih določa Legrand.

Združljiv z dodatki Legrand DX³

Magnetotermični odklopnik je mogoče dopolniti z združljivimi pomožnimi elementi in dodatki serije Legrand DX³, kar omogoča razširitev funkcij električnega razdelilnika glede na potrebe projekta.

Med možnostmi serije so pomožni krmilni in signalni elementi ter združljive rešitve za upravljanje. Izbiro dodatka je treba preveriti v veljavni dokumentaciji Legrand.

Vgrajen označevalnik

Sprednja stran ima vgrajen označevalnik, ki omogoča jasno identifikacijo zaščitenega tokokroga.

Ta lastnost olajša montažo, pregledovanje in vzdrževanje, zlasti v razdelilnikih z velikim številom tokokrogov.

Halogensko brez ohišje

Legrand ta avtomatski odklopnik navaja kot brez halogenov. Ohišje ima sivo površino, podobno RAL 7035.

Tehnične lastnosti Legrand TX³ 403630

• Blagovna znamka: Legrand.
• Serija: TX³.
• Referenca: 403630.
• EAN: 3245064036306.
• Vrsta izdelka: magnetotermični avtomatski odklopnik.
• Število polov: 4.
• Število zaščitenih polov: 4.
• Nazivni tok: 40 amperov.
• Izklopna karakteristika: C.
• Magnetni prag: med 200 in 400 amperi.
• Nazivna napetost: 400 voltov izmeničnega toka.
• Nazivno napetostno območje: med 360 in 440 volti.
• Frekvenca: med 50 in 60 herci.
• Izklopna sposobnost po EN 60898-1 pri 400 voltih: 6 kiloamperov.
• Izklopna sposobnost po EN 60898-1 pri 230 voltih: 10 kiloamperov.
• Končna izklopna sposobnost po IEC 60947-2 pri 400 voltih: 6 kiloamperov.
• Končna izklopna sposobnost po IEC 60947-2 pri 230 voltih: 10 kiloamperov.
• Nazivna izolacijska napetost: 500 voltov.
• Impulzna prenapetostna odpornost: 4 kilovolti.
• Razred omejevanja energije: 3.
• Stopnja onesnaženosti: 2.
• Vrsta montaže: DIN letev.
• Število modulov: 4.
• Širina: 70,8 milimetra.
• Višina: 88 milimetrov.
• Globina: 77,8 milimetra.
• Vgradna globina: 44 milimetrov.
• Stopnja zaščite: IP20.
• Odpornost proti udarcem: IK02.
• Največja zmogljivost za gibki vodnik: 25 kvadratnih milimetrov.
• Največja zmogljivost za togi vodnik: 35 kvadratnih milimetrov.
• Vrsta priključka: vijačni.
• Priključitev z grebenom: da, s kompatibilnimi sistemi.
• Smer napajanja: zgoraj ali spodaj.
• Združljivi pomožni elementi: da.
• Označevalnik: vgrajen.
• Brez halogenov: da.
• Barva: siva, podobna RAL 7035.
• Temperatura skladiščenja: med -40 in 70 stopinjami Celzija.

Štiripolna zaščita za električne razdelilnike

Legrand TX³ 403630 združuje 4-polno zaščito, nazivni tok 40 amperov, karakteristiko C in izklopno sposobnost 6 kiloamperov pri 400 voltih za zaščito tokokrogov pred preobremenitvami in kratkimi stiki.

Njegova izvedba s 4 moduli, montaža na DIN letev, napajanje z zgornje ali spodnje strani, priključne sponke z zaščito IP20, označevalnik in združljivost z dodatki DX³ olajšajo vgradnjo v stanovanjske, poslovne in industrijske električne razdelilnike.
