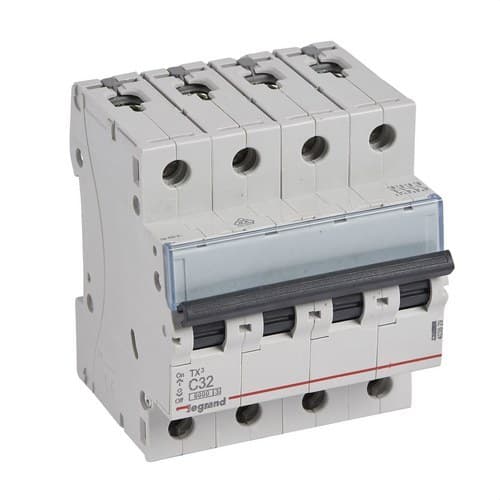

Magnetotermický vypínač TX3 4P 32A Krivka C Krivka C 6kA

Magnetotermični odklopnik Legrand TX³ 403629 je štiripolni avtomatski odklopnik, zasnovan za zaščito električnih inštalacij pred preobremenitvami in kratkimi stiki. Ima 4 zaščitene pole, nazivni tok 32 amperov, izklopno karakteristiko krivulja C in nazivno napetost 400 voltov izmeničnega toka.

Z izklopno zmogljivostjo 6 kiloamperov pri 400 voltih po EN 60898-1 je ta magnetotermični odklopnik iz serije TX³ pripravljen za vgradnjo v stanovanjske, poslovne in druge razdelilne električne omarice. Njegova modularna izvedba zavzame 4 module in omogoča montažo na DIN letev.

Legrand TX³ magnetotermični odklopnik s 4 poli in 32 amperi

Referenca 403629 spada v serijo magnetotermičnih avtomatskih odklopnikov Legrand TX³. Njegova glavna naloga je zaščita kablovja in priključenih naprav pred preobremenitvenimi tokovi, ki lahko nastanejo zaradi preobremenitve ali kratkega stika.

Naprava združuje toplotno zaščito, namenjeno delovanju pri dolgotrajnih preobremenitvah, in magnetno zaščito, ki zagotavlja hitro delovanje ob pojavu visokega kratkostičnega toka.

Poleg zaščitne funkcije Legrand navaja, da se odklopnik lahko uporablja tudi za upravljanje in izolacijo inštalacije, kar omogoča ročni odklop tokokroga med vzdrževalnimi ali intervencijskimi deli.

4 zaščiteni poli

Legrand TX³ 403629 ima 4 skupne pole in 4 zaščitene pole. Njegov mehanizem omogoča sočasno odpiranje vodnikov, povezanih s tokokrogom, ob sprožitvi magnetotermičnega odklopnika.

Ta štiripolna konfiguracija je primerna za inštalacije, ki zahtevajo hkratno zaščito štirih vodnikov z eno modularno napravo.

Nazivni tok 32 amperov

Nazivni tok magnetotermičnega odklopnika je 32 amperov. To vrednost je treba uskladiti s presekom vodnikov, značilnostmi bremena, načinom vgradnje in predvidenimi pogoji tokokroga.

Pravilna izbira avtomatskega odklopnika omogoča zaščito kablovja pred tokovi, višjimi od tistih, ki jih lahko prenaša neprekinjeno.

Izklopna karakteristika C

Referenca 403629 vključuje izklopno karakteristiko C. Pri tovrstnih odklopnikih pride do takojšnjega magnetnega izklopa, ko tok doseže približno 5 do 10-kratnik nazivnega toka.

Za ta model 32 A Legrand določa magnetni prag med 160 in 320 amperi.

Ta značilnost omogoča prenašanje določenih kratkotrajnih tokovnih konic brez nujno takojšnjega izklopa, hkrati pa zagotavlja hiter odziv pri visokih kratkostičnih tokovih.

Toplotna zaščita pred preobremenitvami

Ko tok, ki teče skozi tokokrog, preseže nazivno vrednost za določen čas, toplotni mehanizem magnetotermičnega odklopnika povzroči odpiranje kontaktov.

Ta zaščita pomaga preprečiti prekomerno segrevanje kablovja in drugih električnih komponent, do katerega bi lahko prišlo, če bi preobremenitev trajala predolgo.

Magnetna zaščita pred kratkimi stiki

Ob visokem kratkostičnem toku magnetni mehanizem hitro deluje in prekine napajanje tokokroga.

Kombinacija obeh sistemov omogoča, da ima ena naprava zaščito pred obema glavnima vrstama preobremenitvenih tokov, ki se lahko pojavita v električni inštalaciji.

Izklopna zmogljivost 6 kiloamperov

Legrand 403629 ima nazivno izklopno zmogljivost Icn 6 kiloamperov pri 400 voltih po EN 60898-1.

Izklopna zmogljivost predstavlja sposobnost avtomatskega odklopnika, da varno prekine kratkostični tok v pogojih, določenih s standardom in proizvajalcem.

Po IEC 60947-2 Legrand dodatno navaja končno izklopno zmogljivost Icu 6 kiloamperov pri 400 voltih in 10 kiloamperov pri 230 voltih.

Razred omejevanja energije 3

Magnetotermični odklopnik ima razred omejevanja energije 3, kar je najvišja raven, predvidena v EN 60898-1 za ta parameter.

Omejevanje energije prispeva k zmanjšanju količine energije, ki prehaja skozi tokokrog med kratkim stikom, v okviru predvidenih delovnih pogojev naprave.

Nazivna napetost 400 voltov

Legrand TX³ 403629 je zasnovan za nazivno napetost 400 voltov izmeničnega toka, z nazivnim območjem, ki ga navaja proizvajalec, med 360 in 440 volti.

Delovna frekvenca je med 50 in 60 herci, kar omogoča vgradnjo v običajna distribucijska omrežja izmeničnega toka.

Format 4 modulov za DIN letev

Avtomatski odklopnik je zasnovan za montažo na DIN letev v električni omarici in zavzame širino, enakovredno 4 modulom.

Njegove približne mere so:

• Širina: 70,8 milimetra.
• Višina: 88 milimetrov.
• Globina: 77,8 milimetra.
• Vgradna globina: 44 milimetrov.

Modularna oblika olajša vgradnjo skupaj z diferenčnimi stikali, kontaktorji in drugimi zaščitnimi ter krmilnimi napravami.

Napajanje zgoraj ali spodaj

Legrand 403629 omogoča prilagodljivost pri ožičenju električne omarice, saj lahko prejme napajanje tako z zgornje kot s spodnje strani.

Priključitev je možna z bakrenim kablom ali razdelilnim glavnikom tipa zobec, pri čemer je treba uporabljati združljive komponente in upoštevati navodila proizvajalca za montažo.

Priključna zmogljivost za različne preseke vodnikov

Priključne sponke so pripravljene za povezavo vodnikov različnih presekov. Legrand navaja največjo zmogljivost:

• Gibki vodnik: do 25 kvadratnih milimetrov.
• Togi vodnik: do 35 kvadratnih milimetrov.

Sistem uporablja vijačne sponke in je zasnovan za zanesljivo povezavo v električni omarici.

Sponke z zaščito IP20

Odklopnik ima stopnjo zaščite IP20, s sponkami, zasnovanimi za zaščito pred naključnim stikom z aktivnimi deli, ko je naprava pravilno nameščena.

Odpornost proti mehanskim udarcem, ki jo navaja Legrand, je IK02.

Vgrajen označevalnik

Sprednja stran magnetotermičnega odklopnika vključuje označevalnik, ki omogoča jasno identifikacijo zaščitenega tokokroga.

Ta lastnost olajša vzdrževanje, pregledovanje in lociranje tokokrogov v električnih omaricah z več zaščitnimi napravami.

Združljiv z dodatki Legrand DX³

Magnetotermični odklopnik TX³ 403629 je mogoče opremiti z določenimi dodatki in pripomočki serije Legrand DX³, kar omogoča dodatne funkcije upravljanja ali signalizacije.

Legrand predvideva tudi priključitev aluminijastih vodnikov z ustreznim posebnim priključnim dodatkom, združljivim s serijo.

Širok razpon pogojev vgradnje

Tehnični list izdelka določa stopnjo onesnaženosti 2 in temperaturo skladiščenja med -40 in 70 stopinjami Celzija.

Naprava je izdelana v sivi barvi, podobni RAL 7035, in Legrand jo uvršča med izdelke brez halogenov.

Skladno z EN 60898-1

Legrand TX³ 403629 izpolnjuje veljavne zahteve standarda EN 60898-1 za avtomatske odklopnike, namenjene gospodinjskim električnim inštalacijam in podobni uporabi.

Referenca ima tudi certifikat AENOR, kjer so potrjeni njeni 4 poli, 400 voltov, 32 amperov, krivulja C, izklopna zmogljivost 6 kiloamperov in razred omejevanja energije 3.

Tehnične lastnosti Legrand 403629

• Blagovna znamka: Legrand.
• Serija: TX³.
• Referenca: 403629.
• EAN: 3245064036290.
• Vrsta izdelka: magnetotermični avtomatski odklopnik.
• Število polov: 4.
• Število zaščitenih polov: 4.
• Nazivni tok: 32 amperov.
• Izklopna karakteristika: C.
• Magnetni prag: med 160 in 320 amperi.
• Nazivna napetost: 400 voltov izmeničnega toka.
• Območje nazivnega napetostnega: med 360 in 440 volti.
• Frekvenca: med 50 in 60 herci.
• Izklopna zmogljivost Icn po EN 60898-1 pri 400 voltih: 6 kiloamperov.
• Izklopna zmogljivost Icu po IEC 60947-2 pri 400 voltih: 6 kiloamperov.
• Izklopna zmogljivost Icu po IEC 60947-2 pri 230 voltih: 10 kiloamperov.
• Razred omejevanja energije: 3.
• Število modulov: 4.
• Montaža: DIN letev.
• Širina: 70,8 milimetra.
• Višina: 88 milimetrov.
• Globina: 77,8 milimetra.
• Vgradna globina: 44 milimetrov.
• Stopnja zaščite: IP20.
• Odpornost proti udarcem: IK02.
• Stopnja onesnaženosti: 2.
• Največja zmogljivost z gibkim vodnikom: 25 kvadratnih milimetrov.
• Največja zmogljivost s togim vodnikom: 35 kvadratnih milimetrov.
• Vrsta priključka: vijačna sponka, kabel ali razdelilni glavnik.
• Smer napajanja: zgoraj ali spodaj.
• Temperatura skladiščenja: med -40 in 70 stopinjami Celzija.
• Barva: siva RAL 7035.
• Brez halogenov: da.
• Označevalnik: vgrajen.
• Združljiv z dodatki DX³: da.
• Glavni standard: EN 60898-1.

Štiripolna zaščita za električne inštalacije

Magnetotermični odklopnik Legrand TX³ 403629 združuje 32 amperov, krivuljo C, 4-polno zaščito in izklopno zmogljivost 6 kiloamperov pri 400 voltih v kompaktni izvedbi 4 modulov.

Njegova montaža na DIN letev, napajanje zgoraj ali spodaj, zmogljivost za vodnike do 35 kvadratnih milimetrov, označevalnik in združljivost z dodatki DX³ olajšajo vgradnjo v električne omarice, ki potrebujejo učinkovito zaščito pred preobremenitvami in kratkimi stiki.
