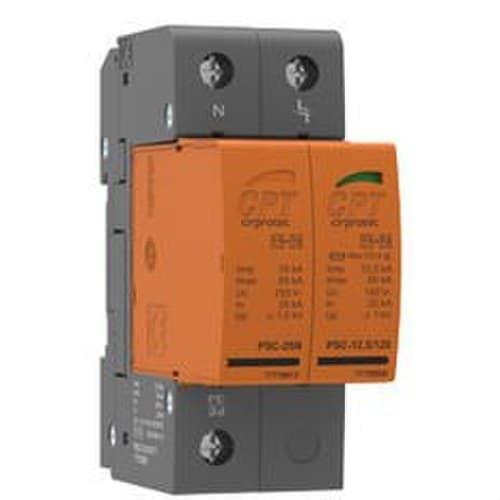

Prepäťová ochrana PSC2-230-TT 1P+N 12,5kA 2 modulov odnímateľná

Prehodna prenapetostna zaščita Cirprotec PSC2-12,5/230 TT, referenca 77738205, je kombinirana naprava Tip 1+2, zasnovana za zaščito enofaznih električnih inštalacij pred prehodnimi prenapetostmi, ki jih povzročajo atmosferski razelektritveni udari in stikalni pojavi v omrežju. Ima notranjo konfiguracijo 1+1 za fazo, nevtralni vodnik in ozemljitev, impulzni tok Iimp 12,5 kA med L-N ter izvlečno izvedbo s samo 2 modula za DIN-letev.

Cirprotec jo posebej označuje za omrežja TT 230 V in v eni napravi združuje funkciji zaščite Tip 1 in Tip 2. Ponuja nazivni razelektritveni tok In 20 kA med L-N, največji razelektritveni tok Imax 65 kA in raven zaščite Up ≤1,3 kV med fazo in nevtralnim vodnikom, kar zagotavlja visoko zmogljivo rešitev za stanovanjske, terciarne in industrijske električne razdelilnike.

Kombinirana zaščita Tip 1+2

Cirprotec PSC2-12,5/230 TT je razvrščen kot razred I+II po IEC in Tip 1+2 po EN. Ta dvojna klasifikacija omogoča delovanje tako proti impulznim tokovom, povezanim z učinki strele, kot tudi proti manj energijskim prehodnim prenapetostim, ki nastanejo zaradi stikalnih pojavov v omrežju.

Z integracijo obeh funkcij v eni napravi se poenostavi usklajevanje prenapetostne zaščite v električni omarici.

Impulzni tok Iimp 12,5 kA

Vrednost 12,5 kA v komercialnem imenu ustreza impulznemu razelektritvenemu toku Iimp med L-N, preizkušenemu z valovno obliko 10/350 µs, značilno za zaščite Tip 1.

• Iimp L-N, valovna oblika 10/350 µs: 12,5 kA.
• Iimp N-PE, valovna oblika 10/350 µs: 25 kA.

Zato 12,5 kA ne smemo zamenjevati z največjim razelektritvenim tokom Imax zaščite.

Imax 65 kA in In do 25 kA

Kot zaščita Tip 2 ima PSC2-12,5/230 TT visoke razelektritvene zmogljivosti z valovno obliko 8/20 µs:

• Nazivni razelektritveni tok In L-N: 20 kA.
• Nazivni razelektritveni tok In N-PE: 25 kA.
• Največji razelektritveni tok Imax L-N: 65 kA.
• Največji razelektritveni tok Imax N-PE: 65 kA.

Te zmogljivosti omogočajo napravi, da prenese zaporedne prehodne impulze v skladu s pogoji standardov IEC/EN 61643-11.

Konfiguracija 1+1 za enofazne inštalacije

Čeprav jo je v prodaji mogoče opisati kot zaščito 1P+N, Cirprotec njeno tehnično arhitekturo opredeljuje kot notranjo konfiguracijo 1+1 z 2 poli.

Načini zaščite so:

• L-N: zaščita med fazo in nevtralnim vodnikom.
• N-PE: zaščita med nevtralnim vodnikom in zaščitnim vodnikom.

Ta konfiguracija je posebej primerna za sheme TT, kot to nakazuje tudi sama oznaka PSC2-12,5/230 TT te reference.

Nazivna napetost 230 V

Zaščita je zasnovana za nazivno napetost 230 V AC pri 50-60 Hz. Največja trajna obratovalna napetost Uc se razlikuje glede na način zaščite:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Te vrednosti določajo napetost, ki jo naprava lahko trajno prenaša, ne da bi začela delovati kot zaščita.

Znižana raven zaščite Up

Cirprotec navaja naslednje napetostne ravni zaščite pri nazivnem razelektritvenem toku:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Raven Up predstavlja preostalo napetost, ki se pojavi med delovanjem zaščite, in je ključna za usklajevanje naprave z napetostno vzdržljivostjo opreme, nameščene za njo.

Kratkostična zmogljivost Isccr 25 kA

PSC2-12,5/230 TT ima kratkostično zmogljivost Isccr 25 kA. Cirprotec dodatno določa največjo predvarovalko 200 A tipa gG.

Rezervna zaščita in njeno usklajevanje morata biti izbrana glede na dejanske značilnosti razdelilnika in navodila proizvajalca.

Sledilni tok Ifi 100 A

Sledilni tok Ifi, ki ga navaja Cirprotec, znaša 100 A. Ta parameter je povezan s sposobnostjo zaščite, da prekine omrežni tok, ki lahko po delovanju zaščitnega elementa še naprej teče.

Hiter odziv na prenapetosti

Zaščita ima zelo kratke odzivne čase:

• Odzivni čas L-N: ≤25 ns.
• Odzivni čas N-PE: ≤100 ns.

Ta hiter odziv omogoča omejevanje zelo kratkih impulzov, preden se razširijo do električnih in elektronskih porabnikov v inštalaciji.

Dinamična termična odklopitev

PSC2 vključuje dinamično termično odklopitev. Ko zaščitni element doseže konec življenjske dobe ali nenormalno stanje, notranji mehanizem izvede odklop v odprtokrožnem načinu.

Ta sistem prispeva k ohranjanju varnosti naprave skozi celotno življenjsko dobo.

Izvlečna izvedba z zamenljivimi kartušami

Ena od prednosti PSC2-12,5/230 TT je njegova izvlečna zasnova. Zaščitne kartuše je mogoče odstraniti iz podnožja in jih zamenjati, ko dosežejo konec življenjske dobe, brez demontaže ali zamenjave celotne naprave.

Cirprotec uporablja tudi mehansko polarizirane kartuše glede na omrežno napetost, kar pomaga preprečiti vgradnjo napačne reference med vzdrževalnimi deli.

Vizualni indikator stanja

Naprava vključuje vizualno signalizacijo za lažji pregled stanja kartuš:

• Zeleno: zaščita deluje.
• Ni zeleno: kartuša je iztrošena in jo je treba zamenjati.

Referenca 77738205 ustreza standardni različici brez kontakta za daljinsko signalizacijo. Enakovredna različica z daljinsko signalizacijo je referenca 77738206.

Nadomestne kartuše

Cirprotec ponuja posebne zamenljive kartuše za lažje vzdrževanje zaščite:

• Kartuša za linijo 230 V: PSC-12,5/230, referenca 77738601.
• Kartuša za nevtralni vodnik: PSC-25N, referenca 77738613.

Posamezna zamenjava omogoča ohranitev podnožja in obstoječe napeljave, kadar je konec življenjske dobe dosegel le eden od zaščitnih elementov.

Obrateno ohišje in priključitev Biconnect

Serija PSC 12,5 vključuje obrnjivo ohišje, ki zagotavlja večjo prilagodljivost pri ožičenju razdelilnika. Cirprotec uporablja tudi svoj sistem priključitve Biconnect, pripravljen za lažjo povezavo s kablom in priključno sponko ali povezovalnim glavnikom.

2 modula za DIN-letev

PSC2-12,5/230 TT zavzame le 2 modula in je zasnovan za montažo na DIN-letev. Njegove mere so približno 36 mm širine, 90 mm višine in 76 mm globine.

Kompaktna oblika omogoča vgradnjo zaščite Tip 1+2 v razdelilnike, kjer je razpoložljiv prostor omejen.

Sponke za vodnike do 35 mm²

Cirprotec navaja naslednje priključne zmogljivosti:

• Togi vodnik: od 6 do 35 mm².
• Prilagodljiv vodnik: od 6 do 25 mm².
• Privijalni moment: 3 Nm.

Končni presek je treba izbrati glede na značilnosti inštalacije in navodila za montažo.

Zaščita IP20

Naprava ima stopnjo zaščite IP20 in je namenjena vgradnji v notranjost električnih omaric ali ohišij, ki zagotavljajo zahtevano zaščito za mesto namestitve.

Širok temperaturni razpon

Zaščita lahko deluje med -40 in +85 °C ter dopušča relativno vlažnost od 5 do 95 %, kar zagotavlja širok okoljski razpon za profesionalne električne inštalacije.

Njen izolacijski material je PA66 CT1 in ima klasifikacijo gorljivosti UL94 V-0.

Uporaba Cirprotec PSC2-12,5/230 TT

• Enofazne električne omarice.
• Inštalacije s shemo TT.
• Stanovanjske hiše in zgradbe.
• Poslovne in terciarne zgradbe.
• Industrijske inštalacije.
• Telekomunikacije.
• Polnilna infrastruktura za električna vozila.
• Fotovoltaične inštalacije na AC strani, kadar je konfiguracija združljiva.
• Inštalacije, kjer je potrebna usklajena zaščita Tip 1+2.
• Zaščita električne in elektronske opreme pred prehodnimi prenapetostmi.

Tehnične lastnosti Cirprotec 77738205

• Blagovna znamka: Cirprotec.
• Referenca: 77738205.
• Model: PSC2-12,5/230 TT.
• Serija: PSC 12,5 1+1.
• Tip: zaščita proti prehodnim prenapetostim.
• Klasifikacija IEC: Razred I+II.
• Klasifikacija EN: Tip 1+2.
• Uporaba: AC električno omrežje.
• Komercialna konfiguracija: enofazna 1P+N.
• Notranja konfiguracija: 1+1.
• Število polov: 2.
• Omrežna shema: TT.
• Načini zaščite: L-N / N-PE.
• Nazivna napetost Un: 230 V AC.
• Frekvenca: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, valovna oblika 10/350 µs: 12,5 kA.
• Iimp N-PE, valovna oblika 10/350 µs: 25 kA.
• In L-N, valovna oblika 8/20 µs: 20 kA.
• In N-PE, valovna oblika 8/20 µs: 25 kA.
• Imax L-N, valovna oblika 8/20 µs: 65 kA.
• Imax N-PE, valovna oblika 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Kratkostična zmogljivost Isccr: 25 kA.
• Največja predvarovalka: 200 A gG.
• Sledilni tok Ifi: 100 A.
• Odzivni čas L-N: ≤25 ns.
• Odzivni čas N-PE: ≤100 ns.
• Dinamična termična odklopitev: da.
• Način odklopa: odprtokrožni.
• Izvedba: izvlečna.
• Zamenljive kartuše: da.
• Vizualni indikator: zeleno OK / ni zeleno zamenjava.
• Daljinska signalizacija: ne.
• Različica z daljinsko signalizacijo: 77738206.
• Obrnjivo ohišje: da.
• Povezava Biconnect: da.
• Število DIN modulov: 2.
• Montaža: DIN-letev.
• Približne mere: 36 x 90 x 76 mm.
• Stopnja zaščite: IP20.
• Izolacijski material: PA66 CT1.
• Gorljivost: UL94 V-0.
• Togi vodnik: 6-35 mm².
• Prilagodljiv vodnik: 6-25 mm².
• Privijalni moment: 3 Nm.
• Delovna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95 %.
• Kartuša za linijo: PSC-12,5/230, referenca 77738601.
• Kartuša za nevtralni vodnik: PSC-25N, referenca 77738613.
• Standardi: IEC 61643-11 in EN 61643-11.

Visokozmogljiva zaščita Tip 1+2 v samo 2 modulih

Cirprotec PSC2-12,5/230 TT združuje zaščito Tip 1 in Tip 2 v kompaktni napravi za enofazna omrežja TT 230 V. Njegov Iimp 12,5 kA med L-N, Imax 65 kA, In 20 kA in Up ≤1,3 kV zagotavljajo visoko zaščitno zmogljivost proti različnim vrstam prehodnih prenapetosti.

Izvlečna zasnova, zamenljive kartuše, vizualna indikacija, obrnjivo ohišje in povezava Biconnect poenostavljajo namestitev in kasnejša vzdrževalna dela, medtem ko širina le 2 modula omogoča optimalno izrabo prostora v razdelilniku.

Pomembno: 12,5 kA, navedeni v komercialnem imenu, ustrezajo impulznemu toku Iimp z valovno obliko 10/350 µs med L-N, značilnemu za klasifikacijo Tip 1. Največji razelektritveni tok Imax z valovno obliko 8/20 µs znaša 65 kA. Ta referenca ne vključuje kontakta za daljinsko signalizacijo; za to funkcijo je namenjena različica 77738206.
