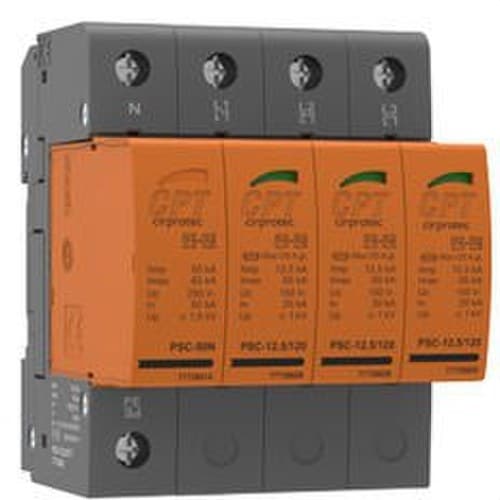

Prepäťová ochrana PSC4-12,5/400TT 3P+N 12,5kA 4 moduly odpojiteľná

El Cirprotec PSC4-12,5/400 TT, referenca 77738405, je prenapetostna zaščita Tip 1+2, zasnovana za trifazne električne inštalacije 3P+N 230/400 V. Njegova konfiguracija 3+1 omogoča zaščito faz glede na nevtralni vodnik ter nevtralnega vodnika glede na ozemljitev, kar zagotavlja zaščito pred prenapetostmi, ki nastanejo zaradi atmosferskih razelektritev in preklopnih pojavov v električnem omrežju.

Ta zaščita iz serije PSC 12,5 podjetja Cirprotec združuje funkciji naprave Tip 1 in Tip 2 v eni sami enoti. Omogoča udarni tok strele Iimp 12,5 kA na pol L-N z valovno obliko 10/350 µs in 50 kA med N-PE, skupaj z nazivnim odvodnim tokom In 20 kA med L-N. Izvlečna izvedba olajša vzdrževanje in zamenjavo vložkov brez potrebe po zamenjavi nameščene baze.

Glavne značilnosti Cirprotec PSC4-12,5/400 TT

• Prenapetostna zaščita Tip 1+2 po EN 61643-11.
• Klasifikacija Razred I+II po IEC 61643-11.
• Referenca proizvajalca: 77738405.
• Model: PSC4-12,5/400 TT.
• Notranja konfiguracija: 3+1.
• 4 poli za trifazne inštalacije 3P+N.
• Nazivna napetost: 230/400 V AC, 50-60 Hz.
• Maksimalna trajna obratovalna napetost Uc L-N: 275 V AC.
• Maksimalna trajna obratovalna napetost Uc N-PE: 255 V AC.
• Udarni tok Iimp L-N, valovna oblika 10/350 µs: 12,5 kA.
• Udarni tok Iimp N-PE, valovna oblika 10/350 µs: 50 kA.
• Nazivni odvodni tok In L-N, valovna oblika 8/20 µs: 20 kA.
• Nazivni odvodni tok In N-PE, valovna oblika 8/20 µs: 50 kA.
• Maksimalni odvodni tok Imax: 65 kA.
• Raven zaščite Up L-N: ≤1,3 kV.
• Raven zaščite Up N-PE: ≤1,5 kV.
• Izvlečna izvedba z zamenljivimi vložki.
• Montaža na DIN letev.
• Širina: 4 DIN moduli.
• Združljivo z omrežnimi konfiguracijami TT in TNS.
• Zaščitni načini L-N / N-PE.
• Vizualni indikator stanja.
• Stopnja zaščite IP20.

Zaščita Tip 1+2 pred prehodnimi prenapetostmi

PSC4-12,5/400 TT je zasnovan za omejevanje prehodnih prenapetosti visoke energije, ki se lahko širijo po električni inštalaciji. Z integrirano zaščito Tip 1+2 lahko obvladuje tako tokove, povezane z udari strele, kot tudi prenapetosti, povzročene z indukcijo ali preklopnimi operacijami v omrežju.

Njegova zmogljivost pri udarnem toku dosega 12,5 kA med fazo in nevtralnim vodnikom z valovno obliko 10/350 µs, medtem ko med nevtralnim vodnikom in ozemljitvijo dosega 50 kA. Pri impulzih z valovno obliko 8/20 µs zagotavlja nazivni odvodni tok 20 kA med fazo in nevtralnim vodnikom ter maksimalni odvodni tok 65 kA.

Konfiguracija 3+1 za trifazne inštalacije

Zaščita ima notranjo konfiguracijo 3+1, s tremi zaščitnimi elementi med fazami in nevtralnim vodnikom ter dodatnim elementom med nevtralnim vodnikom in ozemljitvijo. Ta arhitektura je posebej prilagojena trifaznim inštalacijam z nevtralnim vodnikom in omogoča uporabo v omrežnih konfiguracijah TT in TNS.

Nazivna delovna napetost modela 77738405 je 230 V med fazo in nevtralnim vodnikom ter 400 V med fazami, z omrežno frekvenco 50-60 Hz.

Raven zaščite in odvodna zmogljivost

Parameter Vrednost Klasifikacija EN Tip 1+2 Klasifikacija IEC Razred I+II Nazivna napetost Un 230/400 V AC Frekvenca 50-60 Hz Maksimalna trajna napetost Uc L-N 275 V AC Maksimalna trajna napetost Uc N-PE 255 V AC Udarni tok Iimp L-N (10/350 µs) 12,5 kA Udarni tok Iimp N-PE (10/350 µs) 50 kA Nazivni odvodni tok In L-N (8/20 µs) 20 kA Nazivni odvodni tok In N-PE (8/20 µs) 50 kA Maksimalni odvodni tok Imax L-N 65 kA Maksimalni odvodni tok Imax N-PE 65 kA Raven zaščite Up L-N ≤1,3 kV Raven zaščite Up N-PE ≤1,5 kV

Varnost in električno delovanje

Zaščita vključuje dinamično termično odklopitev in v primeru delovanja termične zaščite deluje v načinu odprtega tokokroga. Njena sposobnost prenosa kratkostičnega toka Isccr je 25 kA in omogoča največjo rezervno varovalko 200 A gG, skladno s specifikacijami podjetja Cirprotec.

Odzivni čas je do 25 ns med fazo in nevtralnim vodnikom ter do 100 ns med nevtralnim vodnikom in ozemljitvijo. Ta hitra odzivnost omogoča omejevanje prenapetosti, ki dosežejo priključene naprave v nadaljevanju inštalacije.

Izvlečna izvedba in vzdrževanje

PSC4-12,5/400 TT ima izvlečne vložke, kar poenostavi vzdrževalna dela. Če eden od modulov doseže konec življenjske dobe, je mogoče zamenjati ustrezen vložek brez popolne demontaže zaščite ali spreminjanja ožičenja baze.

Sistem vizualne signalizacije omogoča hiter pregled stanja naprave: zeleni indikator označuje pravilno delovanje, izguba zelene indikacije pa sporoča potrebo po zamenjavi ustreznega vložka.

Mehanske specifikacije

Značilnost Vrednost Število polov 4 Notranja konfiguracija 3+1 Število DIN modulov 4 Izvedba Izvlečna Omrežna konfiguracija TT, TNS Zaščitni načini L-N / N-PE Stopnja zaščite IP20 Izolacijski material PA66 CT1 Razred vnetljivosti UL94 V-0 Presek togega vodnika 6 do 35 mm² Presek gibkega vodnika 6 do 25 mm² Vpenjalni moment 3 Nm Temperaturno območje -40 do 85 °C Območje vlažnosti 5 do 95 % Približne dimenzije 90 x 72 x 76 mm Neto teža 0,618 kg

Namestitev in uporaba

Zaščita je pripravljena za montažo na DIN letev in zavzame štiri module v električni omarici. Povezava Biconnect iz serije PSC omogoča priklop s kablom in sponko ali prek povezovalnega glavnika, kar olajša integracijo v različne konfiguracije omaric.

Zaradi svojih zmogljivosti je Cirprotec PSC4-12,5/400 TT primeren za zaščito trifaznih električnih inštalacij v stavbah, industriji, telekomunikacijah, obdelavi vode, infrastrukturi za polnjenje električnih vozil in drugih aplikacijah, kjer je treba omejiti prehodne prenapetosti visoke energije.

Predpisi

Cirprotec PSC4-12,5/400 TT izpolnjuje standarda IEC 61643-11 in EN 61643-11 za naprave za zaščito pred prenapetostmi, priključene na nizkonapetostna električna omrežja.

Zaradi visoke odvodne zmogljivosti, kombinirane zaščite Tip 1+2, trifazne konfiguracije 3P+N in izvedbe z izvlečnimi vložki, Cirprotec PSC4-12,5/400 TT ponuja robustno in praktično rešitev za zaščito inštalacij ter električne opreme pred prehodnimi prenapetostmi.
