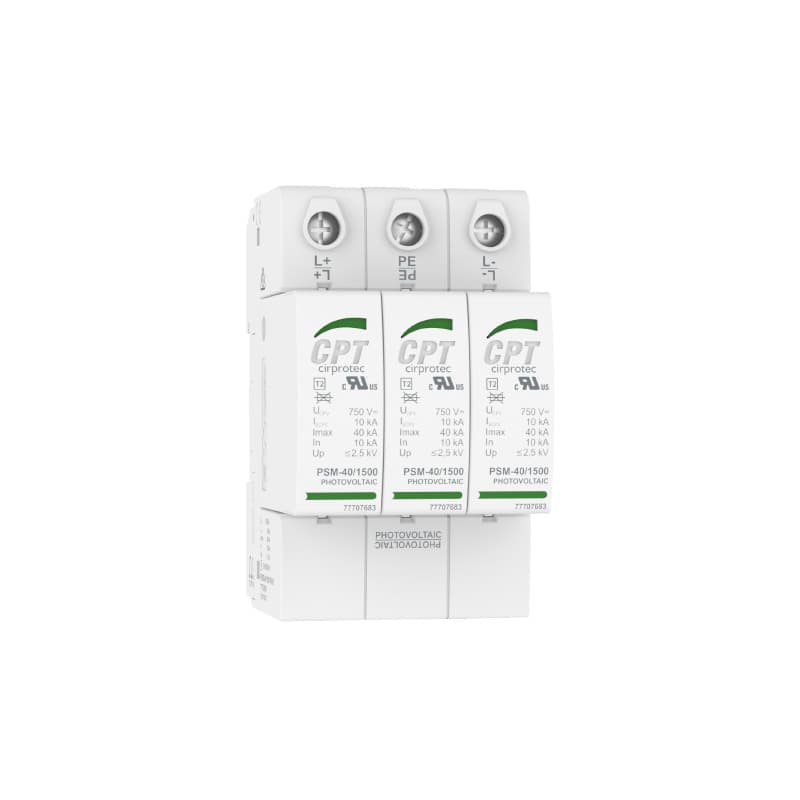

Prepätová ochrana PSM3-40/1000 PV 3 modulová odpojiteľná

Prepäťová ochrana Cirprotec PSM3-40/1000 PV, referenčné číslo 77707852, je zariadenie typu 2 špeciálne navrhnuté na ochranu fotovoltických inštalácií v jednosmernom prúde pred prechodnými prepätiami. Má konfiguráciu YPV s pripojeniami L+, L- a PE, maximálne trvalé prevádzkové napätie Ucpv 1060 V DC, maximálny vybíjací prúd Imax 40 kA a menovitý vybíjací prúd In 20 kA.

Jeho zásuvné vyhotovenie umožňuje výmenu ochranných modulov po dosiahnutí konca ich životnosti bez potreby výmeny základne už nainštalovanej v rozvádzači. Zaberá 3 moduly na DIN lište, obsahuje vizuálnu indikáciu stavu, dynamické tepelné odpojenie a reverzibilný podvozok, ktorý umožňuje viesť káble z hornej alebo spodnej strany.

Fotovoltická ochrana Typ 2 / Trieda II

PSM3-40/1000 PV je klasifikovaný ako ochrana proti prechodným prepätiam PV Typ 2 podľa EN a Trieda II podľa IEC. Je vyvinutý špeciálne pre fotovoltické jednosmerné obvody a spĺňa normu IEC/EN 61643-31.

Jeho funkciou je obmedzovať krátkodobé napäťové špičky, ktoré sa môžu objaviť vo fotovoltickej inštalácii v dôsledku indukovaných prepätí, elektrických spínaní alebo nepriamych účinkov atmosférických výbojov, čím pomáha chrániť meniče a ďalšie zariadenia pripojené na DC strane.

Ucpv 1060 V DC

Hoci obchodné označenie modelu je PSM3-40/1000 PV, Cirprotec uvádza maximálne trvalé prevádzkové napätie Ucpv 1060 V DC podľa IEC.

Túto hodnotu treba zohľadniť pri návrhu ochrany inštalácie. Maximálne napätie naprázdno fotovoltických stringov, najmä s ohľadom na podmienky nízkej teploty, musí zostať v rámci prípustných limitov ochranného prvku.

Imax 40 kA a In 20 kA

Cirprotec 77707852 ponúka vysokú vybíjaciu schopnosť na zvládnutie prechodných impulzov s priebehom 8/20 µs:

• Maximálny vybíjací prúd Imax: 40 kA.
• Menovitý vybíjací prúd In: 20 kA.
• Skúšobný priebeh: 8/20 µs.

Tieto parametre sú určené na ochranu jednosmernej strany v solárnych elektrárňach, fotovoltických strechách a vlastných spotrebách kompatibilných s jeho napäťovou úrovňou.

Úroveň ochrany Up ≤4 kV

Cirprotec uvádza úroveň ochrany napätia Up ≤4 kV pri menovitom vybíjacom prúde, a to medzi L+ a L- aj medzi vodičom a zemou.

Hodnota Up predstavuje zvyškové napätie, ktoré sa objaví na svorkách ochranného prvku počas normalizovanej skúšky. Na dosiahnutie správne koordinovanej ochrany musí byť táto hodnota kompatibilná s odolnosťou meniča a ostatných zariadení inštalovaných za ním.

Konfigurácia YPV s L+, L- a PE

PSM3-40/1000 PV používa konfiguráciu YPV tvorenú tromi ochrannými prvkami a pripojeniami L+, PE a L-. Ochranné režimy uvedené spoločnosťou Cirprotec sú:

• L+ / PE.
• L- / PE.
• L+ / L-.

Táto architektúra je špeciálne určená pre fotovoltické jednosmerné siete.

Odolnosť proti skratu Iscpv 10 kA

Ochranný prvok má odolnosť proti skratu Iscpv 10 kA podľa špecifikácií IEC zverejnených spoločnosťou Cirprotec.

Výrobca uvádza, že rad PSM YPV nevyžaduje predistenie poistkou v PV aplikáciách v rámci špecifikovaných podmienok, vďaka svojmu vnútornému systému odpojenia a vypínacej schopnosti.

Dynamické tepelné odpojenie

PSM3-40/1000 PV obsahuje systém dynamického tepelného odpojenia optimalizovaný pre jednosmerné napätia. Keď ochranný prvok dosiahne stav konca životnosti alebo abnormálnej prevádzky, vnútorný mechanizmus ho odpojí a nechá ochranný obvod otvorený.

Tento systém je navrhnutý tak, aby bezpečne zvládal degradačné stavy, ktoré sa môžu vyskytnúť počas životnosti zariadenia na ochranu proti prepätiu.

Čas odozvy ≤25 ns

Čas odozvy špecifikovaný spoločnosťou Cirprotec je ≤25 ns. Táto rýchla reakcia umožňuje reagovať na veľmi krátke prechodné impulzy skôr, než sa prepätie rozšíri k chráneným zariadeniam.

Zásuvné vyhotovenie

Jednou z hlavných výhod PSM3-40/1000 PV je jeho zásuvná konštrukcia. Moduly možno jednotlivo vybrať zo základne už nainštalovanej v rozvádzači, čo uľahčuje kontrolu a výmenu počas údržby.

Moduly sú navyše mechanicky kódované, aby sa predišlo chybám pri výmene za verzie s nevhodným napätím.

Náhradný modul PSM-40/1000 PV

Cirprotec uvádza ako náhradný diel pre verziu 1000 V modul PSM-40/1000 PV, referenčné číslo 77707657.

Samostatný modul má Ucpv 530 V DC, Imax 40 kA, In 20 kA a Up ≤2 kV a tvorí súčasť trojprvkovej konfigurácie YPV použitej v celom zostave.

Vizuálny indikátor konca životnosti

Ochranný prvok obsahuje vizuálnu indikáciu na jednoduchú kontrolu stavu počas inšpekcie rozvádzača:

• Zelená: ochranný prvok v prevádzkovom stave.
• Nie je zelená: modul, ktorý je potrebné vymeniť.

Referenčné číslo 77707852 zodpovedá štandardnej verzii bez diaľkového kontaktu. Cirprotec predáva referenciu 77707853, PSM3-40/1000 PV IR, ako variant vybavený diaľkovou signalizáciou.

Reverzibilný podvozok

Základňa obsahuje reverzibilný podvozok, ktorý umožňuje viesť vodiče z hornej alebo spodnej strany zariadenia. Táto vlastnosť poskytuje väčšiu flexibilitu pri návrhu a zapájaní fotovoltických ochranných rozvádzačov.

3 moduly pre DIN lištu

Cirprotec PSM3-40/1000 PV zaberá 3 moduly a je určený na montáž na DIN lištu. Jeho približné rozmery sú 54 mm na šírku, 90 mm na výšku a 70 mm do hĺbky.

Jeho modulárne vyhotovenie uľahčuje inštaláciu spolu s odpínačmi, poistkami, stringovými ochranami a ďalšími bežnými prvkami v jednosmerných elektrických rozvádzačoch.

Svorky pre vodiče do 35 mm²

Cirprotec uvádza nasledujúce možnosti pripojenia:

• Riadny vodič: 6 až 35 mm².
• Ohybný vodič: 6 až 25 mm².
• Uťahovací moment: 3 Nm.

Definitívny prierez vodičov sa musí určiť podľa elektrických a mechanických vlastností inštalácie a podľa platných montážnych pokynov.

Ochrana IP20

Zariadenie má stupeň krytia IP20. Je určené na inštaláciu do elektrického rozvádzača alebo krytu, ktorý poskytuje vhodný stupeň ochrany pre dané miesto.

Široký teplotný rozsah

PSM3-40/1000 PV môže pracovať v teplotnom rozsahu od -40 do +85 °C a umožňuje relatívnu vlhkosť od 5 do 95 %.

Izolačný materiál je PA66 CT1 a má klasifikáciu horľavosti UL94 V-0.

Hmotnosť 325 g

Verzia PSM3-40/1000 PV má približnú čistú hmotnosť 0,325 kg. Uvedené rozmery balenia pre rad sú 117 x 63 x 90 mm.

Parametre podľa UL

Okrem klasifikácie IEC/EN pre fotovoltické inštalácie je rad certifikovaný podľa UL 1449 5th Edition. Pre verziu 1000 V Cirprotec uvádza MCOV 1000 V DC, VPR 3000 V a schopnosť SCCR 50 kA za podmienok normy UL.

Tieto hodnoty UL je potrebné odlíšiť od hodnôt IEC, ako sú Ucpv 1060 V DC, Iscpv 10 kA a úroveň Up ≤4 kV.

Aplikácie Cirprotec PSM3-40/1000 PV

• Fotovoltické solárne inštalácie.
• Fotovoltické elektrárne.
• Priemyselné a komerčné solárne strechy.
• Kompatibilné inštalácie vlastnej spotreby.
• Ochranné rozvádzače v jednosmernom prúde.
• Ochrana DC vstupu fotovoltických meničov.
• Fotovoltické systémy s napätím kompatibilným s Ucpv 1060 V DC.

Technické vlastnosti Cirprotec 77707852

• Značka: Cirprotec.
• Referenčné číslo: 77707852.
• Model: PSM3-40/1000 PV.
• Rad: PSM YPV.
• Typ: fotovoltická ochrana proti prechodným prepätiam.
• Použitie: PV inštalácie v jednosmernom prúde.
• Klasifikácia IEC: Trieda II.
• Klasifikácia EN: PV Typ 2.
• Klasifikácia UL: Typ 2 AC.
• Konfigurácia siete: YPV.
• Vnútorná konfigurácia: +, -, PE.
• Ochranné režimy: L+/PE, L-/PE a L+/L-.
• Maximálne trvalé prevádzkové napätie Ucpv: 1060 V DC.
• Menovitý vybíjací prúd In: 20 kA, priebeh 8/20 µs.
• Maximálny vybíjací prúd Imax: 40 kA, priebeh 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up vodič/PE: ≤4 kV.
• Odolnosť proti skratu Iscpv: 10 kA.
• Predistenie poistkou v PV: nie je potrebné v rámci podmienok špecifikovaných spoločnosťou Cirprotec.
• Čas odozvy: ≤25 ns.
• Dynamické tepelné odpojenie: áno.
• Spôsob tepelného odpojenia: otvorený obvod.
• Vyhotovenie: zásuvné.
• Vymeniteľné moduly: áno.
• Mechanicky kódované moduly: áno.
• Vizuálny indikátor: zelená OK / nie zelená vymeniť.
• Diaľková signalizácia: nie.
• Ekvivalentná referencia s diaľkovou signalizáciou: 77707853.
• Reverzibilný podvozok: áno.
• Počet DIN modulov: 3.
• Montáž: DIN lišta.
• Približné rozmery: 54 x 90 x 70 mm.
• Čistá hmotnosť: 0,325 kg.
• Stupeň krytia: IP20.
• Izolačný materiál: PA66 CT1.
• Stupeň horľavosti: UL94 V-0.
• Riadny vodič: 6-35 mm².
• Ohybný vodič: 6-25 mm².
• Uťahovací moment: 3 Nm.
• Prevádzková teplota: -40 až +85 °C.
• Relatívna vlhkosť: 5-95 %.
• Náhradný modul: PSM-40/1000 PV.
• Referencia modulu: 77707657.
• MCOV podľa UL: 1000 V DC.
• VPR podľa UL: 3000 V.
• SCCR podľa UL: 50 kA.
• Normy: IEC/EN 61643-31 a UL 1449 5th Edition.

Zásuvná ochrana Typ 2 pre vysokonapäťové fotovoltické inštalácie

Cirprotec PSM3-40/1000 PV spája Ucpv 1060 V DC, maximálny vybíjací prúd 40 kA, In 20 kA a úroveň ochrany Up ≤4 kV v kompaktnom zariadení s 3 DIN modulmi. Tieto parametre z neho robia špecifické riešenie na ochranu proti prechodným prepätiam na DC strane kompatibilných fotovoltických inštalácií.

Jeho zásuvné vyhotovenie, vymeniteľné a kódované moduly, vizuálny indikátor stavu, dynamické tepelné odpojenie a reverzibilný podvozok uľahčujú počiatočnú montáž aj následnú údržbu rozvádzača.

Dôležité: obchodné označenie obsahuje „1000 PV“, zatiaľ čo maximálne trvalé prevádzkové napätie špecifikované spoločnosťou Cirprotec podľa IEC je Ucpv 1060 V DC. Táto referencia má vizuálnu indikáciu, ale nie diaľkový kontakt; pre diaľkovú signalizáciu zodpovedá verzia 77707853.
