Prepínač prechodného a trvalého prepätia 2P 63A

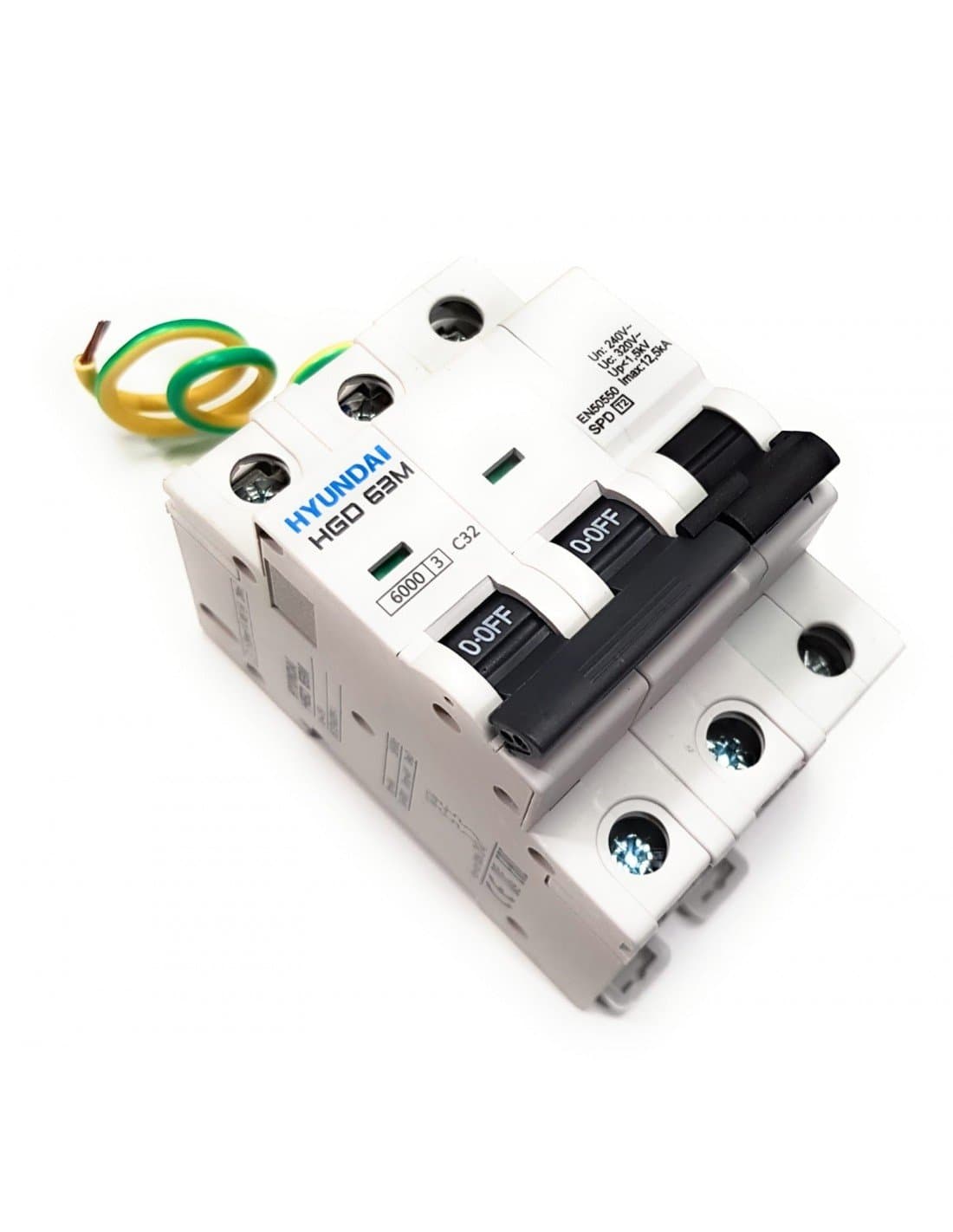

Prepäťová ochrana Procoel ST-2P63 je kombinované zariadenie pre jednofázové elektrické inštalácie, ktoré chráni pred trvalými aj prechodnými prepätiami a zároveň obsahuje hlavný automatický istič (IGA) s menovitým prúdom 63 A. Jeho konštrukcia integruje do jedného celku ochranu proti dlhodobému zvýšeniu sieťového napätia, odvedenie prechodových prepätí a magnetotepelnú ochranu, čím zjednodušuje montáž v rozvádzači.

Referencia ST-2P63 pracuje pri 240 V AC, disponuje IGA s charakteristikou C a vypínacou schopnosťou 6 kA a ochranou proti prechodovým prepätiam triedy II. Jeho ochranná úroveň Up je ≤1,5 kV, s maximálnym vybíjacím prúdom Imax 12,5 kA pri vlne 8/20 µs a menovitým vybíjacím prúdom In 6 kA. Inštaluje sa na DIN lištu 35 mm a zaberá 3 moduly.

Kombinovaná ochrana proti trvalým a prechodovým prepätiam

Procoel ST-2P63 spája dva systémy ochrany pred napäťovými anomáliami, ktoré môžu ovplyvniť zariadenia pripojené k elektrickej inštalácii.

• Trvalé prepätia: nepretržite sleduje sieťové napätie a spôsobí rozpojenie IGA, keď zistí dlhodobé zvýšenie nad nastavenú hranicu.
• Prechodové prepätia: obmedzuje veľmi krátke napäťové špičky, ktoré môžu vzniknúť pri atmosférických javoch alebo pri manévroch a spínaní v elektrickej sieti.

Táto kombinácia umožňuje chrániť elektrické a elektronické spotrebiče pripojené za zariadením pred rôznymi typmi prepätia v jednom jedinom prístroji.

Integrovaný IGA 63 A

Referencia ST-2P63 obsahuje hlavný automatický istič 63 A, takže nie je potrebné externe spájať modul prepäťovej ochrany s nezávislým IGA.

Integrovaný istič má vypínaciu charakteristiku C a vypínaciu schopnosť 6 kA. Okrem toho, že zasiahne pri detekcii trvalého prepätia modulom, IGA poskytuje aj príslušnú magnetotepelnú ochranu proti preťaženiu a skratu v rámci svojich menovitých parametrov.

Ochrana proti prechodovým prepätiam triedy II

Pre prechodové prepätia ST-2P63 obsahuje ochranný prvok triedy II určený pre rozvádzače v nízkonapäťových inštaláciách.

Jeho hlavné parametre prechodovej ochrany sú:

• Maximálny vybíjací prúd Imax: 12,5 kA s vlnou 8/20 µs.
• Menovitý vybíjací prúd In: 6 kA.
• Ochranná úroveň Up: ≤1,5 kV.
• Trieda: II.

Pri prechodovom prepätí modul odvádza a obmedzuje poruchu, aby znížil napätie, ktoré sa dostane k elektrickým zariadeniam za ním.

Ochrana proti trvalým prepätiam

Zariadenie nepretržite meria napätie inštalácie. Keď zistí zvýšenie nad stanovený limit, pôsobí na integrovaný IGA a odpojí napájanie inštalácie.

Aktuálne prepojený technický list výrobcu uvádza vypínacie napätie vyššie ako 265 V AC ±2 %. Čas reakcie závisí od veľkosti prepätia v súlade s požiadavkami normy UNE-EN 50550.

Po návrate napätia na normálne hodnoty je potrebné zariadenie manuálne znovu zapnúť, aby sa inštalácia opäť napájala.

Vizuálny indikátor stavu ochrany

ST-2P63 obsahuje signalizačné okienko, ktoré umožňuje skontrolovať stav modulu prepäťovej ochrany.

• Pomalé zelené blikanie: zariadenie je správne pripojené a funkčné.
• Rýchle zelené blikanie: signalizuje chybu zapojenia medzi fázou a nulovým vodičom.
• Trvalá zelená po prechodovom prepätí: ochrana zostáva funkčná.
• Červený indikátor: modul prechodovej ochrany je nefunkčný a musí sa vymeniť.

Táto signalizácia uľahčuje vizuálnu kontrolu stavu zariadenia počas údržby rozvádzača.

Pre jednofázové inštalácie s fázou a nulovým vodičom

Procoel ST-2P63 je navrhnutý špeciálne pre jednofázové inštalácie. Fáza sa musí pripojiť na svorku označenú L a nulový vodič na svorku N, pričom je potrebné striktne dodržať schému uvedenú výrobcom.

Výrobca výslovne uvádza, že zariadenie sa nesmie inštalovať na vedenia bez nulového vodiča ani v inštaláciách bez ochranného uzemnenia PE.

Uzemnenie je nevyhnutné

Aby ochrana proti prechodovým prepätiam fungovala správne, inštalácia musí mať vhodný systém uzemnenia.

Správne zrealizované pripojenie PE umožňuje odviesť do zeme energiu odklonenú ochranou počas prechodového prepätia. Inštalácia musí byť vykonaná pri dodržaní prierezov, dĺžok vodičov a podmienok stanovených platnými elektrickými predpismi.

Kompaktné prevedenie 3 DIN modulov

ST-2P63 je určený na montáž na DIN lištu 35 mm a zaberá 3 moduly po 18 mm. Jeho približné rozmery sú 54 x 90 x 71 mm, čo uľahčuje integráciu kombinovanej ochrany do bytových, komerčných a terciárnych rozvádzačov.

Integráciou IGA a prepäťových ochrán do jedného celku umožňuje znížiť počet samostatných zariadení potrebných v rozvádzači.

Svorky pre vodiče do 25 mm²

Svorky zariadenia umožňujú maximálny prierez vodiča 25 mm² podľa technického listu výrobcu. Skutočne použitý prierez sa musí dimenzovať podľa predpokladaného prúdu, systému inštalácie a platných legislatívnych požiadaviek.

Stupeň krytia IP20

Zariadenie má stupeň krytia IP20 a je určené na montáž vo vnútri rozvádzača alebo krytu, ktorý poskytuje potrebnú ochranu pred dotykom, vlhkosťou a okolitými podmienkami.

Výrobca uvádza prevádzkové podmienky prostredia približne od -20 do +70 °C a až 80 % relatívnej vlhkosti.

Použitie ochrany Procoel ST-2P63

Kombinovaná ochrana ST-2P63 je určená pre jednofázové rozvádzače, kde sa požaduje integrácia magnetotepelnej ochrany a ochrany proti trvalým aj prechodovým prepätiam.

• Rozvádzače v domácnostiach.
• Bytové domy.
• Obchodné priestory.
• Kancelárie.
• Terciárne inštalácie.
• Malé dielne.
• Inštalácie s domácimi spotrebičmi a citlivou elektronikou.
• Jednofázové rozvádzače, ktoré vyžadujú IGA 63 A.

Technické vlastnosti Procoel ST-2P63

• Značka: Procoel / Hyundai Electric.
• Referencia: ST-2P63.
• Rad: HYPRO-ST.
• Typ: kombinovaná ochrana proti trvalým a prechodovým prepätiam s IGA.
• Použitie: jednofázová inštalácia.
• Počet pólov: 2.
• Menovitý prúd: 63 A.
• Integrovaný IGA: áno.
• Charakteristika IGA: C.
• Vypínacia schopnosť IGA: 6 kA.
• Menovité pracovné napätie: 240 V AC.
• Frekvencia: 50-60 Hz.
• Ochrana proti trvalému prepätiu: áno.
• Vypínacie napätie pri trvalom prepätí: >265 V AC ±2 % podľa aktuálneho technického listu.
• Opätovné zapnutie po trvalom prepätí: manuálne.
• Ochrana proti prechodovému prepätiu: áno.
• Trieda ochrany proti prechodovému prepätiu: trieda II.
• Menovitý vybíjací prúd In: 6 kA.
• Maximálny vybíjací prúd Imax: 12,5 kA, vlna 8/20 µs.
• Ochranná úroveň Up: ≤1,5 kV.
• Indikátor stavu: áno.
• Maximálny prierez na svorkách: 25 mm².
• Montáž: DIN lišta 35 mm.
• Počet DIN modulov: 3.
• Približné rozmery: 54 x 90 x 71 mm.
• Stupeň krytia: IP20.
• Okolitá teplota: -20 až +70 °C.
• Maximálna uvedená relatívna vlhkosť: 80 %.
• Uvedené normy: UNE-EN 60898, EN 50550 a IEC/EN 61643-11.
• Potrebný nulový vodič: áno.
• Potrebné ochranné uzemnenie PE: áno.

Komplexná ochrana pre jednofázové rozvádzače 63 A

Procoel ST-2P63 spája v iba 3 DIN moduloch IGA 63 A a dve úrovne ochrany proti napäťovým anomáliám. Ochrana proti trvalému prepätiu odpojí inštaláciu pri dlhodobom zvýšení napätia, zatiaľ čo obmedzovač triedy II pôsobí proti krátkodobým prechodovým prepätiam.

Jeho ochranná úroveň Up ≤1,5 kV, maximálny vybíjací prúd 12,5 kA a integrovaný IGA s charakteristikou C umožňujú kompaktné riešenie na ochranu jednofázových rozvádzačov v domácnostiach, obchodoch a iných nízkonapäťových inštaláciách.

Dôležité: výrobca vyžaduje dodržanie pripojenia fázy L a nulového vodiča N a uvádza, že ST-2P63 sa nesmie inštalovať na vedenia bez nulového vodiča ani bez ochranného uzemnenia PE. Inštaláciu musí vykonať kvalifikovaný odborník.
