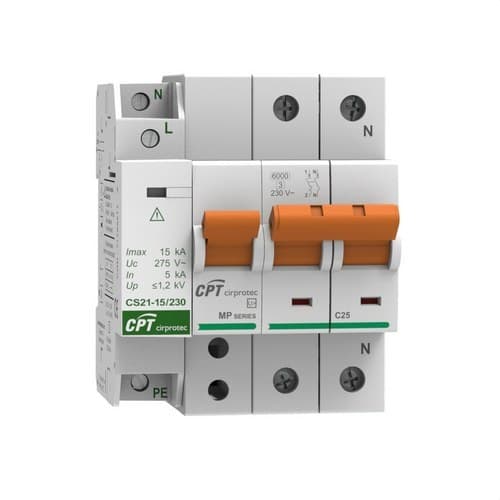

Trvalá prepäťová ochrana IGA 1P+N 25A

Zaščita Cirprotec V-CHECK 2MP-D-25 + CS21, referenca 77706395C, je zaščitni sklop za enofazne električne inštalacije, ki združuje zaščito pred trajno prenapetostjo, glavni avtomatski odklopnik (IGA) 25 A in zaščito pred prehodnimi prenapetostmi tipa 2. Konfiguracija 1P+N je posebej primerna za električne omarice v stanovanjih, poslovnih prostorih in drugih enofaznih 230 V inštalacijah.

Sklop je sestavljen iz zaščite pred trajno prenapetostjo V-CHECK 2MP-D-25 z vgrajenim IGA odklopnikom karakteristike C 25 A in prehodne zaščite CS21-15/230. Tako ena sama rešitev omogoča delovanje proti dolgotrajnim povišanjem napetosti in omejevanje zelo kratkih prehodnih napetostnih sunkov, povezanih z električnimi preklopi ali posrednimi učinki atmosferskih razelektritev.

Kombinirana zaščita pred trajnimi in prehodnimi prenapetostmi

Referenca 77706395C združuje dva dopolnjujoča se tipa zaščite:

• Trajne prenapetosti: V-CHECK nadzoruje napajalno napetost in deluje na vgrajeni IGA, ko pride do trajne anomalije v skladu s svojo karakteristiko delovanja.
• Prehodne prenapetosti: CS21 omejuje kratkotrajne napetostne impulze in odvaja energijo motnje v ozemljitev.
• Preobremenitve in kratki stiki: 25 A IGA zagotavlja ustrezno magnetotermično zaščito tokokroga.

Ta kombinacija pomaga zaščititi tako napeljavo inštalacije kot tudi električne in elektronske naprave, priključene za njo.

Vgrajen IGA 25 A karakteristike C

V-CHECK 2MP-D-25 vključuje 25 A magnetotermični avtomatski odklopnik s karakteristiko C. Naprava je tovarniško predžičena, kar poenostavi montažo in zmanjša dodatne povezave v omarici.

Karakteristika C je običajna za distribucijske tokokroge z bremeni, ki lahko povzročajo zmerne zagonske tokove. Izklopna sposobnost te družine je 6 kA v skladu z UNE-EN 60898.

Zaščita pred trajno prenapetostjo POP

Modul V-CHECK je zasnovan za zaznavanje nenormalnih in trajnih povišanj omrežne napetosti. Takšna prenapetost lahko nastane med drugim zaradi težav, povezanih z nevtralnim vodnikom, in lahko električne porabnike izpostavi napetosti, višji od predvidene, daljše časovno obdobje.

Ko je zaznano stanje trajne prenapetosti v skladu s krivuljo, ki jo določa naprava, sistem povzroči odpiranje vgrajenega avtomatskega odklopnika in odklopi zaščiteno inštalacijo.

POP zaščita v skladu z UNE-EN 50550

Cirprotec serijo V-CHECK MP-D označuje kot domačo zaščito pred trajno prenapetostjo POP v skladu z UNE-EN 50550 in z vgrajenim avtomatskim odklopnikom.

Rešitev je posebej namenjena zaščitnim omaricam v nizkonapetostnih inštalacijah, kjer je cilj združiti nadzor trajne prenapetosti in magnetotermično zaščito.

Prehodna zaščita tipa 2, 15 kA

Sklop 77706395C vključuje zaščito Cirprotec CS21-15/230, razvrščeno kot Tip 2 po EN 61643-11 in Razred II po IEC 61643-11.

CS21 ima največji razelektritveni tok Imax 15 kA z valovno obliko 8/20 µs in je zasnovan za omejevanje prehodnih prenapetosti v nizkonapetostnih električnih omaricah.

• Klasifikacija: Tip 2 / Razred II.
• Imax L-N: 15 kA, valovna oblika 8/20 µs.
• Imax N-PE: 15 kA, valovna oblika 8/20 µs.
• Nazivni razelektritveni tok In: 5 kA.

Konfiguracija 1+1 prehodne zaščite

CS21 uporablja notranjo konfiguracijo 1+1 z 2 poli, posebej zasnovano za enofazne inštalacije s fazo, nevtralnim vodnikom in zaščitnim vodnikom.

Načini zaščite so L-N in N-PE, kar zagotavlja usklajeno zaščito med fazo in nevtralnim vodnikom ter med nevtralnim vodnikom in ozemljitvijo.

Združljivo z omrežji TT in TNS

Cirprotec CS21-15/230 navaja za omrežni konfiguraciji TT in TNS. Namestitev je treba izvesti ob upoštevanju priključne sheme, ki jo določa proizvajalec, s posebno pozornostjo na nevtralni vodnik in priključitev zaščitnega PE vodnika.

Nazivna napetost 230 V AC

Zaščita CS21 deluje pri nazivni napetosti 230 V AC pri 50-60 Hz. Njena največja trajna obratovalna napetost je 275 V med fazo in nevtralnim vodnikom.

Te lastnosti jo naredijo primerno za običajne enofazne nizkonapetostne omarice, združljive z navedeno konfiguracijo.

Stopnja zaščite CS21

Za modul prehodne zaščite Cirprotec navaja stopnjo zaščite Up ≤1,2 kV med fazo in nevtralnim vodnikom ter ≤1,5 kV med nevtralnim vodnikom in ozemljitvijo.

Stopnja Up predstavlja preostalo napetost, ki se pojavi med delovanjem zaščite pod določenimi preskusnimi pogoji, in je pomemben parameter za usklajevanje zaščite z napravami, nameščenimi za njo.

Kratkostična zmogljivost CS21 10 kA

Prehodna zaščita CS21 ima kratkostično zmogljivost Isccr 10 kA, Cirprotec pa za ta modul navaja največjo predvarovalko 63 A tipa gG.

Končno usklajevanje z zaščitami pred prevelikimi tokovi je treba izvesti v skladu s shemo in dejanskimi značilnostmi inštalacije.

Dinamični termični odklop

CS21 vključuje sistem dinamičnega termičnega odklopa, ki omogoča notranjo izolacijo zaščitnega elementa, ko doseže stanje konca življenjske dobe ali nenormalnega delovanja.

Ta funkcija prispeva k ohranjanju varnega delovanja naprave skozi njeno življenjsko dobo.

Vizualni LED indikator

Modul za prehodne prenapetosti ima vizualno indikacijo z LED diodo, kar olajša preverjanje njegovega stanja med pregledi in vzdrževanjem.

Standardna referenca CS21-15/230, uporabljena v tem sklopu, ne vključuje kontakta za daljinsko signalizacijo.

Kompakten format 4 DIN modulov

Enofazni V-CHECK zavzame 3 DIN module, kompaktni CS21 pa le 1 dodatni modul. Sklop zato zahteva približno 4 module prostora v električni omarici.

Oba sestavna dela sta pripravljena za montažo na DIN letev, kar olajša integracijo z ostalimi modularnimi zaščitami v inštalaciji.

CS21 z le 1 modulom

Ena od izstopajočih lastnosti CS21 je izjemno kompakten monoblok format. Njegova 2 zaščitna pola sta integrirana v le 1 DIN modul, kar omogoča dodajanje zaščite tipa 2 brez zasedanja običajnega prostora, ki ga potrebuje klasičen bipolarni odvodnik.

Priključki prehodne zaščite

CS21 omogoča:

• Toge vodnike: od 6 do 35 mm².
• Fleksibilne vodnike: od 6 do 25 mm².

Uporabljeni presek je treba določiti glede na značilnosti inštalacije in navodila podjetja Cirprotec.

Širok okoljski razpon CS21

Prehodni modul je zasnovan za delovanje med -40 in +85 °C ter pri relativni vlažnosti med 5 in 95 %.

Njegovo ohišje je izdelano iz polikarbonata, ima klasifikacijo gorljivosti UL94 V-0 in uporablja sivo izvedbo RAL 7035.

Uporaba Cirprotec 77706395C

• Enofazne električne omarice v stanovanjih.
• Apartmaji in počitniške hiše.
• Poslovni prostori.
• Pisarne in mala podjetja.
• Etažni lastniki in skupnosti.
• Obnove električnih omaric.
• Enofazne inštalacije z 25 A IGA.
• Zaščita gospodinjskih aparatov in elektronske opreme pred napetostnimi anomalijami.

Tehnične značilnosti Cirprotec 77706395C

• Blagovna znamka: Cirprotec.
• Referenca: 77706395C.
• Sklop: V-CHECK 2MP-D-25 + CS21-15/230.
• Tip: kombinirana zaščita pred trajno in prehodno prenapetostjo z IGA.
• Uporaba: enofazne inštalacije.
• Konfiguracija: 1P+N / 1F+N.
• Nazivna napetost: 230 V AC.
• Vgrajen IGA: da.
• Nazivni tok IGA: 25 A.
• Karakteristika IGA: C.
• Izklopna sposobnost: 6 kA po UNE-EN 60898.
• Zaščita pred trajno prenapetostjo: da.
• POP zaščita: v skladu z UNE-EN 50550.
• Predžičen V-CHECK: da.
• Zaščita pred prehodnimi prenapetostmi: da.
• Model SPD: CS21-15/230.
• Notranja konfiguracija CS21: 1+1.
• Število polov CS21: 2.
• Klasifikacija EN CS21: Tip 2.
• Klasifikacija IEC CS21: Razred II.
• Omrežne konfiguracije: TT in TNS.
• Načini zaščite: L-N / N-PE.
• Imax: 15 kA, valovna oblika 8/20 µs.
• In: 5 kA, valovna oblika 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kratkostična zmogljivost Isccr CS21: 10 kA.
• Največja predvarovalka CS21: 63 A gG.
• Dinamični termični odklop: da.
• Vizualni indikator CS21: LED.
• Daljinska signalizacija: ne.
• Moduli V-CHECK: 3.
• Moduli CS21: 1.
• Skupna približna zasedenost: 4 DIN moduli.
• Montaža: DIN letev.
• Dovoljen tog vodnik CS21: 6-35 mm².
• Dovoljen fleksibilen vodnik CS21: 6-25 mm².
• Delovna temperatura CS21: -40 do +85 °C.
• Relativna vlažnost CS21: 5-95 %.
• Izolacijski material CS21: polikarbonat.
• Gorljivost CS21: UL94 V-0.
• Glavni standardi: UNE-EN 50550 in IEC/EN 61643-11.
• EAN sklopa: 8435297857129.

Celovita zaščita za enofazne omarice 25 A

Cirprotec 77706395C združuje v enem sklopu IGA karakteristike C 25 A, zaščito pred trajno prenapetostjo in odvodnik tipa 2 z Imax 15 kA. Na ta način omogoča pokritje različnih električnih tveganj z modularno rešitvijo, posebej primerno za enofazne omarice.

Predžičeni V-CHECK poenostavi montažo zaščite pred trajno prenapetostjo, kompaktni CS21 pa doda prehodno zaščito in pri tem zasede le en DIN modul. Rezultat je rešitev približno 4 modulov za stanovanja, poslovne prostore in druge združljive inštalacije.

Pomembno: čeprav v podanem naslovu omenjamo le zaščito pred trajno prenapetostjo in 25 A IGA, se celotna referenca 77706395C trži kot sklop s prehodno zaščito CS21 15 kA. Namestitev je treba izvesti po shemi Cirprotec in s strani usposobljenega osebja.
