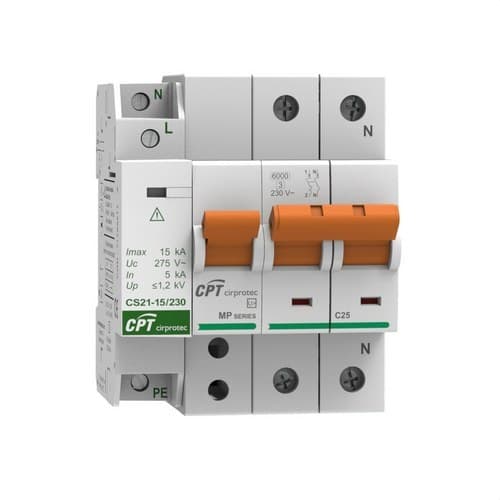

Trvalá prepäťová ochrana IGA 1P+N 40A

Zaščita Cirprotec V-CHECK 2MP-40-D + CS21, referenca 77706397C, je zaščitni sklop za enofazne električne inštalacije, ki združuje zaščito pred trajno prenapetostjo, glavni avtomatski odklopnik (IGA) 40 A in zaščito pred prehodnimi prenapetostmi tipa 2. Njegova konfiguracija 1P+N omogoča zaščito električnih razdelilnikov v stanovanjih in drugih enofaznih 230 V inštalacijah pred različnimi napetostnimi nepravilnostmi z uporabo kompaktne in usklajene rešitve.

Sklop vključuje zaščito pred trajno prenapetostjo V-CHECK 2MP-D-40 z IGA karakteristike C 40 A ter prehodno zaščito Cirprotec CS21 15 kA. Ta kombinacija zagotavlja zaščito pred dolgotrajnimi dvigi omrežne napetosti in pred kratkotrajnimi prehodnimi sunki, ki nastanejo zaradi električnih preklopov ali posrednih učinkov atmosferskih razelektritev.

Kombinirana zaščita pred trajno in prehodno prenapetostjo

Referenca 77706397C združuje dve dopolnjujoči se zaščitni tehnologiji. Modul V-CHECK nadzoruje trajne prenapetosti in deluje na vgrajeni avtomatski odklopnik, medtem ko modul CS21 omejuje prehodne prenapetosti in njihovo energijo odvaja v skladu s pogoji, ki jih določa proizvajalec.

• Trajne prenapetosti: zaščita POP v skladu z UNE-EN 50550.
• Prehodne prenapetosti: zaščita tipa 2 / razred II.
• Magnetotermična zaščita: vgrajen IGA 40 A in karakteristika C.
• Konfiguracija: enofazna 1P+N.

Vgrajen IGA 40 A karakteristike C

V-CHECK 2MP-D-40 vključuje glavni avtomatski odklopnik 40 A s karakteristiko proženja C. Poleg sodelovanja pri odklopu inštalacije, ko zaščita zazna trajno prenapetost, magnetotermični odklopnik zagotavlja zaščito pred preobremenitvami in kratkimi stiki v skladu s svojimi nazivnimi lastnostmi.

Naveden izklopni tok za to serijo je 6 kA v skladu z UNE-EN 60898-1.

Zaščita pred trajno prenapetostjo POP

Modul V-CHECK nadzoruje napajalno napetost in je zasnovan tako, da inštalacijo odklopi, ko se pojavi trajna prenapetost, ki presega meje, predvidene za napravo.

Tovrstna nepravilnost lahko traja bistveno dlje kot prehodna prenapetost in lahko vpliva na gospodinjske aparate, elektronsko opremo, napajalnike in druge priključene porabnike.

Zaščita v skladu z UNE-EN 50550

Serija V-CHECK MP-D je zasnovana kot zaščita pred trajno prenapetostjo POP v skladu z UNE-EN 50550 in je dobavljena predkablirana z vgrajenim avtomatskim odklopnikom.

Takšna integracija olajša montažo v električni razdelilnik in zmanjša potrebo po medsebojnih povezavah med posameznimi komponentami.

Prehodna zaščita tipa 2 15 kA

Sklop vključuje tudi zaščito Cirprotec CS21 za prehodne prenapetosti, razvrščeno kot tip 2 po EN IEC 61643-11 in razred II. Posebej je primerna kot zaščita v razdelilnih omaricah inštalacij, ki niso neposredno izpostavljene udaru strele, ali kot drugi nivo zaščite, kadar je pred njo nameščena zaščita tipa 1.

CS21 ponuja največji razelektritveni tok Imax 15 kA z valovno obliko 8/20 µs in nazivni razelektritveni tok In 5 kA.

Kompaktni CS21 z 2 poli v enem modulu

Prehodna zaščita CS21 ima notranjo konfiguracijo 1+1 z 2 poli in zavzame le 1 modul na DIN-letev. Zasnovana je za omrežja TT in TNS ter zagotavlja zaščito v načinih L-N in N-PE.

Njena monoblok zasnova omogoča dodajanje prehodne zaščite z minimalno porabo prostora v električnem razdelilniku.

Nazivna napetost 230 V

Sklop je namenjen enofaznim nizkonapetostnim inštalacijam. CS21 deluje z nazivno napetostjo 230 V AC pri 50–60 Hz, medtem ko je zaščita pred trajno prenapetostjo V-CHECK MP-D zasnovana za enofazne aplikacije 1F+N.

Prehodna zaščita s termičnim odklopom

Modul CS21 vključuje dinamični termični odklop. Ta sistem omogoča notranji odklop zaščitnega elementa, ko doseže konec svoje življenjske dobe ali ko nastopi stanje, ki ogroža njegovo varno delovanje.

Poleg tega ima vizualno indikacijo z LED za lažje preverjanje stanja zaščite.

Kratkostična zmogljivost CS21 10 kA

Za modul CS21 za prehodne prenapetosti Cirprotec navaja kratkostično zmogljivost Isccr 10 kA in največjo predvarovalko 63 A tipa gG.

Usklajevanje z zaščitami pred preobremenitvijo v razdelilniku je treba izvesti ob upoštevanju navodil proizvajalca in dejanskih značilnosti inštalacije.

Montaža na DIN-letev

Vsi elementi sklopa so zasnovani za modularno montažo na DIN-letev. Zaščita pred trajno prenapetostjo z IGA zavzame 3 module, CS21 pa 1 modul, zato sklop skupaj potrebuje približno 4 DIN-module.

Takšna konfiguracija omogoča vgradnjo glavnih zaščit pred napetostnimi nepravilnostmi v omejen prostor električnega razdelilnika.

Priključki prehodne zaščite

CS21 omogoča priklop togih vodnikov od 6 do 35 mm² in gibkih vodnikov od 6 do 25 mm². Ohišje je izdelano iz polikarbonata z razredom gorljivosti UL94 V-0.

Končni prerez vodnikov je treba izbrati glede na značilnosti inštalacije, obstoječe zaščite in veljavno električno zakonodajo.

Širok okoljski razpon modula CS21

Cirprotec za CS21 navaja delovno temperaturno območje od -40 do +85 °C in dovoljeno relativno vlažnost od 5 do 95 %.

Uporaba Cirprotec 77706397C

• Enofazni električni razdelilniki v stanovanjih.
• Apartmaji in počitniške hiše.
• Poslovni prostori.
• Pisarne in manjša podjetja.
• Etažni lastniki in skupnosti lastnikov.
• Obnova električnih razdelilnikov.
• Inštalacije, kjer je potreben IGA 40 A.
• Zaščita električne in elektronske opreme pred trajno in prehodno prenapetostjo.

Tehnične lastnosti Cirprotec 77706397C

• Blagovna znamka: Cirprotec.
• Referenca: 77706397C.
• Sklop: V-CHECK 2MP-40-D + CS21.
• Tip: kombinirana zaščita pred trajno in prehodno prenapetostjo z IGA.
• Uporaba: enofazna inštalacija.
• Konfiguracija: 1P+N.
• Nazivni tok IGA: 40 A.
• Karakteristika IGA: C.
• Izklopna sposobnost IGA: 6 kA po UNE-EN 60898-1.
• Zaščita pred trajno prenapetostjo: da.
• Standard POP: UNE-EN 50550.
• Zaščita pred prehodno prenapetostjo: da.
• Prehodna zaščita: CS21.
• Klasifikacija prehodne zaščite: tip 2 / razred II.
• Konfiguracija CS21: 1+1, 2 pola.
• Nazivna napetost CS21: 230 V AC.
• Frekvenca: 50–60 Hz.
• Največji razelektritveni tok Imax: 15 kA, valovna oblika 8/20 µs.
• Nazivni razelektritveni tok In: 5 kA, valovna oblika 8/20 µs.
• Kratkostična zmogljivost Isccr CS21: 10 kA.
• Največja predvarovalka CS21: 63 A gG.
• Dinamični termični odklop: da.
• Prikaz stanja CS21: vizualno z LED.
• Omrežne konfiguracije CS21: TT in TNS.
• Načini zaščite: L-N / N-PE.
• Format CS21: monoblok.
• Moduli zaščite pred trajno prenapetostjo + IGA: 3.
• Moduli CS21: 1.
• Približna zasedba sklopa: 4 DIN-moduli.
• Montaža: DIN-letev.
• Dovoljen tog vodnik CS21: 6–35 mm².
• Dovoljen gibek vodnik CS21: 6–25 mm².
• Izolacijski material CS21: polikarbonat.
• Gorljivost: UL94 V-0.
• Delovna temperatura CS21: -40 do +85 °C.
• Relativna vlažnost CS21: 5–95 %.
• Standardi prehodne zaščite: IEC 61643-11 / EN IEC 61643-11.
• EAN sklopa: 8435297856047.

Celovita zaščita za enofazne razdelilnike 40 A

Cirprotec 77706397C omogoča združitev v enem sklopu IGA karakteristike C 40 A, POP zaščite pred trajno prenapetostjo in odvodnika tipa 2 15 kA za prehodne prenapetosti. Ta kombinacija je posebej namenjena enofaznim razdelilnikom, kjer je cilj zaščititi tako inštalacijo kot priključeno opremo pred različnimi motnjami omrežne napetosti.

Predkablirana konfiguracija, modularna oblika in vgrajeni kompaktni CS21 olajšajo montažo ter zmanjšajo potreben prostor v primerjavi z rešitvami, sestavljenimi iz povsem ločenih naprav.

Pomembno: referenca 77706397C vključuje zaščito pred prehodno prenapetostjo poleg trajne zaščite in IGA, navedenih v naslovu. Izbira, usklajevanje in namestitev sklopa morajo biti izvedeni v skladu z omrežno shemo in navodili podjetja Cirprotec.
