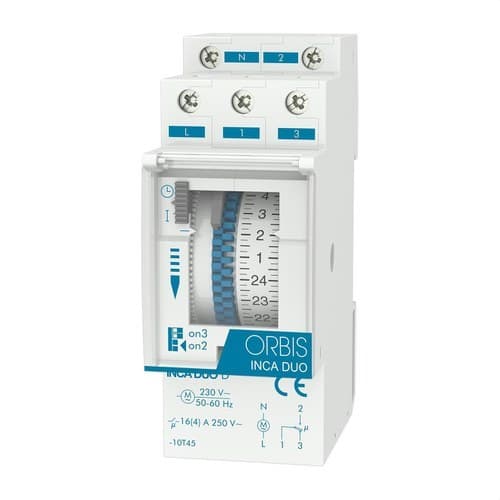

Analógový časový spínač INCA DUO D 230V

Analogni časovni stikalo Orbis INCA DUO D, referenca OB330132, je modularni elektromehanski programator, zasnovan za avtomatizacijo dnevnega vklopa in izklopa električnih tokokrogov. Deluje na 230 V, ima 24-urno številčnico z najmanjšimi programskimi intervali 15 minut in razpolaga s preklopnim kontaktom brez potenciala 16(4) A pri 250 V AC.

Njegova oblika 2 modulov omogoča neposredno montažo na DIN letev v električne razdelilne omarice. Programiranje je preprosto, saj se izvede s premikanjem zatičev na stranski številčnici, zato je še posebej primeren za razsvetljavo, ogrevanje, vodne črpalke, namakalne sisteme in drugo opremo, ki mora vsak dan ponavljati isti urnik.

Dnevno programiranje 24 ur

Orbis INCA DUO D vključuje dnevno programsko številčnico, ki zaključi en cikel vsakih 24 ur. Nastavljeni urnik se samodejno ponavlja vsak dan, dokler naprava deluje v samodejnem načinu.

Številčnica ima 96 zatičev, kar zagotavlja ločljivost 15 minut. To omogoča nastavitev različnih obdobij vklopa in izklopa skozi dan brez uporabe digitalnih menijev, aplikacij ali zunanje opreme.

Najmanjši časovni interval 15 minut

Vsak zatič predstavlja interval 15 minut, kar je najmanjši časovni interval programatorja. Ta ločljivost je primerna za številne domače in profesionalne aplikacije, kjer morajo naprave delovati v časovnih pasovih.

Orbisova navedena natančnost preklopa za dnevno različico je približno ±5 minut.

Preklopni kontakt brez potenciala

INCA DUO D ima izhod s preklopnim kontaktom, normalno odprtim in normalno zaprtim. Ker gre za kontakt brez potenciala, omogoča prilagodljivo integracijo v različne krmilne in nadzorne tokokroge.

Njegova preklopna zmogljivost je 16(4) A pri 250 V AC, pri čemer je treba vedno upoštevati največje obremenitve, ki jih določa Orbis glede na vrsto priključenega porabnika.

Združljiv z različnimi vrstami razsvetljave

Poleg združljivih krmilnih in avtomatizacijskih naprav lahko INCA DUO D upravlja različne tehnologije razsvetljave v mejah, ki jih določa proizvajalec:

• Žarnice z žarilno nitko: do 3000 W.
• Fluorescenčne sijalke: do 1200 VA.
• Nizkonapetostne halogenske sijalke 12 V AC: do 2000 VA.
• Halogenske sijalke 230 V AC: do 3000 W.
• Varčne sijalke: do 1000 VA.
• Downlighti: do 900 VA.
• LED razsvetljava: do 100 VA.

Dnevna različica brez rezerve delovanja

Referenca OB330132 se nanaša posebej na različico INCA DUO D brez rezerve delovanja. Zato naprava ne vključuje baterije za ohranjanje delovanja ure ob izpadu električnega napajanja.

Nastavitev, izvedena z zatiči, ostane fizično konfigurirana, vendar bo po izpadu napajanja morda treba ponovno nastaviti trenutni čas programatorja.

Kompaktna oblika 2 DIN modulov

INCA DUO D zavzema le 2 DIN modula, kar ustreza 35 mm širine. Njegove zunanje mere so približno 35 x 90 x 66 mm, kar olajša vgradnjo poleg odklopnikov, diferenčnih stikal, kontaktorjev in drugih elementov v omarici.

Montaža poteka na DIN letev, električna povezava pa prek vijačnih sponk. Omogoča vodnike do 4 mm², Orbis pa navaja največji zatezni moment 0,8 Nm.

Nizka lastna poraba

Mehanizem ima lastno porabo približno 0,5 W, kar ustreza 0,6 VA. Tako je poraba za delovanje programatorja nizka.

Natančnost s kvarčnim mehanizmom

INCA DUO uporablja kvarčno tehnologijo in ponuja natančnost teka ±1 sekundo na 24 ur pri referenčni temperaturi 23 °C. To omogoča stabilno dnevno programiranje v normalnih pogojih delovanja, dokler je naprava pod napajanjem.

Zaščita IP20 za vgradnjo v omarico

Programator ima stopnjo zaščite IP20 v skladu z EN 60529 in razred II ob pravilni montaži. Zasnovan je za vgradnjo v električne omarice, zaščitene pred vodo in neposrednim dostopom do aktivnih delov.

Njegovo delovno temperaturno območje je med -10 in +45 °C, za transport in skladiščenje pa dopušča temperature med -20 in +60 °C.

Uporaba Orbis INCA DUO D

Dnevno programiranje in preklopni kontakt omogočata uporabo tega časovnega stikala v širokem naboru inštalacij:

• Zunanja razsvetljava.
• Izložbe in svetlobni napisi.
• Sistemi ogrevanja.
• Vodne črpalke.
• Namakalni sistemi.
• Samodejni sistemi napajanja.
• Inštalacije v stanovanjih in skupnostih.
• Trgovine, pisarne in javne stavbe.
• Združljive kmetijske in industrijske aplikacije.

Tehnične lastnosti Orbis INCA DUO D OB330132

• Blagovna znamka: Orbis.
• Referenca: OB330132.
• Model: INCA DUO D.
• Tip: modularno analogno časovno stikalo.
• Programiranje: dnevno.
• Številčnica: 24 ur.
• Število zatičev: 96.
• Najmanjši časovni interval: 15 minut.
• Natančnost preklopa: ±5 minut.
• Napajanje: 230 V AC ±10%.
• Frekvenca: 50-60 Hz.
• Rezerva delovanja: ne.
• Tip kontakta: preklopni NO/NC brez potenciala.
• Preklopna zmogljivost: 16(4) A pri 250 V AC.
• Natančnost teka: ±1 s/24 h pri 23 °C.
• Lastna poraba: 0,6 VA, približno 0,5 W.
• Največja obremenitev žarnic z žarilno nitko: 3000 W.
• Največja obremenitev fluorescenčnih sijalk: 1200 VA.
• Največja obremenitev halogenskih sijalk 12 V AC: 2000 VA.
• Največja obremenitev halogenskih sijalk 230 V AC: 3000 W.
• Največja obremenitev varčnih sijalk: 1000 VA.
• Največja obremenitev downlightov: 900 VA.
• Največja obremenitev LED: 100 VA.
• Montaža: DIN letev.
• Število modulov: 2.
• Širina: 35 mm.
• Približne mere: 35 x 90 x 66 mm.
• Neto teža: 98 g.
• Priključitev: vijačne sponke.
• Največji presek vodnika: 4 mm².
• Največji zatezni moment: 0,8 Nm.
• Stopnja zaščite: IP20 po EN 60529.
• Zaščitni razred: razred II ob pravilni montaži.
• Nazivna impulzna napetost: 4 kV.
• Delovna temperatura: -10 do +45 °C.
• Temperatura transporta in skladiščenja: -20 do +60 °C.

Enostavno dnevno programiranje za električne omarice

Orbis INCA DUO D OB330132 omogoča avtomatizacijo tokokrogov, ki vsak dan sledijo istemu urniku, z analognim sistemom, ki je enostaven za nastavitev in pregled. Njegovi 15-minutni intervali zagotavljajo dovolj prilagodljivosti za nastavitev več obdobij delovanja čez dan.

Preklopni kontakt 16(4) A, oblika 2 DIN modulov in združljivost z različnimi vrstami bremen ga naredijo praktično rešitev za stanovanjske, poslovne, kmetijske in profesionalne inštalacije.

Pomembno: ta referenca ustreza dnevni različici brez rezerve delovanja. Če je potrebno, da ura napreduje tudi med izpadi napajanja, Orbis ponuja različico INCA DUO QRD z rezervo. Priključena obremenitev mora vedno upoštevati omejitve, ki jih določa proizvajalec.
