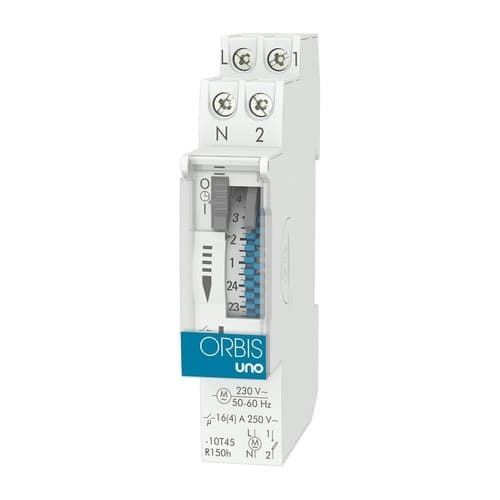

Analógový časový spínač UNO QRD 230V

Analógové časové spínače Orbis UNO QRD, referencia OB400232, je modulárny elektromechanický programátor určený na automatizáciu denného zapínania a vypínania elektrických obvodov. Funguje na 230 V, má 24-hodinový ciferník s minimálnym programovacím intervalom 15 minút a disponuje rezervou chodu 150 hodín, aby sa zachoval chod hodín aj pri výpadku napájania.

Jeho kompaktný dizajn zaberá iba 1 modul DIN s šírkou 17,5 mm, čo uľahčuje inštaláciu aj v elektrických rozvádzačoch s obmedzeným priestorom. Obsahuje normálne otvorený kontakt 16(4) A pri 250 V AC, vymeniteľnú batériu NiMH a ručný prepínač s polohami automatická prevádzka, vypnuté a trvalé zapnutie.

24-hodinové denné programovanie

Orbis UNO QRD používa analógový 24-hodinový ciferník na nastavenie časov zapnutia a vypnutia obvodu. Nastavený program sa automaticky opakuje každý deň, takže je mimoriadne praktický v aplikáciách, kde je prevádzkový čas rovnaký od pondelka do nedele.

Ciferník obsahuje 96 programovacích segmentov. Každý predstavuje interval 15 minút, čo umožňuje nastaviť rôzne časové úseky prevádzky počas dňa bez potreby digitálnych displejov, aplikácií alebo elektronického nastavovania.

Minimálny čas spínania 15 minút

Minimálny čas medzi naprogramovaným zapnutím a vypnutím je 15 minút. Toto rozlíšenie umožňuje presne automatizovať mnohé domáce, komunitné aj profesionálne zariadenia, ako sú osvetlenie, vykurovanie, zavlažovanie, čerpanie alebo pomocné systémy.

Orbis uvádza pre denný ciferník približnú presnosť spínania ±5 minút.

Rezerva chodu 150 hodín

Hlavný rozdiel medzi UNO QRD a modelom UNO D bez rezervy je zabudovanie nabíjateľnej batérie, ktorá udržiava chod hodín aj po strate elektrického napájania.

Orbis uvádza autonómiu 150 hodín. Vďaka tejto rezerve dočasný výpadok napájania nevyžaduje okamžité opätovné nastavenie času programátora, pretože hodiny pokračujú v chode, pokiaľ má batéria dostatočnú kapacitu.

Vymeniteľná batéria NiMH

UNO QRD používa nabíjateľnú batériu NiMH 1,2 V typu V80H. Orbis uvádza, že táto batéria je vymeniteľná, čo umožňuje jej výmenu po skončení životnosti bez potreby výmeny celého časového spínača.

Batéria sa nabíja, keď je zariadenie pripojené k elektrickému napájaniu.

Ručný prepínač s tromi polohami

Predný panel obsahuje prepínač, ktorý umožňuje zmeniť prevádzku obvodu bez zmeny nastavenej programácie. Používateľ môže zvoliť tri režimy:

• Automaticky: obvod sleduje časy nastavené pomocou segmentov.
• Vypnuté: udržiava výstup odpojený bez ohľadu na program.
• Trvalé zapnutie: udržiava výstup nepretržite pripojený.

Táto funkcia je užitočná pri údržbe, testovaní, počas dovolenky alebo v situáciách, keď je potrebné dočasne zrušiť denný program.

Normálne otvorený kontakt 16(4) A

UNO QRD obsahuje normálne otvorený kontakt so spínacou schopnosťou 16(4) A pri 250 V AC. Kontakt medzi svorkami 1 a 2 je bez napätia, čo uľahčuje jeho integráciu do rôznych riadiacich obvodov.

Maximálne prípustné zaťaženie závisí od typu pripojeného spotrebiča, preto je potrebné dodržiavať hodnoty odporúčané spoločnosťou Orbis.

Kompatibilný s rôznymi typmi záťaže

• Žiarovky: do 2500 W.
• Žiarivky: do 1200 VA.
• Nízkonapäťové halogénové žiarovky 12 V AC: do 2000 VA.
• Halogénové žiarovky 230 V AC: do 2500 W.
• Úsporné žiarovky: do 1000 VA.
• Downlighty: do 900 VA.
• LED osvetlenie: do 100 VA.

Pri elektronických záťažiach alebo zariadeniach s vysokými rozbehovými prúdmi je obzvlášť dôležité skontrolovať, aby neboli prekročené limity stanovené výrobcom.

Iba 1 modul DIN šírky

Orbis UNO QRD vyniká kompaktným formátom. Zaberá iba 17,5 mm šírky, čo zodpovedá jednému modulu DIN, a uľahčuje tak jeho zabudovanie do existujúcich rozvádzačov, kde môže byť priestor obmedzený.

Je určený na montáž na 35 mm DIN lištu podľa EN 60715 a má približné vonkajšie rozmery 17,5 x 90 x 66 mm.

Bočný ciferník a jednoduché programovanie

Bočný ciferník umožňuje priamo zobraziť a upraviť časové intervaly prevádzky. Programovanie sa vykonáva posunutím segmentov zodpovedajúcich obdobiam, počas ktorých má byť obvod zapnutý alebo vypnutý.

Keďže ide o analógový systém, nevyžaduje ponuky ani externé nástroje, čo uľahčuje počiatočné uvedenie do prevádzky aj neskoršie zmeny času.

Priehľadný plombovateľný kryt

Programovacia časť je vybavená priehľadným plombovateľným okienkom. Toto riešenie umožňuje vizuálnu kontrolu nastavenia a zároveň pomáha predchádzať náhodným zásahom alebo neoprávneným zmenám.

Táto vlastnosť je obzvlášť užitočná v bytových domoch, verejných budovách, kanceláriách, obchodoch a iných rozvádzačoch prístupných viacerým osobám.

Nízka vlastná spotreba

Vlastná spotreba uvádzaná spoločnosťou Orbis je približne 0,5 W, čo zodpovedá 0,6 VA. Jeho kremenný mechanizmus ponúka presnosť chodu ±1 sekunda za 24 hodín pri referenčnej teplote 23 °C.

Ochrana IP20 pre inštaláciu do rozvádzača

UNO QRD má stupeň ochrany IP20 podľa EN 60529 a triedu II pri správnych podmienkach montáže. Je určený na inštaláciu vo vnútri elektrických rozvádzačov chránených pred vodou a priamym prístupom k svorkám.

Jeho rozsah prevádzkovej teploty je od -10 do +45 °C. Pre prepravu a skladovanie Orbis uvádza rozsah -20 až +60 °C.

Aplikácie Orbis UNO QRD

Denné programovanie a rezerva chodu umožňujú použiť OB400232 v mnohých aplikáciách, kde je potrebné automaticky opakovať rovnaký časový režim:

• Vnútorné a vonkajšie osvetlenie.
• Výklady a svetelné reklamy.
• Systémy vykurovania.
• Vodné čerpadlá.
• Zavlažovacie systémy.
• Filtračné zariadenia bazénov.
• Elektrické zariadenia v domácnostiach a bytových domoch.
• Kancelárie a obchodné priestory.
• Verejné budovy.
• Kompatibilné priemyselné a poľnohospodárske aplikácie.

Technické vlastnosti Orbis UNO QRD OB400232

• Značka: Orbis.
• Referencia: OB400232.
• Model: UNO QRD.
• Typ: modulárny analógový časový spínač.
• Programovanie: denné.
• Ciferník: 24 hodín.
• Počet segmentov: 96.
• Minimálny čas spínania: 15 minút.
• Presnosť spínania: ±5 minút.
• Napájanie: 230 V AC ±10%.
• Frekvencia: 50-60 Hz.
• Rezerva chodu: 150 hodín.
• Batéria: NiMH 1,2 V typ V80H, nabíjateľná a vymeniteľná.
• Typ kontaktu: normálne otvorený.
• Kontakt bez napätia: áno, medzi svorkami 1-2.
• Spínacia schopnosť: 16(4) A pri 250 V AC.
• Ručné ovládanie: automaticky / vypnuté / trvalé zapnutie.
• Presnosť hodín: ±1 s/24 h pri 23 °C.
• Vlastná spotreba: 0,6 VA, približne 0,5 W.
• Maximálna záťaž žiaroviek: 2500 W.
• Maximálna záťaž žiariviek: 1200 VA.
• Maximálna záťaž halogénov 12 V AC: 2000 VA.
• Maximálna záťaž halogénov 230 V AC: 2500 W.
• Maximálna záťaž úsporných žiaroviek: 1000 VA.
• Maximálna záťaž downlightov: 900 VA.
• Maximálna záťaž LED: 100 VA.
• Montáž: 35 mm DIN lišta.
• Počet modulov: 1.
• Šírka: 17,5 mm.
• Približné rozmery: 17,5 x 90 x 66 mm.
• Čistá hmotnosť: približne 73 g.
• Pripojenie: skrutkové svorky.
• Maximálny prierez vodiča: 4 mm².
• Maximálny uťahovací moment: 0,8 Nm.
• Plombovateľný kryt: áno.
• Stupeň ochrany: IP20 podľa EN 60529.
• Trieda ochrany: trieda II pri správnych podmienkach montáže.
• Menovité impulzné napätie: 4 kV.
• Prevádzková teplota: -10 až +45 °C.
• Teplota prepravy a skladovania: -20 až +60 °C.

Denné programovanie so zálohou pri výpadkoch napájania

Orbis UNO QRD OB400232 spája jednoduchosť analógového časového spínača s rezervou chodu 150 hodín. Táto vlastnosť umožňuje udržať hodiny v prevádzke počas dočasných výpadkov napájania, čo je dôležitá výhoda oproti modelu UNO D bez rezervy.

Jeho programovanie po 15 minútach, kontakt 16(4) A, vymeniteľná batéria a formát jedného modulu DIN z neho robia mimoriadne praktické riešenie na automatizáciu denných obvodov v rozvádzačoch s obmedzeným priestorom.

Dôležité: referencia OB400232 zodpovedá dennému modelu UNO QRD s rezervou chodu. Pre týždenné programovanie má Orbis k dispozícii model UNO QRS. Inštalácia sa musí vykonať podľa pokynov výrobcu a pri dodržaní uvedených maximálnych záťaží.
