Časovač Pulsamat od 30 sekúnd do 10 minút

Časovnik Orbis PULSAMAT, referenca OB200001, je elektronski stopniščni avtomat, zasnovan za nadzor časovno vklopljene razsvetljave. Deluje na 230 V, vgradi se podometno v univerzalno dozo za mehanizme in omogoča nastavitev časa delovanja med 30 sekundami in 10 minutami.

Aktivira se z vgrajenim kapacitivnim tipalnim senzorjem na sprednji strani, brez potrebe po pritisku, ter omogoča tudi priklop dodatnih zunanjih tipk. Za razliko od PULSALUZ z 2 vodnikoma PULSAMAT uporablja 3-žilno inštalacijo in je pripravljen za delo z različnimi tehnologijami razsvetljave, vključno z LED, fluorescentnimi, halogenskimi in varčnimi sijalkami, znotraj največjih obremenitev, ki jih določa Orbis.

Nastavljiv časovni interval od 30 sekund do 10 minut

Orbis PULSAMAT omogoča izbiro časa, v katerem ostane razsvetljava prižgana po vsakem vklopu. Območje nastavitve sega od približno 30 sekund do 10 minut, kar zagotavlja prilagodljivost za stopnišča, hodnike, veže, garaže, shrambe, sanitarije in druge prehodne prostore.

Izbirnik časa je skrit za zunanjim okvirjem, kar pomaga preprečiti nenamerne spremembe ali posege po nastavitvi želenega časa.

Kapacitivni tipalni senzor

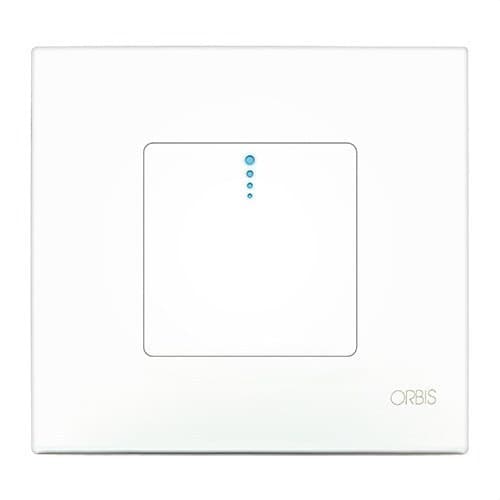

Glavni vklop se izvede s tipalnim senzorjem na sprednji strani mehanizma. Dovolj je, da se površine dotaknete, da se začne časovni interval, brez mehanskega pritiskanja tipke.

Sprednji del vključuje tudi signalno LED-lučko, ki olajša iskanje in preverjanje delovanja mehanizma.

Ponovno proženje časovnika

PULSAMAT ima funkcijo ponovnega proženja časovnika. Če se medtem ko je tokokrog vklopljen aktivira sprednji senzor ali katera koli dodatna tipka, se začne nov celoten časovni cikel.

Ta lastnost je še posebej praktična na stopniščih in v skupnih prostorih, saj lahko različni uporabniki podaljšajo čas osvetlitve med premikanjem skozi objekt.

Združljiv z zunanjimi tipkami

Poleg vgrajenega kapacitivnega senzorja PULSAMAT omogoča priklop zunanjih tipk za vklop razsvetljave z različnih točk inštalacije.

Prav tako podpira osvetljene tipke z neonsko svetilko do največje skupne porabe 6 mA pri 230 V. Na ta način ga je mogoče vključiti v inštalacije z več točkami upravljanja.

Navodila Orbis navajajo tudi, da lahko ob zaprtem kontaktu dodatne tipke prek stikala tokokrog ostane stalno vklopljen, dokler je ta kontakt zaprt.

Elektronska 3-žilna inštalacija

Referenca OB200001 uporablja 3-žilno povezavo. Ta lastnost omogoča uporabo izhodnega releja in delo z večjim naborom tehnologij razsvetljave kot pri elektronskih časovnikih z 2 vodnikoma, namenjenih le določenim obremenitvam.

Vgradnja se izvede podometno v univerzalno dozo za mehanizme 65 x 65 mm, električni priklop pa prek vijačnih sponk.

Primeren za različne vrste svetilk

Orbis PULSAMAT je primeren za različne svetlobne vire, pri čemer je treba vedno upoštevati največjo priporočeno moč za posamezno tehnologijo.

• Žarnice z žarilno nitko: do 1300 W.
• Fluorescentne sijalke: do 1200 VA.
• Nizkonapetostne halogenske sijalke 12 V AC: do 1000 VA.
• Halogenske sijalke 230 V AC: do 1300 W.
• Varčne sijalke: do 600 VA.
• Downlighti: do 400 VA.
• LED razsvetljava: do 90 VA.

Ta združljivost ga naredi za posebej vsestransko alternativo pri prenovah in zamenjavah starih stopniščnih avtomatov, kadar inštalacija uporablja različne tehnologije razsvetljave.

Izhodni rele 6 A

Časovnik vključuje rele s stikalno zmogljivostjo 6 A pri 230 V AC in cos φ = 1. Izbiro priključene obremenitve je treba opraviti ob upoštevanju tako te največje jakosti kot tudi posebnih omejitev, ki jih za posamezno tehnologijo razsvetljave določa Orbis.

Združljiv s serijo 27 podjetja Simon

Tehnični list Orbis navaja združljivost PULSAMAT z mehanizmi serije 27 podjetja Simon, kar olajša njegovo vključitev v določene obstoječe inštalacije ali projekte prenove.

Podometna oblika in diskreten dizajn

Mehanizem ima približne zunanje mere 93 x 86 x 42,5 mm in neto težo 53 g. Po vgradnji je elektronika nameščena v univerzalni dozi, na zunanji strani pa ostaneta sprednji del s tipalnim senzorjem in svetlobni indikator.

Nastavitev časa je zaščitena za okvirjem, kar ohranja čist videz in zmanjšuje možnost, da bi uporabnik po nesreči spremenil konfiguracijo.

Nizka lastna poraba

PULSAMAT ima približno lastno porabo 0,7 W, kar ustreza 5,5 VA. Naprava ostane pod napetostjo, da zaznava dotik na senzorju in elektronsko upravlja časovni interval.

Zaščita IP20 za notranje inštalacije

Časovnik ima stopnjo zaščite IP20 po EN 60529 in zaščitni razred II ob pravilni montaži. Namenjen je notranjim inštalacijam, zaščitenim pred vodo in neposredno vlago.

Delovna temperatura je med -10 in +50 °C, za transport in skladiščenje pa so dovoljene temperature med -20 in +60 °C.

Uporaba Orbis PULSAMAT

Kombinacija tipalnega senzorja, dodatnih tipk in nastavljivega časovnika ga naredi posebej primernega za upravljanje razsvetljave v prostorih, kjer ni treba, da svetila svetijo stalno.

• Stopnišča v večstanovanjskih stavbah.
• Hodniki in veže.
• Skupna dvorišča.
• Garaže.
• Kleti in shrambe.
• Sanitarije in kopalnice.
• Skupni prostori v stavbah.
• Notranja časovno krmiljena razsvetljava.

Tehnične lastnosti Orbis PULSAMAT OB200001

• Blagovna znamka: Orbis.
• Referenca: OB200001.
• Model: PULSAMAT.
• Tip: elektronski časovnik / stopniščni avtomat.
• Napajanje: 230 V AC.
• Frekvenca: 50 Hz.
• Območje časovne nastavitve: od 30 sekund do 10 minut.
• Aktivacija: kapacitivni tipalni senzor.
• Ponovno proženje: da.
• Zunanje tipke: da.
• Osvetljene tipke: do 6 mA pri 230 V.
• Električna inštalacija: 3 žile.
• Vrsta kontakta: rele.
• Stikalna zmogljivost: 6 A pri 230 V AC, cos φ = 1.
• Lastna poraba: 0,7 W, približno 5,5 VA.
• Največja obremenitev žarnic z žarilno nitko: 1300 W.
• Največja obremenitev fluorescentnih sijalk: 1200 VA.
• Največja obremenitev halogenskih 12 V AC: 1000 VA.
• Največja obremenitev halogenskih 230 V AC: 1300 W.
• Največja obremenitev varčnih sijalk: 600 VA.
• Največja obremenitev downlightov: 400 VA.
• Največja obremenitev LED: 90 VA.
• Montaža: podometno v univerzalno dozo za mehanizme.
• Združljiva doza: 65 x 65 mm.
• Priklop: vijačne sponke.
• Presek vodnika: 0,75-1,5 mm².
• Največji zatezni moment: 0,4 Nm.
• Stopnja zaščite: IP20 po EN 60529.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -10 do +50 °C.
• Temperatura transporta in skladiščenja: -20 do +60 °C.
• Mere: 93 x 86 x 42,5 mm.
• Neto teža: 53 g.
• Združljivost: serija 27 podjetja Simon.

Časovno krmiljenje za LED in klasično razsvetljavo

Orbis PULSAMAT OB200001 združuje tipalno aktivacijo s časovnikom do 10 minut in možnostjo priklopa dodatnih tipk. Njegova 3-žilna inštalacija in izhod prek releja omogočata uporabo z LED razsvetljavo ter z različnimi tehnologijami svetilk znotraj obremenitev, ki jih določa proizvajalec.

V primerjavi s stalno vklopljeno razsvetljavo časovnik omogoča samodejni izklop tokokroga po izteku izbranega obdobja, zato je praktična rešitev za avtomatizacijo stopnišč in drugih skupnih ali prehodnih prostorov.

Pomembno: vgradnjo PULSAMAT mora izvesti usposobljeno osebje v skladu s priključno shemo Orbis. Proizvajalec priporoča, da se naprava ne namešča v bližino virov posebej močnih elektromagnetnih polj in da se vedno upoštevajo največje obremenitve, navedene za posamezno vrsto razsvetljave.
