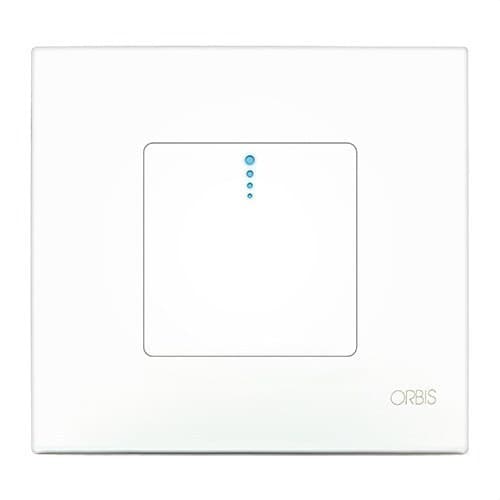

Časovač pulzného osvetlenia od 30 sekúnd do 10 minút

Orbis PULSALUZ, referenca OB200000, je elektronski časovni rele za avtomatizacijo vklopa svetlobnih tokokrogov za določen čas. Vgradi se v univerzalno dozo za mehanizme, deluje pri 230 V in omogoča nastavitev časovnega intervala med 30 sekundami in 10 minutami, zato je posebej primeren za stopnišča, hodnike, veže, garaže, kleti, shrambe, stranišča in druge prehodne prostore.

Vklop se izvede z vgrajenim kapacitivnim tipalnim senzorjem na sprednji strani, zato je dovolj, da se ga dotaknete, brez potrebe po pritisku. Omogoča tudi priklop dodatnih zunanjih tipk in ima funkcijo ponovnega zagona: če se ga ponovno aktivira med potekajočim časovnim intervalom, začne nov celoten cikel.

Nastavljiv časovni interval od 30 sekund do 10 minut

PULSALUZ omogoča nastavitev časa delovanja osvetlitve med približno 30 sekundami in 10 minutami. Nastavitveni izbirnik je skrit za zunanjim okvirjem, kar pomaga preprečiti naključne spremembe ali nepooblaščene posege po nastavitvi.

Ta nastavitev omogoča prilagoditev delovanja posameznemu prostoru. Krajši časi so primerni za hitro prehodne prostore, daljša obdobja pa omogočajo daljši vklop osvetlitve na stopniščih, v garažah, straniščih ali skupnih prostorih.

Vgrajen kapacitivni tipalni senzor

Ena glavnih značilnosti Orbis PULSALUZ je upravljanje s kapacitivnim senzorjem. Uporabnik mora za aktivacijo časovnega intervala le vzpostaviti stik s sprednjo površino, brez mehanskega pritiskanja tipke.

Sprednja stran vključuje tudi signalno LED-diodo, ki olajša prepoznavo mehanizma.

Funkcija ponovnega zagona

Časovni rele je med delovanjem ponastavljiv. Vsakič, ko se senzor ponovno dotakne ali se aktivira ena od zunanjih tipk, medtem ko je osvetlitev še vedno vklopljena, se časovni interval začne znova od začetka.

Ta funkcija je posebej uporabna na stopniščih in v skupnih prostorih, saj lahko različni uporabniki samodejno podaljšajo čas vklopa med uporabo instalacije.

Združljiv z zunanjimi tipkami

Poleg vgrajenega tipalnega senzorja PULSALUZ podpira dodatne zunanje tipke. Tako je mogoče isti tokokrog aktivirati z različnih točk na stopnišču, hodniku ali v skupnem prostoru.

Orbis navaja združljivost z osvetljenimi tipkami s tokom do 6 mA pri 230 V. Če je kontakt dodatne tipke zadržan zaprt s stikalom, lahko naprava ostane trajno vklopljena, dokler ta kontakt ostaja zaprt.

2-žilna namestitev

Orbis PULSALUZ uporablja elektronsko 2-žilno namestitev, kar je posebej uporabno pri določenih prenovah in zamenjavah časovnih mehanizmov, kjer v dozi mehanizma ni na voljo nevtralnega vodnika.

Montira se v univerzalno vgradno dozo velikosti 65 x 65 mm. Električna povezava se izvede s pomočjo vijačnih sponk za vodnike preseka 0,75 do 1,5 mm².

Zasnovan za žarnice z žarilno nitko in halogenske sijalke

Referenca OB200000 je posebej zasnovana za bremena osvetlitve z žarilno nitko in halogenska bremena. Proizvajalec določa naslednja priporočena območja obremenitve:

• Žarnice z žarilno nitko: od 25 do 500 W.
• Nizkonapetostne halogenske sijalke 12 V AC: od 50 do 300 VA.
• Halogenske sijalke 230 V AC: od 18 do 500 W.

Pomembno: Orbis izrecno navaja, da PULSALUZ ni primeren za elektronska bremena. Ne sme se uporabljati s fluorescenčnimi sijalkami, varčnimi sijalkami, elektronskimi downlighti ali LED-osvetlitvijo. Za tovrstna bremena je treba izbrati časovne releje Orbis, ki so posebej združljivi.

Zaščita z hitrim varovalko

Časovni rele ima vgrajeno hitro varovalko tipa F 3,15 A, ki ni zamenljiva. Preklopni element je polprevodniškega tipa, primeren za elektronsko delovanje naprave znotraj bremen, ki jih določa proizvajalec.

Nizka lastna poraba

Lastna poraba PULSALUZ je približno 0,7 W, kar ustreza 5,3 VA. Ker gre za časovni rele, ki je trajno nameščen v tokokrogu, ta nizka poraba omejuje energijo, potrebno za delovanje krmilnega sistema.

Zasnova za vgradno montažo

Mehanizem ima približne zunanje mere 93 x 86 x 42,5 mm in neto težo 48 g. Pripravljen je za montažo v univerzalno dozo, njegova zasnova pa omogoča neposredno integracijo sistema časovnega krmiljenja v območje upravljanja osvetlitve.

Tehnični list Orbis dodatno navaja združljivost z mehanizmi serije 27 podjetja Simon, kar olajša integracijo v določene obstoječe instalacije.

Zaščita IP20 za notranje prostore

PULSALUZ ima stopnjo zaščite IP20 po standardu EN 60529 in zaščitni razred II ob pravilni namestitvi. Namenjen je notranjim instalacijam, zaščitenim pred neposredno vlago.

Območje delovne temperature je med -10 in +50 °C, za transport in skladiščenje pa dopušča temperature med -20 in +60 °C.

Uporaba Orbis PULSALUZ

PULSALUZ je namenjen predvsem instalacijam, kjer mora osvetlitev ostati aktivna le omejen čas. Med običajne uporabe sodijo:

• Stopnišča v večstanovanjskih stavbah.
• Hodniki in veže.
• Skupna dvorišča.
• Garaže.
• Kleti in shrambe.
• Kopalnice in stranišča.
• Skupni prostori v stavbah.
• Prehodni prostori z združljivo osvetlitvijo z žarilno nitko ali halogensko osvetlitvijo.

Tehnične značilnosti Orbis PULSALUZ OB200000

• Blagovna znamka: Orbis.
• Referenca: OB200000.
• Model: PULSALUZ.
• Tip: elektronski časovni rele / stopniščni avtomat.
• Napajanje: 230 V AC.
• Frekvenca: 50 Hz.
• Časovni interval: od 30 sekund do 10 minut.
• Upravljanje: kapacitivni tipalni senzor.
• Zunanje tipke: da.
• Osvetljene tipke: združljive do 6 mA pri 230 V.
• Funkcija ponovnega zagona: da.
• Električna namestitev: 2 žili.
• Montaža: vgradna v univerzalno dozo za mehanizem.
• Priporočena doza: univerzalna 65 x 65 mm.
• Tip kontakta: polprevodniški.
• Notranja zaščita: hitra varovalka F 3,15 A, nezamenljiva.
• Lastna poraba: 0,7 W (5,3 VA).
• Žarnice z žarilno nitko: 25-500 W.
• Halogenska obremenitev 12 V AC: 50-300 VA.
• Halogenska obremenitev 230 V AC: 18-500 W.
• Združljivost s fluorescenčnimi sijalkami: ne.
• Združljivost z varčnimi sijalkami: ne.
• Združljivost z elektronskimi downlighti: ne.
• Združljivost z LED: ne.
• LED indikator: da.
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -10 do +50 °C.
• Temperatura transporta in skladiščenja: -20 do +60 °C.
• Presek vodnika: 0,75-1,5 mm².
• Največji zatezni moment: 0,4 Nm.
• Mere: 93 x 86 x 42,5 mm.
• Neto teža: 48 g.
• Združljivost: serija 27 podjetja Simon.

Enostaven časovni interval z enim dotikom

Orbis PULSALUZ OB200000 združuje tipko in časovni rele v enem samem mehanizmu, kar omogoča upravljanje osvetlitve preprosto z dotikom sprednjega senzorja. Nastavitev od 30 sekund do 10 minut in možnost dodajanja zunanjih tipk ga naredita praktično rešitev za avtomatizacijo svetlobnih tokokrogov v prehodnih prostorih.

Njegova 2-žilna namestitev olajša določene zamenjave in prenove, medtem ko skrite nastavitve pomagajo ohraniti izbrano konfiguracijo po namestitvi.

Pomembno: PULSALUZ je zasnovan izključno za žarnice z žarilno nitko in halogenska bremena, ki jih določa Orbis. Ni združljiv z LED-osvetlitvijo ali drugimi elektronskimi bremeni. Prav tako ni dovoljeno priključiti več mehanizmov PULSALUZ za upravljanje istega bremena.
