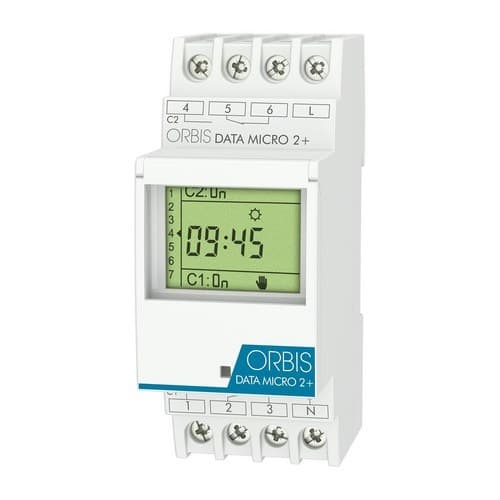

Digitálne časové spínače DATA MICRO 2+

Digitálny časový spínač Orbis DATA MICRO 2+, referencia OB171912N, je modulárny programátor 230 V určený na automatizáciu dvoch nezávislých elektrických okruhov pomocou programovania po sekundách, denne alebo týždenne. Disponuje dvoma prepínacími beznapäťovými kontaktmi 16(10) A, až 32 programami, impulznou funkciou od 1 do 59 sekúnd a špeciálnym dovolenkovým režimom až na 99 dní.

Montuje sa na DIN lištu a zaberá iba 2 moduly. Programovanie sa vykonáva pomocou sprievodného menu s ikonami a LCD displeja, ktorý zobrazuje potrebné informácie na nastavenie časov a kontrolu prevádzkového stavu. Navyše obsahuje zálohu chodu pomocou lítiovej batérie, automatickú zmenu letného a zimného času a možnosť dočasného alebo trvalého manuálneho ovládania.

Dva nezávislé okruhy

Referencia OB171912N zodpovedá konkrétne modelu DATA MICRO 2+, vybavenému dvoma nezávislými výstupnými okruhmi. Každý okruh má jeden prepínací beznapäťový kontakt, čo umožňuje ovládať dve rôzne záťaže alebo zariadenia pomocou jediného časového spínača.

Každý výstup ponúka vypínaciu schopnosť 16(10) A pri 250 V AC, čím poskytuje kompaktné riešenie pre inštalácie, kde je potrebné automatizovať dva okruhy bez použitia dvoch samostatných programátorov.

Až 32 denných alebo týždenných programov

DATA MICRO 2+ umožňuje uložiť až 32 programov zapnutia a vypnutia. Ovládacie úkony možno nastaviť denne alebo týždenne, čím sa prispôsobí prevádzka každej inštalácie plánovaným časom.

Táto kapacita je vhodná na automatizáciu osvetlenia, klimatizácie, elektrických zavlažovacích čerpadiel, sirén, signalizácie a ďalších zariadení, ktoré sa majú zapínať alebo vypínať v určených momentoch.

Programovanie s presnosťou 1 sekundy

Programátor ponúka minimálny čas ovládania 1 sekundu a presnosť programovania na sekundu. Jeho vnútorné hodiny využívajú kremenný kryštál a majú presnosť chodu ±1 sekunda za 24 hodín pri referenčnej teplote 23 °C.

Tieto vlastnosti umožňujú používať DATA MICRO 2+ ako pre bežné časové programy, tak aj pre aplikácie vyžadujúce krátke a presné spínania.

Impulzná funkcia od 1 do 59 sekúnd

Okrem bežného zapínania a vypínania v určenom čase umožňuje Orbis DATA MICRO 2+ programovať impulzy s dĺžkou od 1 do 59 sekúnd.

Táto funkcia je obzvlášť užitočná pre aplikácie ako školské sirény, akustická signalizácia, dočasná aktivácia relé, automatizácia a ďalšie zariadenia, ktoré majú zostať pripojené len niekoľko sekúnd.

Špeciálne dovolenkové obdobie až 99 dní

DATA MICRO 2+ umožňuje nastaviť špeciálne dovolenkové obdobie až na 99 dní. Počas tohto intervalu možno dočasne deaktivovať bežné programy bez potreby ich vymazania.

Po skončení špeciálneho obdobia môže zariadenie obnoviť predtým nastavenú časovú prevádzku, čo uľahčuje správu kancelárií, škôl, obchodov a ďalších objektov s obdobím uzávierky.

Dočasné alebo trvalé manuálne ovládanie

Výstupy možno ovládať manuálne priamo z programátora. Orbis umožňuje vykonať dočasné zmeny stavu kontaktov alebo nastaviť trvalé zapnutie či vypnutie, keď je potrebné dočasne zrušiť automatické programovanie.

Táto funkcia uľahčuje údržbu, testovanie a situácie, keď používateľ potrebuje priamo ovládať okruhy.

Automatická zmena letného a zimného času

Časový spínač obsahuje správu prechodu medzi zimným a letným časom. Možno ho nastaviť tak, aby automaticky vykonal zmenu podľa európskeho kalendára, naprogramovať ho individuálne alebo úplne deaktivovať.

Táto vlastnosť odstraňuje potrebu manuálneho nastavovania času zariadenia v inštaláciách, kde sa používa sezónna zmena času.

Záloha chodu až 4 roky

Orbis DATA MICRO 2+ obsahuje vnútornú lítiovú batériu, ktorá poskytuje zálohu chodu až 4 roky bez elektrického napájania. Týmto spôsobom môžu hodiny a programy zostať zachované aj počas dlhších výpadkov napájania alebo v obdobiach, keď je zariadenie odpojené od siete.

Podľa oficiálneho technického listu nie je lítiová batéria tejto verzie vymeniteľná.

LCD displej a programovanie vedené ikonami

Zariadenie je vybavené LCD displejom a systémom programovania pomocou ikon, ktorý uľahčuje prístup k jednotlivým funkciám. Používaný časový formát je 24-hodinový.

Predný panel obsahuje priehľadné plombovateľné okienko, určené na sťaženie neoprávnených zásahov po dokončení programovania zariadenia.

Prepínacie beznapäťové kontakty

Oba okruhy DATA MICRO 2+ používajú prepínacie beznapäťové kontakty NO/NC. Táto konfigurácia rozširuje možnosti integrácie do riadiacich obvodov, pretože kontakty možno použiť na zapínanie alebo vypínanie rôznych záťaží podľa potrieb projektu.

Kontakty sú vyrobené z AgSnO₂ a ponúkajú menovitú spínaciu schopnosť 2 x 16(10) A pri 250 V AC.

Kapacita pre rôzne typy osvetlenia

Orbis uvádza nasledujúce odporúčané maximálne záťaže pre normálne otvorené kontakty:

• Žiarovky: až 3000 W.
• Žiarivky: až 1200 VA.
• Nízkonapäťové halogénové žiarovky 12 V AC: až 2000 VA.
• Halogénové žiarovky 230 V AC: až 3000 W.
• Úsporné žiarovky: až 600 VA.
• Downlighty: až 400 VA.
• LED osvetlenie: až 90 VA.

Prípustný výkon sa musí zvoliť s ohľadom na povahu záťaže a jej možné nábehové prúdy, najmä pri pripájaní elektronických zariadení alebo osvetľovacích systémov.

Kompaktný formát 2 modulov DIN

DATA MICRO 2+ sa inštaluje priamo na DIN lištu a zaberá 2 moduly so šírkou približne 35 mm. Jeho vonkajšie rozmery sú približne 35 x 88 x 65 mm.

Tento formát umožňuje integrovať dva časové kanály do elektrického rozvádzača pri minimálnom priestore, čo je obzvlášť praktické v inštaláciách s obmedzeným miestom pre nové prístroje.

Napájanie 230 V

Referencia OB171912N zodpovedá verzii napájanej 230 V AC ±10 % s menovitou frekvenciou 50/60 Hz. Vlastná spotreba uvedená spoločnosťou Orbis je 7,3 VA, čo zodpovedá približne 1,2 W.

Orbis tiež ponúka varianty DATA MICRO + a DATA MICRO 2+ pre iné napätia, preto je potrebné pred výmenou existujúceho zariadenia vždy skontrolovať referenciu.

Aplikácie Orbis DATA MICRO 2+

Kombinácia dvoch nezávislých okruhov, týždenného programovania a spínania s presnosťou na sekundu umožňuje používať DATA MICRO 2+ v mnohých rezidenčných, komerčných a profesionálnych aplikáciách.

• Programovanie vnútorného a vonkajšieho osvetlenia.
• Časové ovládanie osvetlenia v kanceláriách.
• Automatizácia elektrických čerpadiel pre zavlažovanie.
• Programovanie kompatibilných klimatizačných systémov.
• Aktivácia sirén v školách a vzdelávacích centrách.
• Ovládanie reklamných tabúľ a signalizácie.
• Automatizácia elektrických zariadení vo verejných budovách.
• Ovládanie okruhov v priemyselných inštaláciách.

Technické vlastnosti Orbis DATA MICRO 2+ OB171912N

• Značka: Orbis.
• Referencia: OB171912N.
• Model: DATA MICRO 2+.
• Typ: modulárny digitálny časový spínač.
• Napájanie: 230 V AC ±10 %.
• Frekvencia: 50/60 Hz.
• Počet okruhov: 2.
• Typ kontaktov: 2 prepínacie beznapäťové kontakty NO/NC.
• Vypínacia schopnosť: 2 x 16(10) A pri 250 V AC.
• Materiál kontaktov: AgSnO₂.
• Maximálny počet programov: 32.
• Programovanie: po sekundách, denne a týždenne.
• Minimálny čas ovládania: 1 sekunda.
• Presnosť programovania: na sekundu.
• Programovateľné impulzy: od 1 do 59 sekúnd.
• Špeciálne dovolenkové obdobie: 1 obdobie až na 99 dní.
• Manuálne ovládanie: dočasné alebo trvalé.
• Zmena leto/zima: automatická pre Európu, programovateľná alebo deaktivovateľná.
• Displej: LCD.
• Časový formát: 24 hodín.
• Plombovateľné okienko: áno.
• Záloha chodu: až 4 roky bez napájania.
• Typ batérie: vnútorná nevymeniteľná lítiová batéria.
• Presnosť hodín: ±1 s/24 h pri 23 °C.
• Vlastná spotreba: 7,3 VA, približne 1,2 W.
• Montáž: DIN lišta.
• Počet modulov: 2.
• Približné rozmery: 35 x 88 x 65 mm.
• Čistá hmotnosť: 160 g.
• Pripojenie: skrutkové svorky.
• Maximálny prierez vodiča: 4 mm².
• Maximálny uťahovací moment: 0,8 Nm.
• Stupeň krytia: IP20 podľa EN 60529.
• Trieda ochrany: Trieda II pri správnych podmienkach montáže.
• Menovité impulzné napätie: 4 kV.
• Prevádzková teplota: -10 až +45 °C.
• Prevádzkový limit: -30 až +50 °C.
• Teplota prepravy a skladovania: -35 až +60 °C.
• Maximálna záťaž žiarovky: 3000 W.
• Maximálna záťaž žiarivky: 1200 VA.
• Maximálna záťaž halogén 12 V AC: 2000 VA.
• Maximálna záťaž halogén 230 V AC: 3000 W.
• Maximálna záťaž úsporné osvetlenie: 600 VA.
• Maximálna záťaž downlighty: 400 VA.
• Maximálna záťaž LED: 90 VA.

Presné programovanie dvoch okruhov z jedného zariadenia

Orbis DATA MICRO 2+ OB171912N umožňuje centralizovať programovanie dvoch okruhov v kompaktnom zariadení s iba 2 modulmi DIN. Jeho 32 programov, beznapäťové kontakty, týždenné programovanie a impulzná funkcia prinášajú flexibilitu pre jednoduché automatizácie aj pre aplikácie vyžadujúce krátke spínania.

Záloha chodu až 4 roky, automatická zmena letného a zimného času a plombovateľné okienko dopĺňajú riešenie určené pre inštalácie, kde sa vyžaduje automatická a stabilná prevádzka bez potreby neustáleho nastavovania programátora.

Dôležité: pripojené záťaže musia rešpektovať limity stanovené spoločnosťou Orbis pre jednotlivé technológie. Inštalácia a zapojenie musia byť vykonané podľa schémy výrobcu a platných elektrických noriem.
