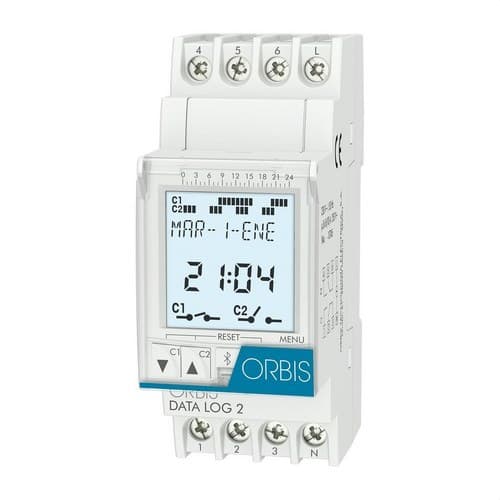

Digitálny časový spínač DATA LOG 2 230V

Orbis DATA LOG 2, referenca OB175012, je digitalni časovni stikalo za 230 V, zasnovano za avtomatizacijo dveh električnih tokokrogov neodvisno z dnevnimi, tedenskimi, impulznimi ali cikličnimi programi. Ima 40 programov, dva preklopna kontakta do 16(10) A, osvetljen LCD zaslon in montažo na DIN letev, pri čemer zavzame le 2 modula.

Njegova velika programska zmogljivost omogoča upravljanje razsvetljave, napisov, izložb, fontan, vrtov in drugih električnih tokokrogov z določenimi urniki. Vključuje tudi Bluetooth komunikacijo, samodejni preklop med poletnim in zimskim časom, posebna obdobja dopusta, števec obratovalnih ur in zamenljivo baterijo, ki ohranja uro in programiranje ob izpadu napajanja.

Dva tokokroga, ki ju je mogoče programirati neodvisno

DATA LOG 2 se od različice DATA LOG razlikuje po dveh izhodnih tokokrogih. Vsak uporablja preklopni kontakt z zmogljivostjo do 16(10) A pri 250 V AC, kar omogoča upravljanje dveh bremen ali skupin bremen z ene same naprave.

Ta konfiguracija je še posebej praktična, kadar je treba avtomatizirati dva tokokroga z različnimi urniki, ne da bi bilo treba namestiti dve ločeni časovni stikali.

Do 40 dnevnih ali tedenskih programov

Programator omogoča shranjevanje do 40 programov ter dnevne ali tedenske nastavitve. Tako je mogoče določiti različne urnike za vsak dan ali vzpostaviti zaporedja, prilagojena običajnemu delovanju inštalacije.

Napravа ponuja programsko natančnost na sekundo in uro, krmiljeno s kvarčnim kristalom, s specifikacijo natančnosti ±1 sekunda na 24 ur pri 23 °C.

VKLOP/IZKLOP, impulzi in cikli

Poleg običajnih vklopov in izklopov ob določeni uri Orbis DATA LOG 2 omogoča nastavitev različnih vrst delovanja za naprednejše avtomatizacijske aplikacije.

• Fiksni čas VKLOP/IZKLOP: vklop ali izklop ob programiranih urah.
• Impulzi: delovanja s prilagodljivim trajanjem med 1 in 59 sekundami.
• Cikli: ponavljajoče delovanje z intervali od 1 do 59 sekund ali od 1 minute do 23 ur in 59 minut.
• Ročno upravljanje: začasna sprememba stanja tokokrogov.
• Stalno upravljanje: omogoča ohranitev izhoda vklopljenega ali izklopljenega ne glede na nastavljeni program.

Štirje posebni počitniški obdobji

DATA LOG 2 omogoča določitev do štirih posebnih obdobij skozi leto. Ta funkcija olajša spreminjanje običajnega delovanja med dopusti, prazniki, sezonskimi zaprtji ali drugimi izjemnimi datumi, ne da bi bilo treba izbrisati glavni tedenski program.

Zaradi teh posebnih obdobij se programator bolje prilagaja stavbam, trgovinam, skupnostim, pisarnam in inštalacijam, kjer se urniki v določenih delih leta spreminjajo.

Samodejni preklop med poletnim in zimskim časom

Naprava vključuje samodejni preklop med poletnim in zimskim časom, nastavljiv po državi. To funkcijo je mogoče tudi izklopiti, kadar to zahtevajo potrebe inštalacije.

Ta lastnost odpravlja potrebo po ročnem popravljanju ure ob vsakem sezonskem prehodu časa.

Programiranje in upravljanje prek Bluetootha

Serija DATA LOG omogoča konfiguracijo prek Bluetooth komunikacije in združljivih mobilnih naprav, poleg tega pa tudi neposredno programiranje prek sprednjih upravljalnih elementov naprave.

Orbis ponuja aplikacije za programiranje in upravljanje serije DATA LOG, kar olajša pripravo in spreminjanje urnikov s pametnega telefona ali združljive tablice.

Osvetljen LCD zaslon

DATA LOG 2 ima velik osvetljen LCD zaslon, ki prikazuje potrebne informacije za nastavitev in preverjanje delovanja naprave. Zaslon omogoča prikaz ure, programa in stanja izhodov ter dnevnega časovnega poteka.

Časovni format je mogoče izbrati med 12 in 24 urami, osvetlitev pa olajša branje, kadar je časovno stikalo nameščeno v razdelilnikih z manjšo osvetlitvijo.

Rezerva delovanja z zamenljivo baterijo CR2032

Časovno stikalo vključuje zamenljivo baterijo CR2032 3 V in 220 mAh. Po tehničnem listu podjetja Orbis rezerva doseže do 5 let z baterijo in brez priklopa na omrežje, medtem ko lahko življenjska doba baterije doseže približno 10 let, ko je naprava napajana.

Poleg tega, če je baterija prazna ali ni nameščena, kondenzator velike kapacitete omogoča ohranitev programiranja približno 48 ur brez električnega napajanja.

Števec obratovalnih ur

DATA LOG 2 vključuje števec obratovalnih ur kanalov, kar je uporabna funkcija za spremljanje časa, v katerem so bile določene obremenitve aktivne.

Te informacije lahko pomagajo pri načrtovanju vzdrževanja svetilk, električne opreme ali drugih naprav, ki jih upravlja programator.

Zaklep tipkovnice in plombirni pokrov

Za preprečevanje nenamernih ali nepooblaščenih sprememb nastavitev ima naprava funkcijo zaklepa tipkovnice. Vključuje tudi plombirni sprednji pokrov za zaščito dostopa do upravljalnih elementov.

Te lastnosti so še posebej uporabne v skupnostih, javnih stavbah, trgovinah in profesionalnih inštalacijah, kjer je električna omarica lahko dostopna različnim uporabnikom.

Kompaktna montaža na DIN letev

Orbis DATA LOG 2 je zasnovan za namestitev na DIN letev in zavzame le 2 modula. Njegove zunanje mere so približno 35 x 88 x 65 mm, z vgradno globino približno 60 mm.

Majhna širina omogoča vgradnjo dveh neodvisnih programskih kanalov v omarico, pri čemer zavzame manj prostora kot dva posamezna programatorja.

Preklopna zmogljivost

Vsak od dveh tokokrogov ima preklopno zmogljivost 16(10) A pri 250 V AC. Orbis določa različne priporočene največje obremenitve glede na priključeno tehnologijo.

• Žarnice z žarilno nitko: do 3000 W.
• Fluorescenčne sijalke: do 1200 VA.
• Nizkonapetostne halogenske sijalke 12 V: do 2000 VA.
• Halogenske sijalke 230 V: do 3000 W.
• Varčne sijalke: do 600 VA.
• Downlighti: do 400 VA v konfiguracijah brez zaznavanja prehoda skozi ničlo.
• LED: do 90 VA v konfiguracijah brez zaznavanja prehoda skozi ničlo.

Dovoljene zmogljivosti se lahko razlikujejo pri uporabi preklapljanja z zaznavanjem prehoda skozi ničlo. V vseh primerih je treba upoštevati največje obremenitve, ki jih je določil Orbis za konkretno konfiguracijo naprave.

Uporaba Orbis DATA LOG 2

Zaradi dveh kanalov, tedenskega programiranja ter možnosti impulzov in ciklov se DATA LOG 2 lahko uporablja v številnih stanovanjskih, poslovnih in industrijskih aplikacijah.

• Upravljanje razsvetljave v večstanovanjskih stavbah.
• Zunanja in dekorativna razsvetljava.
• Razsvetljava izložb in trgovin.
• Vklop in izklop svetlobnih napisov.
• Upravljanje cestne ali javne razsvetljave.
• Avtomatizacija fontan in vrtov.
• Programiranje namakalnih sistemov.
• Časovno upravljanje tokokrogov v pisarnah in javnih stavbah.
• Avtomatizacija električne opreme v industrijskih inštalacijah.

Tehnične značilnosti Orbis DATA LOG 2 OB175012

• Blagovna znamka: Orbis.
• Referenca: OB175012.
• Model: DATA LOG 2.
• Tip: modularno digitalno časovno stikalo.
• Napajanje: 230 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Število tokokrogov: 2.
• Tip kontaktov: preklopni.
• Preklopna zmogljivost: 2 x 16(10) A / 250 V AC.
• Število programov: do 40.
• Programiranje: dnevno in tedensko.
• Posebno programiranje: do 4 letna obdobja.
• Delovanja: fiksni čas VKLOP/IZKLOP, ročno, stalno, impulzi in cikli.
• Trajanje impulzov: od 1 do 59 sekund.
• Cikli: od 1 do 59 sekund in/ali od 1 minute do 23 ur in 59 minut.
• Poletni/zimski čas: samodejno po državi ali izklopljivo.
• Števec ur: da, po kanalu.
• Zaslon: osvetljen LCD.
• Časovni format: 12/24 ur.
• Bluetooth: Bluetooth 5 LE.
• Zaklep tipkovnice: da.
• Plombirni pokrov: da.
• Baterija: CR2032, 3 V, 220 mAh, zamenljiva.
• Rezerva z baterijo brez napajanja: do 5 let.
• Življenjska doba baterije ob napajanju naprave: do 10 let.
• Rezerva brez baterije in brez napajanja: približno 48 ur.
• Natančnost ure: ±1 s/24 h pri 23 °C.
• Lastna poraba pri 230 V: 1,3 W, približno 4 VA.
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II ob pravilni montaži.
• Nazivna impulzna napetost: 4 kV.
• Delovna temperatura: -10 do 55 °C.
• Temperatura skladiščenja in transporta: -35 do 60 °C.
• Montaža: DIN letev.
• Širina: 2 DIN modula.
• Približne mere: 35 x 88 x 65 mm.
• Neto teža: približno 120 g.
• Priključitev: vijačne sponke.
• Prerez vodnika: 1-6 mm² pri togih ali gibljivih kablih.
• Največji zatezni moment: 0,8 Nm.

Napredno programiranje za dva tokokroga v samo 2 modulih

Orbis DATA LOG 2 OB175012 ponuja celovito rešitev za avtomatizacijo dveh električnih tokokrogov z ene same naprave. Njegovih 40 programov, impulzni in ciklični načini, štirje posebni časovni intervali, osvetljen zaslon in Bluetooth komunikacija omogočajo prilagoditev od preprostih časovnih krmiljenj do inštalacij z naprednejšimi programskimi zahtevami.

Rezerva delovanja, samodejni preklop med poletnim in zimskim časom, števec ur in zaklep tipkovnice dopolnjujejo programator, namenjen tako stanovanjskim kot tudi poslovnim, skupnostnim in industrijskim inštalacijam.

Pomembno: pred priklopom bremen je treba preveriti njihovo naravo, tok in zagonsko moč, da se upoštevajo omejitve, ki jih določa Orbis. Namestitev in ožičenje mora izvesti usposobljeno osebje v skladu s shemo proizvajalca in veljavnimi električnimi predpisi.
