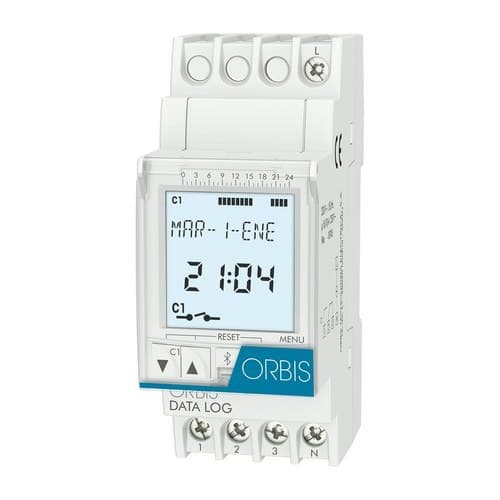

Digitálny časový spínač DATA LOG 230V

Orbis DATA LOG, referenčna številka OB174012, je digitalna časovna stikala za 230 V, zasnovana za avtomatizacijo vklopa in izklopa električnega tokokroga z dnevnimi ali tedenskimi programi. Vključuje preklopni kontakt 16(10) A, zmogljivost do 40 programov, osvetljen LCD-zaslon in Bluetooth komunikacijo ter ponuja napredno rešitev za upravljanje razsvetljave, namakanja, izložb, svetlobnih napisov, fontan in druge električne opreme.

Njegova modularna oblika z 2 modula omogoča neposredno montažo na DIN letev v električni omarici. Poleg običajnih vklopov in izklopov podpira kratke impulze, ponavljajoče se cikle, posebna obdobja dopustov, samodejni preklop poletni-zimski čas ter začasne ali trajne ročne vklopne ukaze.

Dnevno in tedensko programiranje z do 40 programi

DATA LOG omogoča nastavitev do 40 programov, da se delovanje tokokroga prilagodi dejanskim urnikom posamezne inštalacije. Možno je nastaviti različne programe glede na dan v tednu ali združiti več dni, kadar morajo uporabljati enake urnike.

Ta prilagodljivost omogoča avtomatizacijo stanovanjskih, poslovnih, skupnostnih ali profesionalnih inštalacij, pri čemer se preprečijo nepotrebni vklopi in zagotovi delovanje naprav le v predvidenih časovnih intervalih.

En preklopni tokokrog 16(10) A

Referenca OB174012 ustreza različici DATA LOG z enim tokokrogom. Vključuje preklopni kontakt z izklopno zmogljivostjo 16(10) A pri 250 V AC, kar omogoča neposredno krmiljenje različnih vrst bremen v mejah, ki jih določa Orbis.

Za aplikacije, ki zahtevajo upravljanje dveh neodvisnih tokokrogov, Orbis ponuja različico DATA LOG 2, medtem ko je referenca OB174012 posebej namenjena krmiljenju enega samega tokokroga.

Vklopi/izklopi, impulzi in cikli

Poleg običajnih programov s fiksnim časom Orbis DATA LOG omogoča nastavitev različnih vrst delovanja za bolj specifične avtomatizacijske aplikacije.

• Fiksni čas ON/OFF: vklop ali izklop tokokroga ob programiranih urah.
• Impulzi: delovanja s programiranim trajanjem od 1 do 59 sekund.
• Cikli: ponavljajoče se sekvence od 1 do 59 sekund in/ali od 1 minute do 23 ur in 59 minut.
• Ročno delovanje: omogoča začasno spremembo stanja tokokroga.
• Trajno delovanje: ohranja izhod vklopljen ali izklopljen ne glede na časovni program.

Programiranje prek Bluetootha

Trenutna različica DATA LOG OB174012 vključuje komunikacijo Bluetooth 5 LE kot standard, kar omogoča programiranje s kompatibilnega pametnega telefona poleg neposredne uporabe sprednjih upravljalnih elementov naprave.

Ta povezljivost olajša ustvarjanje in spreminjanje urnikov, ko je programator nameščen v električni omarici, ter omogoča upravljanje njegovih funkcij prek združljivih Orbisovih programskih rešitev.

Osvetljen LCD-zaslon

DATA LOG vključuje grafični osvetljen LCD-zaslon, ki omogoča jasen pregled ure, programa in stanja tokokroga. Naprava prikazuje tudi dnevni časovni diagram, ki olajša vizualizacijo nastavljenih obdobij delovanja.

Osvetlitev in nastavitev kontrasta poenostavita programiranje in vzdrževanje tudi takrat, ko je električna omarica nameščena v slabo osvetljenem prostoru.

Štirje posebni obdobji za dopuste in praznike

Programator omogoča določitev do štirih posebnih letnih obdobij. Ta obdobja se lahko uporabijo za začasno prilagoditev delovanja med dopusti, prazniki, zaprtjem podjetja ali drugimi datumi, ko se običajni urnik inštalacije spremeni.

Tako ni treba vsakič, ko pride do izjeme v koledarju, izbrisati običajnega tedenskega programa.

Samodejni preklop poletni-zimski čas

DATA LOG lahko samodejno izvede preklop med poletnim in zimskim časom glede na izbrano državo. Ta funkcija se lahko tudi deaktivira, kadar značilnosti inštalacije zahtevajo ohranjanje stalnega časa skozi vse leto.

Rezerva delovanja z zamenljivo baterijo

Časovno stikalo vključuje zamenljivo baterijo CR2032 3 V in 220 mAh, namenjeno ohranjanju ure in programov ob prekinitvi omrežnega napajanja.

Trenutna dokumentacija Orbis navaja rezervo do 5 let z nameščeno baterijo in napravo odklopljeno od omrežja ter ocenjeno življenjsko dobo baterije do 10 let, ko je časovno stikalo stalno napajano.

Tudi brez delujoče baterije ima naprava kondenzator velike kapacitete, ki lahko ohrani shranjen program približno 48 ur brez napajanja.

Števec ur delovanja

DATA LOG vključuje števec ur delovanja kanala. Ta funkcija omogoča vpogled v to, koliko časa je bil tokokrog aktiviran, in je lahko posebej uporabna za načrtovanje vzdrževanja ali spremljanje uporabe svetil in druge električne opreme.

Zaklep tipkovnice in plombirni pokrov

Za preprečevanje nenamernih ali nepooblaščenih sprememb ima programator zaklep tipkovnice. Vključuje tudi plombirni sprednji pokrov, ki omogoča fizično omejitev dostopa do upravljalnih elementov.

Te lastnosti so še posebej uporabne v večstanovanjskih stavbah, javnih objektih, trgovinah, občinskih inštalacijah ter drugih električnih omaricah, dostopnih različnim osebam.

Nosilnost

Kontakt DATA LOG ponuja izklopno zmogljivost 16(10) A pri 250 V AC. Priporočene največje obremenitve so odvisne od tehnologije priključenih porabnikov.

• Žarnice z žarilno nitko: do 3000 W.
• Fluorescenčne sijalke: do 1200 VA.
• Nizkonapetostne halogenske sijalke 12 V: do 2000 VA.
• Halogenske sijalke 230 V: do 3000 W.
• Varčne sijalke: do 600 VA.
• Downlighti: do 400 VA v običajni konfiguraciji.
• LED razsvetljava: do 90 VA v običajni konfiguraciji.

Orbis dokumentira tudi višje zmogljivosti za določena elektronska bremena pri uporabi preklopa z zaznavanjem prehoda skozi ničlo. Vedno je treba preveriti konkretno konfiguracijo in upoštevati največjo moč, ki jo navaja proizvajalec.

Kompakten format 2 DIN modulov

Orbis DATA LOG je zasnovan za montažo na DIN letev in zavzame le 2 modula širine. Njegove mere so približno 35 x 88 x 65 mm, kar olajša integracijo skupaj z ostalimi krmilnimi in zaščitnimi elementi električne omarice.

Priključitev se izvede s pomočjo vijačnih sponk in omogoča toge ali gibke vodnike s presekom med 1 in 6 mm². Največji priporočeni zatezni moment, ki ga navaja proizvajalec, je 0,8 Nm.

Tehnične lastnosti Orbis DATA LOG OB174012

• Znamka: Orbis.
• Referenca: OB174012.
• Model: DATA LOG.
• Tip: modularno digitalno časovno stikalo.
• Napajanje: 230 V AC ±10%.
• Frekvenca: 50/60 Hz.
• Število tokokrogov: 1.
• Tip kontakta: preklopni.
• Izklopna zmogljivost: 16(10) A pri 250 V AC.
• Največje število programov: 40.
• Programiranje: dnevno in tedensko.
• Posebna obdobja: 4.
• Delovanja: ON/OFF, ročno, trajno, impulzi in cikli.
• Trajanje impulzov: od 1 do 59 sekund.
• Cikli: od 1 do 59 sekund in/ali od 1 minute do 23 ur in 59 minut.
• Natančnost programiranja: na sekundo.
• Natančnost ure: ±1 s/24 h pri 23 °C.
• Poletni/zimski čas: samodejno po državi ali izklopljivo.
• Števec ur: da.
• Komunikacija: Bluetooth 5 LE.
• Zaslon: osvetljen LCD.
• Format ure: 12/24 ur.
• Zaklep tipkovnice: da.
• Plombirni sprednji pokrov: da.
• Baterija: CR2032, 3 V, 220 mAh, zamenljiva.
• Rezerva z baterijo in brez omrežnega napajanja: do 5 let.
• Življenjska doba baterije ob omrežnem napajanju: do 10 let.
• Ohranjanje programa brez baterije in brez omrežja: približno 48 ur.
• Lastna poraba pri 230 V: približno 1 W.
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II ob pravilni montaži.
• Nazivna impulzna napetost: 4 kV.
• Delovna temperatura: -10 do 55 °C.
• Montaža: DIN letev.
• Širina: 2 DIN modula.
• Približne mere: 35 x 88 x 65 mm.
• Neto teža: približno 95 g.
• Priključitev: vijačne sponke.
• Presek vodnika: 1-6 mm², tog ali gibek.
• Največji zatezni moment: 0,8 Nm.

Uporaba časovnega stikala DATA LOG

Zaradi tedenskega programiranja, funkcij impulza in cikla ter možnosti nastavitve posebnih obdobij se DATA LOG lahko uporablja za avtomatizacijo številnih električnih tokokrogov.

• Razsvetljava v večstanovanjskih stavbah.
• Zunanja in dekorativna razsvetljava.
• Svetlobni napisi in izložbe.
• Javna in cestna razsvetljava.
• Fontane in vrtovi.
• Namakalni sistemi.
• Razsvetljava pisarn in poslovnih prostorov.
• Časovna avtomatizacija združljive električne opreme.

Napredno časovno upravljanje v samo 2 modulih

Orbis DATA LOG OB174012 združuje 40 programov, dnevno in tedensko programiranje, impulze, cikle in štiri posebna obdobja v enem kompaktnem programatorju. Osvetljen zaslon in Bluetooth povezljivost poenostavljata tako začetno nastavitev kot tudi poznejše spremembe urnikov.

Rezerva delovanja, števec ur, zaklep tipkovnice in preklopni kontakt 16(10) A dopolnjujejo vsestransko rešitev za inštalacije, kjer je potreben natančen in enostavno prilagodljiv časovni nadzor.

Pomembno: pred priklopom katere koli naprave je treba preveriti tok, moč in vrsto bremena, da se spoštujejo omejitve, ki jih določa Orbis. Namestitev in ožičenje morata biti izvedena v skladu z navodili proizvajalca in veljavnimi električnimi predpisi.
