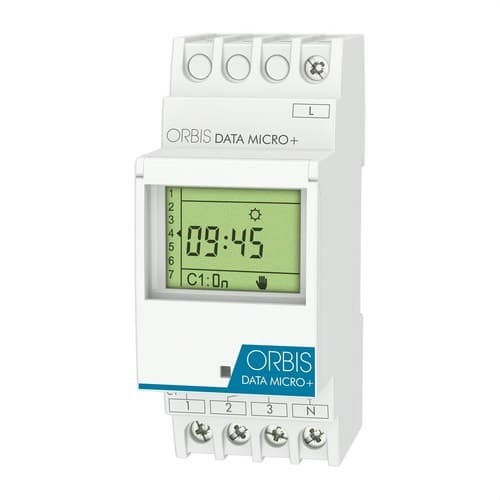

Digitálny časový spínač DATA MICRO+

Digitálne časové spínacie hodiny Orbis DATA MICRO+, referencia OB172012N, sú modulárny programátor na 230 V určený na automatizáciu elektrického obvodu pomocou programov po sekundách, denných alebo týždenných. Disponuje jedným prepínacím kontaktom bezpotenciálovým 16(10) A, až 32 programami, impulznou funkciou od 1 do 59 sekúnd a špeciálnym dovolenkovým režimom až na 99 dní.

Montáž sa vykonáva na DIN lištu a zaberá 2 modulové šírky. Programovanie sa realizuje pomocou LCD displeja a menu vedeného ikonami, čo uľahčuje nastavenie časov osvetlenia, zavlažovacích čerpadiel, klimatizácie, signalizácie a ďalších elektrických zariadení. Navyše obsahuje rezervu chodu až 4 roky, automatickú zmenu letného a zimného času a dočasné alebo trvalé manuálne ovládanie.

Denné a týždenné programovanie až s 32 programami

Orbis DATA MICRO+ umožňuje uložiť až 32 programov na nastavenie časov zapnutia a vypnutia počas dňa alebo týždňa. Týmto spôsobom možno prevádzku inštalácie prispôsobiť rôznym dňom a časovým úsekom bez potreby manuálnych zásahov.

Programovanie má minimálne rozlíšenie 1 sekunda, čo poskytuje vysokú presnosť pre aplikácie, ktoré vyžadujú krátke spínania alebo aktiváciu v presne stanovenom čase.

Jeden prepínací kontakt bezpotenciálový

Referencia OB172012N zodpovedá verzii DATA MICRO+ s jedným obvodom. Je vybavená jedným prepínacím kontaktom normálne otvoreným a normálne zatvoreným, bezpotenciálovým, so spínacou schopnosťou 16(10) A pri 250 V AC.

Kontakt je vyrobený z AgSnO2 a umožňuje priame ovládanie rôznych typov záťaží v rámci maximálnych výkonov uvedených spoločnosťou Orbis.

Programovateľné impulzy od 1 do 59 sekúnd

Okrem bežných spínacích a vypínacích úkonov v určenom čase umožňuje DATA MICRO+ programovať impulzy s dĺžkou od 1 do 59 sekúnd.

Táto funkcia rozširuje možnosti použitia v aplikáciách, ako sú sirény, signalizácia, dočasné ovládanie relé alebo iné zariadenia, ktoré musia byť aktívne len niekoľko sekúnd.

Dovolenkové obdobie až 99 dní

Programátor obsahuje špeciálny dovolenkový režim nastaviteľný až na maximálne 99 dní. Počas tohto intervalu sa bežné programy deaktivujú bez potreby ich vymazania z pamäte.

Táto funkcia je obzvlášť užitočná v kanceláriách, obchodoch, školách a ďalších zariadeniach, ktoré zostávajú počas určitých období zatvorené.

Dočasné alebo trvalé manuálne ovládanie

Stav výstupu možno meniť manuálne priamo na programátore. DATA MICRO+ umožňuje dočasnú aktiváciu alebo deaktiváciu, ktorá jednorazovo mení automatickú prevádzku, alebo nastavenie trvalého manuálneho stavu.

Tieto funkcie uľahčujú údržbu, testovanie alebo situácie, keď sa dočasne nechce dodržiavať naprogramovaný časový režim.

Automatická zmena letného a zimného času

Hodiny obsahujú správu prechodu medzi letným a zimným časom. Možno ich nastaviť tak, aby automaticky vykonávali zmenu podľa kalendára Európskej únie, naprogramovať ich vlastným spôsobom alebo túto funkciu vypnúť.

Táto funkcia umožňuje zachovať správne časy zapnutia a vypnutia počas celého roka bez potreby manuálne upravovať hodiny pri každej sezónnej zmene.

Rezerva chodu až 4 roky

DATA MICRO+ obsahuje lítiovú batériu, ktorá poskytuje rezervu chodu až 4 roky bez napájania zo siete. Týmto spôsobom môžu hodiny a programy zostať zachované počas výpadkov napájania alebo v obdobiach, keď je rozvádzač odpojený.

V tejto generácii DATA MICRO+ spoločnosť Orbis uvádza vnútornú lítiovú batériu, ktorú nie je možné vymeniť.

LCD displej s programovaním vedeným ikonami

Programátor je vybavený LCD displejom, ktorý umožňuje zobraziť čas, deň a stav prevádzky obvodu. Systém menu používa ikony na vedenie používateľa počas konfigurácie.

Časový formát je 24-hodinový a presnosť hodín dosahuje ±1 sekundu za 24 hodín pri referenčnej teplote 23 °C vďaka kremennému oscilátoru.

Priehľadný plombovateľný kryt

Predné ovládacie prvky sú chránené priehľadným plombovateľným okienkom. Táto vlastnosť umožňuje vizuálne skontrolovať informácie na displeji a zároveň pomáha zabrániť neoprávneným zmenám programovania.

Preto je DATA MICRO+ obzvlášť vhodný pre elektrické rozvádzače v bytových domoch, obchodoch, kanceláriách, školách a ďalších zariadeniach prístupných rôznym používateľom.

Kapacita pre rôzne typy záťaží

Normálne otvorený kontakt umožňuje rôzne maximálne výkony v závislosti od typu pripojeného prijímača:

• Žiarovky s vláknom: až 3000 W.
• Žiarivky: až 1200 VA.
• Nízkonapäťové halogénové žiarovky 12 V AC: až 2000 VA.
• Halogénové žiarovky 230 V AC: až 3000 W.
• Úsporné žiarovky: až 600 VA.
• Downlighty: až 400 VA.
• LED osvetlenie: až 90 VA.

Pri záťažiach s vysokými nábehovými prúdmi je potrebné najmä overiť, že nie sú prekročené limity špecifikované výrobcom.

Modulárne prevedenie pre DIN lištu

Orbis DATA MICRO+ je určený na montáž na DIN lištu a zaberá 2 moduly, čo zodpovedá približne 35 mm šírky. Vonkajšie rozmery sú 35 x 88 x 65 mm a čistá hmotnosť je 135 g.

Pripojenie sa vykonáva pomocou skrutkových svoriek a umožňuje vodiče s maximálnym prierezom 4 mm². Špecifikovaný maximálny uťahovací moment je 0,8 Nm.

Napájanie 230 V

Referencia OB172012N zodpovedá konkrétne verzii napájanej 230 V AC ±10 %, s menovitou frekvenciou 50/60 Hz. Jej vlastná spotreba je 7,3 VA, čo zodpovedá približne 1,2 W.

Orbis má aj ďalšie referencie DATA MICRO+ pre rôzne napájacie napätia, preto je dôležité pri výmene existujúceho programátora skontrolovať kód produktu.

Ochrana IP20 pre elektrické rozvádzače

DATA MICRO+ má stupeň krytia IP20 podľa EN 60529 a triedu II pri správnej inštalácii. Je určený na montáž vo vnútri elektrických rozvádzačov chránených pred vodou a pred prístupom k živým častiam.

Jeho bežný prevádzkový rozsah je od -10 do +45 °C, zatiaľ čo prevádzkový limit uvedený spoločnosťou Orbis sa pohybuje od -30 do +50 °C.

Aplikácie Orbis DATA MICRO+

Jeho týždenné programovanie, impulzná funkcia a bezpotenciálový kontakt umožňujú použitie DATA MICRO+ v mnohých bytových, komerčných a profesionálnych inštaláciách:

• Programovanie vnútorného a vonkajšieho osvetlenia.
• Elektrické čerpadlá pre zavlažovacie systémy.
• Prevádzkové časy klimatizácie v kanceláriách.
• Sirény v školách.
• Reklamné nápisy a signalizácia.
• Elektrické zariadenia v obchodoch a verejných budovách.
• Automatizácia obvodov v kompatibilných priemyselných inštaláciách.

Technické vlastnosti Orbis DATA MICRO+ OB172012N

• Značka: Orbis.
• Referencia: OB172012N.
• Model: DATA MICRO+.
• Typ: modulárne digitálne časové spínacie hodiny.
• Napájanie: 230 V AC ±10 %.
• Frekvencia: 50/60 Hz.
• Počet obvodov: 1.
• Obvod: bezpotenciálový.
• Typ kontaktu: prepínací NO/NC.
• Materiál kontaktu: AgSnO2.
• Spínacia schopnosť: 16(10) A pri 250 V AC.
• Počet programov: až 32.
• Programovanie: po sekundách, denné a týždenné.
• Minimálny čas spínania: 1 sekunda.
• Presnosť spínania: na sekundu.
• Impulzy: od 1 do 59 sekúnd.
• Špeciálne dovolenkové obdobie: až 99 dní.
• Manuálne ovládanie: dočasné alebo trvalé.
• Zmena letný-zimný čas: automatická EÚ, programovateľná alebo vypínateľná.
• Displej: LCD.
• Časový formát: 24 hodín.
• Rezerva chodu: až 4 roky bez napájania.
• Batéria: vnútorná lítiová, nevymeniteľná.
• Presnosť hodín: ±1 s/24 h pri 23 °C.
• Vlastná spotreba: 7,3 VA, približne 1,2 W.
• Priehľadný plombovateľný kryt: áno.
• Blokovanie klávesnicou: nie.
• Počítadlo hodín: nie.
• Maximálna záťaž žiarovky s vláknom: 3000 W.
• Maximálna záťaž žiarivky: 1200 VA.
• Maximálna záťaž halogén 12 V AC: 2000 VA.
• Maximálna záťaž halogén 230 V AC: 3000 W.
• Maximálna záťaž úsporné žiarovky: 600 VA.
• Maximálna záťaž downlighty: 400 VA.
• Maximálna záťaž LED: 90 VA.
• Montáž: DIN lišta.
• Počet modulov: 2.
• Rozmery: 35 x 88 x 65 mm.
• Čistá hmotnosť: 135 g.
• Pripojenie: skrutkové svorky.
• Maximálny prierez vodiča: 4 mm².
• Maximálny uťahovací moment: 0,8 Nm.
• Stupeň krytia: IP20 podľa EN 60529.
• Trieda ochrany: Trieda II pri správnej montáži.
• Menovité impulzné napätie: 4 kV.
• Prevádzková teplota: -10 až +45 °C.
• Hraničná prevádzková teplota: -30 až +50 °C.
• Teplota prepravy a skladovania: -35 až +60 °C.

Presné časové ovládanie v kompaktnom formáte

Orbis DATA MICRO+ OB172012N spája denné a týždenné programovanie, spínanie s presnosťou na jednu sekundu a impulznú funkciu v programátore s iba 2 modulmi DIN. Jeho prepínací bezpotenciálový kontakt uľahčuje integráciu do mnohých riadiacich a automatizačných obvodov.

Rezerva chodu až 4 roky, dovolenkový režim, automatická zmena času a plombovateľný kryt dopĺňajú riešenie, ktoré je obzvlášť vhodné pre inštalácie, kde je potrebné zachovať spoľahlivé časové riadenie bez príliš zložitej konfigurácie.

Dôležité: referencia OB172012N zodpovedá DATA MICRO+ s jedným obvodom a napájaním 230 V. Pre dva nezávislé obvody má Orbis k dispozícii DATA MICRO 2+. Inštalácia musí byť vykonaná podľa schémy výrobcu a pri dodržaní maximálnych záťaží uvedených pre každý typ prijímača.
