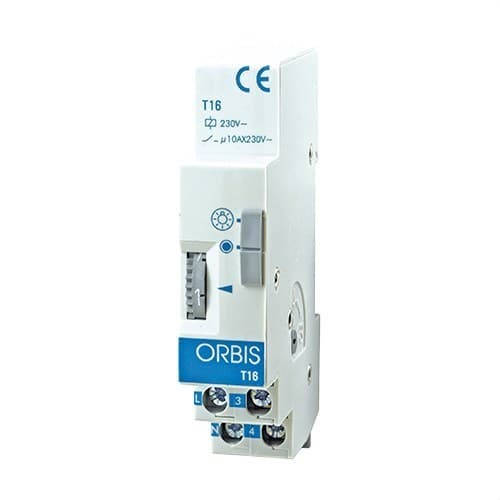

Modulárny hodinový mechanizmus garáže T-16G 230V 3 až 30 minút

Časovnik Orbis T-16G, referenca OB060100, je modularni stopniščni avtomat, posebej zasnovan za inštalacije, ki zahtevajo daljši čas vklopa, kot so garaže, parkirišča, dolgi hodniki, kleti in skupni prostori. Deluje na 230 V in omogoča nastavitev časovnega intervala med 3 in 30 minutami s pomočjo sprednjega izbirnika.

Njegova kompaktna oblika z enim DIN modulom omogoča enostavno vgradnjo v električne omarice, medtem ko ponastavljivo delovanje omogoča ponovni zagon časovanja z novim pritiskom gumba pred iztekom trenutnega cikla. Poleg tega podpira inštalacije s 3 ali 4 vodniki ter osvetljene tipke, kar zagotavlja prilagodljivost tako pri novogradnjah kot pri prenovah.

Podaljšano časovno delovanje od 3 do 30 minut

T-16G se od standardnega modela T-16 razlikuje po bistveno širšem območju časovne nastavitve. Čas vklopa je mogoče nastaviti med 3 in 30 minutami, zato je še posebej primeren za prostore, kjer uporabniki potrebujejo osvetlitev dalj časa.

Orbis ta model posebej priporoča za garaže in podzemna parkirišča, uporablja pa se lahko tudi v dolgih hodnikih, skladiščih, skupnih prostorih in drugih prostorih, kjer bi bilo nekajminutno časovno delovanje nezadostno.

Ponastavljivo delovanje

Časovno delovanje je ponastavljivo. Če se med časom vklopa ponovno pritisne katera koli od tipk, priključenih na sistem, časovnik začne nov celoten cikel od začetka.

Ta funkcija je še posebej uporabna v garažah ali večjih stavbah, saj samodejno podaljša čas osvetlitve, ko v območje vstopijo novi uporabniki, ne da bi bilo treba čakati, da se tokokrog izklopi.

Združljiv z inštalacijami s 3 in 4 vodniki

Orbis T-16G se lahko uporablja tako v električnih inštalacijah s 3 vodniki kot s 4 vodniki. Naprava ima vgrajen izbirnik za prilagoditev sheme priklopa obstoječi inštalaciji.

Ta združljivost olajša zamenjavo starejših časovnikov in omogoča uporabo istega modela v širokem naboru stanovanjskih, skupnostnih in profesionalnih električnih omaric.

Združljive osvetljene tipke

Časovnik podpira osvetljene tipke z neonskimi svetilkami, s skupnim tokom do 50 mA. Tako je mogoče tipke enostavno najti v temnih prostorih, kot so garaže, stopnišča ali hodniki.

Ročni izbirnik samodejno ali stalni vklop

Sprednja stran T-16G vključuje ročni upravljalnik z dvema položajema. Pri samodejnem delovanju se osvetlitev vklopi za izbrani čas ob vsakem pritisku tipke.

Položaj stalnega vklopa omogoča neprekinjeno delovanje tokokroga in začasno izklopi časovno funkcijo. Ta funkcija je uporabna med vzdrževalnimi deli, čiščenjem, popravili ali v vseh primerih, ko je potrebna stalna osvetlitev.

Kontakt 10 A

Orbis T-16G ima preklopno zmogljivost 10 A pri 230 V AC. Največja dovoljena obremenitev je odvisna od priključene tehnologije osvetlitve in jo je treba upoštevati za zagotovitev pravilnega in varnega delovanja.

• Žarnice z žarilno nitko: do 2000 W.
• Fluorescenčne sijalke: do 800 VA.
• Nizkonapetostne halogenske sijalke 12 V: do 1200 VA.
• Halogenske sijalke 230 V: do 2000 W.
• Varčne sijalke: do 700 VA.
• LED osvetlitev: do 100 VA.

Kompaktna oblika z enim DIN modulom

Časovnik je zasnovan za montažo na 35 mm DIN letev v skladu z EN 60715. Zasede le en modul, širok približno 17,5 mm, kar olajša vgradnjo v električne omarice z omejenim prostorom.

Zunanje mere družine T-16/T-16G so približno 17,5 x 85 x 59 mm. Zaradi majhnih dimenzij ga je mogoče namestiti skupaj z zaščitami, kontaktorji in drugimi krmilnimi elementi v omarici.

Enostavna vgradnja v električno omarico

Priklop se izvede prek sponk naprave, notranji izbirnik pa omogoča izbiro med inštalacijo s 3 ali 4 vodniki. Največji dovoljeni presek vodnika je 4 mm².

Nastavitev časa se izvede neposredno na sprednji strani s pomočjo graduiranega izbirnika, zato ni potrebna digitalna programacija ali konfiguracija z zunanjimi orodji.

Zaščita IP20

T-16G ima stopnjo zaščite IP20 v skladu z EN 60529 in zaščitni razred II, kadar je pravilno nameščen. Namenjen je montaži znotraj električnih omaric, zaščitenih pred vodo in neposrednim dostopom do aktivnih delov.

Delovno temperaturno območje, ki ga je za to serijo določil Orbis, je med -10 in +50 °C.

Uporaba Orbis T-16G

Zaradi dolgega časovnega območja je OB060100 še posebej primeren za avtomatizacijo tokokrogov, kjer je treba osvetlitev po vsakem pritisku ohraniti prižgano več minut.

• Skupnostne garaže.
• Podzemna parkirišča.
• Dolgi hodniki.
• Stopnišča in podesti.
• Kleti in shrambe.
• Skupni prostori v stavbah.
• Izobraževalni in športni objekti.
• Javne stavbe.
• Poslovni prostori in pisarne.
• Združljive industrijske inštalacije.

Tehnične lastnosti Orbis T-16G OB060100

• Znamka: Orbis.
• Referenca: OB060100.
• Model: T-16G.
• Vrsta: stopniščni avtomat / modularni časovnik.
• Glavna uporaba: garaže, parkirišča in območja z daljšim časovnim delovanjem.
• Napajanje: 230 V AC.
• Frekvenca: 50-60 Hz.
• Območje časovne nastavitve: od 3 do 30 minut.
• Ponastavljivo časovno delovanje: da.
• Aktivacija: prek zunanjih tipk.
• Električna inštalacija: 3 ali 4 vodniki.
• Osvetljene tipke: združljive do 50 mA.
• Ročno upravljanje: samodejno / stalni vklop.
• Preklopna zmogljivost: 10 A pri 230 V AC.
• Največja obremenitev žarnic z žarilno nitko: 2000 W.
• Največja obremenitev fluorescenčnih sijalk: 800 VA.
• Največja obremenitev halogenskih sijalk 12 V: 1200 VA.
• Največja obremenitev halogenskih sijalk 230 V: 2000 W.
• Največja obremenitev varčnih sijalk: 700 VA.
• Največja obremenitev LED: 100 VA.
• Montaža: 35 mm DIN letev.
• Širina: 1 DIN modul, približno 17,5 mm.
• Približne dimenzije: 17,5 x 85 x 59 mm.
• Največji presek vodnika: 4 mm².
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -10 do +50 °C.
• GTIN/EAN: 8426709001179.

Specifičen časovnik za garaže in območja z daljšim zadrževanjem

Orbis T-16G OB060100 ponuja preprosto rešitev za preprečevanje, da bi osvetlitev garaž in skupnih prostorov ostala prižgana neomejeno dolgo. Njegovo časovno delovanje do 30 minut omogoča osvetlitev med daljšimi prehodi, po izteku izbranega časa pa samodejno izklopi tokokrog.

Ponastavljivo delovanje, združljivost z inštalacijami s 3 in 4 vodniki, izbirnik stalnega vklopa in oblika z enim DIN modulom olajšajo tako vgradnjo kot vsakodnevno uporabo v stanovanjskih in profesionalnih aplikacijah.

Pomembno: pred priklopom svetil je treba preveriti, ali sta vrsta in moč obremenitve znotraj meja, ki jih določa Orbis. Montažo in priklop mora izvesti usposobljeno osebje v skladu s shemami proizvajalca in veljavnimi električnimi predpisi.
