Modulárny hodinový mechanizmus T-16 230V RAIL DIN 45 sekúnd až 7 minút

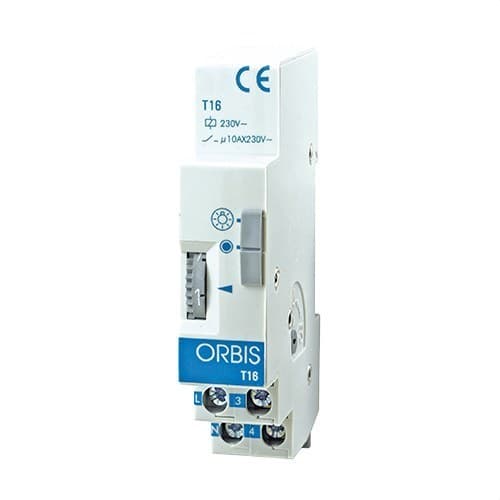

Orbis T-16, referenca OB060131, je modularni časovnik za samodejno krmiljenje svetlobnih tokokrogov, posebej primeren za stopnišča, hodnike, skupne prostore, dvorišča in druge prostore, kjer je treba luči ohraniti prižgane določen čas. Deluje pri 230 V AC, omogoča nastavljiv časovni interval med 45 sekundami in 7 minutami ter se vgrajuje na DIN letev in zavzame le en modul širine 17,5 mm.

Njegovo ponastavljivo delovanje omogoča ponovni zagon časovnega cikla s ponovnim pritiskom med časom vklopa. Poleg tega podpira tako 3-žilne kot 4-žilne inštalacije, osvetljene tipke ter ima ročni izbirnik, ki omogoča izbiro med samodejnim delovanjem in stalnim vklopom.

Nastavljiv časovni interval od 45 sekund do 7 minut

T-16 omogoča enostavno nastavitev časa, v katerem ostane tokokrog vklopljen, s pomočjo sprednjega izbirnika. Območje nastavitve sega od 45 sekund do 7 minut, kar omogoča prilagoditev različnim načinom uporabe in značilnostim objekta.

Ta nastavitev je še posebej praktična v skupnih stopniščih, hodnikih, dostopih, dvoriščih in drugih prehodnih območjih, kjer bi stalno prižgana razsvetljava pomenila nepotrebno porabo energije.

Ponastavljivo časovno delovanje

Orbis T-16 ima ponastavljivo delovanje. Če medtem ko je časovni interval še aktiven pritisnete katero koli tipko, se cikel ponovno začne od začetka.

Na ta način lahko uporabniki po potrebi podaljšajo čas osvetlitve, ne da bi morali počakati, da se luči prej ugasnejo.

Združljiv z 3- in 4-žilnimi inštalacijami

Časovnik se lahko uporablja tako v 3-žilnih kot 4-žilnih tokokrogih, kar zagotavlja večjo prilagodljivost pri novih inštalacijah ter pri zamenjavi obstoječih časovnikov.

Preklop med vrstami inštalacije se izvede po električni shemi, ki jo navaja Orbis. Podpira tudi osvetljene tipke z neonskimi svetilkami, s skupnim tokom do 50 mA.

Samodejni način ali stalni vklop

Na sprednji strani je ročni upravljalnik z dvema položajema. V samodejnem načinu luči ostanejo prižgane le izbrani čas ob vsakem pritisku na tipko.

Položaj stalnega vklopa začasno izključi časovno delovanje in ohrani tokokrog vklopljen. Ta funkcija je uporabna pri čiščenju, vzdrževanju, popravilih ali v kateri koli situaciji, ko je potrebna neprekinjena osvetlitev.

Preklopna zmogljivost 10 A

T-16 vključuje normalno odprt kontakt s preklopno zmogljivostjo 10 AX pri 230 V AC. Največja obremenitev je odvisna od vrste priključene razsvetljave.

• Žarnice z žarilno nitko: do 2000 W.
• Halogenske žarnice 230 V: do 2000 W.
• Nizkonapetostne halogenske žarnice 12 V: do 1200 VA.
• Fluorescenčne sijalke: do 800 VA.
• Downlighti: do 750 VA.
• Varčne sijalke: do 700 VA.
• LED osvetlitev: do 100 VA.

Kompaktna oblika enega DIN modula

Orbis T-16 je zasnovan za montažo na 35 mm DIN letev v skladu z EN 60715. Zavzame le en modul širine 17,5 mm, kar pomaga izkoristiti razpoložljiv prostor v električnih omarah.

Zunanje mere so približno 17,5 x 85 x 59 mm, neto teža pa le 68 g. Električna povezava se izvede s pomočjo vijačnih sponk za vodnike do 4 mm².

Nizka lastna poraba

Mehanizem ima lastno porabo 2 VA, kar po tehničnem listu proizvajalca ustreza približno 0,2 W. Ker gre za napravo, ki je običajno stalno priključena, ta nizka poraba prispeva k omejevanju energijskih stroškov samega krmilnega sistema.

Zaščita in pogoji delovanja

T-16 ima stopnjo zaščite IP20 po EN 60529 in zaščitni razred II, kadar je pravilno nameščen. Območje delovne temperature je med -10 in +50 °C, za transport in skladiščenje pa dopušča temperature med -20 in +60 °C.

Tehnične lastnosti Orbis T-16 OB060131

• Znamka: Orbis.
• Referenca: OB060131.
• Model: T-16.
• Vrsta: modularni časovnik / stopniščni avtomat.
• Uporaba: časovno krmiljenje svetlobnih tokokrogov.
• Napajanje: 230 V AC ±10 %.
• Nazivna frekvenca: 50-60 Hz.
• Območje časovne nastavitve: 45 sekund do 7 minut.
• Ponastavljivo časovno delovanje: da.
• Vrsta kontakta: normalno odprt (NO).
• Preklopna zmogljivost: 10 AX pri 230 V AC.
• Inštalacija: 3 ali 4 žice.
• Osvetljene tipke: združljive, do 50 mA z neonskimi svetilkami.
• Ročni nadzor: samodejno / stalni vklop.
• Lastna poraba: 2 VA (0,2 W).
• Montaža: 35 mm DIN letev.
• Širina: 1 DIN modul, 17,5 mm.
• Približne mere: 17,5 x 85 x 59 mm.
• Neto teža: 68 g.
• Največji presek vodnika: 4 mm².
• Priključitev: vijačne sponke.
• Največji zatezni moment: 0,8 Nm.
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II pri pravilni montaži.
• Delovna temperatura: -10 do +50 °C.
• Temperatura transporta in skladiščenja: -20 do +60 °C.

Uporaba časovnika Orbis T-16

T-16 je posebej zasnovan za avtomatizacijo razsvetljave na območjih, kjer je svetloba potrebna le za krajša obdobja. Orbis predvideva njegovo uporabo v stanovanjih, večstanovanjskih stavbah, javnih objektih, hotelih, bolnišnicah, pisarnah, trgovskih prostorih, izobraževalnih ustanovah, športnih objektih in industriji.

Območje od 45 sekund do 7 minut, ponastavljivo delovanje in združljivost s 3- ali 4-žilnimi inštalacijami ga naredijo še posebej praktičnega tako za nove inštalacije kot za zamenjavo obstoječih časovnih mehanizmov.

Kompaktni časovnik za električne omare

Orbis T-16 OB060131 združuje sprednjo nastavitev, montažo v enem DIN modulu in preklopno zmogljivost 10 A v kompaktni napravi. Izbirnik samodejno/stalni vklop dodatno olajša vzdrževalna dela, ko je treba tokokrog ohraniti vklopljen dlje časa.

Za zagotovitev pravilnega delovanja je treba namestitev in ožičenje izvesti v skladu s shemami in specifikacijami, ki jih navaja Orbis, ter ob upoštevanju veljavnih električnih predpisov.
