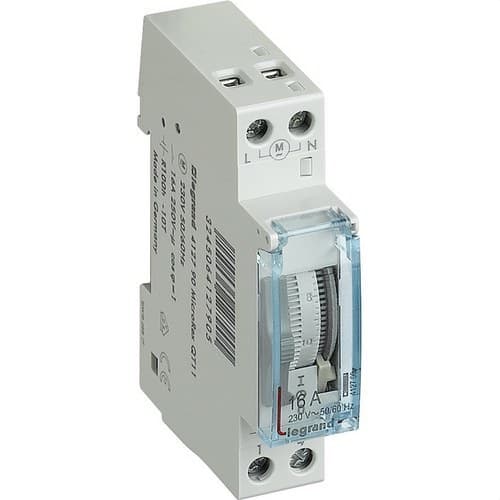

Programovateľný analógový časový spínač vertikálny denný s rezervou chodu

Programabilni časovni stikalo Legrand 412790 je modularni analogni programator, zasnovan za avtomatizacijo vklopa in izklopa električnih tokokrogov glede na dnevni urnik. Ima navpično številčnico, programiranje v 15-minutnih intervalih, izhodno obremenitev 16 amperov in 100-urno rezervo delovanja, ki omogoča ohranitev delovanja ure ob začasnih izpadih napajanja.

Z napajanjem 230 voltov izmeničnega toka in kompaktnim formatom le 1 modula ga je mogoče namestiti na DIN letev v električne omarice za samodejno krmiljenje porabnikov, kot sta razsvetljava ali ogrevanje. Njegov tripozicijski sprednji izbirnik omogoča izbiro med stalnim delovanjem, samodejnim delovanjem ali izklopom.

Analogno časovno stikalo z dnevnim programiranjem

Referenca 412790 spada v Legrandovo ponudbo programabilnih časovnih stikal in uporablja 24-urno analogno programiranje.

Navpična številčnica predstavlja celoten 24-urni cikel in je razdeljena na segmente po 15 minut. S temi segmenti je mogoče nastaviti obdobja, v katerih mora biti izhod vklopljen ali izklopljen.

Ko je programiranje nastavljeno, se cikel samodejno ponavlja vsakih 24 ur, zato je posebej praktično za instalacije, ki morajo vsak dan ohranjati enake delovne ure.

Najmanjše programiranje 15 minut

Vsak segment programatorja ustreza 15 minutam, kar je tudi najmanjši dovoljeni interval preklopa naprave.

Ta ločljivost omogoča nastavitev različnih delovnih obdobij čez dan brez uporabe bolj zapletenih digitalnih programskih sistemov.

Legrand za to analogno časovno stikalo navaja preklopno natančnost plus ali minus 5 minut.

100-urna rezerva delovanja

Ena glavnih značilnosti Legrand 412790 je njegova 100-urna rezerva delovanja. Naprava vključuje polnilni akumulator, ki omogoča ohranitev delovanja ure, ko je napajanje začasno prekinjeno.

Tako izpad napajanja ne zahteva takojšnjega ponovnega nastavljanja časa programatorja, če trajanje prekinitve ostane znotraj navedene rezerve.

Legrand vgrajeni hranilni element označuje kot polnilni nikelj-metal hidridni akumulator.

Izhod 16 amperov

Časovno stikalo ima 1 kanal in 1 normalno odprt kontakt brez potenciala. Nazivni preklopni tok je 16 amperov pri 250 voltih izmeničnega toka za obremenitev s faktorjem moči kosinus phi enak 1.

Ta zmogljivost omogoča uporabo za avtomatizacijo različnih združljivih tokokrogov, pri čemer je treba vedno preveriti naravo in moč obremenitve, ki jo želite krmiliti.

Samodejno krmiljenje razsvetljave in ogrevanja

Legrand ta programator priporoča za aplikacije, kot je časovno krmiljenje razsvetljave ali ogrevanja. Omogoča nastavitev dnevnih obdobij vklopa in izklopa brez vsakodnevnega ročnega poseganja.

Uporablja se lahko na primer za krmiljenje tokokrogov, ki morajo delovati le v določenih časovnih pasovih, pri čemer je treba vedno upoštevati električno zmogljivost kontakta in lastnosti priključene obremenitve.

Sprednji izbirnik ON, AUTO in OFF

Sprednja stran vključuje ročni tripozicijski izbirnik, ki omogoča izbiro med različnimi načini delovanja:

• ON: stalni ročni vklop izhoda.
• AUTO: delovanje glede na urnike, nastavljene na programirni številčnici.
• OFF: ročni izklop izhoda.

Ta funkcija omogoča začasno preklic programiranja, kadar je to potrebno, brez spreminjanja predhodno nastavljenih časovnih segmentov.

Ročni preklop med poletnim in zimskim časom

Legrand 412790 omogoča ročni preklop med poletnim in zimskim časom. Nastavitev se ne izvede samodejno, zato jo je treba po potrebi spremeniti ročno.

Nastavitev časa se prav tako izvede neposredno na analognem mehanizmu naprave.

Ura, krmiljena s kvarcem

Časovni mehanizem je krmiljen s kvarcem, kar zagotavlja stabilno referenco za potek dnevnega programiranja.

Kombinacija kvarčnega mehanizma z vgrajeno rezervo delovanja omogoča, da ura ostane operativna tudi med začasnimi prekinitvami napajanja.

Napajanje 230 voltov

Časovno stikalo deluje z napajanjem 230 voltov izmeničnega toka in podpira frekvenco 50 ali 60 hercev.

Električno napajanje se izvede na zgornji strani naprave, skladno s priključno shemo, ki jo navaja Legrand.

Kompakten format 1 modula

Legrand 412790 zavzame le 1 modul širine 17,5 milimetra, kar omogoča vgradnjo v električne omarice z minimalno porabo prostora.

Zasnovan je za montažo na DIN letev in ga je mogoče namestiti skupaj z odklopniki, diferenčnimi stikali, kontaktorji in drugimi modularnimi krmilnimi ter zaščitnimi napravami.

Dimenzije Legrand 412790

Dimenzije, ki jih navaja proizvajalec, so:

• Širina: 17,5 milimetra.
• Višina: 83 milimetrov.
• Globina: 60 milimetrov.
• Število modulov: 1.

Njegov posebej kompakten format olajša vključitev časovnega programiranja tudi v omarice z omejenim modularnim prostorom.

Sponke za vodnike do 4 kvadratnih milimetrov

Sponke časovnega stikala sprejemajo vodnike s preseki med 1,5 in 4 kvadratnimi milimetri.

Naprava vključuje tudi oznake priključnih sponk za lažjo identifikacijo med ožičenjem in zagonom.

Zaščita IP20

Referenca 412790 ima stopnjo zaščite IP20 in je namenjena vgradnji v notranjost električnih omaric in ustreznih ohišij.

Njena delovna temperatura okolice je med -10 in 55 stopinjami Celzija, medtem ko je dovoljena temperatura skladiščenja med -10 in 60 stopinjami Celzija.

Tehnične lastnosti Legrand 412790

• Blagovna znamka: Legrand.
• Referenca: 412790.
• EAN: 3245064127905.
• Vrsta izdelka: analogno programabilno časovno stikalo.
• Vrsta programiranja: dnevno.
• Programski cikel: 24 ur.
• Vrsta številčnice: navpična.
• Število kanalov: 1.
• Število izhodov: 1.
• Vrsta kontakta: normalno odprt brez potenciala.
• Nazivni preklopni tok: 16 amperov pri 250 voltih izmeničnega toka.
• Najmanjše programiranje: 15 minut.
• Trajanje posameznega segmenta: 15 minut.
• Preklopna natančnost: plus ali minus 5 minut.
• Rezerva delovanja: 100 ur.
• Krmiljenje ure: kvarc.
• Napajanje: 230 voltov izmeničnega toka.
• Frekvenca: med 50 in 60 herci.
• Ročni izbirnik: ON, AUTO in OFF.
• Preklop poletni/zimski čas: ročni.
• Montaža: DIN letev.
• Število modulov: 1.
• Širina: 17,5 milimetra.
• Višina: 83 milimetrov.
• Globina: 60 milimetrov.
• Stopnja zaščite: IP20.
• Dovoljen presek v sponkah: med 1,5 in 4 kvadratnimi milimetri.
• Smer napajanja: zgoraj.
• Delovna temperatura: med -10 in 55 stopinjami Celzija.
• Temperatura skladiščenja: med -10 in 60 stopinjami Celzija.
• Vgrajen akumulator: da, polnilni.
• Tehnologija akumulatorja: nikelj-metal hidrid.
• Barva: siva RAL 7035.

Dnevno časovno programiranje v samo 1 modulu

Časovno stikalo Legrand 412790 omogoča dnevno avtomatizacijo tokokrogov razsvetljave, ogrevanja in drugih združljivih obremenitev s preprostim analognim programiranjem v 15-minutnih intervalih.

Njegova 100-urna rezerva delovanja, 16-amperski izhod, ročni izbirnik ON–AUTO–OFF in kompakten format 1 modula ponujajo praktično rešitev za instalacije, ki morajo neposredno iz električne omarice krmiliti ponavljajoče se delovne urnike.
