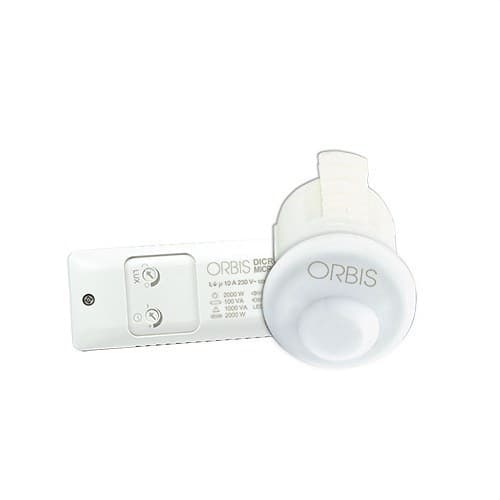

Detektor pohybu Dicromat MICRO EMPT.STROP 360° 16MM 1 OKRUH.POLE DET.: Ø4M(POSUN

Detektor gibanja Orbis DICROMAT MICRO, referenca OB133612, je kompakten senzor za avtomatizacijo vklopa in izklopa razsvetljave v notranjih prostorih. Namenjen je vgradnji v strop in izstopa po diskretni detektorski glavi s samo 16 mm, ki zagotavlja 360° zaznavni kot in doseg do 4 metrov premera pri vgradni višini 2,5 metra.

Zaradi svoje majhne velikosti je še posebej primeren za omare, dvigala, vhodne prostore stanovanj, kopalniške kabine in druge manjše prostore, kjer želimo avtomatizirati osvetlitev, pri tem pa senzor ostane praktično vgrajen v strop. Omogoča nastavitev časa delovanja in ravni osvetljenosti, pri kateri naj se aktivira.

Zaznavanje gibanja v 360°

DICROMAT MICRO ponuja 360° pokritost zaznavanja, primerno za stropne namestitve, kjer je treba spremljati gibanje okoli senzorja. Po dokumentaciji Orbis pri vgradnji na višini 2,5 metra zagotavlja zaznavno območje do 4 metrov premera.

Uradna tarifa Orbis navaja doseg Ø4 metrov za prečno gibanje in Ø2 metra za čelno gibanje pri višini 2,5 metra, zato se dejanska občutljivost razlikuje glede na smer, iz katere oseba prečka zaznavno območje.

Detektorska glava s samo 16 mm

Ena glavnih značilnosti Orbis DICROMAT MICRO je njegov majhen zaznavni element. Vidna glava ima premer le 16 mm in je zasnovana za vgradnjo v strop, kar omogoča posebej diskretno namestitev.

Elektronski modul ostane skrit nad spuščenim stropom, vidna pa ostane le majhna tipala glava, kar je posebej zanimivo v prostorih, kjer sta estetika in integracija sistema razsvetljave pomembni.

Nastavljiv čas delovanja od 6 sekund do 12 minut

Detektor omogoča nastavitev časa, v katerem bo tokokrog ostal vklopljen po zaznavi gibanja. Območje časovne nastavitve je mogoče prilagoditi med 6 sekundami in 12 minutami.

Ta nastavitev omogoča prilagoditev delovanja glede na vrsto prostora. Krajši časi so uporabni v prehodnih prostorih, medtem ko je daljša časovna nastavitev primerna za območja, kjer se uporabniki zadržujejo dlje časa.

Nastavljiv senzor svetlosti

DICROMAT MICRO vključuje nastavitev svetlobne občutljivosti med 5 in 3000 lux. Tako ga je mogoče nastaviti, da se razsvetljava vklopi le, ko je raven ambientalne svetlobe nižja od izbrane vrednosti.

Kombinacija zaznavanja gibanja in nadzora glede na svetlost pomaga preprečiti nepotrebne vklopе, ko je naravne svetlobe dovolj, ter prispeva k optimizaciji porabe energije v instalaciji.

Eden tokokrog z zmogljivostjo do 10 A

Detektor upravlja en sam tokokrog in ima prekinitveno zmogljivost 10 A pri 230 V AC s cos φ = 1. Največja dovoljena obremenitev je odvisna od priključene tehnologije razsvetljave.

• Žarnice z žarilno nitko: do 2000 W.
• Fluorescenčne sijalke: do 100 VA.
• Nizkonapetostne halogenske sijalke 12 V AC: do 1000 VA.
• Halogenske sijalke 230 V AC: do 2000 W.
• Varčne sijalke: do 100 VA.
• Downlighti: do 100 VA.
• LED razsvetljava: do 50 VA.

Napajanje 230 V

Orbis DICROMAT MICRO deluje z napajanjem 230 V AC ±10 % in nazivno frekvenco 50 Hz. Lastna poraba je 1 W, kar ustreza 8 VA kapacitivno.

Električna povezava se izvede s pomočjo vijačnih sponk in omogoča vodnike do 2,5 mm².

Zasnovan za notranje prostore

Detektor ima stopnjo zaščite IP20 po EN 60529 in zaščitni razred II ob pravilni namestitvi. Namenjen je notranjim prostorom, zaščitenim pred vodo in neposredno vlago.

Delovna temperatura je med 0 in 45 °C, za transport in skladiščenje pa dopušča temperature med -10 in 60 °C.

Uporaba Orbis DICROMAT MICRO

Zaradi svoje majhne velikosti in krožnega zaznavanja je še posebej primerna rešitev za avtomatizacijo osvetlitve majhnih prostorov in notranjih prehodnih območij.

• Omare in garderobe.
• Dvigala.
• Vhodi v stanovanja.
• Kabine za stranišča in kopalnice.
• Majhni hodniki in prehodna območja.
• Spuščeni stropi, kjer je zaželena diskretna namestitev.

Tehnične lastnosti Orbis DICROMAT MICRO OB133612

• Blagovna znamka: Orbis.
• Referenca: OB133612.
• Model: DICROMAT MICRO.
• Tip: detektor gibanja / prisotnosti za razsvetljavo.
• Število tokokrogov: 1.
• Namestitev: vgradna v strop.
• Premer detektorske glave: 16 mm.
• Zaznavni kot: 360°.
• Največje zaznavno območje: Ø4 m pri višini 2,5 m.
• Prečno zaznavanje: Ø4 m pri višini 2,5 m.
• Čelno zaznavanje: Ø2 m pri višini 2,5 m.
• Območje časovne nastavitve: 6 sekund do 12 minut.
• Svetlobna občutljivost: 5-3000 lux.
• Napajanje: 230 V AC ±10 %.
• Frekvenca: 50 Hz.
• Prekinitvena zmogljivost: 10 A / 230 V AC, cos φ = 1.
• Lastna poraba: 1 W (8 VA kapacitivno).
• Zaznavanje prehoda skozi ničlo: ne.
• Priključitev: vijačna sponka.
• Največji presek vodnika: 2,5 mm².
• Stopnja zaščite: IP20.
• Zaščitni razred: razred II ob pravilni namestitvi.
• Delovna temperatura: 0 do 45 °C.
• Temperatura transporta in skladiščenja: -10 do 60 °C.
• Teža: 115 + 35 g.

Samodejni nadzor razsvetljave z minimalno vizualno prisotnostjo

Orbis DICROMAT MICRO OB133612 združuje 360° zaznavanje gibanja, nastavitev svetlosti in prilagodljiv časovni zamik v posebej diskretnem formatu. Njegova detektorska glava s samo 16 mm omogoča avtomatizacijo razsvetljave brez namestitve obsežnega senzorja na strop.

Z dosegom do 4 metrov premera, nastavitvijo od 5 do 3000 lux in časovno nastavitvijo med 6 sekundami in 12 minutami ponuja praktično rešitev za zmanjšanje nepotrebnih vklopov in avtomatizacijo majhnih notranjih prostorov.

Pomembno: priključena obremenitev mora upoštevati omejitve, ki jih je določil Orbis za posamezno tehnologijo razsvetljave. Napravo mora v notranjosti namestiti usposobljeno osebje v skladu s priključno shemo in navodili proizvajalca.
