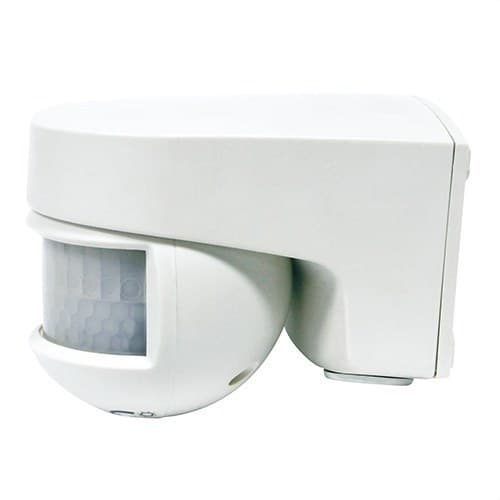

Detektor pohybu Isimat+SB.STENA ORIENT.200° POLE DET.: FT.12M LAT.8M(4+4)A 20°C 5-2000

Detektor gibanja Orbis ISIMAT+, referenca OB134112, je zasnovan za avtomatizacijo svetlobnih tokokrogov z infrardečim zaznavanjem PIR. Namešča se površinsko na steno in zagotavlja širok kot zaznavanja 200°, z dosegom do 12 metrov v sprednji smeri in 8 metrov v stranski smeri pri 20 °C.

Njegova nastavljiva glava omogoča vodoravno rotacijo do 180°, kar olajša prilagoditev zaznavnega polja vhodom, fasadam, nadstreškom, shrambam, stopniščnim podestom in drugim prehodnim območjem. Poleg tega omogoča nastavitev časovne zakasnitve med 3 sekundami in 30 minutami ter izbiro praga osvetljenosti med 5 in 2000 luksov. Zaščita IP55 ga naredi posebej primernega za zunanje in notranje namestitve, izpostavljene zahtevnim okoljskim razmeram.

Širok kot zaznavanja 200°

Orbis ISIMAT+ vključuje dva PIR senzorja in ponuja pokritost 200°, kar bistveno poveča nadzorovano območje pri stenski namestitvi. Ta konfiguracija omogoča zaznavanje gibanja tako pred napravo kot ob straneh.

Pri referenčni temperaturi okolice 20 °C Orbis navaja največji sprednji doseg 12 metrov in stransko pokritost 8 metrov. Največja višina namestitve je 3 metre, priporočena lega pa je med 2 in 3 metri.

Vodoravno nastavljiva glava do 180°

Glavo ISIMAT+ je mogoče vodoravno zasukati do 180°, kar omogoča usmeritev zaznavnega območja proti prostoru, ki ga želite dejansko nadzorovati. Ta lastnost olajša prilagoditev geometriji fasad, vhodov in prehodnih območij brez potrebe, da bi bil detektor popolnoma usmerjen proti območju prehoda.

Dejanski doseg se lahko razlikuje glede na višino namestitve, izbrano orientacijo, temperaturo okolice in smer gibanja oseb glede na PIR senzorje.

Nastavljiva časovna zakasnitev od 3 sekund do 30 minut

Čas, v katerem ostane tokokrog aktiviran po zaznavi gibanja, je mogoče nastaviti med 3 sekundami in 30 minutami. Ta širok razpon omogoča konfiguracijo detektorja tako za območja hitrega prehoda kot za prostore, kjer je treba osvetlitev ohraniti prižgano dlje časa.

Nastavitev se izvaja neposredno na samem detektorju, kar olajša prilagoditev med zagonom namestitve.

Nastavitev svetlosti med 5 in 2000 luksov

ISIMAT+ vključuje nadzor ravni ambientalne svetlobe. Prag delovanja je mogoče nastaviti med 5 in 2000 luksov, tako da se svetlobni tokokrog ob gibanju aktivira le, ko je osvetljenost pod izbrano vrednostjo.

Ta funkcija omogoča preprečevanje nepotrebnih vklopov v času zadostne naravne svetlobe in prilagoditev delovanja detektorja posamezni lokaciji.

Zaščita IP55 za zunanjo uporabo

Orbis ISIMAT+ ima stopnjo zaščite IP55 po EN 60529, kar zagotavlja zaščito pred prahom in vodnimi curki. Zato je pripravljen za ustrezne zunanje namestitve, hkrati pa se lahko uporablja tudi v notranjih prostorih.

Njegova normalna delovna temperatura je med -20 in 40 °C. Orbis navaja tudi delovne meje med -30 in 50 °C ter območje skladiščenja in transporta med -35 in 60 °C.

Preklapljanje ob prehodu skozi ničlo

Detektor vključuje zaznavanje prehoda skozi ničlo za preklop bremena v točki, ki je blizu prehoda električne valovne oblike skozi ničlo. Ta rešitev je posebej uporabna pri delu z določenimi elektronskimi bremeni in prispeva k zmanjšanju električnih obremenitev, ki nastajajo med preklopi.

ISIMAT+ krmili en tokokrog in ponuja izklopno zmogljivost 10 A pri 230 V AC s cos φ = 1.

Združljiv z različnimi tehnologijami osvetlitve

Orbis določa različne priporočene največje obremenitve glede na vrsto osvetlitve, priključene na detektor:

• Žarnice z žarilno nitko: do 2000 W.
• Fluorescenčne sijalke: do 1200 VA.
• Nizkonapetostne halogenske sijalke 12 V AC: do 1200 VA.
• Halogenske sijalke 230 V AC: do 2000 W.
• Varčne sijalke: do 1200 VA.
• Downlighti: do 1200 VA.
• LED osvetlitev: do 400 VA.

Napajanje 230 V in nizka poraba

ISIMAT+ deluje z napajanjem 230 V AC ±10 % in frekvenco 50/60 Hz. Njegova lastna poraba je približno 1 W, kar ustreza 6 VA.

Priključitev se izvede s pomočjo vijačnih sponk in omogoča vodnike s presekom med 0,75 in 1,5 mm².

Kompaktna oblika za stensko montažo

Detektor ima približne dimenzije 72 x 80 x 100 mm in neto težo 155 g. Zasnovan je za površinsko namestitev na gladko steno, pri čemer so dostopni elementi, potrebni za pravilno usmeritev in nastavitev detektorja.

Uporaba Orbis ISIMAT+

Njegov širok kot 200°, zaščita IP55 in doseg do 12 metrov ga naredijo posebej primernega za avtomatizacijo osvetlitve v notranjih in zunanjih prostorih, kjer želite, da svetila delujejo le ob zaznavi gibanja.

• Vhodi in dostopi do stanovanj.
• Fasade in nadstreški.
• Arkade.
• Shrambe.
• Stopniščni podesti in stopnice.
• Hodniki in prehodna območja.
• Garaže in skupni prostori.
• Dostopi do trgovin in stavb.

Tehnične lastnosti Orbis ISIMAT+ OB134112

• Znamka: Orbis.
• Referenca: OB134112.
• Model: ISIMAT+.
• Tip: detektor gibanja za nadzor osvetlitve.
• Tehnologija zaznavanja: PIR.
• Število senzorjev: 2.
• Število tokokrogov: 1.
• Namestitev: površinsko na steno.
• Kot zaznavanja: 200°.
• Vodoravna rotacija: do 180°.
• Sprednji doseg: do 12 m pri 20 °C.
• Stranski doseg: do 8 m pri 20 °C.
• Največja višina namestitve: 3 m.
• Priporočena višina: med 2 in 3 m.
• Časovna zakasnitev: od 3 sekund do 30 minut.
• Svetlobna občutljivost: nastavljiva od 5 do 2000 luksov.
• Napajanje: 230 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Izklopna zmogljivost: 10 A pri 230 V AC, cos φ = 1.
• Zaznavanje prehoda skozi ničlo: da.
• Lastna poraba: približno 1 W (6 VA).
• Največja obremenitev žarnic z žarilno nitko: 2000 W.
• Največja obremenitev fluorescenčnih sijalk: 1200 VA.
• Največja obremenitev halogenskih sijalk 12 V AC: 1200 VA.
• Največja obremenitev halogenskih sijalk 230 V AC: 2000 W.
• Največja obremenitev varčnih sijalk: 1200 VA.
• Največja obremenitev downlightov: 1200 VA.
• Največja obremenitev LED: 400 VA.
• Stopnja zaščite: IP55 po EN 60529.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -20 do 40 °C.
• Delovne meje: -30 do 50 °C.
• Temperatura transporta in skladiščenja: -35 do 60 °C.
• Priključitev: vijačne sponke.
• Presek vodnika: 0,75-1,5 mm².
• Dimenzije: 72 x 80 x 100 mm.
• Neto teža: 155 g.

Samodejni nadzor osvetlitve s široko pokritostjo

Orbis ISIMAT+ OB134112 združuje pokritost 200°, dva PIR senzorja, vodoravno orientacijo in doseg do 12 metrov za učinkovito avtomatizacijo osvetlitve prehodnih območij. Neodvisna nastavitev časa in svetlosti omogoča prilagoditev delovanja konkretnim potrebam posamezne namestitve.

Zaščita IP55, preklapljanje ob prehodu skozi ničlo in združljivost z LED osvetlitvijo do 400 VA dopolnjujejo detektor, ki je posebej vsestranski za domove, skupnosti, trgovine in druge namestitve, kjer želite osvetlitev vklopiti le, ko je to potrebno.

Pomembno: navedeni doseg ustreza referenčnim pogojem, ki jih določa Orbis, in se lahko razlikuje glede na temperaturo okolice, višino, orientacijo in smer gibanja. Električno namestitev je treba izvesti v skladu z navodili proizvajalca in ob upoštevanju priporočenih največjih obremenitev.
