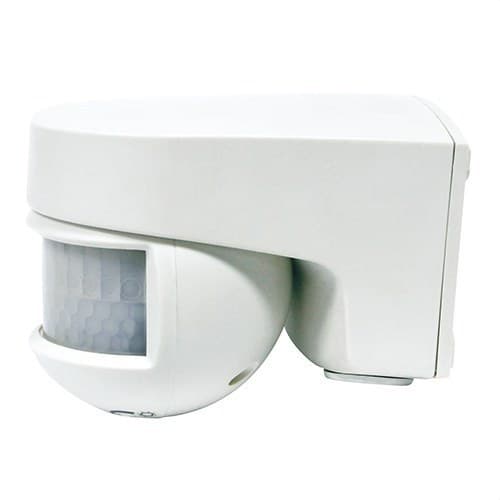

Pohybový detektor Isimat SB.STENA ORIENT.140° POLE DET.: FT.12M STR.8M(4+4)A 20°C 5-2000

Detektor gibanja Orbis ISIMAT, referenca OB134312, je zasnovan za avtomatizacijo vklopa in izklopa razsvetljave z infrardečim zaznavanjem PIR. Namešča se površinsko na steno in ponuja kot zaznavanja 140°, doseg spredaj do 12 metrov ter bočno pokritost 8 metrov pri 20 °C, zato je še posebej primeren za vhode, fasade, nadstreške, shrambe, podeste in druga prehodna območja.

Njegova nastavljiva glava omogoča usmerjanje območja zaznavanja proti območju, ki ga želite nadzorovati. Poleg tega vključuje neodvisno nastavitev časovnika med 3 sekundami in 30 minutami ter svetlobno občutljivost med 5 in 2000 luksov. Zaradi zaščite IP55 ga je mogoče namestiti tako v notranjih prostorih kot na zunanjih lokacijah, izpostavljenih prahu in vodnim curkom.

PIR zaznavanje s 140° pokritostjo

Orbis ISIMAT uporablja tehnologijo zaznavanja PIR za prepoznavanje sprememb infrardečega sevanja, ki jih povzročajo osebe ali drugi viri toplote, ki se premikajo znotraj njegovega območja pokritosti. Detektor pri zaznavanju ne oddaja sevanja.

Njegov kot zaznavanja je 140°, glava pa omogoča do 180° vodoravnega zasuka, kar olajša usmerjanje proti vhodom, prehodnim območjem ali določenim površinam, ki jih je treba pokrivati.

Do 12 metrov sprednjega dosega

V pogojih, ki jih določa Orbis, detektor doseže do 12 metrov v sprednji smeri in 8 metrov bočne pokritosti pri temperaturi okolice 20 °C. Največja navedena višina namestitve je 3 metre, priporočljivo pa ga je namestiti med 2 in 3 metre.

Dejanski doseg se lahko spreminja glede na višino in usmerjenost detektorja, temperaturo okolice ter pot, po kateri osebe prečkajo zaznavno polje.

Nastavljiv čas delovanja od 3 sekund do 30 minut

ISIMAT omogoča izbiro, kako dolgo ostane razsvetljava aktivna po zaznavi gibanja. Čas delovanja je mogoče nastaviti od približno 3 sekund do 30 minut.

Ta širok razpon omogoča uporabo kratkih časov v hitro prehodnih območjih ali daljše ohranjanje osvetlitve v vhodih, na verandah, v skladiščih in drugih prostorih, kjer se uporabniki zadržujejo dlje časa.

Nastavitev svetlosti med 5 in 2000 luksov

Vgrajeni somrakovni senzor omogoča nastavitev ravni ambientalne osvetlitve, pod katero naj detektor deluje. Njegov razpon nastavitve sega od 5 do 2000 luksov.

Tako ga je mogoče nastaviti tako, da osvetlitev vklopi le ponoči ali v slabo osvetljenih okoljih, oziroma razširiti njegovo delovanje tudi na pogoje z več naravne svetlobe.

Zaščita IP55 za zunanjo namestitev

Orbis ISIMAT ima stopnjo zaščite IP55 po standardu EN 60529. To ohišje zagotavlja zaščito pred vdorom škodljive količine prahu in pred vodnimi curki, kar omogoča uporabo v ustreznih zunanjih instalacijah.

Proizvajalec predvideva uporabo na nadstreških, fasadah, vhodih, v shrambah in na podestih. Njegova normalna delovna temperatura je med -20 in 40 °C, mejne delovne temperature pa med -30 in 50 °C.

Preklopna zmogljivost 10 A

Detektor krmili en tokokrog in ponuja preklopno zmogljivost 10 A pri 230 V AC s cos φ = 1. Največja priključna moč je odvisna od vrste uporabljene obremenitve.

Za LED razsvetljavo Orbis navaja priporočeno največjo obremenitev 400 VA. Pri žarnicah z žarilno nitko in halogenskih žarnicah, napajanih z 230 V, je dovoljena obremenitev do 2000 W, medtem ko za fluorescenčne sijalke, varčne sijalke, downlight svetila in nizkonapetostne halogenske svetilke priporočena obremenitev dosega 1200 VA.

Preklop pri prehodu skozi ničlo

ISIMAT vključuje zaznavanje prehoda skozi ničlo pri preklapljanju. Ta tehnologija izvede električni preklop v točki blizu prehoda napetostne valovne oblike skozi ničlo, kar prispeva k zmanjšanju električnih obremenitev na kontakt releja, zlasti pri določenih vrstah elektronskih bremen.

Površinska montaža na steno

Detektor je zasnovan za neposredno pritrditev na gladko steno. Njegove zunanje mere so približno 72 mm širine, 80 mm višine in 100 mm globine, kar zagotavlja kompaktno obliko za zunanje aplikacije.

Priključitev se izvede s pomočjo vijačnih sponk za vodnike s presekom med 0,75 in 1,5 mm². Naprava deluje pri 230 V AC ±10 % in 50/60 Hz, s porabo 6 VA, kar ustreza približno 1 W.

Tehnične lastnosti Orbis ISIMAT OB134312

• Blagovna znamka: Orbis.
• Referenca: OB134312.
• Model: ISIMAT.
• Tip: detektor gibanja za nadzor razsvetljave.
• Tehnologija zaznavanja: PIR.
• Število senzorjev: 1.
• Število tokokrogov: 1.
• Montaža: površinska na steno.
• Kot zaznavanja: 140°.
• Vodoravni zasuk glave: 180°.
• Sprednje zaznavno polje: do 12 m pri 20 °C.
• Bočno zaznavno polje: do 8 m pri 20 °C.
• Največja višina namestitve: 3 m.
• Priporočena višina namestitve: med 2 in 3 m.
• Čas delovanja: od 3 sekund do 30 minut.
• Svetlobna občutljivost: nastavljiva od 5 do 2000 luksov.
• Napajanje: 230 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Lastna poraba: 6 VA, približno 1 W.
• Preklopna zmogljivost: 10 A pri 230 V AC, cos φ = 1.
• Zaznavanje prehoda skozi ničlo: da.
• Največja obremenitev žarnic z žarilno nitko: 2000 W.
• Največja obremenitev fluorescenčnih sijalk: 1200 VA.
• Največja obremenitev halogenskih 12 V AC: 1200 VA.
• Največja obremenitev halogenskih 230 V AC: 2000 W.
• Največja obremenitev varčnih sijalk: 1200 VA.
• Največja obremenitev downlight svetil: 1200 VA.
• Največja obremenitev LED: 400 VA.
• Stopnja zaščite: IP55.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -20 do 40 °C.
• Mejna delovna temperatura: -30 do 50 °C.
• Temperatura transporta in skladiščenja: -35 do 60 °C.
• Priključitev: vijačne sponke.
• Presek vodnika: od 0,75 do 1,5 mm².
• Mere: približno 72 x 80 x 100 mm.
• Neto teža: 155 g.

Avtomatizacija razsvetljave za zunanje in prehodne prostore

Orbis ISIMAT OB134312 omogoča avtomatizacijo razsvetljave s kombinacijo zaznavanja gibanja in nadzora ambientalne svetlobe. To odpravlja potrebo po ročnih stikalih in omogoča, da svetila ostanejo izklopljena, kadar ni gibanja ali ko je raven naravne svetlobe zadostna.

Njegov 12-metrski sprednji doseg, zaščita IP55, vodoravna usmeritev glave in širok razpon časovne nastavitve ga naredijo posebej praktičnega za domove, skupnosti, trgovine in druge objekte, kjer je treba samodejno nadzorovati zunanjo razsvetljavo ali osvetlitev prehodnih območij.

Pomembno: priključena obremenitev mora upoštevati omejitve, ki jih je določil Orbis za posamezno tehnologijo razsvetljave. Detektor je treba namestiti in priključiti v skladu z navodili proizvajalca in veljavno električno zakonodajo.
