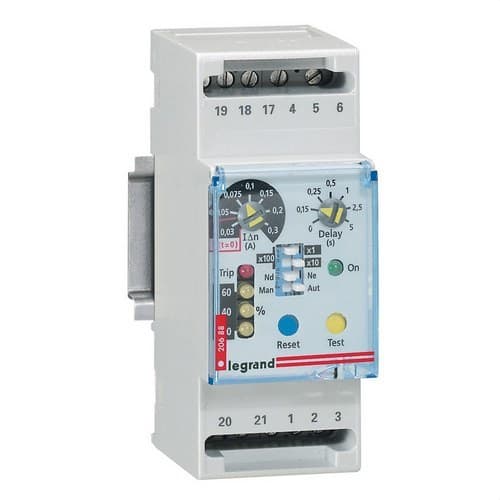

Diferenciálne relé 2 MODULY

Diferencialni rele Legrand 026088 je nastavljiva modularna naprava, zasnovana za zaznavanje uhajalnih tokov proti zemlji in za odreditev izklopa združljivega avtomatskega stikala ali močnostnega stikala. V povezavi s toroidnim transformatorjem in sprožilno tuljavo na tokovni ali minimalni napetostni sprožilec omogoča dodajanje diferencialne zaščite inštalacijam, opremljenim s stikali Legrand DPX³ ali DPX³-I.

Opremljen je z nastavljivo diferencialno občutljivostjo, nastavljivo zakasnitvijo sprožitve, signalizacijo z več LED diodami in pomožnim kontaktom. Napaja se z 230/240 volti izmenične napetosti, deluje pri 50 ali 60 hercih in zavzame le 2 modula na DIN letev.

Nastavljivi diferencialni rele za stikala Legrand DPX³

Referenca 026088 je zasnovana za neprekinjen nadzor morebitnih okvarnih tokov proti zemlji v električnih inštalacijah. Rele sprejema signal iz zunanjega toroidnega transformatorja, nameščenega okoli vodnikov tokokroga, in primerja zaznani preostali tok z izbrano vrednostjo občutljivosti.

Ko uhajalni tok doseže nastavljeni prag in so izpolnjeni nastavljeni pogoji časovne zakasnitve, rele pošlje ukaz za sprožitev tuljavi, povezani s stikalom, kar povzroči odprtje tokokroga.

Diferencialna zaščita z relejem in toroidnim transformatorjem

Legrand 026088 ni samostojno diferenčno stikalo. Za izvajanje zaščitne funkcije mora delovati skupaj z združljivim toroidom in sprožilno tuljavo na tokovni ali minimalni napetostni sprožilec, nameščeno v avtomatskem stikalu ali ustreznem stikalu.

Takšna arhitektura omogoča dodajanje diferencialne zaščite močnostnim stikalom ter prilagoditev parametrov delovanja specifičnim potrebam inštalacije.

Nastavljiva diferencialna občutljivost

Ena glavnih prednosti releja je možnost nastavitve diferencialnega sprožilnega toka. Razpoložljiv razpon je odvisen od povezanega toroidnega transformatorja.

Pri toroidih manjšega združljivega premera Legrand navaja vrednosti občutljivosti od 0,03 A do 30 A, z različnimi vmesnimi stopnjami nastavitve.

Med razpoložljivimi vrednostmi so 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 in 30 A, odvisno od uporabljenega toroida.

Nastavljiva zakasnitev sprožitve do 5 sekund

Legrand 026088 omogoča tudi nastavitev zakasnitve delovanja. Izbirni časi so:

• 0 sekund.
• 0,15 sekunde.
• 0,25 sekunde.
• 0,5 sekunde.
• 1 sekunda.
• 2,5 sekunde.
• 5 sekund.

Ta nastavitev omogoča prilagoditev odziva zaščite in olajša koordinacijo med različnimi nivoji električne inštalacije, kadar zasnova zahteva različne čase delovanja.

Diferencialni rele tipa A

Legrand to referenco označuje kot diferencialni rele tipa A. Ta vrsta zaščite je zasnovana za zaznavanje sinusnih izmeničnih diferencialnih tokov in pulzirajočih enosmernih tokov v okviru pogojev, predvidenih za ta razred.

Izbira vrednosti občutljivosti, časovne zakasnitve in toroida mora biti izvedena glede na značilnosti tokokroga in zahteve zaščite, določene za inštalacijo.

LED indikatorji za nadzor uhajalnega toka

Sprednja stran releja vključuje več LED indikatorjev, ki omogočajo vizualni nadzor stanja zaščite.

• 1 zelena LED: označuje, da je rele napajan.
• 3 rumene LED: označujejo nivoje okvarnega izolacijskega toka, enakovredne 20, 40 in 60 odstotkom nastavljenega praga.
• 1 stalno rdeča LED: označuje, da je bila dosežena ali presežena nastavljena vrednost okvarnega toka.
• 1 utripajoča rdeča LED: označuje prekinitev ali pomanjkanje kontinuitete v povezavi med toroidnim transformatorjem in relejem.

Ta signalizacija omogoča hitro preverjanje razvoja uhajalnega toka in olajša prepoznavanje določenih napak v povezavi.

Postopen nadzor ravni izolacije

Trije rumeni indikatorji omogočajo stopničast prikaz ravni okvarnega toka glede na izbrani prag. Ravni 20, 40 in 60 odstotkov zagotavljajo predhodne informacije, preden je dosežen tok, nastavljen za delovanje releja.

Ta prikaz je lahko še posebej uporaben pri vzdrževanju in diagnostiki inštalacij, saj omogoča opazovanje povečanja preostalega toka, preden pride do izklopa.

Vgrajen pomožni kontakt

Legrand 026088 vključuje pomožni kontakt, ki ga je mogoče uporabiti v sistemu krmiljenja ali signalizacije inštalacije.

Integracija tega kontakta olajša nadzor stanja releja v električnih omarah in združljivih sistemih upravljanja.

Prednja pokrovna plošča, ki jo je mogoče plombirati

Naprava ima zložljiv in plombirljiv prednji pokrov. Ta pokrov ščiti nastavitvene elemente in omogoča omejevanje nenamernih ali nepooblaščenih sprememb konfiguriranih parametrov.

Ta lastnost je še posebej uporabna v profesionalnih inštalacijah, kjer je pomembno ohraniti nastavitve občutljivosti in časovne zakasnitve, določene ob zagonu.

Združljiv s toroidnimi transformatorji Legrand

Rele je treba uporabljati skupaj z združljivimi toroidnimi transformatorji Legrand, določenimi za referenco 026088. Veljavna dokumentacija proizvajalca predvideva različne premere za prilagoditev različnim presekom kablov in velikostim inštalacij.

Izbrani premer toroida vpliva na najmanjši razpoložljivi razpon diferencialne občutljivosti, zato ga je treba izbrati skupaj z relejem glede na električne in fizične značilnosti tokokroga.

Modularna montaža na DIN letev

Rele je zasnovan za neposredno namestitev na DIN letev v električnih omarah. Zavzame širino, enakovredno 2 moduloma, kar olajša njegovo integracijo z drugimi krmilnimi in zaščitnimi napravami.

Njegova modularna oblika omogoča združitev funkcij zaznavanja in nastavitve v omari, medtem ko se toroidni transformator namesti okoli vodnikov, ki jih je treba nadzorovati.

Napajanje pri 230/240 voltih

Legrand 026088 deluje pri napajalni napetosti 230/240 voltov izmenične napetosti in frekvenci 50 ali 60 hercev.

Sprednja zelena LED omogoča vizualno preverjanje, da je rele pravilno napajan in pripravljen za diferencialni nadzor.

Uporaba s stikali DPX³ in DPX³-I

Legrand to referenco določa za zagotavljanje diferencialne zaščite, ko je kombinirana z avtomatskimi stikali DPX³, opremljenimi s sprožilno tuljavo, ali z združljivimi stikali DPX³-I.

Ko rele zazna okvarni tok, večji od izbrane ravni, prenese ustrezen ukaz na povezano tuljavo, da povzroči odprtje odklopne naprave.

Tehnične lastnosti Legrand 026088

• Blagovna znamka: Legrand.
• Referenca: 026088.
• EAN: 3245060260880.
• Vrsta izdelka: nastavljivi modularni diferencialni rele.
• Vrsta diferencialne zaščite: tip A.
• Uporaba: diferencialna zaščita v povezavi z združljivimi stikali DPX³ in DPX³-I.
• Delovanje: zaznavanje prek zunanjega toroidnega transformatorja.
• Diferencialna občutljivost: nastavljiva glede na povezan toroid.
• Najmanjša razpoložljiva občutljivost: 0,03 A pri združljivih toroidih.
• Največja razpoložljiva občutljivost: 30 A.
• Nastavljiva časovna zakasnitev: 0; 0,15; 0,25; 0,5; 1; 2,5 in 5 sekund.
• Napajalna napetost: 230/240 voltov izmenične napetosti.
• Frekvenca: 50 ali 60 hercev.
• Indikator napajanja: zelena LED.
• Indikatorji uhajanja: 3 rumene LED pri 20, 40 in 60 odstotkih.
• Indikator napake: rdeča LED.
• Zaznavanje prekinitve med toroidom in relejem: da, z utripajočo rdečo LED.
• Pomožni kontakt: vključen.
• Prednji pokrov: zložljiv in plombirljiv.
• Montaža: DIN letev.
• Število modulov: 2.
• Zahteva toroidni transformator: da.
• Zahteva združljivo sprožilno tuljavo: da.

Nastavljiva diferencialna zaščita za močnostne omare

Diferencialni rele Legrand 026088 omogoča dodajanje nastavljive diferencialne zaščite inštalacijam z združljivimi močnostnimi stikali, pri čemer ponuja nastavitev občutljivosti in časa delovanja.

Njegova oblika z 2 moduloma, LED indikatorji, pomožnim kontaktom, plombirljivim pokrovom in združljivostjo z različnimi toroidnimi transformatorji olajša integracijo v električne omare, kjer je treba nadzorovati uhajalne tokove in prilagoditi izklop konkretnim značilnostim inštalacije.
