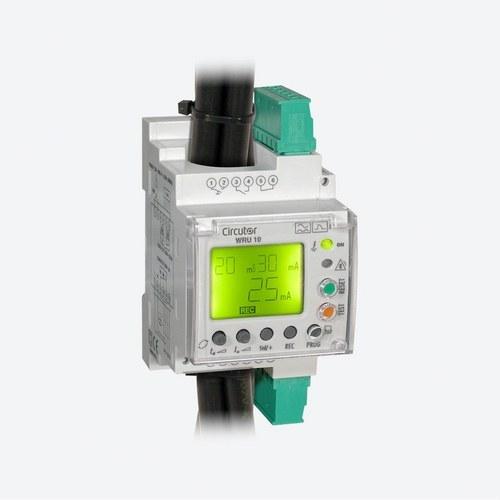

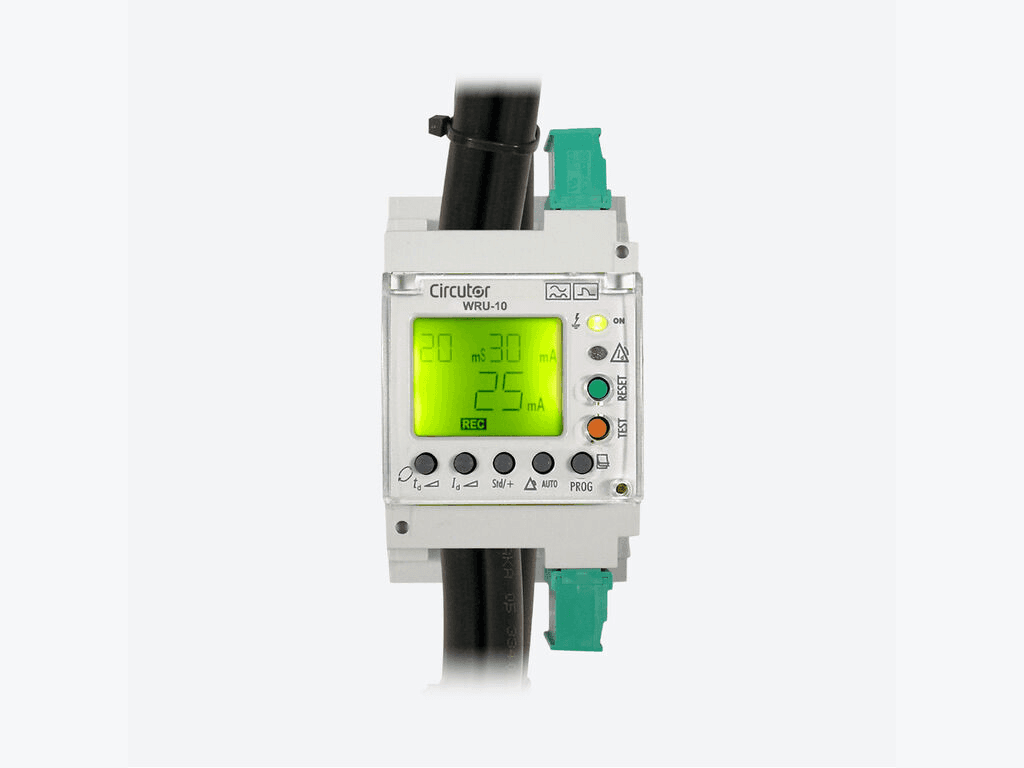

Diferenciálny relé typ A s ultra-imunitou Circutor WRU-10

Diferenciálny relé Circutor WRU-10, referencia P14035, je pokročilý prístroj navrhnutý na ochranu elektrických inštalácií prostredníctvom detekcie únikov prúdu na zem, čím sa zabraňuje možnému poškodeniu a zlepšuje sa prevádzková bezpečnosť. Tento diferenciálny relé typ A ultraimunný je ideálny pre prostredia, kde je kontinuita elektrickej služby nevyhnutná, pretože má systém s vysokou imunitou, ktorý filtruje vysokofrekvenčné prúdy, čím sa zamedzuje náhodnému spúšťaniu a zabezpečuje spoľahlivá a efektívna ochrana.

Kompaktný a funkčný dizajn:
WRU-10 sa vyznačuje kompaktným dizajnom, so šírkou iba 3 moduly a inštaláciou na DIN lištu (DIN 46277, EN 50022), čo uľahčuje jeho integráciu do existujúcich elektrických rozvádzačov bez zaberania veľkého priestoru. Obsahuje diferenciálny transformátor v štruktúre s 28 mm, tvoriac jednotný celok s relé. To umožňuje rýchlu a jednoduchú inštaláciu bez potreby ďalších transformátorov.

Pokročilé zobrazenie a ovládanie:
Zariadenie je vybavené displejom a LED diódami, ktoré umožňujú zobraziť stav diferenciálnej ochrany vrátane únikového prúdu, správ predalarmu a stavu ochrany. Schopnosť zobraziť okamžitú hodnotu úniku na displeji poskytuje jasný prehľad o stave chránených liniek, čo umožňuje vykonávať preventívnu údržbu efektívnejšie a predchádzať problémom predtým, než sa stanú kritickými poruchami.

Nastaviteľná a flexibilná diferenciálna ochrana:
Circutor WRU-10 umožňuje nastaviť diferenciálnu citlivosť (IΔn) v rozsahu od 0,03 A do 30 A, čo ho robí mimoriadne všestranným zariadením pre rôzne aplikácie a úrovne ochrany. Okrem toho môže byť čas oneskorenia (tΔ) nastavený medzi 0,02 a 10 sekúnd, čo poskytuje možnosti okamžitej alebo selektívnej ochrany podľa potrieb inštalácie. Tento druh flexibility zaručuje, že zariadenie sa môže prispôsobiť rôznym prevádzkovým situáciám a elektrickým konfiguráciám.

Predalarm a programovateľné výstupné relé:
WRU-10 obsahuje systém predalarmu, ktorý umožňuje detekovať možné problémy predtým, než dôjde k významným poruchám. Okrem toho má zariadenie tri programovateľné výstupné relé: hlavné relé, ktoré sa používa na ochranu spojenú s kontaktorom alebo vypínacou cievkou automatického spínača, a dve ďalšie relé pre predalarm. Tieto výstupy relé umožňujú presné ovládanie a rýchlu reakciu pri detekcii únikov prúdu, čo zlepšuje bezpečnosť a spoľahlivosť inštalácie.

Vysoká imunita a meranie v skutočnej efektívnej hodnote (TRMS):
Diferenciálny relé WRU-10 je navrhnutý na zabezpečenie maximálnej elektrickej bezpečnosti. Jeho technológia merania v skutočnej efektívnej hodnote (TRMS) zabezpečuje presnú detekciu únikov prúdu aj v podmienkach skresleného napätia alebo s harmonickými prítomnými v elektrickej sieti. Okrem toho jeho ultraimunná technológia ho robí extrémne odolným voči elektrickým rušeniam, čím sa zamedzuje nechceným spúšťaniam spôsobeným prechodnými alebo vysokofrekvenčnými prúdmi.

Aplikácie a výhody:
Circutor WRU-10 je ideálny na použitie v širokej škále aplikácií vrátane priemyselných, komerčných a rezidenčných inštalácií. Vďaka svojim dizajnovým vlastnostiam zaisťuje maximálnu bezpečnosť a kontinuitu v elektrickej službe, čím sa predchádza zbytočným prerušeniam a zaručuje ochrana osôb a zariadení. Je obzvlášť užitočný v inštaláciách, kde je kontinuita dodávky elektrickej energie kritická, ako sú nemocnice, dátové centrá alebo zariadenia na kontinuálnu výrobu.

Významné technické vlastnosti:

• Napájacie napätie: 230 V AC ± 30 %, čo zaisťuje jeho prevádzku v bežných elektrických sieťach.
• Prevádzková frekvencia: 50/60 Hz.
• Citlivosť (IΔn): Nastaviteľná medzi 0,03 A a 30 A, prispôsobiteľná rôznym aplikáciám diferenciálnej ochrany.
• Čas oneskorenia (tΔ): Konfigurovateľný medzi 0,02 s a 10 s, čo umožňuje rýchlu alebo selektívnu ochranu podľa potrieb.
• Externé vstupy na spúšťanie a resetovanie: Relé má beznapäťový vstup na externé spúšťanie a resetovanie, čo uľahčuje jeho integráciu do automatizovaných systémov.

Inštalácia a trvanlivosť:
Relé je navrhnuté na rýchlu montáž na DIN lištu s pripojeniami prostredníctvom zástrčkových svoriek, čo uľahčuje inštaláciu a údržbu. Jeho kryt je vyrobený z odolných materiálov a má stupeň ochrany IP20, čo ho robí vhodným na použitie v kontrolovaných prostrediach. Okrem toho môže pracovať v rozsahu teplôt od -20°C do +70°C, čo zaisťuje jeho spoľahlivosť v rôznych environmentálnych podmienkach.

V skratke, diferenciálny relé Circutor WRU-10 je pokročilé, flexibilné a spoľahlivé riešenie pre diferenciálnu ochranu v elektrických inštaláciách. Jeho nastaviteľnosť, vysoká imunita voči rušeniam a vlastnosti predalarmu ho robia ideálnou voľbou na zabezpečenie bezpečnosti a kontinuity služby v širokej škále elektrických aplikácií.
