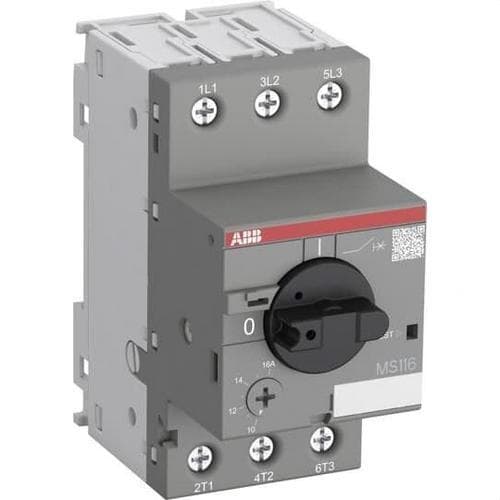

Motorový spúšťač MS116-4.0 2.5-4A

Motorový istič ABB MS116-4.0, referenčné číslo 1SAM250000R1008, je ručný ochranný spínač pre motory s rozsahom tepelného nastavenia 2,5 až 4 A. Integruje tepelnú ochranu proti preťaženiu a elektromagnetickú ochranu proti skratu, ako aj citlivosť na výpadok fázy, vďaka čomu umožňuje chrániť a ovládať motory pomocou jediného kompaktného zariadenia.

So 3 pólmi, vypínacou triedou 10A a prevádzkovou vypínacou schopnosťou až 50 kA pri 400 V AC je MS116-4.0 určený pre jednofázové aj trojfázové aplikácie. Pre trojfázové motory v kategórii AC-3 ABB uvádza menovitý výkon až 1,5 kW pri 400 V.

Rozsah nastavenia 2,5 až 4 A

Tepelná spúšť ABB MS116-4.0 sa dá nastaviť v rozsahu 2,5 až 4 A, aby bolo možné prispôsobiť ochranu menovitému prúdu inštalovaného motora.

Nastavenie sa musí vykonať podľa údajov na typovom štítku motora a vlastností inštalácie, pričom motorový istič reaguje na dlhodobé preťaženie bez potreby výmeny celého zariadenia pri použití motorov v tomto rozsahu.

Tepelná a elektromagnetická ochrana

MS116 obsahuje dva hlavné ochranné systémy:

• Tepelná ochrana: pôsobí proti dlhodobému preťaženiu, ktoré môže spôsobiť nadmerné zahrievanie motora.
• Elektromagnetická ochrana: poskytuje rýchlu reakciu pri vysokých skratových prúdoch.

Okamžité magnetické vypnutie tohto modelu je nastavené na 50 A.

Ochrana proti výpadku fázy

Motorový istič ABB MS116 je citlivý na výpadok fázy. Táto vlastnosť je obzvlášť dôležitá pri trojfázových motoroch, pretože chýbajúca fáza môže spôsobiť nerovnováhu prúdu, stratu krútiaceho momentu a prehriatie motora.

Vypínacia trieda 10A

MS116-4.0 patrí do vypínacej triedy 10A podľa špecifikácií ABB. Táto trieda definuje časové správanie ochrany pri preťažení a je určená najmä pre motory s bežnými časmi rozbehu.

Vypínacia schopnosť 50 kA pri 400 V

ABB pre tento model uvádza menovitú prevádzkovú vypínaciu schopnosť Ics 50 kA pri 400 V AC. Jeho medzná vypínacia schopnosť Icu dosahuje 75 kA pri rovnakom napätí.

Hodnoty sa líšia v závislosti od prevádzkového napätia:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Až 1,5 kW pri 400 V v AC-3

Pre aplikácie s trojfázovými motormi v kategórii použitia AC-3 a napájaním 400 V ABB uvádza prevádzkový menovitý výkon až 1,5 kW pre MS116-4.0.

Konečný výber sa musí vykonať podľa menovitého prúdu uvedeného výrobcom motora, pretože ten je hlavným údajom pre správne nastavenie tepelnej ochrany.

3 póly pre trojfázové motory a jednofázové aplikácie

MS116-4.0 má 3 hlavné póly. Je určený najmä na ochranu trojfázových motorov, pričom ABB zároveň počíta s použitím rodiny MS116 aj v jednofázových aplikáciách podľa príslušnej schémy zapojenia.

Integrovaná odpojovacia funkcia

Okrem ochrany motora zariadenie obsahuje aj funkciu odpínača. Otočná páka umožňuje ručne zapínať a vypínať obvod a poskytuje jasnú indikáciu polôh ON a OFF.

Táto funkcia umožňuje používať motorový istič ako ručný ovládací a odpojovací prvok v medziach a podmienkach stanovených spoločnosťou ABB.

Voľný vypínací mechanizmus

MS116 obsahuje voľný vypínací mechanizmus. To znamená, že zariadenie môže rozpojiť svoje kontakty pri aktivácii ochrany, aj keď je páka ručne ponechaná v zapnutej polohe.

Táto vlastnosť zabraňuje tomu, aby zásah do ovládania mohol znemožniť automatické pôsobenie vnútorných ochrán.

Teplotná kompenzácia

Tepelná ochrana obsahuje kompenzáciu voči zmenám okolitej teploty. ABB pre radu MS116 uvádza kompenzovaný prevádzkový rozsah od -25 do +55 °C.

Táto vlastnosť pomáha udržiavať stabilné správanie tepelnej spúšte pri bežných teplotných zmenách v rozvádzači.

Kompaktný formát 45 mm

ABB MS116-4.0 má šírku iba 45 mm, čo uľahčuje jeho inštaláciu do automatizačných a riadiacich rozvádzačov, kde je obmedzený priestor.

Jeho približné rozmery sú 45 mm na šírku, 85,6 mm na výšku a 90 mm do hĺbky, s približnou čistou hmotnosťou 265 g.

Montáž na DIN lištu

Motorový istič je určený na montáž na štandardnú DIN lištu, čo uľahčuje jeho integráciu spolu s kontaktormi, relé, pomocnými zariadeniami a ďalšími ochrannými a ovládacími prvkami.

Pripojenie hlavného obvodu sa vykonáva pomocou skrutkových svoriek.

Široká ponuka príslušenstva ABB

Rodina MS116 podporuje množstvo príslušenstva, ktoré umožňuje rozšíriť funkcie motorového ističa podľa potrieb inštalácie. Medzi dostupné možnosti patria:

• Pomocné kontakty.
• Signalizačné kontakty.
• Podpäťové spúšte.
• Vypínacie cievky.
• Hrebeňové a trojfázové rozvodné lišty.
• Napájacie bloky.
• Príslušenstvo na blokovanie proti neoprávnenému ovládaniu.

Toto príslušenstvo sa predáva samostatne a musí sa vyberať podľa konkrétnej konfigurácie rozvádzača.

Stupeň krytia IP20

Motorový istič má stupeň krytia IP20 na kryte. Je určený na inštaláciu do vhodných rozvádzačov alebo elektrických skríň, ktoré poskytujú potrebnú dodatočnú ochranu pred dotykom a vplyvmi prostredia.

Aplikácie ABB MS116-4.0

• Ochrana trojfázových motorov.
• Elektrické čerpadlá.
• Ventilátory a odsávače.
• Kompatibilné kompresory.
• Priemyselné stroje.
• Systémy HVAC.
• Prepravníkové pásy.
• Automatizačné a riadiace rozvádzače.
• Zariadenia s motormi do 1,5 kW pri 400 V v rámci uvedeného prúdového rozsahu.

Technické vlastnosti ABB MS116-4.0

• Značka: ABB.
• Referenčné číslo: 1SAM250000R1008.
• Model: MS116-4.0.
• Typ: motorový istič / ručný ochranný spínač motora.
• Počet pólov: 3.
• Menovitý prúd Ie: 4 A.
• Rozsah tepelného nastavenia: 2,5-4 A.
• Vypínacia trieda: 10A.
• Tepelná ochrana proti preťaženiu: áno.
• Elektromagnetická ochrana proti skratu: áno.
• Citlivosť na výpadok fázy: áno.
• Nastavenie okamžitého magnetického vypnutia Ii: 50 A.
• Kapacita Ics pri 230 V AC: 50 kA.
• Kapacita Ics pri 400 V AC: 50 kA.
• Kapacita Ics pri 440 V AC: 6 kA.
• Kapacita Ics pri 500 V AC: 6 kA.
• Kapacita Ics pri 690 V AC: 2 kA.
• Kapacita Icu pri 230 V AC: 75 kA.
• Kapacita Icu pri 400 V AC: 75 kA.
• Kapacita Icu pri 440 V AC: 18 kA.
• Kapacita Icu pri 500 V AC: 15 kA.
• Kapacita Icu pri 690 V AC: 3 kA.
• Menovité prevádzkové napätie Ue: až 690 V AC.
• Menovité izolačné napätie Ui: 690 V.
• Frekvencia: 50/60 Hz.
• Menovitý výkon AC-3 pri 400 V: 1,5 kW.
• Funkcia odpínača: áno.
• Ovládanie: otočná páka ON/OFF.
• Voľný vypínací mechanizmus: áno.
• Teplotná kompenzácia: áno.
• Prevádzkový teplotný rozsah: -25 až +55 °C.
• Typ pripojenia: skrutkové svorky.
• Montáž: DIN lišta.
• Stupeň krytia: IP20.
• Šírka: 45 mm.
• Výška: približne 85,6 mm.
• Hĺbka: približne 90 mm.
• Čistá hmotnosť: približne 0,265 kg.
• EAN: 4013614320316.

Komplexná a kompaktná ochrana pre motory

ABB MS116-4.0 spája ochranu proti preťaženiu, skratu a výpadku fázy s funkciami zapínania, vypínania a odpojovania v zariadení so šírkou iba 45 mm. Jeho nastavenie v rozsahu 2,5 až 4 A umožňuje prispôsobiť ochranu rôznym motorom v tomto prúdovom rozsahu.

Vypínacia trieda 10A, 50 kA prevádzkovej vypínacej schopnosti pri 400 V a možnosť kombinácie s príslušenstvom ABB robia z 1SAM250000R1008 mimoriadne vhodné riešenie pre elektrické rozvádzače strojov, čerpadiel, ventilácie a priemyselnej automatizácie.

Dôležité: tepelné nastavenie sa musí nakonfigurovať podľa skutočného menovitého prúdu motora. Pomocné kontakty, spúšte a ďalšie príslušenstvo nie sú súčasťou štandardného motorového ističa a v prípade potreby sa musia zakúpiť samostatne.
