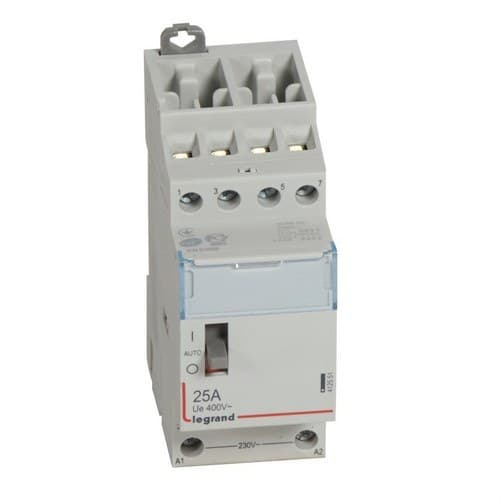

Kontaktor 25A 4NO 230V

Le kontaktor Legrand CX³ 412551 je modularna naprava, zasnovana za daljinsko krmiljenje električnih bremen. Ima 4 pole s 4 normalno odprtimi kontakti, nazivni tok 25 amperov, močnostni krog 400 voltov izmeničnega toka in krmilno tuljavo 230 voltov izmeničnega toka.

Njegova štiripolna konfiguracija omogoča sočasno preklapljanje več vodnikov z enim samim krmilnim signalom. Posebej je primeren za upravljanje svetlobnih tokokrogov, ogrevalnih sistemov, črpalk in drugih združljivih bremen, namesti pa se na DIN letev in zavzame le 2 modula.

Štiripolni kontaktor Legrand CX³ 25 A

Referenca 412551 spada v serijo modularnih kontaktorjev CX³ podjetja Legrand. Vključuje 4 normalno odprte močnostne kontakte, ki ostanejo odprti, ko tuljava ni vzbujena, in se zaprejo, ko prejme ustrezno krmilno napetost.

Takšno delovanje omogoča električno ločitev krmilnega vezja od močnostnega vezja, tako da lahko krmilni signal vklopi ali izklopi večja bremena, ne da bi moral celoten močnostni tok neposredno teči skozi napravo, ki daje ukaz.

Krmilna tuljava 230 voltov

Legrand 412551 ima vzbujalno tuljavo 230 voltov izmeničnega toka. Območje krmilne napetosti, ki ga določa proizvajalec, je med 195 in 253 volti.

Ko je tuljava pod napetostjo, elektromagnetni mehanizem aktivira 4 normalno odprte kontakte in omogoči napajanje priključenih bremen. Ko krmilni signal izgine, kontaktor preide v ustrezno stanje delovanja.

Nazivna frekvenca krmilnih in močnostnih vezij je 50 ali 60 hercev.

4 normalno odprti kontakti

Ta kontaktor ima 4 pole in 4 normalno odprte kontakte, brez normalno zaprtih glavnih kontaktov.

Njegova konfiguracija omogoča skupno preklapljanje do štirih vodnikov, zato je še posebej uporaben v trifaznih tokokrogih in drugih aplikacijah, kjer je potrebno sočasno odklapljanje več polov.

Tok 25 amperov glede na breme

Tok, ki ga lahko krmili kontaktor, je odvisen od vrste bremena in njegove kategorije uporabe. Za referenco 412551 Legrand navaja obratovalni tok 25 amperov v kategorijah AC-7a ali AC-1.

Te kategorije so povezane predvsem z uporovnimi ali rahlo induktivnimi bremeni, kot so nekateri ogrevalni sistemi in druge močnostne aplikacije.

Za bremena v kategorijah AC-7b ali AC-3 je navedeni obratovalni tok po Legrandu 10 amperov. Zato je treba kontaktor izbrati glede na tok tokokroga in naravo bremena, ki ga želite krmiliti.

Močnostni krog 400 voltov

Kontaktor je zasnovan za nazivno delovno napetost 400 voltov izmeničnega toka. Ta lastnost skupaj s 4 poli omogoča uporabo v električnih omarah, kjer je treba krmiliti združljive štiripolne tokokroge.

Napetosti močnostnega kroga ne smemo zamenjevati z napetostjo tuljave: glavni krog deluje pri 400 voltih, medtem ko krmilna tuljava deluje pri 230 voltih.

Za razsvetljavo, ogrevanje in črpalke

Legrand to referenco priporoča za krmiljenje visokoenergijskih bremen, kot so ogrevalni sistemi, svetlobne inštalacije in črpalke.

Vključite ga lahko z stikali, časovniki, termostati, krmilnimi sistemi in drugimi napravami, ki lahko zagotovijo ustrezen signal za 230-voltno tuljavo.

Takšna konfiguracija omogoča avtomatizacijo vklopa in izklopa naprav iz električne omare brez neposrednega preklapljanja močnostnega tokokroga.

Zmogljivost za različne svetlobne obremenitve

Poleg nazivnega toka Legrand navaja tudi posebne vrednosti za različne tehnologije razsvetljave.

• Največja obremenitev za žarnice z žarilno nitko: 3.000 vatov.
• Največja obremenitev za fluorescenčne sijalke: 2.100 voltamperov.
• Največja obremenitev za fluorescenčne sijalke v duo vezju: 2.200 voltamperov.
• Največja obremenitev za kompenzirane fluorescenčne sijalke vzporedno: 1.000 voltamperov.

Te vrednosti je treba vedno uskladiti s konkretnimi lastnostmi svetil, njihovimi zagonskimi tokovi in pogoji tokokroga.

Ročno upravljanje na sprednji strani

Kontaktor ima ročno upravljanje na sprednji strani, ki omogoča neposredno delovanje naprave med preverjanjem, preizkusom ali vzdrževanjem.

Mehanizem omogoča trajni položaj vklopa ali izklopa brez samodejnega povratka, kar olajša diagnostična in servisna dela na inštalaciji.

Kompaktna oblika 2 modulov

Legrand CX³ 412551 je zasnovan za montažo na DIN letev in zavzame le 2 modula, kar olajša vgradnjo v električne omare z omejenim prostorom.

Njegove približne dimenzije so:

• Širina: 35,6 milimetra.
• Višina: 94,9 milimetra.
• Globina: 72,6 milimetra.
• Vgradna globina: 44 milimetrov.

Montaža na DIN letev

Kontaktor ima pritrdilne sisteme, ki olajšajo montažo na DIN letev znotraj električne omare.

Serija omogoča tudi vodenje in namestitev razdelilnih glavnikov tipa vilice na zgornji strani, kar olajša določene napajalne konfiguracije skupaj z drugimi modularnimi napravami.

Oznaka za identifikacijo tokokroga

Na sprednji strani je nosilec oznake, ki omogoča jasno identifikacijo funkcije kontaktorja ali bremena, ki ga krmili.

Ta lastnost olajša pregled in vzdrževanje v omarah z več tokokrogi ter omogoča hitro lociranje ustrezne naprave.

Združljiv z Legrand pomožnimi elementi

Referenco 412551 je mogoče dopolniti z združljivimi pomožnimi elementi Legrand. Proizvajalec posebej navaja možnost vgradnje pomožnega elementa s referenco 412430.

Ti dodatki omogočajo razširitev možnosti signalizacije ali krmiljenja, kadar to zahteva zasnova inštalacije.

Zaščita IP2X

Kontaktor ima stopnjo zaščite IP2X. Ko je pravilno nameščen v električni omari, njegova zasnova zagotavlja zaščito pred dostopom do nevarnih delov v skladu s pogoji, določenimi za to stopnjo zaščite.

V skladu z IEC/EN 61095

Legrand CX³ 412551 je izdelan v skladu s standardom IEC/EN 61095, ki velja za elektromehanske kontaktorje za gospodinjsko uporabo in podobne aplikacije.

Njegova tehnologija ustreza monostabilnemu elektromagnetnemu kontaktorju, zasnovanemu za daljinsko krmiljenje bremen z električnim signalom.

Tehnične lastnosti Legrand 412551

• Blagovna znamka: Legrand.
• Serija: CX³.
• Referenca: 412551.
• EAN: 3245064125512.
• Vrsta izdelka: modularni močnostni kontaktor.
• Tehnologija: monostabilni elektromagnetni kontaktor.
• Število polov: 4.
• Normalno odprti kontakti: 4.
• Normalno zaprti kontakti: noben.
• Obratovalni tok AC-7a ali AC-1: 25 amperov.
• Obratovalni tok AC-7b ali AC-3: 10 amperov.
• Nazivna napetost močnostnega kroga: 400 voltov izmeničnega toka.
• Nazivna napetost tuljave: 230 voltov izmeničnega toka.
• Območje krmilne napetosti: med 195 in 253 volti.
• Frekvenca: 50 ali 60 hercev.
• Največja obremenitev za žarnice z žarilno nitko: 3.000 vatov.
• Največja obremenitev za fluorescenčne sijalke: 2.100 voltamperov.
• Največja obremenitev za fluorescenčne sijalke v duo vezju: 2.200 voltamperov.
• Največja obremenitev za kompenzirane fluorescenčne sijalke vzporedno: 1.000 voltamperov.
• Ročno upravljanje na sprednji strani: da.
• Montaža: DIN letev.
• Število modulov: 2.
• Širina: 35,6 milimetra.
• Višina: 94,9 milimetra.
• Globina: 72,6 milimetra.
• Vgradna globina: 44 milimetrov.
• Stopnja zaščite: IP2X.
• Nosilec oznake: da.
• Združljiv s pomožnimi elementi: da.
• Pomožni element, ki ga navaja Legrand: referenca 412430.
• Standard: IEC/EN 61095.

Štiripolni kontaktor za avtomatizacijo bremen iz električne omare

Legrand CX³ 412551 združuje 4 normalno odprte kontakte, tok do 25 amperov, krmilno tuljavo 230 voltov in močnostni krog 400 voltov v kompaktnem formatu le 2 modulov.

Njegova štiripolna konfiguracija, ročno upravljanje na sprednji strani, montaža na DIN letev in združljivost s pomožnimi elementi omogočajo vgradnjo v sisteme avtomatizacije za razsvetljavo, ogrevanje, črpalke in druga združljiva bremena, pri čemer ga je treba vedno izbrati glede na ustrezno kategorijo uporabe.
