"Kontaktor AF16-30-10 3P BOB 24-60V AC 20-60V DC"

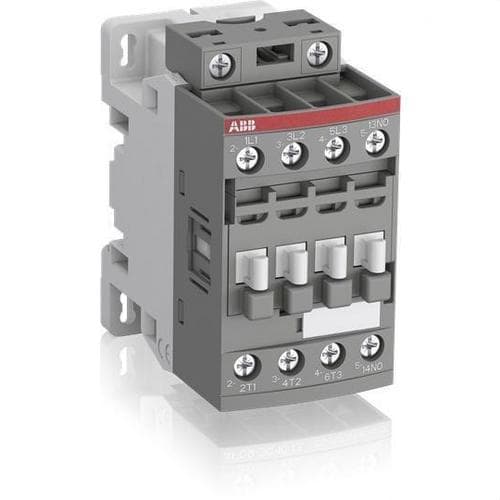

ABB kontaktor AF16-30-10-11, referenca 1SBL177001R1110, je tripolni kontaktor serije AF, zasnovan za krmiljenje trifaznih motorjev in drugih električnih bremen v industrijskih inštalacijah, električnih omarah, avtomatizaciji in krmilnih sistemih. Ima 3 glavne normalno odprte kontakte, vgrajen pomožni kontakt 1NO in elektronsko tuljavo, ki lahko deluje tako na izmenični kot na enosmerni tok.

Ta model podpira krmilno napetost 24 do 60 V AC pri 50/60 Hz in 20 do 60 V DC. Zaradi elektronskega vmesnika tuljave lahko kontaktor deluje v širokem območju krmilne napetosti, kar olajša njegovo integracijo v sisteme z različnimi krmilnimi napetostmi in zagotavlja večjo odpornost na nihanja napajanja.

Glavne značilnosti kontaktorja ABB AF16-30-10

• Znamka: ABB.
• Serija: AF.
• Model: AF16-30-10-11.
• Referenca: 1SBL177001R1110.
• Število glavnih polov: 3.
• Glavni kontakti: 3 normalno odprti (3NO).
• Vgrajen pomožni kontakt: 1 normalno odprt (1NO).
• Nazivni tok AC-3: 18 A pri 380-440 V.
• Moč motorja AC-3: 7,5 kW pri 380/400 V.
• Nazivni tok AC-1: do 30 A pri 690 V in 40/60 °C.
• Krmilna napetost tuljave: 24-60 V AC pri 50/60 Hz in 20-60 V DC.
• Nazivna napetost glavnega tokokroga: do 690 V.
• Tip tuljave: elektronska AC/DC širokega območja.
• Zaščita pred prenapetostjo: vgrajena.
• Tip priključitve: vijačni priključki.
• Stopnja zaščite priključkov: IP20.

Kontaktor za motorje do 7,5 kW pri 400 V

ABB AF16-30-10 je posebej primeren za krmiljenje trifaznih motorjev. V kategoriji uporabe AC-3 omogoča delovni tok 18 A pri 380/400 V in moč motorja do 7,5 kW pri 400 V. Pri 415 in 440 V lahko deluje z motorji do 9 kW, skladno z vrednostmi, ki jih navaja ABB.

V kategoriji AC-1, namenjeni neinduktivnim ali rahlo induktivnim bremenom, doseže nazivni tok 30 A pri 690 V pri temperaturah okolice do 60 °C. Te zmogljivosti omogočajo uporabo tako za vklop in izklop motorjev kot tudi za različna električna bremena v krmilnih in distribucijskih omarah.

Elektronska tuljava za AC in DC

Ena glavnih značilnosti kontaktorjev serije ABB AF je elektronsko krmiljena tuljava. V tej različici, označeni s pripono -11, tuljava sprejema napetosti 24 do 60 V AC pri 50/60 Hz in 20 do 60 V DC.

Širok delovni razpon omogoča uporabo istega kontaktorja z različnimi krmilnimi napetostmi brez potrebe po zamenjavi tuljave. Ta tehnologija prav tako olajša delovanje ob nihanjih krmilne napetosti, kar je posebej praktično v avtomatizacijskih sistemih in strojih, kjer se lahko stabilnost napajanja spreminja.

Vgrajena zaščita pred prenapetostjo

AF16-30-10 ima tovarniško vgrajeno zaščito pred prenapetostjo v tokokrogu tuljave. ABB tako v številnih aplikacijah odpravlja potrebo po dodatnem prenapetostnem dušilniku, povezanem s kontaktorjem, kar poenostavi ožičenje električne omare in zmanjša število potrebnih komponent.

Ta lastnost je še posebej uporabna v krmilnih tokokrogih, kjer lahko ponavljajoče se preklapljanje povzroča električne motnje pri vklopu ali izklopu induktivnih bremen.

Vgrajen pomožni kontakt 1NO

Poleg treh glavnih kontaktov ima kontaktor en vgrajen normalno odprt pomožni kontakt. Ta kontakt se lahko uporablja za signalizacijo, medsebojno blokado, povratno informacijo o stanju kontaktorja ali integracijo z drugimi elementi krmilnega tokokroga.

Serija AF omogoča tudi dodatne pomožne bloke, nameščene spredaj ali bočno, kar omogoča razširitev konfiguracije sistema, kadar aplikacija zahteva večje število pomožnih kontaktov.

Delovni tokovi in moči

• AC-3 pri 220/230/240 V: 18 A, do 4 kW.
• AC-3 pri 380/400 V: 18 A, do 7,5 kW.
• AC-3 pri 415 V: 18 A, do 9 kW.
• AC-3 pri 440 V: 18 A, do 9 kW.
• AC-3 pri 500 V: 15 A, do 9 kW.
• AC-3 pri 690 V: 10,5 A, do 9 kW.
• AC-1 pri 690 V in 40 °C: 30 A.
• AC-1 pri 690 V in 60 °C: 30 A.
• AC-1 pri 690 V in 70 °C: 26 A.

Priključki z vijačnimi sponkami

ABB AF16-30-10 uporablja vijačne priključke tako v glavnem tokokrogu kot v pomožnih in krmilnih tokokrogih. Glavni tokokrog omogoča toge vodnike do 6 mm² ter različne konfiguracije gibkih vodnikov, odvisno od uporabljenega tipa priključka.

Glavni, pomožni in tuljavni priključki imajo stopnjo zaščite IP20 po IEC 60529, kar pomaga zaščititi pred nenamernim stikom z aktivnimi deli med predvideno uporabo v električnih omarah in ohišjih.

Visoka frekvenca preklapljanja

Kontaktor je pripravljen za aplikacije, ki zahtevajo pogosto delovanje. ABB navaja največjo električno frekvenco preklapljanja do 1.200 ciklov na uro v kategoriji AC-3 in največjo mehansko frekvenco preklapljanja do 3.600 ciklov na uro, vedno v okviru pogojev uporabe, ki jih določa proizvajalec.

Tehnični podatki ABB AF16-30-10-11

• Proizvajalec: ABB.
• Družina: kontaktorji AF.
• Referenca proizvajalca: 1SBL177001R1110.
• Oznaka: AF16-30-10-11.
• Poli: 3.
• Glavni kontakti NO: 3.
• Glavni kontakti NC: 0.
• Pomožni kontakti NO: 1.
• Pomožni kontakti NC: 0.
• Napetost tuljave AC: 24-60 V, 50/60 Hz.
• Napetost tuljave DC: 20-60 V.
• Delovni tok AC-3 pri 400 V: 18 A.
• Moč AC-3 pri 400 V: 7,5 kW.
• Delovni tok AC-1: 30 A pri 690 V in 40/60 °C.
• Nazivna delovna napetost glavnega tokokroga: 690 V.
• Nazivna izolacijska napetost: 690 V po IEC 60947-4-1.
• Udarna prenapetostna odpornost: 6 kV.
• Frekvenca glavnega tokokroga: 50/60 Hz.
• Zaščita priključkov: IP20.
• Tip priključka: vijak.
• Največja delovna višina: 3.000 m.
• Temperatura okolice brez termičnega releja: od -40 do +70 °C.
• Temperatura skladiščenja: od -60 do +80 °C.
• Dimenzije: 86 x 45 x 77 mm (višina x širina x globina).
• Neto teža: 0,27 kg.
• EAN: 3471523110618.

Predpisi in združljivost

Kontaktor ABB AF16-30-10 izpolnjuje med drugim standarda IEC/EN 60947-1 in IEC/EN 60947-4-1, poleg tega pa ima tudi homologacije v skladu z UL 508 in CSA C22.2 št. 14. Izdelek prav tako izpolnjuje zahteve direktive RoHS, kot jih navaja ABB.

Zaradi svojih električnih lastnosti, elektronske tuljave širokega območja in kompaktne oblike je kontaktor ABB AF16-30-10-11 primerna rešitev za električne omare, krmiljenje motorjev, stroje, industrijsko avtomatizacijo, prezračevalne sisteme, črpalke in druge aplikacije, ki zahtevajo trifazno preklapljanje do 18 A v kategoriji AC-3.

Pomembno: ABB navaja, da različica AF..-30-..-11 ni namenjena neposrednemu krmiljenju iz izhoda PLC. Za takšne aplikacije je treba preveriti združljivost krmilnega sistema in izbrati ustrezno različico glede na specifikacije proizvajalca.
