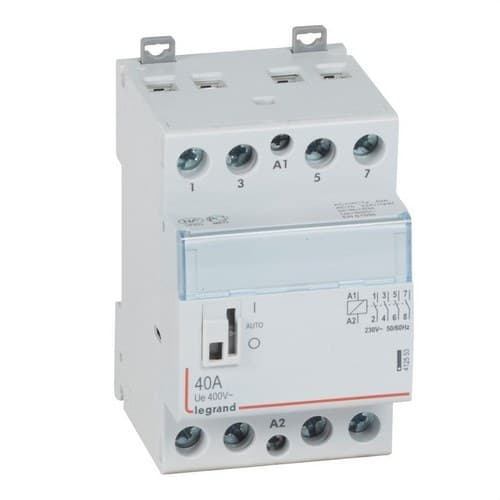

Stýkač 40A 4NO 230V

Le kontaktor Legrand CX³ 412553 je modularna naprava, namenjena upravljanju električnih bremen visoke moči. Ima 4 pole s 4 normalno odprtimi kontakti, nazivni tok 40 amperov in krmilno tuljavo za 230 voltov izmeničnega toka.

Zasnovan je za vgradnjo v električne omarice na DIN letev in omogoča upravljanje bremen, kot so ogrevalni sistemi, svetlobni tokokrogi in črpalke, prek krmilnega signala. Njegova modularna izvedba in sprednje ročno upravljanje olajšata tako vgradnjo v omarico kot tudi preizkušanje in vzdrževanje.

Kontaktor Legrand CX³ 40 A s 4 normalno odprtimi kontakti

Referenca 412553 spada v serijo modularnih kontaktorjev CX³ podjetja Legrand. Vključuje 4 normalno odprte močnostne kontakte, zato kontakti ostanejo odprti, ko tuljava ni aktivirana, in se zaprejo, ko kontaktor prejme ustrezen krmilni signal.

Takšna konfiguracija omogoča hkratno preklapljanje več vodnikov z enim samim električnim ukazom, kar olajša avtomatizacijo in daljinsko upravljanje različnih vrst bremen.

Krmilna tuljava 230 voltov

Kontaktor ima vzbujalno tuljavo 230 voltov izmeničnega toka. Po tehničnem listu podjetja Legrand je dovoljen razpon vzbujalne napetosti med 195 in 253 volti.

Ko tuljava prejme napetost, notranji mehanizem spremeni stanje močnostnih kontaktov. Ko krmilni signal preneha, se kontakti vrnejo v ustrezni delovni položaj.

Nazivni tok 40 amperov

Legrand 412553 omogoča obratovalni tok 40 amperov v kategoriji AC-7a ali AC-1, ki sta povezani predvsem z uporovnimi ali rahlo induktivnimi bremeni.

Za aplikacije v kategorijah AC-7b ali AC-3 je po navedbah podjetja Legrand obratovalni tok 22 amperov. Izbira kontaktorja mora vedno upoštevati vrsto bremena in njegovo kategorijo uporabe, ne le največjega nazivnega toka.

Uporaba pri ogrevanju, razsvetljavi in črpalkah

Legrand ta kontaktor priporoča za upravljanje velikih porabnikov, vključno z električnimi ogrevalnimi sistemi, svetlobnimi inštalacijami in črpalkami.

Kontaktor ločuje krmilni tokokrog od močnostnega tokokroga, tako da lahko električni signal manjše porabe upravlja vklop in izklop glavnega bremena.

Ta lastnost je še posebej uporabna v avtomatiziranih inštalacijah, električnih omaricah, sistemih za upravljanje energije in tokokrogih, ki zahtevajo pogosto preklapljanje ali upravljanje z zunanjimi napravami.

4 poli za tokokroge do 400 voltov

Naprava ima 4 pole in je zasnovana za nazivno obratovalno napetost 400 voltov izmeničnega toka. Takšna konfiguracija omogoča uporabo v inštalacijah, kjer je treba hkrati preklapljati več vodnikov.

Vsi 4 glavni kontakti so normalno odprti. Model nima normalno zaprtih glavnih kontaktov.

Sprednje ročno upravljanje za preizkuse in vzdrževanje

Kontaktor ima ročno upravljanje, dostopno s sprednje strani, po odstranitvi ustreznega pokrova. Ta mehanizem omogoča izvajanje preizkusov in vzdrževanja neposredno na napravi.

Upravljanje omogoča izbiro stalnih položajev vklopa ali izklopa brez samodejnega povratka, kar olajša določene preglede med montažo, diagnostiko ali vzdrževanjem.

Modularna izvedba 3 modulov

Legrand CX³ 412553 je zasnovan za montažo na DIN letev v električnih omaricah in zavzema širino, enakovredno 3 modulom.

Ima dva sistema pritrditve na letev, enega na zgornjem in drugega na spodnjem delu, zasnovana za lažjo montažo in demontažo naprave.

Omogoča tudi vstavljanje razdelilnega glavnika tipa vilice z zgornje strani, kar poenostavi določene napajalne konfiguracije v omarici.

Oznaka za identifikacijo tokokroga

Sprednja stran vključuje oznako za identifikacijo, ki omogoča vizualno prepoznavo tokokroga ali bremena, ki ga kontaktor upravlja. Ta funkcija je še posebej praktična v električnih omaricah z več krmilnimi in zaščitnimi napravami.

Jasna identifikacija olajša zagon, pregled, vzdrževanje in iskanje napak.

Združljiv z Legrand pomožnimi moduli

Kontaktor je mogoče opremiti z združljivimi pomožnimi moduli Legrand. Proizvajalec izrecno navaja možnost povezave s pomožnim modulom s referenco 412431, kar omogoča razširitev signalizacijskih ali krmilnih funkcij glede na potrebe projekta.

Zmogljivost za različne vrste razsvetljave

Poleg splošnih močnostnih aplikacij Legrand navaja tudi posebne vrednosti za različna svetlobna bremena. Največja navedena obremenitev za žarnice z žarilno nitko je 5.000 vatov.

Za fluorescenčne sijalke je največja navedena zmogljivost 3.100 voltamperov, pri dvojnem vezju 3.400 voltamperov in 1.400 voltamperov v določenih inštalacijah s paralelno kompenzacijo.

Te vrednosti je treba upoštevati skupaj s konkretnimi lastnostmi svetil in tokokroga, ki ga želite upravljati.

Dimenzije in vgradnja

Kontaktor ima širino 68 milimetrov, višino 94 milimetrov in globino 53,4 milimetra. Legrand navaja vgradno globino 44 milimetrov.

Njegova modularna oblika omogoča vgradnjo skupaj z odklopniki, diferenčnimi stikali, časovnimi stikali, impulznimi releji in drugimi zaščitnimi ter avtomatizacijskimi napravami v električni omarici.

Zaščita in standardi

Legrand 412553 ima stopnjo zaščite IP2X in je izdelan v skladu s standardom IEC/EN 61095, ki velja za elektromehanske kontaktorje za gospodinjske in podobne aplikacije.

Tehnične lastnosti Legrand 412553

• Blagovna znamka: Legrand.
• Serija: CX³.
• Referenca: 412553.
• EAN: 3245064125536.
• Vrsta izdelka: modularni močnostni kontaktor.
• Število polov: 4.
• Normalno odprti kontakti: 4.
• Normalno zaprti kontakti: noben.
• Obratovalni tok AC-7a ali AC-1: 40 amperov.
• Obratovalni tok AC-7b ali AC-3: 22 amperov.
• Nazivna obratovalna napetost: 400 voltov izmeničnega toka.
• Nazivna napetost tuljave: 230 voltov izmeničnega toka.
• Razpon vzbujalne napetosti: med 195 in 253 volti.
• Montaža: DIN letev.
• Širina: 3 moduli.
• Fizična širina: 68 milimetrov.
• Višina: 94 milimetrov.
• Globina: 53,4 milimetra.
• Vgradna globina: 44 milimetrov.
• Stopnja zaščite: IP2X.
• Sprednje ročno upravljanje: da.
• Oznaka za identifikacijo: da.
• Možnost dodajanja pomožnih modulov: da.
• Združljiv pomožni modul, ki ga navaja Legrand: referenca 412431.
• Največja obremenitev za žarnice z žarilno nitko: 5.000 vatov.
• Največja obremenitev za fluorescenčne sijalke: 3.100 voltamperov.
• Standard: IEC/EN 61095.

Modularni kontaktor za avtomatizacijo bremen visoke moči

Legrand CX³ 412553 združuje 4 normalno odprte kontakte, zmogljivost do 40 amperov in krmilno tuljavo za 230 voltov, kar ponuja kompaktno rešitev za električno upravljanje ogrevanja, razsvetljave, črpalk in drugih združljivih bremen.

Njegova montaža na DIN letev, format 3 modulov, sprednje ročno upravljanje, oznaka za identifikacijo in možnost dodajanja pomožnih modulov olajšajo vgradnjo v stanovanjske, poslovne in druge električne omarice, ki zahtevajo zanesljivo in centralizirano preklapljanje močnostnih tokokrogov.
