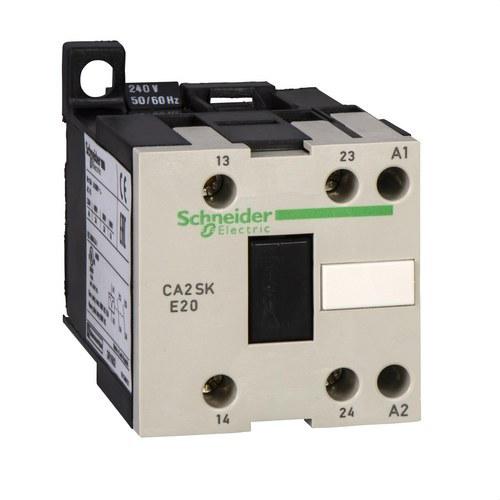

Stýkač CA2-SKE 2 NO + 0 NC striedavý 10 A 220 V AC

Kontaktor CA2-SKE 2 NA od Schneider Electric patrí do radu TeSys, ktorý je známy svojou vysokou kvalitou a spoľahlivosťou pri riadení obvodov. Tento kontaktor je ideálny pre aplikácie v riadiacich obvodoch, najmä v kategóriách zamestnania AC-15 a DC-13, ktoré sa bežne používajú pri manipulácii s elektromagnetickými záťažami, ako sú kontaktory a solenoidy v systémoch riadenia strojov a automatizácie.

Tento model je vybavený 2 normálne otvorenými kontaktmi (NA), čo umožňuje jeho použitie v rôznych riadiacich aplikáciách, kde je potrebné prepínanie obvodov za podmienok striedavého alebo jednosmerného prúdu. S konvenčným tepelným prúdom až do 10 A pri okolitej teplote 55 °C, CA2-SKE dokáže zvládnuť záťaž bez kompromisov v prevádzkovej účinnosti. Pre dodatočnú ochranu sa odporúča použitie pridružených poistiek 10 A typu gL, v súlade s normami VDE 0660 a IEC 60947, čo zabezpečuje primeranú ochranu proti preťaženiu a skratu.

CA2-SKE je kompatibilný s menovitým pracovným napätím až do 690 V AC pri maximálnej frekvencii 400 Hz, čo ho robí univerzálnou voľbou pre rôzne typy elektrických inštalácií. Jeho dizajn umožňuje prevádzku s riadiacim obvodom na 220 V AC pri 50/60 Hz, čo uľahčuje jeho integráciu do štandardných systémov elektrického riadenia v mnohých regiónoch sveta.

Kontaktor má kompaktný dizajn s rozmermi 58 mm na výšku, 45 mm na šírku a 68 mm na hĺbku a váži len 0,132 kg, čo uľahčuje jeho inštaláciu v obmedzených priestoroch bez kompromisov vo výkone. Toto zariadenie je možné montovať na DIN lišty aj na dosky, čo mu poskytuje veľkú flexibilitu pri integrácii do elektrických rozvádzačov alebo riadiacich panelov.

Jedným z najvýraznejších aspektov kontaktora CA2-SKE je jeho vysoká trvanlivosť. S mechanickou trvanlivosťou až 10 miliónov cyklov je toto zariadenie schopné vydržať dlhé obdobia prevádzky bez potreby neustálej údržby. Okrem toho má prevádzkový rozsah až 1200 cyklov za hodinu, čo z neho robí vhodnú voľbu pre aplikácie s opakovaným alebo vysokofrekvenčným prepínaním.

Výkon kontaktora je tiež vynikajúci z hľadiska energetickej účinnosti. Má spotrebu pri zapnutí 23 VA pri 20 °C a udržiavaciu spotrebu len 4,9 VA, čo prispieva k vyššej prevádzkovej účinnosti a znižuje dlhodobé energetické náklady. Okrem toho je odvod tepla zariadenia len 1,5 W, čo pomáha udržiavať optimálne prevádzkové teploty a predlžuje životnosť zariadenia.

Technické údaje

• Zloženie kontaktov: 2 NA (normálne otvorené).
• Konvenčný tepelný prúd (Ith): 10 A pri 55 °C.
• Menovité pracovné napätie (Ue): ≤ 690 V AC, 50/60 Hz.
• Riadiace napätie (Uc): 220 V AC, 50/60 Hz.
• Montáž: Na DIN lištu alebo dosku.
• Pripojenie: Skrutkové svorky pre pevné káble 1,5 až 6 mm² a flexibilné 0,35 až 6 mm².
• Mechanická trvanlivosť: 10 miliónov cyklov.
• Prevádzkový rozsah: Až 1200 cyklov/hodina.
• Spotreba pri zapnutí: 23 VA.
• Udržiavacia spotreba: 4,9 VA.
• Rozmery: 58 mm na výšku, 45 mm na šírku, 68 mm na hĺbku.
• Hmotnosť: 0,132 kg.

CA2-SKE tiež vyniká tepelnou a mechanickou odolnosťou. Svorky zariadenia sú navrhnuté tak, aby vydržali rôzne káble, pevné aj flexibilné, s rozsahom od 1,5 do 6 mm² pre pevné káble a od 0,35 do 6 mm² pre flexibilné káble. Tento kontaktor tiež umožňuje pripojenie až dvoch káblov na jednu svorku, čo poskytuje väčšiu flexibilitu pri inštalácii a organizácii obvodov.

Pokiaľ ide o jeho reakčný čas, kontaktor otvorí kontakty NA v čase od 6 do 8 ms po deaktivácii cievky a zatvorí kontakty v čase od 7 do 14 ms pri aktivácii, čo z neho robí rýchlu a efektívnu možnosť pre prepínanie obvodov v reálnom čase.

Kľúčové výhody

• Vysoká trvanlivosť: Až 10 miliónov mechanických cyklov zaručuje dlhú životnosť zariadenia.
• Flexibilná montáž: Kompatibilný s montážou na DIN lištu aj na dosky, čo uľahčuje jeho integráciu do rôznych typov elektrických inštalácií.
• Nízka spotreba energie: Znížená spotreba energie pri zapnutí aj udržiavaní, čo zaručuje dlhodobú účinnosť.
