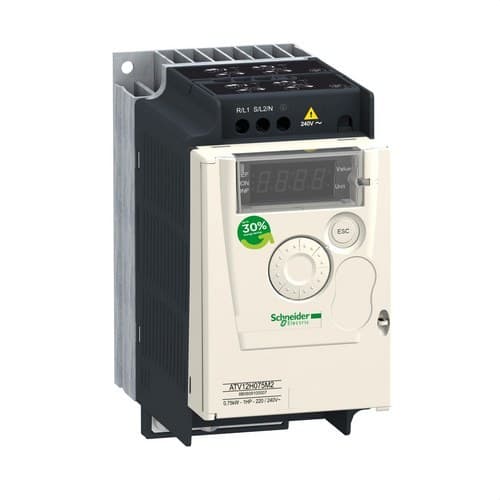

Menič otáčok ALTIVAR-12 0,75KW 240V 1PH

Variabilnik hitrosti Schneider Electric Altivar 12 ATV12H075M2 je zasnovan za krmiljenje hitrosti in navora trifaznih asinhronskih motorjev do 0,75 kW / 1 KM z uporabo enofaznega omrežnega napajanja 200 do 240 V AC. Zagotavlja nazivni izhodni tok 4,2 A in omogoča nastavitev izhodne frekvence med 0,5 in 400 Hz, kar predstavlja kompaktno rešitev za črpalke, ventilatorje, transporterje in druge preproste stroje.

Referenca ATV12H075M2 spada v serijo Altivar 12 podjetja Schneider Electric in je posebej zasnovana za preproste industrijske aplikacije, komercialne stroje in HVAC. Vključuje funkcije PID regulacije, senzorsko brezsenzorsko vektorsko krmiljenje, komunikacijo Modbus, vgrajen CEM filter in različne elektronske zaščite za pretvornik in motor.

Variabilnik Altivar 12 0,75 kW

ATV12H075M2 je dimenzioniran za motorje z nazivno močjo:

• Moč motorja: 0,75 kW.
• Ekvivalentna moč: 1 KM.
• Nazivni izhodni tok: 4,2 A.
• Izhodna napetost: do 240 V AC.

Omogoča prilagoditev hitrosti motorja dejanskim potrebam stroja, s čimer motorju ni treba stalno delovati pri nazivni hitrosti, kadar proces tega ne zahteva.

Enofazni vhod in izhod za trifazni motor

Pomembna značilnost te reference je, da ima enofazno napajanje 200 do 240 V AC, hkrati pa je pripravljena za napajanje trifaznega motorja 200/240 V.

To omogoča krmiljenje združljivega trifaznega motorja iz enofazne napeljave, če so moč, napetost in tok motorja znotraj specifikacij variabilnika.

Dovoljena napajalna napetost je:

• 200-240 V AC enofazno.
• Toleranca napetosti: -15 % / +10 %.
• Frekvenca napajanja: 50/60 Hz ±5 %.

Nazivni izhodni tok 4,2 A

Schneider Electric ATV12H075M2 zagotavlja neprekinjen nazivni izhodni tok 4,2 A pri preklopni frekvenci 4 kHz.

Po tehnični dokumentaciji Altivar 12 so za to referenco navedene tudi prehodne zmogljivosti približno:

• 6,3 A za 60 sekund.
• 6,9 A za 2 sekundi.

Te zmogljivosti omogočajo odziv na določene kratkotrajne povečane zahteve po navoru med zagonom ali delovanjem stroja.

Nastavljiva izhodna frekvenca od 0,5 do 400 Hz

Variabilnik omogoča nastavitev izhodne frekvence med 0,5 in 400 Hz, kar zagotavlja širok razpon za krmiljenje hitrosti motorja.

Nazivno in največjo frekvenco je treba nastaviti v skladu z električnimi in mehanskimi lastnostmi motorja. Hitrosti, ki jih ne dopušča proizvajalec motorja ali poganjanega stroja, se ne sme uporabljati.

Brezsenzorsko vektorsko krmiljenje

Altivar 12 ima različne krmilne profile za asinhronske motorje, vključno z:

• Brezsenzorsko vektorsko krmiljenje pretoka.
• Razmerje napetost/frekvenca V/F.
• Kvadratno razmerje napetost/frekvenca.

Brezsenzorsko vektorsko krmiljenje izboljša delovanje motorja pri nizkih hitrostih brez potrebe po zunanjem enkoderju.

Prehodni navor do 170 %

Schneider Electric navaja prehodni navor približno 150 do 170 % nazivnega navora motorja, odvisno od moči variabilnika in priključenega motorja.

Ta rezerva navora je lahko posebej uporabna med pospeševanjem ali ob kratkotrajnih povečanjih obremenitve.

Vgrajena PID regulacija

ATV12H075M2 vključuje nastavljiv PID regulator, kar omogoča uporabo v aplikacijah, kjer je treba samodejno vzdrževati procesno spremenljivko.

Uporablja se lahko na primer v sistemih za:

• nadzor tlaka.
• nadzor pretoka.
• prezračevanje.
• odsesavanje.
• črpanje.
• preproste klimatske procese.

Z uporabo povratne informacije združljivega senzorja lahko variabilnik spreminja hitrost motorja, da ohranja nastavljeno vrednost.

Funkcija Catch on the Fly

Altivar 12 vključuje funkcijo Catch on the Fly, zasnovano za ponovno prevzemanje nadzora nad motorjem, ki se še vedno vrti.

Ta funkcija je uporabna na primer pri ventilatorjih, kjer se motor lahko po zaustavitvi ali zaradi gibanja zraka še naprej vrti zaradi vztrajnosti.

Vgrajena komunikacija Modbus

Schneider Electric ATV12H075M2 ima serijsko komunikacijo Modbus prek vmesnika RS-485 z 2 žicama kot standard.

Opremljen je s priključkom RJ45 in podpira nastavljive komunikacijske hitrosti:

• 9,6 kbit/s.
• 19,2 kbit/s.
• 38,4 kbit/s.

Protokol Modbus omogoča integracijo variabilnika v določene sisteme avtomatizacije in nadzora za branje parametrov, stanj ali referenc ter spreminjanje združljivih nastavitev.

Vhodi in izhodi za avtomatizacijo

ATV12 vključuje različne vhode in izhode za priklop krmilnih signalov, senzorjev in zunanjih elementov:

• 4 digitalni vhodi.
• 2 digitalna izhoda.
• 1 analogni vhod.
• 1 analogni izhod.
• 1 relejni izhod.

Te povezave omogočajo konfiguracijo funkcij, kot so zagon, zaustavitev, sprememba smeri, izbira hitrosti, zunanje reference in signalizacija stanj.

Nastavljive pospeševalne in zaviralne rampe

Variabilnik omogoča nastavitev pospeševalnih in zaviralnih ramp, s čimer preprečuje sunkovite zagone in zaustavitve motorja.

Postopno pospeševanje lahko zmanjša mehanske obremenitve na prenosih, sklopkah, jermenih in drugih delih stroja ter omeji tokovne konice, povezane z neposrednim zagonom.

Nastavljiva preklopna frekvenca

Preklopno frekvenco je mogoče nastaviti približno med 2 in 16 kHz, pri čemer je tovarniška nazivna vrednost 4 kHz.

Višje frekvence lahko zahtevajo zmanjšanje toka glede na pogoje, ki jih določa Schneider Electric.

Freniranje z vbrizgavanjem enosmernega toka

Altivar 12 omogoča freniranje do zaustavitve z vbrizgavanjem enosmernega toka, kar omogoča nadzorovano zaustavitev motorja v določenih aplikacijah.

Ta referenca ne vključuje zavornega čoperja, zato je treba to lastnost upoštevati pri aplikacijah z velikimi zahtevami po regenerativnem zaviranju.

Vgrajen CEM filter

ATV12H075M2 ima vgrajen CEM filter, namenjen omejevanju prevodnih elektromagnetnih motenj, ki nastajajo pri delovanju variabilnika, kadar je namestitev izvedena v skladu s priporočili Schneider Electric.

Proizvajalec navaja prevodne emisije, skladne s standardom IEC 61800-3 v ustreznih pogojih namestitve, vključno z uporabo oklopljenega motornega kabla, kadar je to potrebno.

Vgrajene elektronske zaščite

Variabilnik vključuje različne zaščitne in nadzorne funkcije za zaščito same naprave in priključenega motorja.

Med glavnimi zaščitami so:

• prenapetost napajanja.
• prenizka napetost napajanja.
• preobremenitveni tok med izhodnimi fazami in ozemljitvijo.
• kratek stik med fazami motorja.
• zaščita pred pregrevanjem variabilnika.
• elektronska toplotna zaščita motorja z neprekinjenim izračunom I²t.

Te funkcije ne odpravljajo potrebe po namestitvi zunanjih električnih zaščit, zahtevanih za napajalni krog.

Elektronska toplotna zaščita motorja

Altivar 12 neprekinjeno izračunava toplotno obremenitev motorja z modelom I²t in zagotavlja elektronsko zaščito pred določenimi pogoji preobremenitve.

Za pravilno delovanje te funkcije je treba ustrezno vnesti in nastaviti podatke s tipske ploščice motorja.

Aplikacije Altivar 12 ATV12H075M2

Schneider Electric serijo Altivar 12 namenja preprostim strojem, komercialni opremi in HVAC aplikacijam. Med običajne uporabe sodijo:

• črpalke.
• ventilatorji.
• odsesovalniki.
• transportni trakovi.
• transportni sistemi za materiale.
• dostopne zapornice.
• komercialni stroji.
• tekalne steze in podobna oprema.
• majhni industrijski stroji.
• oprema za prezračevanje in klimatizacijo.

Prihranek energije pri črpalkah in ventilatorjih

Regulacija hitrosti omogoča prilagoditev porabe motorja dejanskim potrebam procesa. Ta lastnost je še posebej zanimiva pri črpalkah in ventilatorjih, kjer lahko zmanjšanje hitrosti, ko ni potreben največji pretok, znatno zmanjša porabo energije.

Schneider Electric navaja, da lahko optimizacija moči in navora Altivar 12 za določene aplikacije prezračevanja in črpanja prispeva k prihrankom energije do približno 30 % v ustreznih pogojih uporabe.

Stopnja zaščite IP20

Variabilnik ima stopnjo zaščite IP20 in je zasnovan predvsem za montažo v električno omaro ali razdelilno omarico.

Ne sme se nameščati neposredno izpostavljen prahu, vodi ali drugim okoljskim pogojem, ki niso združljivi s to stopnjo zaščite.

Hlajenje z hladilnikom

Referenca ATV12H075M2 je dobavljena v različici z hladilnikom. Schneider Electric jo zasnuje za namestitev v običajnih okoljih znotraj ustrezno dimenzionirane in prezračevane električne omare.

Nazivna toplotna disipacija za to različico je približno 44 W pri nazivnem toku.

Delovna temperatura

Variabilnik je predviden za delovanje med:

• -10 do 40 °C: brez zmanjšanja toka.
• 40 do 60 °C: z zmanjšanjem toka približno 2,2 % za vsak dodatni °C.
• Temperatura skladiščenja: -25 do 70 °C.

Prezračevanje in razmik med napravami je treba izvesti v skladu z navodili proizvajalca za montažo.

Kompaktne dimenzije

ATV12H075M2 ima majhne dimenzije, ki olajšajo vgradnjo v električne omare za stroje:

• Širina: 72 mm.
• Višina: 143 mm.
• Globina: 131,2 mm.
• Teža: približno 0,8 kg.

Tehnične značilnosti Schneider Electric ATV12H075M2

• Blagovna znamka: Schneider Electric.
• Referenca: ATV12H075M2.
• Serija: Altivar 12.
• Tip: variabilnik hitrosti.
• Uporaba: preprosti stroji, industrija, komercialna oprema in HVAC.
• Nazivna moč motorja: 0,75 kW.
• Ekvivalentna moč: 1 KM.
• Napajanje: enofazno.
• Napajalna napetost: 200-240 V AC.
• Toleranca napetosti: -15 % / +10 %.
• Omrežna frekvenca: 50/60 Hz ±5 %.
• Združljiv motor: trifazni asinhronski motor 200/240 V znotraj nazivnih karakteristik.
• Nazivni izhodni tok: 4,2 A.
• Prehodni tok 60 s: 6,3 A.
• Prehodni tok 2 s: 6,9 A.
• Največja izhodna napetost: 240 V.
• Izhodna frekvenca: 0,5-400 Hz.
• Preklopna frekvenca: 2-16 kHz nastavljivo.
• Nazivna preklopna frekvenca: 4 kHz.
• Prehodni navor: 150-170 % glede na motor in pogoje.
• Brezsenzorsko vektorsko krmiljenje: da.
• V/F krmiljenje: da.
• PID regulator: da.
• Catch on the Fly: da.
• Kompenzacija zdrsa: nastavljiva.
• Freniranje z vbrizgavanjem DC: da.
• Vgrajen zavorni čoper: ne.
• Komunikacijski protokol: serijski Modbus.
• Vmesnik: RS-485 z 2 žicama.
• Priključek: RJ45.
• Digitalni vhodi: 4.
• Digitalni izhodi: 2.
• Analogni vhod: 1.
• Analogni izhod: 1.
• Relejni izhod: 1.
• CEM filter: vgrajen.
• Stopnja zaščite: IP20.
• Montaža: električna omara.
• Hlajenje: različica z hladilnikom.
• Nazivna disipacija moči: približno 44 W.
• Širina: 72 mm.
• Višina: 143 mm.
• Globina: 131,2 mm.
• Teža: približno 0,8 kg.
• Delovna temperatura brez zmanjšanja nazivne vrednosti: -10 do 40 °C.
• Najvišja temperatura z zmanjšanjem nazivne vrednosti: 60 °C.
• Glavni standardi: IEC 61800-5-1 in IEC 61800-3.
• Oznaka: CE.
• EAN: 3606480071072.

Učinkovito krmiljenje motorjev do 0,75 kW

Schneider Electric Altivar 12 ATV12H075M2 ponuja kompaktno rešitev za regulacijo trifaznih asinhronskih motorjev do 0,75 kW iz enofaznega omrežja 200-240 V. Njegov izhodni tok 4,2 A, brezsenzorsko vektorsko krmiljenje, PID regulacija in izhodna frekvenca do 400 Hz omogočajo prilagoditev delovanja motorja potrebam številnih preprostih strojev.

Vgrajena komunikacija Modbus, nastavljivi vhodi in izhodi, elektronske zaščitne funkcije in kompaktna zasnova širine 72 mm olajšajo integracijo v strojne omare, črpalne sisteme, prezračevanje in HVAC aplikacije.

Pomembno: oznaka 1PH pri tej referenci se nanaša na enofazni vhodni napajalni priklop. Izhod variabilnika je namenjen združljivemu trifaznemu motorju 200/240 V. Pred namestitvijo je treba preveriti priključno napetost motorja, njegov nazivni tok, moč, frekvenco in priključno shemo sponk. Variabilnik prav tako ne nadomešča zunanjih zaščit pred kratkim stikom in odklopa, ki jih zahteva namestitev.
