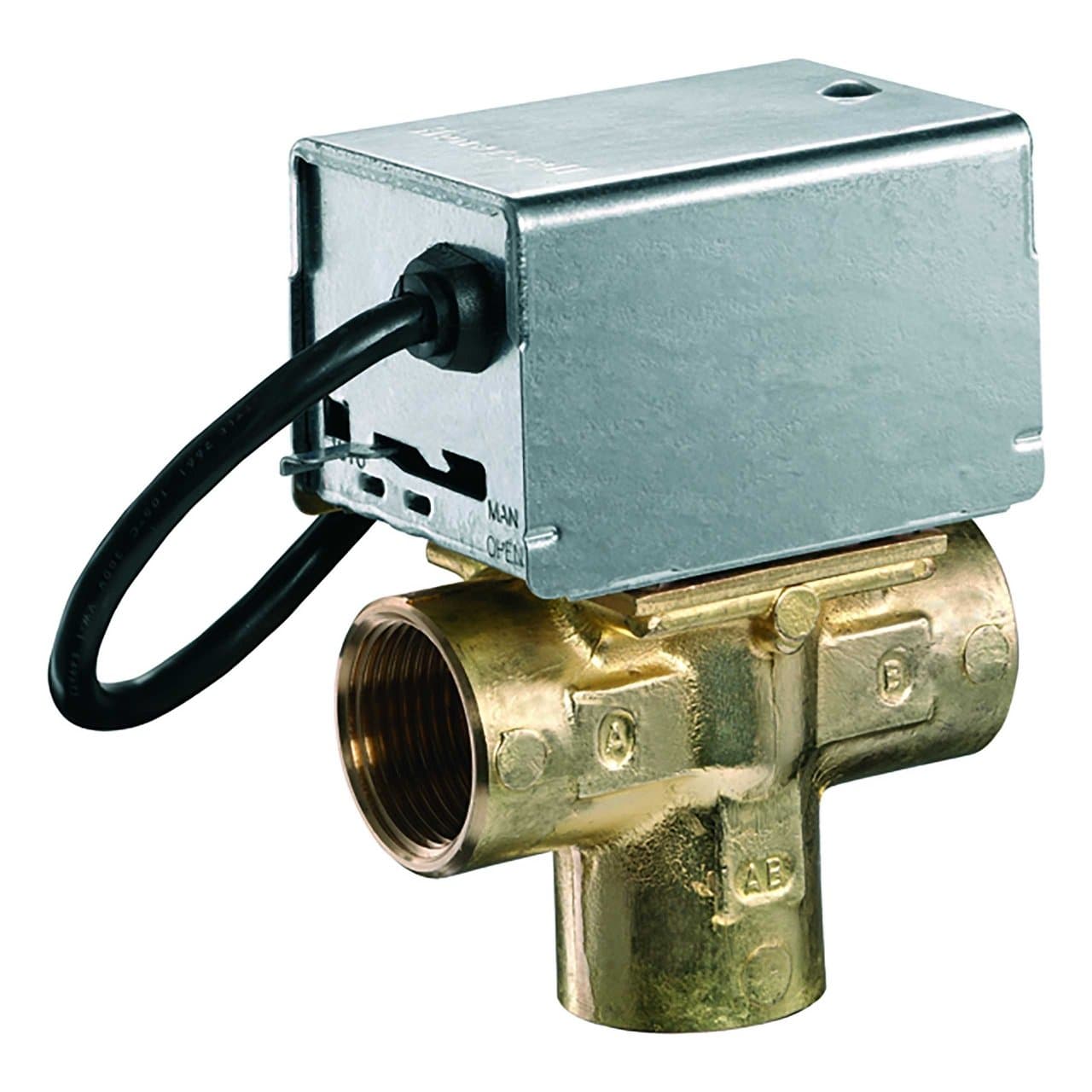

3-cestná motorická zónová ventil 1"

Motoriziran conski ventil Resideo V4044C1312/U je preusmerjevalni 3-potni ventil s 1" notranjim navojem, zasnovan za samodejno usmerjanje pretoka vode med dvema krogoma v ogrevalnih in sistemih za pripravo sanitarne tople vode. Deluje z električnim aktuatorjem na 230 V / 50 Hz s povratno vzmetjo in ima Kvs 8,1, kar zagotavlja kompaktno rešitev za gospodinjske hidravlične sisteme in manjše komercialne aplikacije.

Ta različica serije V4044C deluje z vklop/izklop krmiljenjem in ima medeninasto ohišje, pripravljeno za temperature medija med 5 in 88 °C. Za izvedbo 1" Resideo navaja največji diferenčni tlak 0,55 bar, medtem ko je največji obratovalni tlak serije 8,6 bar.

Glavne značilnosti Resideo V4044C1312/U

• Blagovna znamka: Resideo.
• Serija: V4044C.
• Referenca: V4044C1312/U.
• Tip: motoriziran preusmerjevalni conski ventil.
• Število poti: 3.
• Delovanje: vklop/izklop.
• Priključki: 1" notranji navoj.
• Nazivni premer: DN25.
• Kvs: 8,1.
• Napajanje: 230 V AC.
• Frekvenca: 50 Hz.
• Krmilni signal: SPST.
• Povratek: s pomočjo vzmeti.
• Največji obratovalni tlak: 8,6 bar.
• Največji diferenčni tlak: 0,55 bar.
• Temperatura medija: od 5 do 88 °C.
• Temperatura okolice: od 5 do 50 °C.
• Ohišje ventila: medenina.
• Pokrov in podnožje aktuatorja: pocinkano jeklo.
• Dolžina kabla: 1.000 mm.

Motoriziran preusmerjevalni 3-potni ventil

V4044C1312/U je zasnovan za preusmerjanje pretoka v enega od dveh krogov. Za razliko od mešalnega ventila je njegovo delovanje usmerjeno v izbiro enega ali drugega hidravličnega toka, kar omogoča samodejno upravljanje porazdelitve vode glede na potrebe sistema.

Resideo navaja, da je serija V4044C primerna za nadzor pretoka med krogi ogrevanja in sanitarne tople vode v popolnoma črpanih centralnih sistemih. Ventil omogoča pretok samo v eno cono naenkrat, kar olajša prioritizacijo ali samodejno izbiro med različnimi krogi.

1" notranji navojni priključki

Referenca V4044C1312/U se nanaša posebej na različico z 1" priključki. Notranji navojni priključki omogočajo enostavno vgradnjo v običajne hidravlične sisteme s kompatibilnimi fitingi.

Za to velikost Resideo določa Kvs 8,1, parameter, ki predstavlja hidravlično pretočno zmogljivost ventila in ga je treba upoštevati skupaj z načrtovanim pretokom in razpoložljivim padcem tlaka v sistemu.

Največji diferenčni tlak 0,55 bar

Različica 1" dopušča največji diferenčni tlak 0,55 bar. Ta vrednost določa največjo razliko tlaka skozi ventil v okviru delovnih pogojev, ki jih določa proizvajalec.

Navedeni največji delovni tlak za serijo V4044 je 8,6 bar. Obe vrednosti je treba preveriti pri hidravličnem dimenzioniranju, da se zagotovi pravilno odpiranje in povratek ventila.

Električni aktuator 230 V

Aktuator deluje z napajanjem 230 V AC pri 50 Hz, kar je običajna konfiguracija v gospodinjskih ogrevalnih sistemih. Upravljanje je tipa vklop/izklop prek signala SPST.

Ko aktuator prejme napajanje, motor premakne ventil v ustrezen položaj. Ob izpadu napetosti povratna vzmet ponovno premakne mehanizem v mirovalni položaj.

Povratek z vzmetjo

Sistem mehanskega povratka omogoča, da ventil samodejno zavzame določen položaj, ko ni več napajan. Po dokumentaciji Resideo za serijo V4044C ventil električno premakne pretok proti priključku A, povratek proti priključku B pa poteka s pomočjo vzmeti.

Proizvajalec navaja približno 18 sekund za motoriziran premik proti priključku A in približno 8 sekund za povratek z vzmetjo proti priključku B.

Krmiljenje vklop/izklop

Resideo V4044C1312/U deluje s preprostim sistemom ON/OFF oziroma vklop/izklop. To omogoča upravljanje s termostati, akvostati ali drugimi združljivimi regulacijskimi elementi, ki zagotavljajo potreben signal za aktuator.

Tovrstno delovanje je posebej primerno, kadar je treba le izbrati med dvema hidravličnima tokovoma brez proporcionalne regulacije pretoka.

Brez vgrajenega pomožnega kontakta

Serija V4044C predstavlja izvedbe brez vgrajenega pomožnega mikro stikala. Resideo te ventile razlikuje od serije V4044F, ki vključuje pomožni kontakt za signalizacijo ali krmiljenje drugih naprav.

Zato je V4044C1312/U posebej primeren za sisteme, kjer je potrebna le hidravlična preklopitev med dvema krogoma, brez dodatnega električnega signala končnega položaja.

Za vodo in mešanice vode z glikolom

Ventil je primeren za uporabo z vodo in mešanicami vode z glikolom, ki so skladne z zahtevami Resideo in pogoji, določenimi v standardu VDI 2035.

Dovoljen temperaturni razpon medija je od 5 do 88 °C, kar omogoča uporabo tako v ogrevalnih krogih kot v drugih hidravličnih sistemih, ki delujejo v tem območju.

Medeninasto ohišje

Hidravlično ohišje je izdelano iz medenine, kar zagotavlja mehansko odpornost pri običajnem delovanju v ogrevalnih sistemih. Pokrov in podnožje aktuatorja sta izdelana iz pocinkanega jekla, ki ščiti električni in pogonski mehanizem.

Njegova konstrukcija združuje ohišje ventila in motoriziran aktuator v eni enoti, kar poenostavlja vgradnjo v nove sisteme ali pri zamenjavi združljivega ventila.

Uporaba ventila V4044C1312/U

Ta preusmerjevalni ventil se lahko uporablja v sistemih, kjer je treba samodejno izbrati enega od dveh hidravličnih krogov. Med običajne uporabe sodijo:

• gospodinjski ogrevalni sistemi,
• ogrevalne in sanitarne toplotne vode (STV) instalacije,
• preklop med ogrevalnim krogom in hranilnikom tople vode,
• hidravlični sistemi, razdeljeni na dva kroga,
• popolnoma črpani centralni sistemi,
• manjše komercialne klimatske instalacije,
• aplikacije z vodo ali združljivimi mešanicami vode in glikola.

Delovanje med priključkoma A in B

V4044 je preusmerjevalni ventil, ki uporablja skupni priključek za usmerjanje pretoka v enega od drugih dveh priključkov. Ko aktuator spremeni položaj, se pretok vode preklopi med obema tokovoma, s čimer se prepreči hkratno napajanje obeh con v aplikacijah, za katere je ventil zasnovan.

To načelo je še posebej uporabno v sistemih, kjer obstaja prioriteta sanitarne tople vode ali kjer mora en sam generator izmenično napajati različne dele sistema.

Vgradnja in vzdrževanje

Ventil je treba vgraditi ob upoštevanju označbe in razporeditve priključkov, ki jih določa Resideo. Upoštevati je treba tudi smer pretoka, dovoljeni položaj aktuatorja in potreben prostor za prihodnja vzdrževalna dela.

Proizvajalec ponuja motorje, pogonske glave in posebne komplete za vzdrževanje za družino V4044, kar omogoča zamenjavo določenih komponent brez vedno potrebne zamenjave celotnega sklopa.

Za pravilno delovanje je treba upoštevati omejitve temperature, statičnega tlaka in diferenčnega tlaka ter električne priključne smernice, navedene v navodilih proizvajalca.

Tehnični podatki Resideo V4044C1312/U

• Proizvajalec: Resideo.
• Družina: V4044C.
• Referenca: V4044C1312/U.
• Izdelek: motoriziran conski ventil.
• Konfiguracija: 3-potni.
• Hidravlična funkcija: preusmerjevalna.
• Krmiljenje: vklop/izklop.
• Vhodni signal: SPST.
• Priključki: notranji navoj.
• Velikost: 1".
• DN: 25.
• Kvs: 8,1.
• Največji diferenčni tlak: 0,55 bar.
• Največji obratovalni tlak: 8,6 bar.
• Napajalna napetost: 230 V AC.
• Frekvenca: 50 Hz.
• Povratek: z vzmetjo.
• Približen čas delovanja proti priključku A: 18 sekund.
• Približen čas povratka proti priključku B: 8 sekund.
• Temperatura medija: 5-88 °C.
• Temperatura okolice: 5-50 °C.
• Medij: voda ali mešanica vode in glikola v skladu s pogoji proizvajalca.
• Material ohišja: medenina.
• Pokrov aktuatorja: pocinkano jeklo.
• Podnožje aktuatorja: pocinkano jeklo.
• Dolžina kabla: 1.000 mm.
• Pomožni kontakt: ni vgrajen v različici V4044C.

3-potni ventil za ogrevanje in STV

Resideo V4044C1312/U združuje 1" navojni priključek, Kvs 8,1, električni pogon 230 V in povratno vzmet za samodejno upravljanje pretoka med dvema krogoma. Njegova preusmerjevalna konfiguracija je še posebej uporabna v sistemih, kjer je treba izmenično preklapljati med ogrevanjem in pripravo sanitarne tople vode.

Njegovo medeninasto ohišje in delovanje vklop/izklop zagotavljata preprosto rešitev za avtomatizacijo porazdelitve vode. Za doseganje predvidenih zmogljivosti je treba pravilno dimenzionirati krog in upoštevati največji diferenčni tlak 0,55 bar ter ostale pogoje vgradnje, ki jih določa Resideo.
