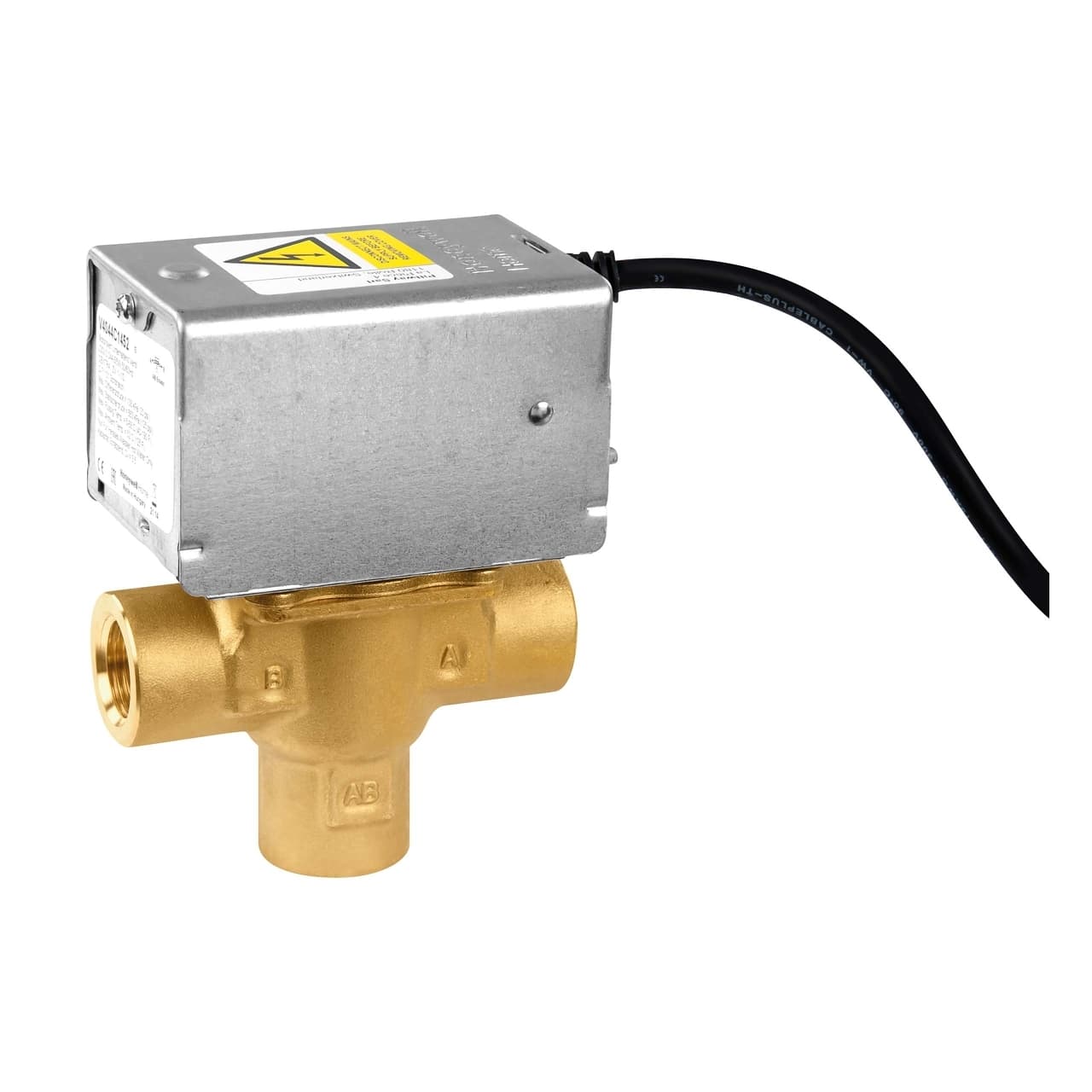

3-cestná motorická zónová ventil 1"

Motorizovaný zónový ventil Resideo V4044F1034/U je preklápací ventil so 3 cestami a vnútorným závitovým pripojením 1" (DN25), určený na riadenie prietoku teplej alebo studenej vody v vykurovacích a chladiacich systémoch. Je vybavený elektrickým pohonom na 230 V, pružinovým návratom a pomocným kontaktom SPST, vďaka čomu umožňuje automaticky riadiť cirkuláciu medzi jednotlivými vetvami hydraulickej inštalácie.

Tento model patrí do série V4044F od spoločnosti Resideo a je obzvlášť vhodný pre domáce inštalácie a menšie komerčné aplikácie. Jeho mosadzné telo, dvojpolohové ovládanie a kompaktná konštrukcia uľahčujú integráciu do hydronických systémov klimatizácie, vykurovania a chladenia.

Hlavné vlastnosti ventilu Resideo V4044F1034/U

• Typ: motorizovaný zónový preklápací ventil so 3 cestami.
• Pripojenie: vnútorný závit 1".
• Menovitý priemer: DN25.
• Napájanie: 230 V AC, 50 Hz.
• Ovládanie: elektrické dvojpolohové s pružinovým návratom.
• Hodnota Kvs: 8,1.
• Maximálny prevádzkový tlak: 8,6 bar.
• Maximálny diferenčný uzatvárací tlak: 0,55 bar.
• Pomocný kontakt: SPST.
• Teplota média: od 5 do 88 °C.
• Maximálna okolitá teplota: 50 °C.
• Materiál telesa: mosadz.
• Kryt a základňa pohonu: pozinkovaná oceľ.
• Označenie: V4044F1034/U.

Automatické riadenie prietoku vo vykurovacích a chladiacich systémoch

Resideo V4044F1034/U je navrhnutý na automatické prepínanie prietoku medzi cestami AB-A a AB-B. Týmto spôsobom umožňuje smerovať vodu do rôznych okruhov podľa potreby systému, čo je vhodné pre zónové vykurovanie, hydronickú klimatizáciu a ďalšie aplikácie, kde je potrebné automaticky zvoliť jednu z dvoch hydraulických trás.

Jeho dvojpolohová prevádzka zjednodušuje riadenie inštalácie: elektrický signál aktivuje motor ventilu a systém pružinového návratu automaticky vráti ventil do príslušnej polohy po odpojení napájania.

Pripojenie 1" a kapacita Kvs 8,1

Ventil je vybavený vnútornými závitovými pripojeniami 1", čo zodpovedá DN25, čo je bežný rozmer v hydraulických okruhoch vykurovania a chladenia. Hodnota prietoku Kvs 8,1 umožňuje použitie v inštaláciách, ktoré vyžadujú vyššiu prietokovú kapacitu v rámci hydraulických limitov stanovených výrobcom.

Maximálny prevádzkový tlak uvedený spoločnosťou Resideo je 8,6 bar, zatiaľ čo maximálny diferenčný tlak pre uzatvorenie je 0,55 bar.

Motorizovaný pohon 230 V s pružinovým návratom

Pohon pracuje s napájaním 230 V AC pri 50 Hz a využíva systém pružinového návratu. Ventil je určený pre cyklickú prevádzku a prepína medzi dvoma polohami podľa príkazov prijatých z riadiaceho systému.

Mechanizmus navyše obsahuje ručné ovládanie, ktoré je užitočné na nastavenie ventilu počas inštalácie, kontroly alebo pri absencii napájania.

Integrovaný pomocný kontakt SPST

Jednou z odlišujúcich vlastností verzie V4044F je zabudovaný koncový pomocný kontakt SPST. Tento kontakt umožňuje koordinovať činnosť ventilu s ďalšími zariadeniami v systéme, napríklad s kotlom, obehovým čerpadlom alebo inými komponentmi riadiaceho systému.

Vďaka tomu môže ventil fungovať v regulačných systémoch, kde je potrebné elektricky potvrdiť určitú polohu pred aktiváciou ďalšieho prvku inštalácie.

Odolná konštrukcia pre hydronické inštalácie

Hydraulické teleso Resideo V4044F1034/U je vyrobené z mosadze, zatiaľ čo kryt a základňa pohonu sú z pozinkovanej ocele. Vreteno je z nehrdzavejúcej ocele a vnútorné tesniace prvky zahŕňajú elastomérne materiály prispôsobené práci vo vodných okruhoch.

Ventil možno používať s vodou alebo zmesami vody a glykolu kompatibilnými so špecifikáciami uvedenými spoločnosťou Resideo a normou VDI 2035. Rozsah teploty média je od 5 do 88 °C, takže je vhodný pre vykurovacie aj chladiace okruhy.

Zjednodušená údržba

Konštrukcia série V4044 je navrhnutá tak, aby uľahčila inštaláciu a údržbu. Resideo uvádza, že motorizovanú zostavu možno vymeniť bez demontáže hydraulických pripojení telesa ventilu a bez úplného vypustenia okruhu, čím sa znižuje rozsah zásahu pri údržbe.

Jeho kompaktný dizajn zároveň uľahčuje inštaláciu v technických miestnostiach, rozvádzačoch a iných priestoroch s obmedzeným miestom.

Aplikácie zónového ventilu Resideo V4044F1034/U

Tento motorizovaný ventil so 3 cestami je určený na hydronické riadenie v rôznych typoch inštalácií, medzi ktoré patria:

• domáce vykurovacie inštalácie,
• zónové vykurovacie systémy,
• vodné chladiace okruhy,
• hydronické klimatizačné systémy,
• malé komerčné inštalácie,
• riadenie a prepínanie teplej alebo studenej vody medzi dvoma okruhmi,
• inštalácie, kde je potrebné koordinovať ventil s čerpadlom, kotlom alebo iným zariadením pomocou pomocného kontaktu.

Technické údaje Resideo V4044F1034/U

• Značka: Resideo.
• Séria: V4044F.
• Označenie: V4044F1034/U.
• Typ ventilu: preklápací zónový ventil.
• Počet ciest: 3.
• Typ ovládania: 2 polohy.
• Veľkosť pripojenia: 1".
• Menovitý priemer: DN25.
• Typ pripojenia: vnútorný závit BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Napájanie: 230 V AC.
• Frekvencia: 50 Hz.
• Pomocný kontakt: áno.
• Typ pomocného kontaktu: SPST.
• Návrat: pružinový.
• Ručné ovládanie: áno.
• Maximálny prevádzkový tlak: 8,6 bar.
• Maximálny diferenčný uzatvárací tlak: 0,55 bar.
• Minimálna teplota média: 5 °C.
• Maximálna teplota média: 88 °C.
• Maximálna okolitá teplota: 50 °C.
• Materiál telesa: mosadz.
• Materiál vretena: nehrdzavejúca oceľ.
• Materiál guľe: NBR.
• Materiál tesnení: EPDM.
• Kompatibilné médiá: voda a zmesi voda-glykol podľa podmienok uvedených výrobcom.

3-cestný ventil na zónovú reguláciu

Vďaka kombinácii pripojenia DN25 1", Kvs 8,1, napájania 230 V, pružinového návratu a pomocného kontaktu umožňuje Resideo V4044F1034/U automatizovať rozvod vody vo vykurovacích a chladiacich systémoch. Jeho trojcestná konfigurácia uľahčuje prepínanie medzi dvoma okruhmi, zatiaľ čo pomocný kontakt umožňuje integráciu s ďalšími komponentmi klimatizačného systému.

Na zabezpečenie správnej funkcie ventilu je potrebné dodržať smer prúdenia, montážne polohy, tlakové a teplotné limity a pokyny pre elektrické zapojenie špecifikované spoločnosťou Resideo.
