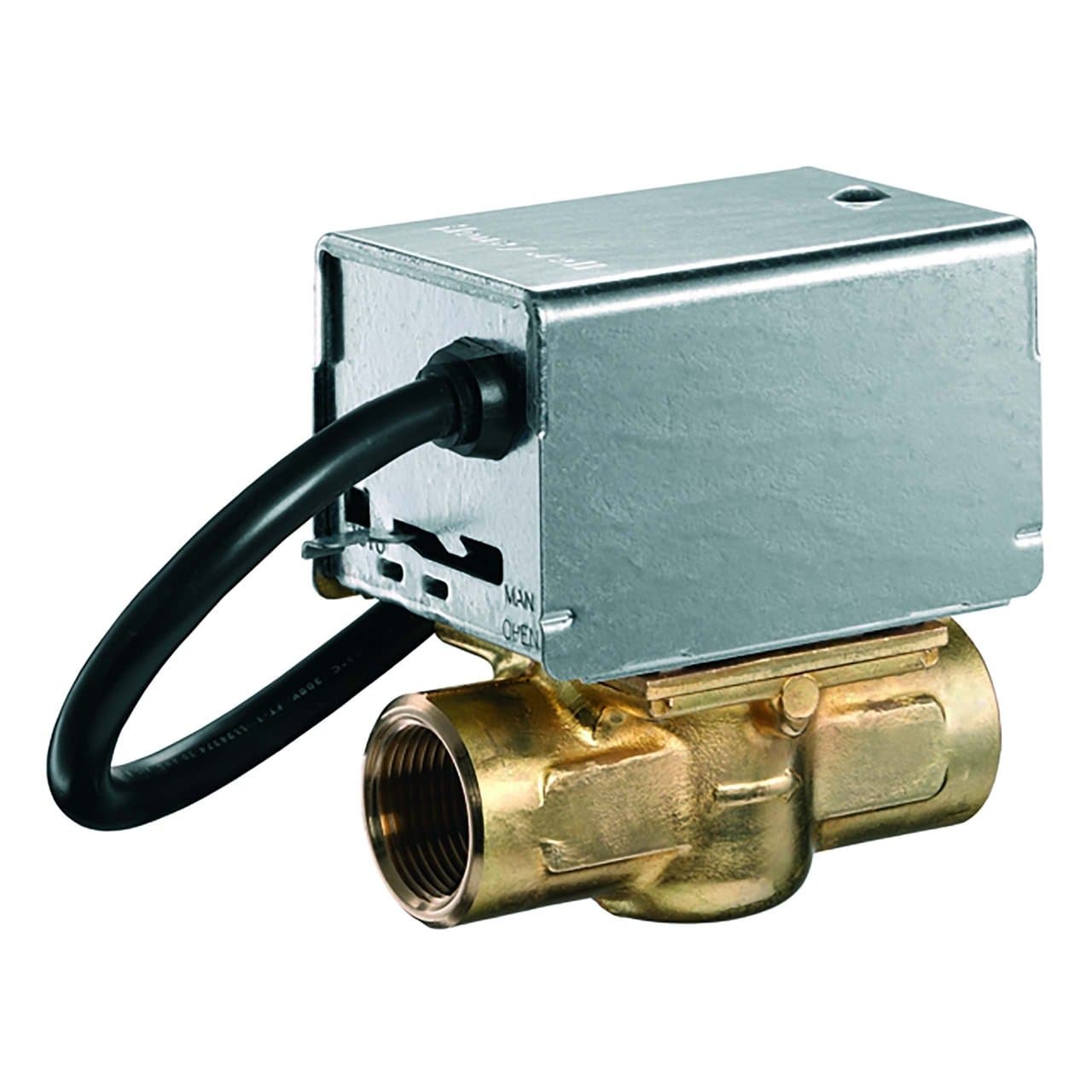

Motorický zónový ventil s 2 cestami 1"

Motorizirani conski ventil Resideo V4043H1122/U je 2-potni ventil z notranjim navojnim priključkom 1", zasnovan za samodejno krmiljenje pretoka vode v hidravličnih ogrevalnih in hladilnih sistemih. Ima Kvs 8,6, električni pogon 230 V, delovanje v načinu vse ali nič, povratno vzmet in pomožni kontakt SPDT, kar zagotavlja kompaktno rešitev za neodvisno regulacijo tokokrogov ali con.

Ta ventil deluje v konfiguraciji normalno zaprt: ko ni napajan, vzmet ohranja pretok vode zaprt. Ob priklopu napetosti pogon odpre ventil in omogoči pretok skozi tokokrog. Posebej je primeren za gospodinjske in manjše komercialne aplikacije, kjer je treba avtomatizirati dovod tople ali hladne vode v določeno cono.

Glavne značilnosti Resideo V4043H1122/U

• Blagovna znamka: Resideo.
• Serija: V4043H.
• Referenca: V4043H1122/U.
• Tip: 2-potni motorizirani conski ventil.
• Delovanje: vse ali nič.
• Položaj brez napajanja: normalno zaprt.
• Priključek: notranji navoj BSPP 1".
• Nazivni premer: DN25.
• Kvs: 8,6.
• Napajanje: 230 V AC.
• Frekvenca: 50 Hz.
• Električna poraba: 9,6 VA.
• Tok: približno 0,04 A.
• Povratek: z vzmetjo v zaprti položaj.
• Pomožni kontakt: SPDT.
• Največji delovni tlak: 8,6 bar.
• Največja diferencialna zapiralna tlačna razlika: 0,45 bar.
• Temperatura medija: od 5 do 88 °C.
• Nominalni čas odpiranja: približno 15 sekund.
• Telo: medenina.
• Vreteno: nerjavno jeklo.
• Zapiralni element: NBR.
• Tesnila: EPDM.
• Ročno upravljanje: da.
• Dolžina kabla: 1 m.

Samodejno krmiljenje pretoka po conah

Resideo V4043H1122/U omogoča samodejno odpiranje ali zapiranje hidravličnega tokokroga glede na potrebo po ogrevanju ali hlajenju. Vgradi se lahko v sisteme, razdeljene na cone, za neodvisno krmiljenje pretoka vode do radiatorjev, fan coil enot, ogrevalnih tokokrogov ali drugih združljivih porabnikov.

Ko termostat ali krmilnik zahteva delovanje, pogon prejme napajanje in odpre ventil. Ko električni signal izgine, mehanizem povratne vzmeti samodejno zapre pretok in tokokrog izolira.

Normalno zaprt ventil s povratno vzmetjo

V mirovanju je ta ventil zaprt. To pomeni, da ob odsotnosti električnega napajanja voda ne teče skozi telo ventila. Ko se na pogon priključi napetost, motor premaga silo vzmeti in premakne mehanizem v odprt položaj.

Ob izklopu napajanja vzmet samodejno vrne ventil v začetni položaj. Takšno delovanje je posebej praktično v conskih sistemih, saj vsak tokokrog ostane zaprt, dokler ni potrebe po delovanju.

Priključek 1" in Kvs 8,6

Referenca V4043H1122/U ustreza različici z notranjim navojnim priključkom BSPP 1" in nazivnim premerom DN25. Njena hidravlična zmogljivost je določena s Kvs 8,6, skladno s komercialno dokumentacijo Resideo za evropski trg.

To vrednost je treba upoštevati pri dimenzioniranju sistema skupaj z zahtevanim pretokom in razpoložljivim padcem tlaka, da ventil deluje v pogojih, ki jih določa proizvajalec.

Največji delovni tlak 8,6 bar

Ventil dopušča največji statični delovni tlak 8,6 bar. Za to različico DN25 1" Resideo določa največjo diferencialno zapiralno tlačno razliko 0,45 bar.

Diferencialni tlak je pri conskih ventilih posebej pomemben, saj lahko prevelika razlika med vstopom in izstopom prepreči pravilno zapiranje mehanizma. Zato je treba to vrednost preveriti pri hidravličnem izračunu tokokroga.

Električni pogon 230 V

Pogon V4043H1122/U deluje z napajanjem 230 V AC pri 50 Hz. Njegova nazivna električna poraba je približno 9,6 VA, tok pa okoli 0,04 A.

Ventil uporablja dvopoložajni pogon, zato je zasnovan za popolnoma odprt ali popolnoma zaprt položaj in ne za zvezno proporcionalno regulacijo pretoka.

Vgrajen pomožni kontakt SPDT

Model V4043H ima pomožni končni kontakt SPDT. Ta kontakt omogoča uporabo položaja ventila kot električnega signala za usklajevanje drugih komponent v sistemu.

Na primer, lahko se uporabi za dovoljenje delovanja kotla ali obtočne črpalke, ko ventil doseže ustrezen položaj. Resideo za ta pomožni kontakt navaja zmogljivost 2,2 A pri 220–240 V AC in 50 Hz.

Odpiranje v približno 15 sekundah

Nominalni čas odpiranja, ki ga navaja Resideo, je približno 15 sekund. Motorizirani mehanizem odpira ventil postopoma do končnega položaja.

Ko se napajanje prekine, mehanski povratek z vzmetjo vrne mehanizem v zaprt položaj, brez potrebe po električnem napajanju motorja med zapiranjem.

Ročno upravljanje

Ventil ima ročico za ročno odpiranje, ki omogoča upravljanje mehanizma, kadar ni električnega napajanja. Ta funkcija je uporabna pri polnjenju, praznjenju, odzračevanju, zagonu ali preverjanju sistema.

Ko se električno delovanje ponovno vzpostavi, lahko ventil preide nazaj v običajni samodejni način.

Za vodo in mešanice z glikolom

Resideo ta ventil določa za krmiljenje vode in mešanic vode z do 50 % glikola, skladno s pogoji, navedenimi v standardu VDI 2035. To omogoča uporabo v hidravličnih ogrevalnih in hladilnih tokokrogih, ki zahtevajo zaščito proti zmrzovanju.

Dovoljeni temperaturni razpon medija je med 5 in 88 °C, kar pokriva običajne pogoje številnih vodnih klimatskih in ogrevalnih sistemov.

Robustna konstrukcija

Telo ventila je izdelano iz medenine, sedež pa prav tako iz medenine. Vreteno je iz nerjavnega jekla, zapiralni element je iz NBR, tesnila pa iz EPDM.

Ta kombinacija materialov je zasnovana za zanesljivo delovanje v zaprtih hidravličnih tokokrogih znotraj meja tlaka, temperature in kakovosti vode, ki jih določa Resideo.

Poenostavljeno vzdrževanje

Ena od prednosti serije V4043H je, da je celotno motorizirano glavo mogoče odstraniti ali zamenjati brez odklopa hidravličnega telesa s cevovoda in brez praznjenja sistema. Motor je mogoče zamenjati tudi brez odstranitve telesa ventila.

Takšna konstrukcija bistveno olajša vzdrževalna dela, kadar poseg zadeva le pogon ali njegove električne komponente.

Kompaktna namestitev

Resideo serijo V4043H opisuje kot kompaktno rešitev, ki olajša montažo v sistemih z omejenim prostorom. Oprema je dobavljena z električnim kablom dolžine približno 1 metra, kar olajša priklop na krmilni sistem.

Pri montaži je treba upoštevati smer pretoka, označeno na ohišju, in položaje vgradnje, ki jih določa proizvajalec. Glava mora ostati dostopna za prihodnje preverjanje in vzdrževanje.

Običajne uporabe

• Gospodinjski ogrevalni sistemi.
• Sistemi ogrevanja, razdeljeni na cone.
• Neodvisni hidravlični tokokrogi.
• Instalacije z radiatorji.
• Vodni klimatski sistemi.
• Manjše komercialne instalacije.
• Krmiljenje tople ali hladne vode.
• Tokokrogi z združljivimi mešanicami vode in glikola.
• Instalacije, kjer je treba ventil uskladiti s črpalko ali kotlom prek pomožnega kontakta.

Tehnični podatki Resideo V4043H1122/U

• Proizvajalec: Resideo.
• Družina: V4043H.
• Referenca: V4043H1122/U.
• Uporaba: hidravlično krmiljenje.
• Tip ventila: motorizirani conski ventil.
• Število poti: 2.
• Konfiguracija: ravni prehod.
• Krmiljenje: dve položaji, vse ali nič.
• Položaj brez napajanja: zaprt.
• Delovanje: povratek z vzmetjo v zaprtje.
• Priključek: notranji navoj BSPP.
• Velikost: 1".
• Nazivni premer: DN25.
• Kvs: 8,6.
• Največji delovni tlak: 8,6 bar.
• Največja diferencialna zapiralna tlačna razlika: 0,45 bar.
• Napetost: 230 V AC.
• Frekvenca: 50 Hz.
• Poraba moči: 9,6 VA.
• Tok: 0,04 A.
• Nominalni čas odpiranja: 15 sekund.
• Temperatura medija: 5–88 °C.
• Najvišja temperatura okolice: 52 °C.
• Relativna vlažnost: 5–95 %, brez kondenzacije.
• Pomožni kontakt: SPDT.
• Zmogljivost pomožnega kontakta: 2,2 A pri 220–240 V AC, 50 Hz.
• Telo: medenina.
• Sedež: medenina.
• Vreteno: nerjavno jeklo.
• Zapiralna krogla: NBR.
• Tesnila: EPDM.
• Ročno odpiranje: da.
• Dolžina kabla: 1 m.

Motorizirani 1" ventil za consko regulacijo

Resideo V4043H1122/U združuje priključek 1", Kvs 8,6, pogon 230 V, povratno vzmet in pomožni kontakt SPDT za avtomatizacijo krmiljenja ogrevalnih in hladilnih tokokrogov. Njegova normalno zaprta konfiguracija omogoča, da vsaka cona ostane izolirana, dokler ni potrebe po delovanju.

Možnost ročnega odpiranja in zamenjave motorizirane glave brez praznjenja sistema olajša tako zagon kot kasnejše vzdrževanje. Za pravilno delovanje je treba posebej upoštevati največjo diferencialno tlačno razliko 0,45 bar, temperaturno območje ter električna in hidravlična navodila, ki jih zagotavlja Resideo.
