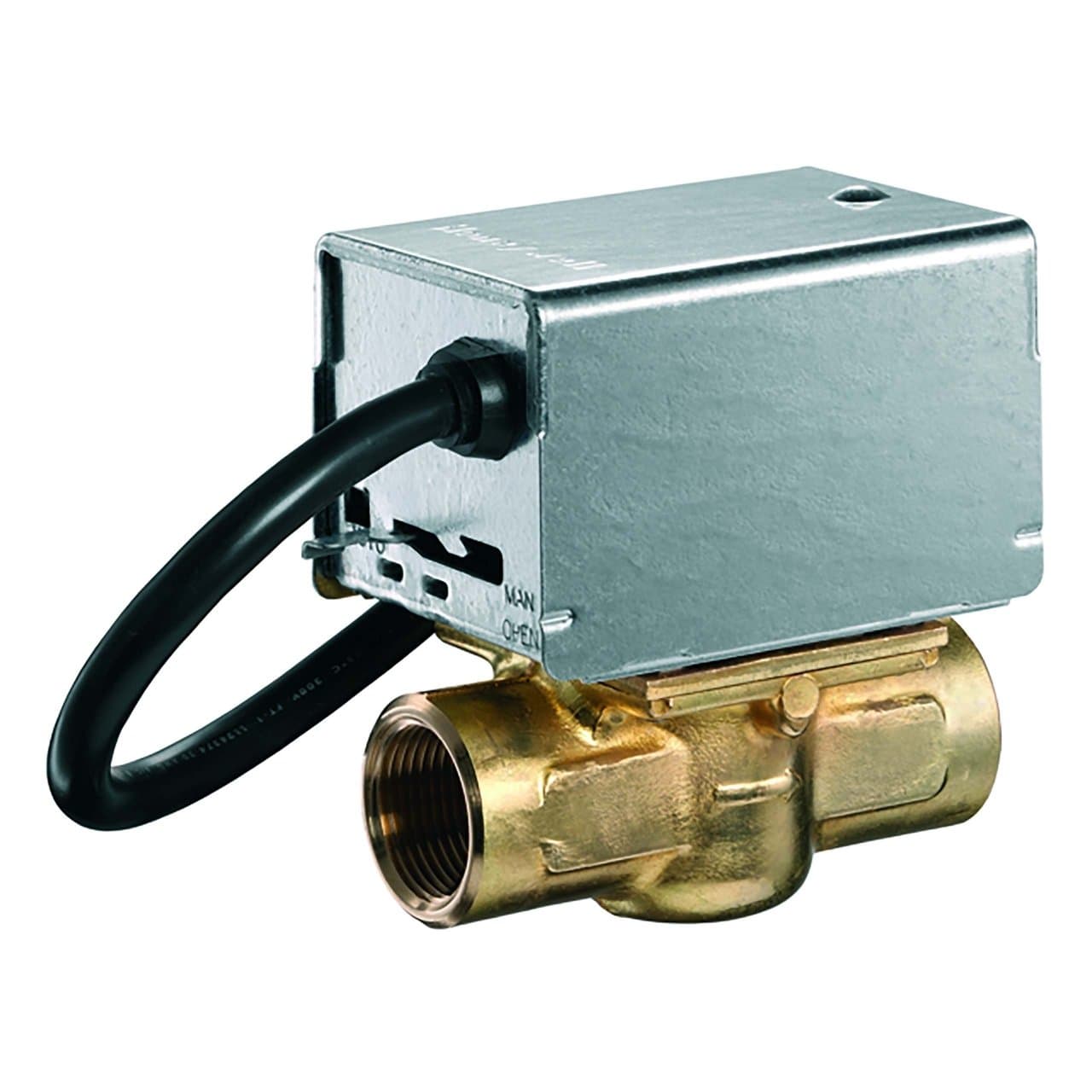

Motorizovaný zónový ventil 2-cestný 3/4"

Ventil z motornim pogonom Resideo V4043H1114/U je 2-potni ventil z notranjim navojnim priključkom 3/4", zasnovan za samodejno krmiljenje pretoka vode v ogrevalnih in hladilnih sistemih. Vključuje električni pogon na 230 V AC, delovanje tipa vklop/izklop, povratno vzmet in pomožni kontakt SPDT, ki omogoča usklajevanje delovanja z drugimi elementi sistema.

Ta model serije V4043H ima Kvs vrednost 6,9 in največji diferenčni tlak za zapiranje 0,55 bar. Njegova normalno zaprta konfiguracija zagotavlja, da se ventil ob izpadu električnega napajanja samodejno vrne v zaprt položaj.

Glavne značilnosti Resideo V4043H1114/U

• Tip: 2-potni motorizirani conski ventil.
• Referenca: V4043H1114/U.
• Priključek: notranji navoj BSPP 3/4".
• Nazivni premer: DN20.
• Delovanje: vklop/izklop, 2 položaja.
• Položaj brez napetosti: normalno zaprt.
• Povratek: z vzmetjo.
• Napajanje: 230 V AC, 50 Hz.
• Kvs vrednost: 6,9.
• Največji diferenčni tlak za zapiranje: 0,55 bar.
• Največji statični tlak: približno 8,6 bar.
• Temperatura medija: od 5 do 88 °C.
• Pomožni kontakt: SPDT.
• Ročno upravljanje: da.
• Material ohišja: medenina.
• Dolžina kabla: 1 m.

Conskо krmiljenje v ogrevalnih sistemih

Resideo V4043H je zasnovan za samodejno regulacijo pretoka v različne hidravlične kroge. Uporablja se lahko na primer za odpiranje ali zapiranje pretoka vode v posamezno ogrevalno cono glede na zahtevo, ki jo poda termostat ali krmilni sistem.

Resideo to serijo priporoča tako za gospodinjske kot za manjše komercialne ogrevalne in hladilne sisteme, kjer je treba neodvisno krmiliti pretok tople ali hladne vode.

Normalno zaprt ventil s povratno vzmetjo

Ventil deluje z električnim pogonom v dveh položajih. Ko prejme napajanje, motor premakne notranji mehanizem in odpre pretok vode. Ob izpadu napetosti povratna vzmet samodejno vrne ventil v zaprt položaj.

Ta normalno zaprta konfiguracija omogoča, da je krogotok prekinjen, kadar ni potrebe po delovanju ali ob izgubi električnega napajanja. Uradni tehnični list ta model izrecno označuje kot ventil s povratno vzmetjo za zapiranje.

Priključek 3/4" in Kvs 6,9

Referenca V4043H1114/U ima notranje navojne priključke BSPP 3/4", kar ustreza nazivnemu premeru DN20. Njegova hidravlična zmogljivost je določena s Kvs 6,9, medtem ko je največji dovoljeni diferenčni tlak za zagotovitev zapiranja 0,55 bar.

Te lastnosti ga naredijo primernega za conske ogrevalne kroge, radiatorjske veje in druge hidravlične aplikacije, ki delujejo znotraj hidravličnih omejitev, določenih s strani Resideo.

Napajanje 230 V in pomožni kontakt SPDT

Pogon deluje z nazivnim napajanjem 230 V AC pri 50 Hz. Poleg tega različica V4043H vključuje pomožni končni kontakt SPDT, torej preklopni enopolni kontakt, ki se lahko uporablja za prenos stanja ventila na druge komponente sistema.

Ta pomožni kontakt omogoča na primer vključitev ventila v krmilne sheme, kjer je treba odpiranje cone uskladiti z vklopom kotla, obtočne črpalke ali drugega elementa sistema. Uradna dokumentacija za pomožni kontakt navaja zmogljivost 2,2 A pri 220-240 V AC in 50 Hz.

Vgrajeno ročno upravljanje

Ventil ima ročico za ročno odpiranje. V normalnih pogojih mora ostati v samodejnem položaju, vendar jo je mogoče premakniti v ročni položaj za določene postopke, kot so polnjenje, praznjenje ali zagon sistema.

Resideo navaja, da pri ročici v ročnem položaju pomožni kontakt ostane neaktiviran, dokler se električno napajanje ne vzpostavi ponovno.

Medeninasto ohišje in odporne komponente

Hidravlično ohišje je izdelano iz medenine, prav tako sedež. Vreteno je iz nerjavnega jekla, zapiralna krogla uporablja NBR, tesnila pa so iz EPDM, materiali pa so izbrani za delovanje v hidravličnih krogih v skladu s pogoji, ki jih določa proizvajalec.

Pokrov in osnova pogona sta kovinska, kar zagotavlja zaščito pogonskega sklopa in omogoča vgradnjo ventila v hidravlične razdelilnike, tehnične prostore in kompaktne ogrevalne kroge.

Delovna temperatura in tlak

V4043H1114/U lahko deluje s tekočinami pri temperaturah med 5 in 88 °C. Njegov največji statični tlak je približno 8,6 bar, medtem ko je največji diferenčni tlak za zapiranje pri tej različici 3/4" 0,55 bar.

Te meje je treba upoštevati pri dimenzioniranju sistema, da se zagotovi pravilno delovanje in ustrezna življenjska doba ventila.

Hiter odziv kroga

Nazivni čas odpiranja, ki ga navaja Resideo za to referenco, je približno 15 sekund. Sistem je zasnovan za ciklično delovanje, pri čemer odpira in zapira krogotok glede na ukaze regulacijskega sistema.

Električna poraba pogona je 9,6 VA, z približnim tokom 0,04 A.

Poenostavljeno vzdrževanje

Ena od konstrukcijskih prednosti te serije je možnost demontaže ali zamenjave celotne motorizirane glave brez odklopa ventila od cevi in brez praznjenja sistema. Motor je mogoče zamenjati tudi ob ohranjenem hidravličnem ohišju.

Ta rešitev olajša vzdrževalna dela in zmanjša potreben poseg, kadar je treba poseči le v električni mehanizem.

Vgradnja ventila V4043H

Ventil je mogoče vgraditi v različnih položajih, vendar Resideo določa, da motorizirana glava ne sme biti nameščena pod vodoravno osjo cevi. Upoštevati je treba tudi smer pretoka, označeno s puščico, vgravirano na medeninastem ohišju.

Med vgradnjo se glave ne sme uporabljati kot oporne točke za zategovanje priključkov. Proizvajalec priporoča, da se neposredno drži medeninasto ohišje, da se preprečijo obremenitve pogona.

Običajne uporabe

• Ogrevalni sistemi, razdeljeni na cone.
• Radiatorski krogi.
• Krmiljenje neodvisnih hidravličnih vej.
• Gospodinjski sistemi centralnega ogrevanja.
• Manjše komercialne instalacije.
• Združljivi hidravlični ogrevalni in hladilni sistemi.
• Instalacije, kjer je treba ventil uskladiti s črpalko ali kotlom prek pomožnega kontakta.

Tehnični podatki Resideo V4043H1114/U

• Znamka: Resideo.
• Serija: V4043H.
• Referenca: V4043H1114/U.
• Tip: motorizirani conski ventil.
• Število poti: 2.
• Hidravlična konfiguracija: ravni prehod.
• Položaj brez napajanja: zaprt.
• Delovanje pogona: povratna vzmet za zapiranje.
• Krmiljenje: 2 položaja.
• Priključek: notranji navoj BSPP 3/4".
• Nazivni premer: DN20.
• Kvs: 6,9.
• Cv: 8.
• Največji diferenčni tlak za zapiranje: 0,55 bar.
• Največji statični tlak: približno 8,62 bar.
• Napetost: 230 V AC.
• Frekvenca: 50 Hz.
• Poraba: 9,6 VA.
• Tok: 0,04 A.
• Nazivni čas odpiranja: 15 s.
• Temperatura medija: 5-88 °C.
• Največja temperatura okolice: 52 °C.
• Pomožni kontakt: SPDT.
• Zmogljivost pomožnega kontakta: 2,2 A pri 220-240 V AC, 50 Hz.
• Dolžina kabla: 1 m.
• Ohišje: medenina.
• Sedež: medenina.
• Vreteno: nerjavno jeklo.
• Krogla: NBR.
• Tesnila: EPDM.
• Ročno odpiranje: da.

Motorizirani ventil za samodejno consko regulacijo

Resideo V4043H1114/U združuje priključek 3/4", Kvs 6,9, napajanje 230 V, samodejni povratek z vzmetjo in pomožni kontakt SPDT ter tako ponuja kompaktno rešitev za hidravlično krmiljenje. Njegovo normalno zaprto delovanje omogoča samodejno upravljanje pretoka vode v posamezni coni glede na potrebe sistema.

Medeninasto ohišje, možnost ročnega upravljanja in zamenljiva glava brez posega v hidravlične priključke olajšajo tako vgradnjo kot vzdrževanje. Za pravilno delovanje je treba upoštevati smer pretoka, položaje vgradnje ter tlačne in temperaturne omejitve, ki jih določa Resideo.
