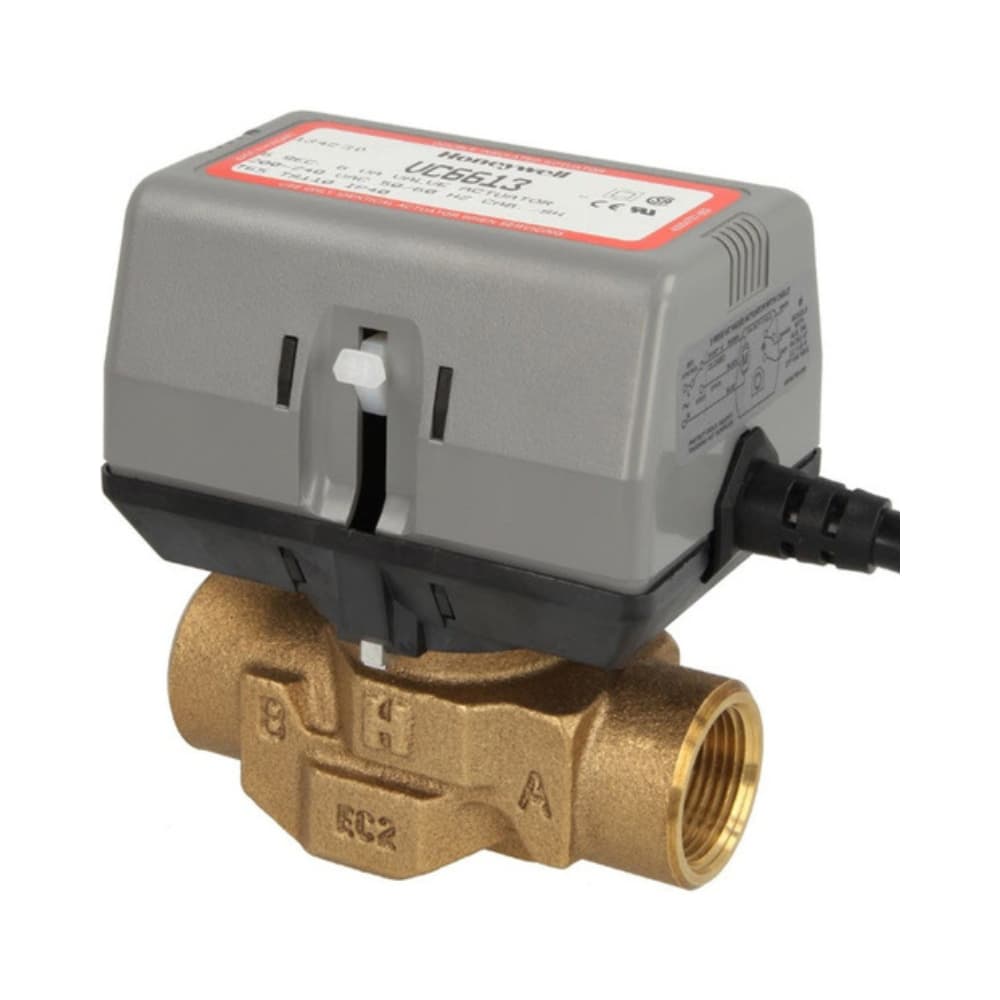

Motorizovaný zónový ventil s dvoma cestami 3/4"

Motorizovaný zónový ventil Resideo VC6613AJ1000/U je hydronický ventil 2-cestný s 3/4" BSPP vnútorným závitovým pripojením, navrhnutý na automatické riadenie prietoku teplej alebo studenej vody v vykurovacích a chladiacich systémoch. Je vybavený elektrickým pohonom na 230 V, ovládaním ON/OFF pomocou 3-vodičového signálu SPDT a pomocným kontaktom SPDT, čím ponúka kompaktné riešenie pre zónovú reguláciu.

Séria VC je určená pre domáce a malé komerčné inštalácie a možno ju použiť na riadenie okruhov radiátorov, fan coilov, konvektorov a ďalších hydronických spotrebičov. Jej vyvážená konštrukcia umožňuje pracovať so statickým tlakom až 20 bar a maximálnym diferenčným tlakom 4 bar.

Hlavné vlastnosti Resideo VC6613AJ1000/U

• Značka: Resideo.
• Séria: VC.
• Označenie: VC6613AJ1000/U.
• Typ: motorizovaný zónový ventil.
• Počet ciest: 2.
• Pripojenie: 3/4" BSPP vnútorný závit.
• Napájanie pohonu: 200-240 V AC.
• Frekvencia: 50/60 Hz.
• Ovládanie: ON/OFF SPDT, 3 vodiče.
• Pomocný kontakt: SPDT.
• Maximálny statický tlak: 20 bar.
• Maximálny diferenčný tlak: 4 bar.
• Teplota média: 1 až 95 °C.
• Maximálna okolitá teplota: 65 °C.
• Menovitý čas otvorenia: 7 sekúnd pri 50 Hz.
• Elektrická spotreba: 4 VA počas pohybu.
• Dĺžka kábla: 1 m.
• Telo ventilu: mosadz.
• Vreteno: nehrdzavejúca oceľ.
• Tesnenia: EPDM.

Automatické riadenie vykurovacích a chladiacich okruhov

Resideo VC6613AJ1000/U je navrhnutý na automatické otváranie alebo zatváranie prietoku vody podľa príkazov prijatých z regulačného systému. Môže sa integrovať s termostatmi, aquastatmi, prietokovými spínačmi a ďalšími riadiacimi zariadeniami kompatibilnými s jeho elektrickou konfiguráciou.

V zónovo rozdelenej inštalácii umožňuje nezávisle riadiť prietok smerujúci do konkrétnej časti systému, čím pomáha prispôsobiť prevádzku vykurovania alebo chladenia požiadavkám každej miestnosti alebo okruhu.

230 V pohon s 3-vodičovým ovládaním SPDT

Táto verzia série VC používa pohon pre sieťové napájanie 200-240 V AC pri 50/60 Hz. V komerčnom označení sa v Španielsku uvádza ako 230 V verzia a využíva systém ON/OFF ovládania SPDT pomocou 3 vodičov.

Keď regulátor požiada o otvorenie, pohon posunie vnútorný mechanizmus do príslušnej polohy. Po prijatí opačného príkazu motor opäť aktivuje ventil až do uzavretej polohy. Nepoužíva teda klasický pružinový návrat, ale obojstranné motorizované ovládanie.

Rýchle otvorenie a zatvorenie za 7 sekúnd

Menovitý čas pohybu špecifikovaný spoločnosťou Resideo je približne 7 sekúnd pri 50 Hz. Pri 60 Hz výrobca uvádza približne o 20 % rýchlejšiu prevádzku.

Pohon obsahuje vnútornú logiku, vďaka ktorej spotrebúva energiu iba počas pohybu ventilu do požadovanej polohy. Jeho spotreba počas manévru je približne 4 VA.

Integrovaný pomocný kontakt SPDT

VC6613AJ1000/U je vybavený pomocným kontaktom SPDT, ktorý možno použiť na koordináciu polohy ventilu s ďalšími komponentmi inštalácie. Umožňuje napríklad riadiť obehové čerpadlo, prenášať signál do riadiaceho systému alebo povoliť činnosť iného zariadenia po dosiahnutí požadovanej polohy ventilu.

Technická dokumentácia série VC uvádza pre pomocný kontakt kapacitu 1 A pri 250 V AC, 50/60 Hz, s minimálnym zaťažením 0,05 A pri 24 V DC.

Maximálny tlak 20 bar

Ventil umožňuje maximálny prevádzkový statický tlak 20 bar a maximálny diferenčný tlak až 4 bar. Vyvážená konštrukcia kartuše umožňuje, aby bolo utesnenie priechodov prakticky nezávislé od diferenčného tlaku pôsobiaceho na ventil.

Vo verzii 2-cestného ventilu môže voda prúdiť v oboch smeroch, čo prináša flexibilitu pri návrhu a montáži hydraulického okruhu.

Pre teplú, studenú vodu a zmesi s glykolom

Séria VC je navrhnutá na prácu s vodou a zmesami vody s glykolom až do 50 %, pokiaľ je kvalita média vhodná pre hydronické inštalácie podľa špecifikácií Resideo.

Bežný rozsah teploty média je 1 až 95 °C. Technická dokumentácia tiež uvádza krátkodobé špičky až do 120 °C za podmienok stanovených výrobcom.

Mosadzné telo a vnútorná kartuša

Hydraulické telo je vyrobené z mosadze. Zostava vretena obsahuje nehrdzavejúcu oceľ a kartuša používa technické materiály ako Ryton, Fortron alebo Noryl v závislosti od výrobnej verzie. Tesnenia a tesniace prvky sú vyrobené z EPDM.

Všetky hlavné pohyblivé a tesniace komponenty sú sústredené v zostave kartuše, čo zjednodušuje konštrukciu ventilu aj budúce údržbové zásahy.

Tichá prevádzka a zníženie vodného rázu

Resideo navrhuje hydronické ventily VC tak, aby využívali sinusový pohyb pohonu. Táto vlastnosť podporuje tichú prevádzku a pomáha znižovať účinky spojené s vodným rázom, ak je inštalácia správne dimenzovaná.

Tak ako pri každom hydraulickom systéme, nadmerná rýchlosť prúdenia alebo nedostatočný tlak pri vysokej teplote môže spôsobovať hluk v potrubí, preto je potrebné dodržať zásady dimenzovania inštalácie.

Manuálne otvorenie na plnenie a údržbu

Ventil je vybavený manuálnou pákou otvorenia, ktorá umožňuje ponechať prietok otvorený nezávisle od elektrickej prevádzky. Táto funkcia sa môže použiť pri plnení, odvzdušňovaní alebo vypúšťaní okruhu a tiež umožňuje manuálne otvoriť ventil pri prerušení napájania.

Po obnovení elektrickej prevádzky môže pohon opäť automaticky reagovať na príkazy regulačného systému.

Vymeniteľná hlava pohonu bez vypustenia inštalácie

Jednou z výhod radu Resideo VC je, že hlavu pohonu možno demontovať a vymeniť bez vypustenia hydraulického okruhu, pokiaľ telo ventilu a zostava kartuše zostanú nainštalované v potrubí.

Táto konštrukcia uľahčuje údržbu, pretože umožňuje zásah do motora alebo prevodového mechanizmu bez nutnosti demontáže hydraulického telesa z inštalácie.

Správanie pri výpadku napájania

Vo verziách s 3-vodičovým pohonom SPDT spôsobí prerušenie elektrického napájania, že ventil zostane v polohe, v ktorej sa nachádzal v okamihu výpadku. Po obnovení napájania pohon opäť reaguje na požiadavku regulátora.

Toto správanie treba zohľadniť pri návrhu systému, najmä ak aplikácia vyžaduje určitú bezpečnostnú polohu pri elektrickej poruche.

Aplikácie ventilu Resideo VC6613AJ1000/U

• Vykurovacie inštalácie rozdelené na zóny.
• Hydronické chladiace okruhy.
• Systémy radiátorov.
• Fan coily.
• Konvektory a hydronické spotrebiče.
• Malé komerčné inštalácie.
• Nezávislé riadenie hydraulických vetiev.
• Systémy riadené termostatom alebo iným kompatibilným zariadením SPDT.

Technické údaje Resideo VC6613AJ1000/U

• Výrobca: Resideo.
• Rodina: VC.
• Označenie: VC6613AJ1000/U.
• Konfigurácia: 2-cestná.
• Typ pripojenia: BSPP vnútorný závit.
• Rozmer: 3/4".
• Napájacie napätie: 200-240 V AC.
• Frekvencia: 50/60 Hz.
• Typ ovládania: ON/OFF SPDT, 3 vodiče.
• Pomocný kontakt: SPDT.
• Spotreba pohonu: 4 VA počas pohybu.
• Menovitý čas otvorenia: 7 sekúnd pri 50 Hz.
• Maximálny prevádzkový tlak: 20 bar.
• Maximálny diferenčný tlak: 4 bar.
• Normálna teplota média: 1-95 °C.
• Krátkodobý teplotný špičkový stav: až 120 °C.
• Maximálna okolitá teplota: 65 °C.
• Médium: voda alebo zmes vody a glykolu.
• Maximálna koncentrácia glykolu: 50 %.
• Telo: mosadz.
• Vreteno: nehrdzavejúca oceľ.
• Tesnenia: EPDM.
• Kábel: 1 m.
• Približná dĺžka tela 3/4": 94 mm.
• Približná šírka pohonu: 68 mm.
• Približná výška 2-cestnej zostavy: 113 mm.
• Manuálne ovládanie: áno.
• Pohon odnímateľný bez vypustenia okruhu: áno.

Kompaktný motorizovaný ventil na zónovú reguláciu

Resideo VC6613AJ1000/U ponúka riešenie riadenia prietoku pre inštalácie, ktoré vyžadujú 2-cestný motorizovaný ventil, 3/4" vnútorné pripojenie a napájanie 230 V. Jeho rýchle ovládanie, vysoká prípustná tlaková odolnosť a možnosť výmeny hlavy bez vypustenia okruhu uľahčujú montáž aj následnú údržbu.

Na zabezpečenie správnej prevádzky je potrebné dodržať tlakové a teplotné limity, elektrické zapojenie a montážne pokyny špecifikované spoločnosťou Resideo, ako aj overiť kompatibilitu použitého regulátora s jeho 3-vodičovým systémom ON/OFF SPDT.
