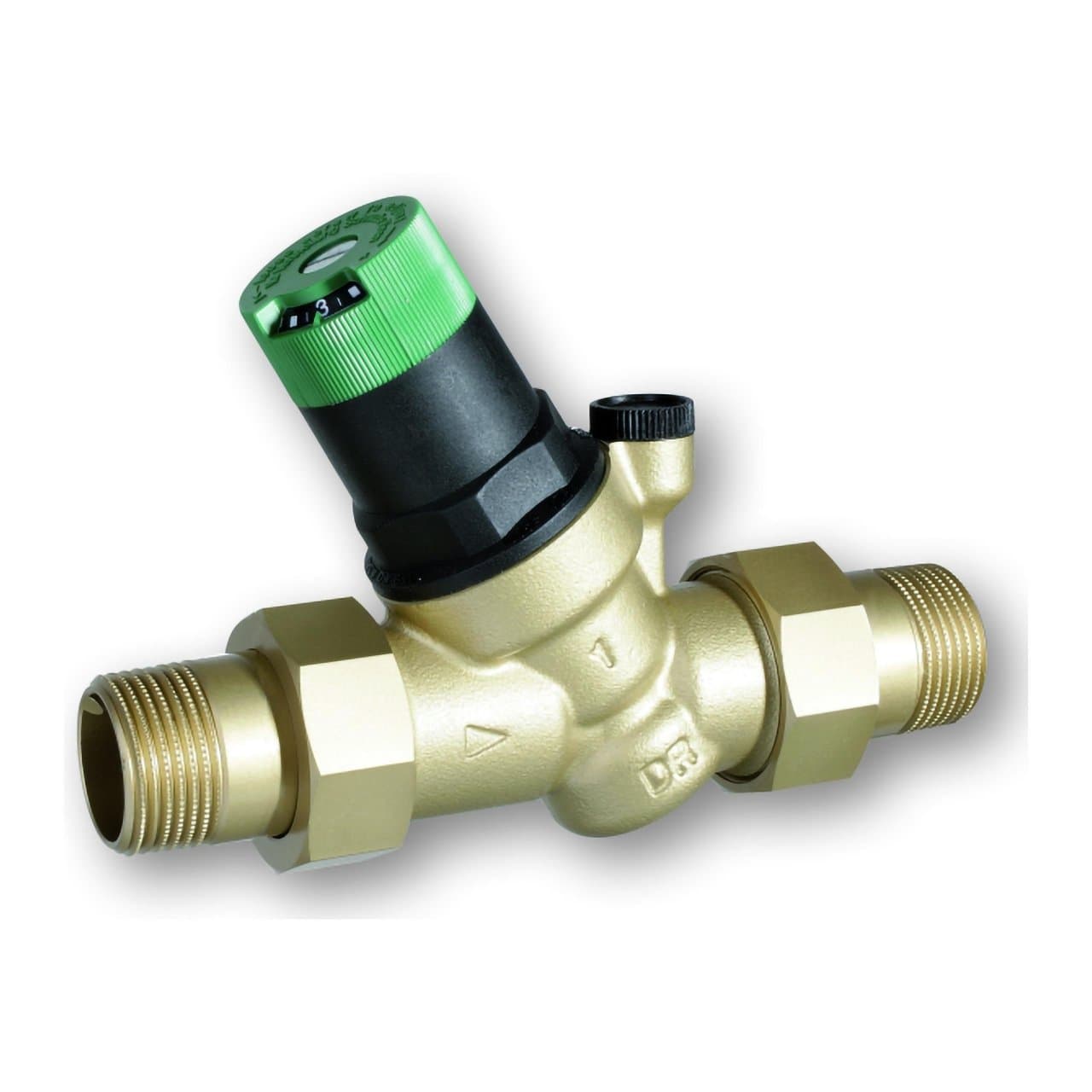

Redukcijski ventil Resideo D05FS-1A je zasnovan za znižanje in stabilizacijo tlaka v sistemih pitne vode ter ščiti cevi, armature, gospodinjske aparate in druge komponente pred previsokim tlakom iz omrežja. Ta različica ima navojne priključke 1", nazivni premer DN25 in vrednost Kvs 3,7 m³/h, zato je primerna za gospodinjske in v okviru svojih obratovalnih pogojev tudi za komercialne ter industrijske aplikacije.

Njegova zasnova z uravnoteženim sedežem omogoča ohranjanje stabilnega tlaka na izhodu tudi ob večjih nihanjih vstopnega tlaka. Ventil dopušča največji vstopni tlak 25 bar in omogoča nastavitev izhodnega tlaka med 1,5 in 6 bar, s tovarniško prednastavitvijo 3 bar za lažji zagon.

Glavne značilnosti Resideo D05FS-1A

• Znamka: Resideo.
• Serija: Braukmann D05FS.
• Referenca: D05FS-1A.
• Tip: redukcijski ventil.
• Uporaba: sistemi pitne vode.
• Zasnova: uravnotežen sedež.
• Priključek: R 1".
• Nazivni premer: DN25.
• Tip priključka: komplet zunanjih navojnih fitingov.
• Kvs: 3,7 m³/h.
• Največji vstopni tlak: 25 bar.
• Nastavljiv izhodni tlak: od 1,5 do 6 bar.
• Tovarniška prednastavitev: 3 bar.
• Minimalni padec tlaka: 1 bar.
• Telo: medenina, odporna proti razcinkanju.
• Membrana: EPDM.
• Tesnila: EPDM.
• Lestvica nastavitve: integrirana.
• Notranji vložek: zamenljiv.

Znižanje in stabilizacija tlaka vode

Glavna funkcija Resideo D05FS je pretvoriti visok ali spremenljiv vstopni tlak v nižji in stabilen izhodni tlak. S tem pomaga zaščititi komponente na izhodni strani pred posledicami previsokega tlaka.

Vgradnja redukcijskega ventila lahko prispeva tudi k znižanju porabe vode in zmanjšanju hidravličnega hrupa v ceveh in armaturah. Z delovanjem pri tlaku, prilagojenem dejanskim potrebam sistema, se preprečijo nepotrebno veliki pretoki in izboljšajo obratovalni pogoji celotnega sistema.

Uravnotežen sedež pri spremembah tlaka

D05FS uporablja sistem uravnoteženega vstopnega tlaka. Zaradi te zasnove imajo nihanja v oskrbovalnem omrežju minimalen vpliv na regulirani tlak na izhodu.

Delovanje temelji na ravnovesju med silo regulacijske vzmeti in tlakom, ki deluje na membrano. Ko pride do porabe in izhodni tlak pade, mehanizem odpre ventil, dokler se ne doseže izbrana vrednost.

Ko poraba preneha, izhodni tlak ponovno naraste in mehanizem zmanjša pretok, da se vzpostavi ravnovesje. Ta princip omogoča ohranjanje stabilnega oskrbovalnega tlaka znotraj meja, ki jih določa proizvajalec.

Nastavljiv tlak med 1,5 in 6 bar

Izhodni tlak je mogoče nastaviti med 1,5 in 6 bar s pomočjo gumba na zgornjem delu ventila. Izbrani tlak je neposredno prikazan na integrirani lestvici nastavitve, kar olajša nastavitev med zagonom.

Ventil je dobavljen s tovarniško prednastavitvijo 3 bar. To vrednost je mogoče pozneje spremeniti glede na konkretne potrebe sistema, pri čemer je treba upoštevati dovoljeno območje nastavitve.

Največji dovoljeni vstopni tlak je 25 bar, Resideo pa navaja minimalni padec tlaka 1 bar.

Navojni priključki 1" in DN25

Referenca D05FS-1A ustreza različici z nazivnim premerom DN25 in priključnimi fitingi 1". Različica A je dobavljena s kompletom zunanjih navojnih priključkov, kar olajša tako začetno montažo kot tudi demontažo ventila pri prihodnjih vzdrževalnih posegih.

Za to dimenzijo Resideo navaja Kvs 3,7 m³/h. Ta vrednost označuje hidravlično zmogljivost ventila in jo je treba pri dimenzioniranju sistema upoštevati skupaj s predvidenim pretokom in razpoložljivim tlačnim padcem.

Telo iz medenine, odporne proti razcinkanju

Telo je izdelano iz medenine, odporne proti razcinkanju, materiala, ki je posebej primeren za komponente, namenjene stalnemu stiku s pitno vodo.

Notranji vložek je izdelan iz visokokakovostnega sintetičnega materiala in uporablja EPDM membrano. Tudi tesnila so iz EPDM, regulacijska vzmet pa je med delovanjem ločena od pitne vode.

Resideo navaja, da uporabljeni materiali izpolnjujejo zahteve UBA in imajo odobritev ACS.

Popolnoma zamenljiv notranji vložek

Notranji regulacijski sklop je mogoče v celoti zamenjati. Ta lastnost olajša vzdrževanje ventila, saj omogoča obnovo glavnih funkcionalnih komponent, medtem ko glavno telo ostane vgrajeno, kadar to pogoji posega dopuščajo.

Modularna zasnova poenostavlja preglede in omogoča dolgoročno vzdrževanje sistema.

Integrirana tlačna lestvica

Zgornji gumb vključuje regulacijsko lestvico, ki omogoča neposreden prikaz izbrane vrednosti na ventilu. To olajša nastavitev med montažo in omogoča spreminjanje izhodnega tlaka brez približnega ocenjevanja položaja gumba.

Za natančen nadzor dejanskega tlaka v sistemu je mogoče uporabiti manometer, združljiv z instalacijo.

Delovna temperatura

Trenutna dokumentacija Resideo za to referenco določa največjo temperaturo medija 30 °C v navedenih standardnih pogojih za izdelek. Ventil lahko deluje z vodo do 70 °C, kadar je največji tlak omejen na 10 bar.

Navedena delovna temperatura okolice je med 5 in 55 °C. Ventil je treba namestiti na mestu, zaščitenem pred zmrzaljo, in znotraj okoljskih omejitev, ki jih določa proizvajalec.

Uporaba v sistemih pitne vode

Resideo serijo D05FS razvija predvsem za zaščito gospodinjskih sistemov pitne vode pred previsokim dovodnim tlakom. Uporablja se lahko tudi v komercialnih ali industrijskih sistemih, če obratovalni pogoji ostanejo znotraj specifikacij izdelka.

Med običajne uporabe sodijo:

• Gospodinjska vodovodna omrežja.
• Notranje instalacije stanovanjskih objektov.
• Stanovanjske stavbe.
• Komercialne instalacije.
• Omrežja, ki prejemajo višji dovodni tlak, kot je potreben.
• Instalacije s pogostimi nihanji vstopnega tlaka.
• Zaščita armatur, sanitarne opreme in naprav, priključenih na vodovodno omrežje.

Zmanjšanje hidravličnega hrupa

Previsok omrežni tlak lahko poveča hitrost pretoka vode in povzroči hrup v ceveh, ventilih in na odjemnih mestih. Z znižanjem tlaka in njegovim bolj enakomernim vzdrževanjem D05FS pomaga zmanjšati pretokovni hrup v sistemu.

Ta lastnost izboljšuje obratovalne pogoje omrežja in je še posebej uporabna v sistemih, kjer je razpoložljiv tlak bistveno višji od potrebnega.

Priporočila za montažo

Ventil je treba namestiti ob upoštevanju smeri pretoka, označene na telesu, in v položaju, ki omogoča enostaven dostop do regulacijskega gumba in notranjega vložka.

Resideo priporoča namestitev na lahko dostopnem mestu, zaščitenem pred zmrzaljo, da se poenostavijo pregledi in vzdrževanje. Montažo je treba izvesti v skladu z veljavnimi predpisi in tehničnimi navodili proizvajalca.

Priporočljivo je tudi, da so pred in za sklopom nameščeni zaporni ventili, da se olajšajo prihodnji posegi na instalaciji.

Dimenzije Resideo D05FS-1A

• Priključek: R 1".
• Nazivni premer: DN25.
• Skupna dolžina: 176 mm.
• Dolžina telesa brez fitingov: 97 mm.
• Višina: 124 mm.

Tehnični podatki redukcijskega ventila Resideo D05FS-1A

• Proizvajalec: Resideo.
• Serija: Braukmann D05FS.
• Referenca: D05FS-1A.
• Tip: redukcijski ventil.
• Medij: pitna voda.
• Zasnova: uravnotežen sedež.
• Priključek: R 1".
• Nazivni premer: DN25.
• Tip priključka: zunanji navojni fitingi.
• Kvs: 3,7 m³/h.
• Največji vstopni tlak: 25 bar.
• Izhodni tlak: 1,5-6 bar.
• Prednastavitev: 3 bar.
• Minimalni padec tlaka: 1 bar.
• Največja temperatura medija: 30 °C v navedenih standardnih pogojih.
• Največja temperatura pri tlaku omejenem na 10 bar: 70 °C.
• Temperatura okolice: 5-55 °C.
• Dovoljena relativna vlažnost: 25-85 %, brez kondenzacije.
• Telo: medenina, odporna proti razcinkanju.
• Membrana: EPDM.
• Tesnila: EPDM.
• Vložek: visokokakovosten sintetični material, zamenljiv.
• Regulacijska vzmet: ločena od pitne vode.
• Lestvica nastavitve: integrirana.
• Dolžina: 176 mm.
• Višina: 124 mm.
• Odobritev: ACS.
• Homologacija: DVGW.

Kompakten redukcijski ventil za vodovodne instalacije

Resideo D05FS-1A združuje priključek 1", nazivni premer DN25, Kvs 3,7 m³/h in regulacijo tlaka med 1,5 in 6 bar v kompaktnem ventilu, namenjenem stabilizaciji tlaka v sistemih pitne vode.

Njegov uravnotežen sedež pomaga ohranjati stalen tlak na izhodu ob spremembah v omrežju, medtem ko telo iz medenine, odporne proti razcinkanju, zamenljiv vložek in integrirana regulacijska lestvica olajšujejo tako delovanje kot tudi kasnejša vzdrževalna dela.

Za zagotovitev pravilnega delovanja je treba upoštevati tlačne in temperaturne pogoje, smer pretoka ter navodila za montažo in vzdrževanje, ki jih določa Resideo.
