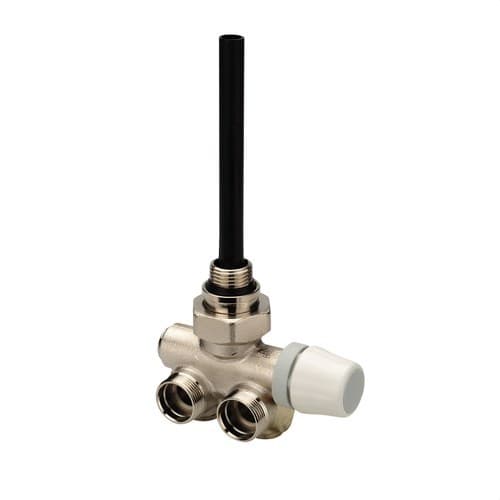

Termostatický ventil monotubusový Nástenný sušiak ľavá hlavica vonkajší závit 1/2"

Ventil Orkli 52110 je termostatsko nastavljiv enocevni ventil, posebej zasnovan za kopalniške radiatorje za brisače s cevmi, ki prihajajo iz stene. Ta različica ima glavo na levi strani in vključuje moški priključek 1/2" na radiator, priključek M24 x 1,5 za cev ter navoj M28 x 1 za namestitev združljive termostatske glave.

Poleg nadzora odpiranja in zapiranja radiatorja ta ventil omogoča hidravlično uravnoteženje kroga z regulacijskim zapiralom, s čimer omejuje največji pretok, ki vstopa v radiator za brisače. Dobavljen je z vgrajeno vstopno sondo in ročnim ročajem, ki ga je mogoče enostavno zamenjati z združljivo termostatsko glavo Orkli za avtomatizacijo regulacije temperature prostora.

Enocevni ventil, posebej namenjen radiatorjem za brisače

Referenca 52110 spada v serijo termostatsko nastavljivih enocevnih ventilov Orkli za radiatorje za brisače. Zasnovana je za instalacije, kjer sta dovod in povratek del enocevnega kroga in sta združena v ventilu, nameščenem na spodnjem delu radiatorja.

Konfiguracija te reference je pripravljena za instalacije z izhodom cevi iz stene in glavo na levi strani. Orkli ponuja ločeno referenco za desno glavo, zato je pred naročilom priporočljivo preveriti zahtevano orientacijo.

Glava na levi strani

Razporeditev glave je ključna značilnost te reference. Pri Orkli 52110 je ročni ročaj ali bodoča termostatska glava nameščena na levi strani sklopa.

Ta konfiguracija olajša prilagoditev ventila položaju cevi, radiatorja za brisače in razpoložljivemu prostoru v instalaciji ter preprečuje uporabo ventila z nasprotno orientacijo od zahtevane.

Pripravljen za termostatsko regulacijo

Ventil je dobavljen z ročnim upravljalnim ročajem, ki omogoča odpiranje ali zapiranje pretoka do radiatorja. Ta ročaj je mogoče zamenjati z termostatsko glavo, združljivo s priključkom M28 x 1.

Z vgradnjo termostatske glave lahko ventil samodejno uravnava pretok vode glede na izbrano sobno temperaturo, kar pomaga ohranjati raven udobja v prostoru brez stalnega ročnega nastavljanja radiatorja.

Pomembno: termostatska glava ni vključena z ventilom in jo je treba kupiti posebej.

Hidravlično uravnoteženje z zapiralom

Termostatsko nastavljiv enocevni ventil za radiator za brisače omogoča dve regulacijski funkciji. Po eni strani nadzira odpiranje ali zapiranje radiatorja, po drugi pa omogoča hidravlično uravnoteženje kroga z delovanjem na zapiralo s pomočjo imbus ključa.

Ta nastavitev omogoča omejitev največjega pretoka, ki vstopa v radiator, ter pomaga uravnotežiti instalacijo, kadar je na isti enocevni krog priključenih več oddajnikov.

Vgrajena vstopna sonda

Orkli to enocevno serijo dobavlja z vgrajeno vstopno sondo. Sonda vodi vstopno vodo v notranjost radiatorja, da omogoča ustrezno kroženje skozi radiator za brisače.

Proizvajalec navaja, da mora sonda, vstavljena v radiator, za pravilno delovanje presegati približno dve tretjini celotne dolžine radiatorja.

Omogoča popolno izolacijo radiatorja

Ko sta ročaj in steblo v zaprtem položaju, ventil omogoča popolno izolacijo radiatorja. Tako je mogoče izvesti določene posege na radiatorju za brisače brez popolnega praznjenja ogrevalnega sistema.

Ta lastnost olajša vzdrževalna dela ali zamenjavo oddajnika, kadar je instalacija izvedena pravilno.

Reverzibilni ventil

Ventil lahko deluje z različnimi smermi pretoka. Kljub temu Orkli priporoča, da dovod vroče vode poteka po strani, ki je najbolj oddaljena od ročaja ali termostatske glave.

Upoštevanje priporočene orientacije pomaga doseči hidravlično delovanje, predvideno s strani proizvajalca, in ustrezno kroženje v radiatorju.

Moški priključek 1/2" na radiator

Priključek na radiator je moški 1/2". Tehnični list Orkli določa priključitev z cilindričnim navojem ISO 228/1 z O-tesnilom in zaščitnim obročem za zagotavljanje tesnjenja na priključku radiatorja, poleg ustreznega navojnega priključka, navedenega za sklop.

Ta konfiguracija je posebej razvita za radiatorje za brisače, združljive z vhodom 1/2".

Priključek na cev M24 x 1,5

Priključek, namenjen cevi, je M24 x 1,5. Z ustreznimi adapterji Orkli predvideva priključke za različne vrste in premere cevi.

• PER / PEX: premeri od 12 do 20 mm glede na adapter.
• Večplastna cev: premeri od 12 do 20 mm glede na adapter.
• PB: premeri od 12 do 20 mm glede na adapter.
• Bakerna cev: premeri od 12 do 16 mm glede na adapter.

Pomembno: priključni adapterji in fitingi za cev niso vključeni in jih je treba izbrati glede na material in premer nameščene cevi.

Priključek M28 x 1 za termostatsko glavo

Priključek za termostatski aktuator je M28 x 1. Ta mera omogoča zamenjavo priloženega ročaja z združljivo termostatsko glavo Orkli.

Pred namestitvijo glave drugega proizvajalca je treba izrecno preveriti mehansko in funkcionalno združljivost z navojem in hodom stebla.

Izdelava iz nikljane medenine

Telo ventila je izdelano iz medenine EN 12165 CW617 in ima nikljano površinsko obdelavo. Pogonska os je iz nerjavnega jekla, zapiralno steblo pa je prav tako izdelano iz medenine.

Hidravlična tesnila so iz EPDM, upravljalni ročaj pa je izdelan iz ABS. Nosilec sonde in sama sonda oziroma pipeta sta iz PA66.

Za vodo in raztopine z glikolom

Ventil je zasnovan za delovanje z vodo in z raztopinami vode in glikola, ki se običajno uporabljajo v ogrevalnih krogih. Orkli določa največji delež glikola 30%.

Dovoljena temperatura medija je med 5 in 100 °C.

Največji delovni tlak 6 bar

Tehnični list določa največji delovni tlak 6 bar in največjo diferenčno tlačno razliko 1 bar.

Za zmanjšanje možnosti motečega hrupa v instalaciji Orkli priporoča, da diferenčni tlak ne presega 0,3 bar.

Tehnične značilnosti ventila Orkli 52110

• Blagovna znamka: Orkli.
• Referenca: 52110.
• EAN: 8426562521104.
• Tip: termostatsko nastavljiv enocevni ventil.
• Uporaba: radiatorji za brisače.
• Tip instalacije: enocevna.
• Izvedba cevi: izhod iz stene.
• Položaj glave: levo.
• Priključek na radiator: moški 1/2".
• Priključek na cev: M24 x 1,5.
• Priključek za termostatsko glavo: M28 x 1.
• Vstopna sonda: vgrajena.
• Hidravlična regulacija: z zapiralom.
• Priložen pogon: ročni ročaj.
• Termostatska glava: združljiva, ni vključena.
• Priključni dodatki za cev: niso vključeni.
• Združljiva cev PER/PEX, večplastna ali PB: Ø12-20 mm z ustreznim adapterjem.
• Združljiva bakrena cev: Ø12-16 mm z ustreznim adapterjem.
• Delovni medij: voda ali raztopine z glikolom.
• Največja koncentracija glikola: 30%.
• Temperatura medija: 5-100 °C.
• Največji delovni tlak: 6 bar.
• Največji diferenčni tlak: 1 bar.
• Priporočen diferenčni tlak za omejitev hrupa: ≤0,3 bar.
• Material telesa: medenina EN 12165 CW617.
• Obdelava: nikljana.
• Pogonska os: nerjavno jeklo.
• Zapiralno steblo: medenina EN 12165 CW617.
• Hidravlična tesnila: EPDM.
• Ročaj: ABS.
• Nosilec sonde: PA66.
• Sonda: PA66.

Kompaktna rešitev za regulacijo enocevnih radiatorjev za brisače

Orkli 52110 združuje v enem samem sklopu priključitev radiatorja za brisače na enocevni krog, regulacijo pretoka, možnost zapiranja oddajnika in pripravo za namestitev termostatske glave. Njegova posebna zasnova za izhod iz stene in levo glavo omogoča prilagoditev instalacije razporeditvam, kjer je ta orientacija potrebna.

Vgrajena sonda, regulacija z zapiralom in priključek M28 x 1 za termostatski nadzor ponujajo celovito rešitev tako za nove instalacije kot za združljive zamenjave v enocevnih ogrevalnih sistemih.

Pomembno: ta izdelek vključuje ventil z ročnim ročajem in vstopno sondo. Termostatska glava ter priključni dodatki/fitingi za cev niso vključeni in jih je treba izbrati posebej glede na nameščen sistem.
