Kanalski fancoil Galletti DUCTIMAX 34D, referenca DM34D1L0000030B, je hidronska terminalna enota srednjega tlaka, zasnovana za skrite vgradnje v spuščen strop in distribucijo zraka prek kanalov. Opremljena je z večhitrostnim motorjem z do 7 hitrostmi, glavno baterijo s 4 vrstami in centrifugalnimi ventilatorji z dvojnim sesanjem, kar zagotavlja kompaktno rešitev za vodno klimatizacijo v stanovanjih, pisarnah in objektih terciarnega sektorja.

V konfiguraciji z 2 cevema DUCTIMAX 34 zagotavlja certificiran pretok zraka do 402 m³/h, največji razpoložljivi statični tlak 63 Pa in hladilno moč do 2,96 kW v nazivnih preskusnih pogojih Galletti. Njegova zmanjšana višina, približno 250 mm, olajša vgradnjo v spuščene strope z omejenim prostorom.

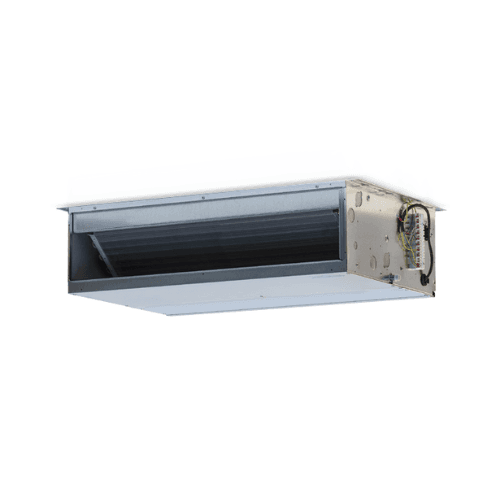

Kanalski fancoil Galletti DUCTIMAX 34D

DUCTIMAX je serija Galletti, razvita posebej za kanalske instalacije srednjega tlaka, kjer so pomembne zmanjšane dimenzije in prilagodljivost delovanja ventilatorja dejanskim potrebam kanalskega omrežja.

Serija združuje kompaktno zasnovo z bakreno-aluminijastimi izmenjevalnimi baterijami in centrifugalnimi ventilatorji, kar omogoča diskretno distribucijo klimatiziranega zraka prek rešetk ali difuzorjev, oddaljenih od same enote.

Večhitrostni motor z do 7 hitrostmi

Referenca DM34D1L0000030B vključuje komercialno konfiguracijo 7 hitrosti.

Električni motor je enofazni asinhronski tip s stalnim kondenzatorjem, toplotno zaščito in montažo na antivibracijskih nosilcih. Razpoložljivost različnih hitrosti omogoča prilagoditev pretoka, tlaka in ravni hrupa glede na značilnosti instalacije.

Za certificirane nazivna zmogljivosti modela DUCTIMAX 34 Galletti uporablja kot referenčne točke hitrosti 1, 6 in 7, ki ustrezajo objavljenim minimalnim, srednjim in maksimalnim ravnem.

Pretok zraka do 402 m³/h

Certificirani nazivni pretoki zraka za DUCTIMAX 34 so:

• Minimalna hitrost: 195 m³/h.
• Srednja hitrost: 360 m³/h.
• Maksimalna hitrost: 402 m³/h.

Izbira hitrosti omogoča uravnoteženje količine vpihanega zraka s tlakom, potrebnim v kanalih, in zvočno ravnjo, zahtevano pri posameznem projektu.

Razpoložljiv tlak do 63 Pa

DUCTIMAX 34 je zasnovan za instalacije srednjega tlaka in zagotavlja različne ravni statičnega tlaka glede na izbrano hitrost:

• Minimalna hitrost: 19 Pa.
• Srednja hitrost: 50 Pa.
• Maksimalna hitrost: 63 Pa.

Te vrednosti je treba upoštevati pri dimenzioniranju kanalskega omrežja, ob upoštevanju tlačnih izgub, ki jih povzročajo kanali, kolena, prehodi, rešetke, filtri in drugi dodatki.

Hladilne zmogljivosti v sistemu z 2 cevema

V trenutnih preskusnih pogojih, ki jih Galletti uporablja za hlajenje — voda 7/12 °C in vstopni zrak 27 °C suhega termometra ter 19 °C mokrega termometra — model 34 zagotavlja:

• Skupna hladilna moč pri minimalni hitrosti: 1,57 kW.
• Skupna hladilna moč pri srednji hitrosti: 2,69 kW.
• Skupna hladilna moč pri maksimalni hitrosti: 2,96 kW.

Ustrezna občutna hladilna moč je:

• Minimalna: 1,07 kW.
• Srednja: 1,86 kW.
• Maksimalna: 2,03 kW.

Dejanske zmogljivosti se bodo razlikovale glede na temperaturo vode, pogoje vstopnega zraka, hidravlični pretok in hitrost ventilacije.

Grelne zmogljivosti

Pri vodi 45/40 °C in vstopnem zraku 20 °C Galletti za konfiguracijo z 2 cevema navaja:

• Grelna moč pri minimalni hitrosti: 1,59 kW.
• Grelna moč pri srednji hitrosti: 2,80 kW.
• Grelna moč pri maksimalni hitrosti: 3,10 kW.

Te vrednosti omogočajo, da se DUCTIMAX vključi v hidronske sisteme, napajane s toplotnimi črpalkami, hladilnimi agregati, kotli ali drugimi združljivimi generatorji, pod pogojem, da je hidravlično dimenzioniranje izvedeno za dejanske pogoje projekta.

Hidravlični pretok pri hlajenju

Za nazivni hladilni pogoji je potreben pretok vode:

• Minimalna hitrost: 274 l/h.
• Srednja hitrost: 476 l/h.
• Maksimalna hitrost: 527 l/h.

Ustrezne tlačne izgube v bateriji so:

• Minimalna: 3 kPa.
• Srednja: 7 kPa.
• Maksimalna: 9 kPa.

Hidravlični pretok pri ogrevanju

Pri nazivnih pogojih ogrevanja so pretoki:

• Minimalna hitrost: 276 l/h.
• Srednja hitrost: 488 l/h.
• Maksimalna hitrost: 538 l/h.

Hidravlične tlačne izgube so:

• Minimalna: 2 kPa.
• Srednja: 6 kPa.
• Maksimalna: 8 kPa.

Izmenjevalna baterija s 4 vrstami

DUCTIMAX 34 vključuje glavno baterijo s 4 vrstami, sestavljeno iz bakrenih cevi in aluminijastih lamel, povezanih z mehansko ekspanzijo.

Ta konfiguracija poveča površino toplotne izmenjave v primerjavi z modeli s 3 vrstami in omogoča doseganje višjih zmogljivosti pri omejenem pretoku zraka.

Baterija vključuje kolektorje in elemente za lažje odzračevanje hidravličnega kroga.

Hidravlični priključki 1/2"

Glavni izmenjevalnik uporablja ženske hidravlične priključke 1/2".

Galletti zasnuje priključke serije DUCTIMAX tako, da jih je mogoče obrniti z zasukom baterije, kadar to dopuščajo zahteve montaže, kar zagotavlja večjo prilagodljivost pri namestitvi.

Centrifugalni ventilatorji z dvojnim sesanjem

Enota uporablja centrifugalne ventilatorje z dvojnim sesanjem s naprej ukrivljenimi lopaticami.

Ventilatorji so statično in dinamično uravnoteženi ter neposredno spojeni z električnim motorjem, kar zmanjšuje vibracije in omogoča doseganje potrebnega tlaka za delovanje s kanali.

Električna poraba ventilatorja

Absorbirana moč se spreminja glede na delovno hitrost:

• Minimalna hitrost: 34 W.
• Srednja hitrost: 85 W.
• Maksimalna hitrost: 106 W.

Nazivno električno napajanje enote je 230 V enofazno, 50 Hz.

Ravni hrupa

Galletti za model 34 navaja skupno zvočno moč:

• Minimalna hitrost: 39 dB(A).
• Srednja hitrost: 50 dB(A).
• Maksimalna hitrost: 54 dB(A).

Ustrezna zvočna moč za sklop sesanja in sevanja je 37 / 48 / 52 dB(A), medtem ko je pri vpihu 36 / 47 / 51 dB(A).

Raven hrupa, ki jo zaznamo v prostoru, je odvisna od zasnove kanalskega omrežja, izolacije, spuščenih stropov, rešetk in oddaljenosti od zasedenih območij.

Kompaktna zasnova za spuščen strop

DUCTIMAX je bil razvit posebej za vodoravno vgradnjo v spuščen strop.

Struktura ima zelo majhno višino, kar olajša namestitev tam, kjer je razpoložljiv navpični prostor omejen.

Za modele 33-34 so glavne dimenzije približno:

• Skupna širina: 968 mm.
• Globina: 665 mm.
• Višina: 250 mm.
• Teža: približno 33 kg.

Struktura iz pocinkane jeklene pločevine

Nosilna konstrukcija fancoila je izdelana iz pocinkane jeklene pločevine.

Notranjost vključuje termoakustično izolacijo za zmanjšanje toplotnih izgub in prenosa hrupa proti spuščenemu stropu ter klimatiziranemu prostoru.

Vgrajena kondenzna kad

DUCTIMAX v svoji konstrukciji vključuje glavno kad za zbiranje kondenzne vode, ki nastaja med delovanjem pri hlajenju.

Galletti postavlja kad v pozitivni tlak glede na točko izpusta, da olajša odvajanje kondenzata.

Priključek za odtok, naveden na dimenzijski risbi za to družino, je približno 17 mm.

Namestitev prek kanalov

Ker gre za skriti fancoil, se klimatiziran zrak iz enote distribuira prek kanalskega omrežja do rešetk ali difuzorjev, nameščenih v območjih, ki jih želimo klimatizirati.

Ta sistem omogoča:

• Skritje notranje enote v spuščenem stropu.
• Zmanjšanje vizualnega vpliva v prostoru.
• Izbiro položaja vpihovalnih in povratnih rešetk.
• Prilagoditev distribucije zraka notranji arhitekturi.
• Klimatizacijo območja s pravilno dimenzioniranim kanalskim omrežjem.

Razpoložljivi zračni filtri

Serija DUCTIMAX omogoča regenerativne filtracijske sisteme iz akrilnih vlaken v različnih razredih, odvisno od konfiguracije in izbranih dodatkov.

Galletti predvideva filtre G2, G3 in G4, kar omogoča prilagoditev stopnje filtracije potrebam projekta.

Prisotnost in natančen razred filtra je treba preveriti glede na dobavljeno konfiguracijo, saj serija vključuje različne različice in dodatke.

Širok nabor dodatkov

DUCTIMAX je mogoče dopolniti s številnimi dodatki za prilagoditev enote zasnovi instalacije:

• 3-potni ventili z aktuatorjem.
• Elektromehanski krmilniki.
• Elektronski krmilniki z mikroprocesorjem.
• Krmilniki MYCOMFORT in EVO.
• Senzorji temperature in vlage.
• Plenum za vpih in sesanje.
• Priključki za gibke cevi Ø200 mm.
• Ravni in 90° fitingi.
• Rešetke za sesanje in vpih.
• Pomožni električni grelec.
• Pomožne kondenzne kadi.
• Filtracijski dodatki.

Ti elementi se štejejo za opcijske, razen če komercialna konfiguracija dobave izrecno ne določa drugače.

Certifikacija Eurovent

Serija DUCTIMAX ima certificirane zmogljivosti Eurovent.

Nazivne vrednosti pretoka zraka, razpoložljivega tlaka, moči, porabe in toplotnih zmogljivosti, ki jih navaja Galletti, so objavljene v skladu s preskusnimi pogoji, določenimi v njihovi tehnični dokumentaciji.

Tehnične lastnosti Galletti DM34D1L0000030B

• Znamka: Galletti.
• Serija: DUCTIMAX.
• Komercialni model: 34D.
• Referenca: DM34D1L0000030B.
• Tip: kanalski hidronski fancoil srednjega tlaka.
• Vgradnja: vodoravna v spuščen strop.
• Konfiguracija: 2 cevi.
• Motor: večhitrostni.
• Število hitrosti: do 7.
• Certificirane referenčne hitrosti: 1 / 6 / 7.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Nazivni pretok zraka: 195 / 360 / 402 m³/h.
• Razpoložljivi statični tlak: 19 / 50 / 63 Pa.
• Absorbirana električna moč: 34 / 85 / 106 W.
• Skupna hladilna moč: 1,57 / 2,69 / 2,96 kW.
• Občutna hladilna moč: 1,07 / 1,86 / 2,03 kW.
• Grelna moč: 1,59 / 2,80 / 3,10 kW.
• Pretok vode pri hlajenju: 274 / 476 / 527 l/h.
• Tlačna izguba pri hlajenju: 3 / 7 / 9 kPa.
• Pretok vode pri ogrevanju: 276 / 488 / 538 l/h.
• Tlačna izguba pri ogrevanju: 2 / 6 / 8 kPa.
• Število vrst glavne baterije: 4.
• Material baterije: bakrene cevi in aluminijaste lamele.
• Hidravlični priključki: 1/2" ženski.
• Ventilatorji: centrifugalni z dvojnim sesanjem.
• Skupna zvočna moč: 39 / 50 / 54 dB(A).
• Približna širina: 968 mm.
• Globina: 665 mm.
• Višina: 250 mm.
• Teža: približno 33 kg.
• Odtok kondenzata: približno 17 mm.
• Certifikacija zmogljivosti: Eurovent.

Kompaktni fancoil srednjega tlaka za klimatizacijo prek kanalov

Galletti DUCTIMAX 34D DM34D1L0000030B združuje format z višino le 250 mm, 7-hitrostni motor, baterijo s 4 vrstami in do 63 Pa razpoložljivega tlaka, kar predstavlja posebej primerno rešitev za skrite hidronske instalacije v spuščenem stropu.
