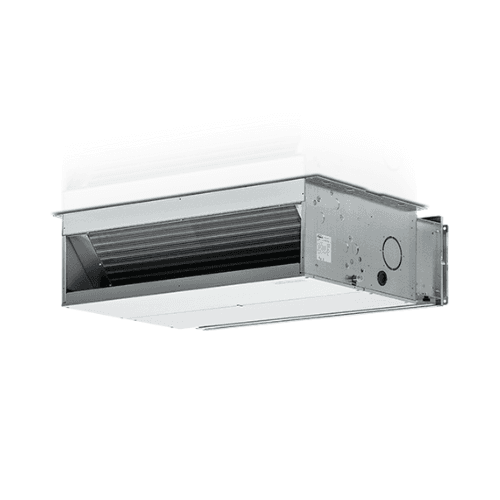

Kanálový fancoil Galletti UTN 19A, 2 trubky, 7,7 kW chladenie / 7,5 kW kúrenie

Fancoil kanalski Galletti UTN 19A, referenca UT19A0L00000N0A, je visokozmogljiva kanalna hidronična terminalna enota za 2-cevne sisteme. Vgrajuje 4-vrstni izmenjevalni register, centrifugalne ventilatorje z dvojnim sesanjem in 3-stopenjski električni motor, kar zagotavlja do 1.577 m³/h pretoka zraka in do 62 Pa uporabnega statičnega tlaka.

Njegova visoka montažna prilagodljivost omogoča vgradnjo v vodoravni ali navpični legi, kar olajša integracijo v spuščene strope, tehnične prostore in kanalska omrežja. Konkretna konfiguracija UT19A0L00000N0A ima hidravlične priključke na levi strani in je dobavljena brez dodatnega registra, ventila, nadzorne plošče, tipal ali filtra, kar omogoča dopolnitev opreme z ustreznimi dodatki glede na posamezen projekt.

Fancoil Galletti UTN 19A za 2-cevne sisteme

UTN 19A je zasnovan za hidronične instalacije, v katerih hladna ali topla voda iz generatorja kroži skozi en sam glavni register.

V 2-cevni instalaciji se isti hidravlični krog uporablja izmenično za hlajenje ali ogrevanje, odvisno od sezone in temperature dovajane vode.

Ob pravilnem dimenzioniranju ga je mogoče vključiti v sisteme, kot so:

• Toplotne črpalke zrak-voda.
• Hladilniki vode.
• Kotli.
• Centralizirani hidronični sistemi.
• Stanovanjske in terciarne kanalske klimatske naprave.

Visokozmogljiva različica A

V nomenklaturi Galletti črka A označuje kanalno različico visokih zmogljivosti.

Pri UTN 19A glavni register uporablja 4 vrste izmenjave, s bakrenimi cevmi in aluminijastimi lamelami, pritrjenimi z mehansko ekspanzijo za doseganje velike toplotnoizmenjevalne površine.

3-stopenjski električni motor

Koda konfiguracije vključuje motor tipa 0, ki ga Galletti označuje kot električni motor s 3 hitrostmi.

Motor je nameščen na antivibracijskih nosilcih, ima trajni kondenzator in termično zaščito navitja ter je neposredno sklopljen s sklopom centrifugalnih ventilatorjev.

Različne hitrosti omogočajo hkratno prilagajanje pretoka zraka, toplotne moči, razpoložljivega tlaka in zvočnih emisij potrebam instalacije.

Pretok zraka do 1.577 m³/h

Uradni tehnični list trenutno navaja naslednje naziv­ne pretoke za Galletti UTN 19A:

• Najnižja hitrost: 1.166 m³/h.
• Srednja hitrost: 1.500 m³/h.
• Najvišja hitrost: 1.577 m³/h.

Ta razpon omogoča prilagoditev delovanja izgubam tlaka v kanalih in potrebni količini zraka v klimatiziranem prostoru.

Uporabni statični tlak do 62 Pa

Razpoložljivi tlak se prav tako spreminja glede na izbrano hitrost:

• Najnižja hitrost: 38 Pa.
• Srednja hitrost: 50 Pa.
• Najvišja hitrost: 62 Pa.

Te vrednosti je treba uporabiti za pravilno dimenzioniranje kanalskega omrežja, ob upoštevanju tlačnih izgub, ki jih povzročajo kanali, kolena, prehodi, filtri, rešetke in difuzorji.

Trenutne hladilne zmogljivosti

Galletti trenutno objavlja zmogljivosti UTN 19A pri hlajenju z vodo 7/12 °C in vstopnim zrakom pri 27 °C suhega termometra in 19 °C mokrega termometra, skladno z EN 1397:2021.

• Skupna hladilna moč pri najnižji hitrosti: 7,34 kW.
• Skupna hladilna moč pri srednji hitrosti: 9,17 kW.
• Skupna hladilna moč pri najvišji hitrosti: 10,1 kW.

Objavljena občutna hladilna moč je:

• Najnižja hitrost: 5,43 kW.
• Srednja hitrost: 6,81 kW.
• Najvišja hitrost: 8,83 kW.

Dejanske zmogljivosti bodo odvisne od vstopne in izstopne temperature vode, zračnih pogojev, hidravličnega pretoka in izbrane hitrosti.

Trenutne zmogljivosti pri ogrevanju

Za ogrevanje se uradni trenutni podatki določajo z vodo 45/40 °C in vstopnim zrakom pri 20 °C.

• Toplotna moč pri najnižji hitrosti: 7,94 kW.
• Toplotna moč pri srednji hitrosti: 9,96 kW.
• Toplotna moč pri najvišji hitrosti: 11,0 kW.

Ti preskusni pogoji pri nizki temperaturi vode so še posebej pomembni za sodobne hidronične instalacije, napajane s toplotno črpalko.

Hidravlični pretok pri hlajenju

Pri nazivnih pogojih hlajenja Galletti navaja:

• Najnižja hitrost: 1.266 l/h.
• Srednja hitrost: 1.582 l/h.
• Najvišja hitrost: 1.749 l/h.

Ustrezne tlačne izgube v glavnem registru so:

• Najmanjša: 20 kPa.
• Srednja: 31 kPa.
• Največja: 36 kPa.

Hidravlični pretok pri ogrevanju

Pri vodi 45/40 °C uradna tabela navaja:

• Najnižja hitrost: 1.365 l/h.
• Srednja hitrost: 1.715 l/h.
• Najvišja hitrost: 1.857 l/h.

Ustrezne hidravlične tlačne izgube so:

• Najmanjša: 22 kPa.
• Srednja: 29 kPa.
• Največja: 34 kPa.

Hidravlični priključki 3/4"

UTN 19A uporablja hidravlične priključke 3/4" na glavnem registru.

Referenca UT19A0L00000N0A posebej vključuje priključke glavnega registra na levi strani, skladno z uradnim konfiguratorjem Galletti.

Register serije omogoča različne razporeditve glede na zahtevano konfiguracijo, zato je treba upoštevati orientacijo, ki ustreza konkretni komercialni referenci.

Konfiguracija brez dodatnega registra

Referenca ne vključuje drugega izmenjevalnega registra, kar potrjuje konfiguracijo za 2-cevni sistem.

Pri 4-cevnih instalacijah Galletti uporablja ločen dodatni register za hkratno zagotavljanje krogov hladne in tople vode, kar ne ustreza tej referenci.

Brez tovarniško vgrajenega hidravličnega ventila

Kodiranje UT19A0L00000N0A kaže, da je regulacijski ventil odsoten v osnovni dobavi.

Galletti kot dodatno opremo ponuja 2- in 3-potne ventile ter neodvisne tlačne ventile z različnimi tipi aktuatorjev.

Ventil se ne šteje za vključenega, razen če je izrecno dodan naročilu.

Brez vgrajene nadzorne plošče

Konfiguracija je dobavljena tudi brez nadzorne plošče iz tovarne.

Serija UTN omogoča različne opcijske regulacijske rešitve, med drugim:

• Elektromehanske krmilnike.
• Elektronske krmilnike TED.
• LED503.
• MY COMFORT.
• Platformo EVO.
• Kartice EVOBOARD.

To omogoča izbiro regulacije glede na hidravlično zasnovo in sistem avtomatizacije projekta.

Brez dodatnih tipal v standardni opremi

Koda reference prav tako določa, da dodatna tipala niso vključena.

Galletti kot opcijo ponuja tipala za:

• Temperaturo zraka.
• Temperaturo vode.
• Vlažnost.
• Kombinacije zraka, vode in vlažnosti.

Brez vključenega zračnega filtra

Črka N v konfiguratorju označuje to izvedbo kot brez filtra.

Kadar projekt zahteva filtracijo, Galletti ponuja opcijske module:

• Ploski filter razreda G2.
• Valoviti filter razreda G4.

Filtracijski modul je treba izbrati kot dodatek in ga dimenzionirati ob upoštevanju njegove tlačne izgube.

Centrifugalni ventilatorji z dvojnim sesanjem

UTN uporablja centrifugalne ventilatorje z dvojnim sesanjem, zasnovane za zmanjšanje zvočnih emisij.

Ventilatorji so statično in dinamično uravnoteženi, da omejujejo vibracije in obremenitve, prenesene na gred motorja.

Električna poraba ventilatorja

Električna moč se spreminja glede na hitrost:

• Najnižja hitrost: 290 W.
• Srednja hitrost: 380 W.
• Najvišja hitrost: 505 W.

Nazivno električno napajanje je 230 V enofazno pri 50 Hz.

Akustični podatki

Certificirana skupna zvočna moč za UTN 19A je:

• Najnižja hitrost: 61 dB(A).
• Srednja hitrost: 67 dB(A).
• Najvišja hitrost: 71 dB(A).

Sevana zvočna moč plus sesanje znaša 59 / 65 / 69 dB(A), medtem ko je zvočna moč pri vpihovanju 57 / 63 / 68 dB(A).

Akustična raven, zaznana v prostoru, bo odvisna tudi od zasnove kanalov, spuščenega stropa, izolacije, rešetk in konstrukcijskih značilnosti instalacije.

Vodoravna ali navpična namestitev

Ena glavnih prednosti serije UTN je možnost vodoravne ali navpične montaže.

Galletti vključuje sistem za zbiranje kondenzata, pripravljen za obe orientaciji, kar olajša integracijo fancoila tako v spuščene strope kot v navpične tehnične rešitve.

Prilagodljiv sesalni zrak

Položaj sesanja je mogoče med montažo spremeniti, kar povečuje prilagodljivost pri priklopu povratnega zraka na razpoložljivo konfiguracijo na gradbišču.

Ta lastnost olajša prilagoditev obstoječim kanalom ali instalacijam, kjer tehnični prostor nalaga posebne omejitve.

Pripravljeno za dovod zunanjega zraka

Ohišje vključuje predizrezan krožni izrez Ø100 mm za dovod zunanjega zraka.

To olajša priklop dovoda svežega zraka, kadar to predvideva celotna zasnova prezračevalnega in klimatskega sistema.

Združljivo s pravokotnimi in fleksibilnimi kanali

Serijo je mogoče z dodatki priključiti na:

• Kanale pravokotnega preseka.
• Okrogle fleksibilne kanale Ø200 mm.

Galletti ponuja priključne plošče, plenume, spojke in druge dodatke za prilagoditev fancoila različnim sistemom distribucije zraka.

Izolirana konstrukcija iz pocinkane jeklene pločevine

Nosilna konstrukcija je izdelana iz pocinkane jeklene pločevine in ima notranjo izolacijo z zaprtimi celicami s termoakustičnimi lastnostmi.

Izolacija pomaga zmanjšati prenos hrupa in omejiti nastajanje kondenzacije na zunanjih površinah enote.

Baker-aluminijasti register

Glavni izmenjevalnik je sestavljen iz bakrenih cevi in aluminijastih lamel, pritrjenih z razširjanjem.

4-vrstna konfiguracija modela 19A zagotavlja veliko izmenjevalno površino za delovanje tako pri hlajenju kot pri ogrevanju z vodo.

Dimenzije in teža UTN 19A

Uradna dimenzijska risba združuje modele 16D, 16A in 19A v isto ohišje.

• Dimenzija A: 1.174 mm.
• Dimenzija B: 1.127 mm.
• Dimenzija C: 1.096 mm.
• Dimenzija D: 1.066 mm.
• Največja globina, navedena na risbi: 559 mm.
• Višina: 280 mm.
• Teža: 49 kg.
• Odvod kondenzata vodoravno: 17 mm.
• Odvod kondenzata navpično: 17 mm.

Dimenzije A, B, C in D ustrezajo specifičnim kotam tehnične risbe in jih je treba uporabljati skupaj z Gallettijevim načrtom za določitev pritrditev, kanalov in servisnih prostorov.

Razpoložljivi dodatki za serijo UTN

Galletti ponuja številne dodatke za prilagoditev fancoila posameznemu projektu:

• Sesalni moduli s filtri G2 in G4.
• Sesalne in izpihovalne rešetke.
• Plošče za priklop na pravokotne kanale.
• Priključki za fleksibilne kanale Ø200 mm.
• 90° spojke.
• 2- in 3-potni ventili.
• Neodvisni tlačni ventili.
• Elektronski in elektromehanski krmilniki.
• Tipala za zrak, vodo in vlago.
• Pomožni pladnji za kondenzat.
• Komplet črpalke za odvod kondenzata.
• Pomožni električni grelec.
• Dušilka za dovod zunanjega zraka.

Ti elementi so opcijski in se ne štejejo za vključene v referenco UT19A0L00000N0A, razen če je to izrecno navedeno v naročilu.

Tehnične značilnosti Galletti UT19A0L00000N0A

• Blagovna znamka: Galletti.
• Serija: UTN.
• Model: UTN 19A.
• Referenca: UT19A0L00000N0A.
• Tip: kanalni hidronični fancoil.
• Hidravlična konfiguracija: 2 cevi.
• Različica: A, visoke zmogljivosti.
• Motor: 3 hitrosti.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Pretok zraka: 1.166 / 1.500 / 1.577 m³/h.
• Uporabni statični tlak: 38 / 50 / 62 Pa.
• Električna moč: 290 / 380 / 505 W.
• Trenutna skupna hladilna moč: 7,34 / 9,17 / 10,1 kW.
• Občutna hladilna moč: 5,43 / 6,81 / 8,83 kW.
• Trenutna toplotna moč: 7,94 / 9,96 / 11,0 kW.
• Glavni register: 4 vrste.
• Material registra: bakrene cevi in aluminijaste lamele.
• Hidravlični priključki: 3/4".
• Stran priključkov: leva.
• Vključen ventil: ne.
• Vključena nadzorna plošča: ne.
• Vključena opcijska tipala: ne.
• Vključen filter: ne.
• Montaža: vodoravna ali navpična.
• Ventilatorji: centrifugalni z dvojnim sesanjem.
• Priprava za zunanji zrak: Ø100 mm.
• Skupna zvočna moč: 61 / 67 / 71 dB(A).
• Dimenzija A: 1.174 mm.
• Največja navedena globina: 559 mm.
• Višina: 280 mm.
• Teža: 49 kg.

Visokozmogljiv kanalski fancoil s prilagodljivo montažo

Galletti UTN 19A UT19A0L00000N0A združuje 4-vrstni register z do 1.577 m³/h pretoka in 62 Pa razpoložljivega tlaka ter ponuja kanalno rešitev za 2-cevne hidronične instalacije.

Možnost vodoravne ali navpične montaže, levi priključki, priprava za dovod zunanjega zraka in široka paleta dodatkov omogočajo prilagoditev stanovanjskim in terciarnim projektom z različnimi potrebami po distribuciji in regulaciji.

Konfiguracija je dobavljena brez ventila, krmilnika, tipal ali filtra, kar strokovnjaku omogoča, da te elemente izbere ločeno glede na značilnosti hidravličnega in krmilnega sistema.
