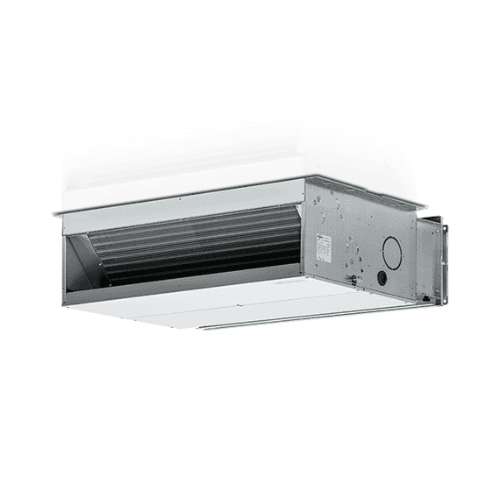

Kanálový fancoil Galletti UTN 22A s 2 trubicami 9,4 kW chladenie / 8,7 kW kúrenie

Kanalski fancoil Galletti UTN 22A, referenca UT22A0L00000N0A, je visokotlačna kanalna hidronična terminalna enota, zasnovana za 2-cevne klimatske sisteme. Vključuje visoko učinkovito izmenjevalno baterijo, centrifugalne ventilatorje z dvojnim sesanjem in 3-stopenjski električni motor, kar omogoča prilagajanje pretoka zraka in razpoložljivega tlaka potrebam inštalacije.

Njegova zasnova omogoča montažo v vodoravni ali navpični legi, kar olajša integracijo v spuščen strop, tehnične prostore in druge skrite inštalacije. Model UTN 22A zagotavlja do 2.222 m³/h pretoka zraka in uporabni statični tlak do 75 Pa na trenutno certificiranih nazivnih točkah podjetja Galletti.

Kanalni fancoil Galletti UTN 22A za 2 cevi

Konfiguracija UT22A0L00000N0A ustreza enoti za 2-cevne hidronične inštalacije, zato se ena glavna baterija izmenično uporablja za hlajenje ali ogrevanje glede na temperaturo vode, ki jo dovaja generator.

Tovrstna inštalacija je običajna pri:

• Toplotnih črpalkah zrak-voda.
• Hladilnikih vode.
• Kotlih.
• Centraliziranih hidroničnih sistemih.
• Stanovanjskih in terciarnih klimatskih inštalacijah.

Visokozmogljiva različica 22A

V uradnem konfiguratorju Galletti črka A označuje visokozmogljivo kanalno različico, ki jo ločuje od standardnih različic D iste serije.

Glavna baterija UTN 22A je sestavljena iz 4 vrst bakrenih cevi z aluminijastimi lamelami, pritrjenimi z razširjanjem, kar zagotavlja veliko površino za toplotno izmenjavo.

3-stopenjski motor

Koda konfiguracije te reference vključuje motor tipa 0, ki ga Galletti označuje kot 3-stopenjski električni motor.

Motor je nameščen na antivibracijskih nosilcih, ima trajni kondenzator in toplotno zaščito navitja ter je neposredno povezan s sklopom ventilatorjev.

Tri hitrosti omogočajo prilagajanje delovanja fancoila glede na toplotno potrebo, zahtevani pretok zraka in tlačne izgube v kanalskem omrežju.

Pretok zraka do 2.222 m³/h

Za UTN 22A Galletti certificira naslednje naziv­ne pretoke zraka:

• Najnižja hitrost: 1.436 m³/h.
• Srednja hitrost: 1.819 m³/h.
• Najvišja hitrost: 2.222 m³/h.

Ta zmogljivost omogoča uporabo enote v kanalnih inštalacijah, kjer je treba prenesti večjo količino zraka do ene ali več izpihovalnih rešetk.

Uporabni statični tlak do 75 Pa

Razpoložljivi tlak se spreminja glede na izbrano hitrost:

• Najnižja hitrost: 31 Pa.
• Srednja hitrost: 50 Pa.
• Najvišja hitrost: 75 Pa.

Te vrednosti omogočajo dimenzioniranje kanalskega omrežja ob upoštevanju izgub, ki jih povzročajo ravni odseki, kolena, rešetke, difuzorji, filtri in drugi elementi distribucije zraka.

Čeprav lahko serija UTN v določenih konfiguracijah doseže višje tlake, je treba za UTN 22A uporabljati specifične vrednosti 31, 50 in 75 Pa, certificirane za njegove tri naziv­ne hitrosti.

Trenutne zmogljivosti pri hlajenju

V trenutni tehnični dokumentaciji Galletti so hladilne zmogljivosti UTN 22A certificirane z vodo pri 7/12 °C in vstopnim zrakom pri 27 °C suhega termometra in 19 °C mokrega termometra, skladno z EN 1397:2021.

• Najnižja hitrost: 9,20 kW.
• Srednja hitrost: 11,2 kW.
• Najvišja hitrost: 13,1 kW.

Ustrezna občutna hladilna moč je:

• Najnižja: 6,76 kW.
• Srednja: 8,32 kW.
• Najvišja: 9,85 kW.

Razpoložljiva moč v dejanski inštalaciji bo odvisna od temperatur vode in zraka, hidravličnega pretoka in izbrane hitrosti ventilacije.

Trenutne zmogljivosti pri ogrevanju

Za ogrevanje Galletti certificira zmogljivosti z vodo pri 45/40 °C in vstopnim zrakom pri 20 °C:

• Najnižja hitrost: 9,73 kW.
• Srednja hitrost: 11,7 kW.
• Najvišja hitrost: 13,7 kW.

Ti podatki naredijo UTN 22A posebej zanimiv za uporabo s hidroničnimi sistemi nizke in srednje temperature, vključno s pravilno dimenzioniranimi inštalacijami s toplotno črpalko.

Hidravlični pretok pri hlajenju

Pri nazivnih hladilnih pogojih, ki jih uporablja proizvajalec, je potreben pretok vode:

• Najnižja hitrost: 1.584 l/h.
• Srednja hitrost: 1.927 l/h.
• Najvišja hitrost: 2.249 l/h.

Ustrezne tlačne izgube v bateriji so:

• Najnižja: 12 kPa.
• Srednja: 17 kPa.
• Najvišja: 22 kPa.

Hidravlični pretok pri ogrevanju

Pri vodi 45/40 °C in zraku 20 °C Galletti navaja:

• Pretok vode pri najnižji hitrosti: 1.676 l/h.
• Pretok vode pri srednji hitrosti: 2.020 l/h.
• Pretok vode pri najvišji hitrosti: 2.354 l/h.

Hidravlične tlačne izgube so:

• Najnižja: 10 kPa.
• Srednja: 14 kPa.
• Najvišja: 19 kPa.

Hidravlični priključki 1"

UTN 22A ima hidravlične priključke 1" za glavno baterijo.

Specifična konfiguracija UT22A0L00000N0A vključuje priključke glavne baterije na levi strani, skladno s kodiranjem, ki ga uporablja Galletti.

Proizvajalec ponuja različne konfiguracije serije z reverzibilnimi priključki, vendar je treba pri naročilu konfigurirane reference upoštevati razporeditev, določeno s kodo.

Brez dodatne baterije: 2-cevna konfiguracija

Obravnavana referenca ne vključuje druge izmenjevalne baterije. To potrjuje njeno konfiguracijo za 2-cevno inštalacijo.

V 2-cevnem sistemu se hidravlični krog glede na sezono ali splošni način delovanja inštalacije preklaplja med hladno in toplo vodo.

Brez vgrajenega hidravličnega ventila

Kodiranje te reference kaže, da je ventil v tovarniški konfiguraciji odsoten.

Galletti kot dodatno opremo ponuja različne komplete 2- in 3-potnih ventilov z ON/OFF ali modulacijskimi aktuatorji, ki jih je mogoče izbrati, kadar to zahteva projekt.

Zato se regulacijski hidravlični ventil ne šteje za vključenega, razen če je izrecno dodan naročilu.

Brez vgrajene nadzorne plošče

Konfiguracija UT22A0L00000N0A prav tako pomeni, da je dobavljena brez vgrajene nadzorne plošče.

Galletti ponuja široko paleto opcijskih krmilnikov, vključno z elektromehanskimi in elektronskimi rešitvami z mikroprocesorjem, kot so krmilniki TED, LED503, MY COMFORT in platforma EVO.

Izbira krmilnika bo odvisna od predvidene regulacije inštalacije in uporabljenih hidravličnih dodatkov.

Brez dodatnih sond iz tovarne

Referenca v osnovni konfiguraciji ne vključuje opcijskih sond.

Kadar to zahteva regulacijski sistem, Galletti ponuja sonde za:

• Temperaturo zraka.
• Temperaturo vode.
• Vlago.
• Kombinacije več senzorjev.

Standardno brez zračnega filtra

Črka N v celotni kodi označuje to konfiguracijo kot brez filtra.

Galletti ponuja opcijske filtracijske module:

• Ravni filter G2.
• Valoviti filter G4.

Če inštalacija potrebuje filtracijo na sesalni strani, je treba izbrati ustrezen modul kot dodatno opremo.

Centrifugalni ventilatorji z dvojnim sesanjem

Serija UTN uporablja centrifugalne ventilatorje z dvojnim sesanjem z lopaticami, zasnovanimi za zmanjšanje hrupa.

Sklopi so statično in dinamično uravnoteženi, da omejijo obremenitve, prenesene na gred motorja, in zmanjšajo vibracije med delovanjem.

Električna poraba ventilatorja

Električna moč, ki jo porabi ventilatorski sklop, je odvisna od izbrane hitrosti:

• Najnižja hitrost: 370 W.
• Srednja hitrost: 535 W.
• Najvišja hitrost: 750 W.

Nazivno električno napajanje serije je 230 V enofazno, 50 Hz.

Akustični podatki

Galletti za UTN 22A navaja skupno zvočno moč:

• Najnižja hitrost: 60 dB(A).
• Srednja hitrost: 67 dB(A).
• Najvišja hitrost: 74 dB(A).

Sevana zvočna moč plus sesanje znaša 58 / 65 / 72 dB(A), medtem ko je zvočna moč pri izpihu zraka 57 / 64 / 71 dB(A).

Dejanske ravni, zaznane v prostoru, bodo odvisne od zasnove kanalov, zvočne izolacije, rešetk, spuščenega stropa in konstrukcijskih pogojev stavbe.

Vodoravna ali navpična namestitev

Ena glavnih prednosti serije UTN je prilagodljivost montaže. Enoto je mogoče namestiti v vodoravni ali navpični legi.

Sistem zbiranja in odvajanja kondenzata je zasnovan tako, da omogoča obe konfiguraciji, kar olajša prilagoditev spuščenim stropom, tehničnim stenam in drugim skritim prostorom.

Prilagodljiv sesalni priklop zraka

Položaj sesanja je mogoče med namestitvijo spremeniti, kar omogoča prilagoditev povratka zraka razpoložljivi razporeditvi na objektu.

Ta lastnost zagotavlja večjo prilagodljivost, kadar je treba fancoil vgraditi v omejene prostore ali v vnaprej določena kanalska omrežja.

Pripravljen za dovod zunanjega zraka

Struktura vključuje okrogli predizrez Ø100 mm, namenjen dovodu zunanjega zraka.

To omogoča vključitev svežega zraka v omrežje, kadar to zahteva zasnova prezračevalnega in klimatskega sistema.

Združljiv z okroglimi ali pravokotnimi kanali

Serijo UTN je mogoče z dodatki priključiti na:

• Pravokotne kanale.
• Fleksibilne okrogle kanale Ø200 mm.

Galletti ponuja povezovalne panele in posebne dodatke za lažji prehod med enoto in različnimi sistemi distribucije zraka.

Izolirana konstrukcija iz pocinkane jeklene pločevine

Nosilna konstrukcija je izdelana iz pocinkane jeklene pločevine in notranje izolirana z materialom z zaprtimi celicami.

Ta izolacija ima dvojno funkcijo:

• Zmanjšanje prenosa hrupa.
• Omejevanje nastajanja kondenzacije na zunanji površini.

Konstrukcija ima tudi panele, ki olajšajo pregled in vzdrževanje naprave.

Baterija iz bakra in aluminija

Toplotni izmenjevalnik je izdelan iz bakrenih cevi in aluminijastih lamel, povezanih z mehanskim razširjanjem.

Ta zasnova zagotavlja veliko površino za izmenjavo med vodo v hidroničnem krogu in zrakom, ki ga pihajo ventilatorji.

Dimenzije UTN 22A

Model 22A spada v dimenzijsko skupino UTN 22-40 in ima približno:

• Skupna širina A: 1.174 mm.
• Največja globina: 718 mm.
• Višina: 353 mm.
• Dimenzija B: 1.127 mm.
• Dimenzija C: 1.096 mm.
• Dimenzija D: 1.066 mm.
• Teža: 67 kg.

Enota zahteva tudi ustrezne proste prostore za priključke, vzdrževanje in kroženje zraka v skladu z dimenzijsko risbo proizvajalca.

Odvod kondenzata

Enota ima priključke za odvod kondenzata tako pri vodoravni kot pri navpični namestitvi.

Za dimenzijsko skupino UTN 22A proizvajalec navaja dimenzijo 17 mm, povezano s točkami odtoka kondenzata.

Široka paleta dodatkov Galletti

Serijo UTN je mogoče dopolniti s številnimi dodatki, da se fancoil prilagodi potrebam projekta:

• Sesalni moduli s filtri G2 ali G4.
• Sesalne in izpihovalne rešetke.
• Paneli za priključitev na pravokotne kanale.
• Paneli za fleksibilne cevi Ø200 mm.
• 90° fitingi.
• 2- in 3-potni ventili.
• Elektronski in elektromehanski krmilniki.
• Pomožni pladnji za kondenzat.
• Črpalka za odvod kondenzata.
• Dušilke za dovod zunanjega zraka.
• Moduli za izpih in sesanje.

Ti elementi so dodatna oprema in se ne štejejo za vključene v referenco UT22A0L00000N0A, razen če je to izrecno navedeno v dobavi.

Tehnične značilnosti Galletti UT22A0L00000N0A

• Blagovna znamka: Galletti.
• Serija: UTN.
• Model: UTN 22A.
• Referenca: UT22A0L00000N0A.
• Tip: hidronični kanalni fancoil.
• Hidravlična konfiguracija: 2 cevi.
• Različica: A, visoka zmogljivost.
• Motor: 3 hitrosti.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Pretok zraka: 1.436 / 1.819 / 2.222 m³/h.
• Uporabni statični tlak: 31 / 50 / 75 Pa.
• Električna moč: 370 / 535 / 750 W.
• Trenutna hladilna moč: 9,20 / 11,2 / 13,1 kW.
• Občutna hladilna moč: 6,76 / 8,32 / 9,85 kW.
• Trenutna grelna moč: 9,73 / 11,7 / 13,7 kW.
• Glavna baterija: 4 vrste.
• Hidravlični priključki: 1".
• Stran priključkov: leva v tej konfiguraciji.
• Vključeni regulacijski ventil: ne.
• Vključen nadzorni panel: ne.
• Vključene opcijske sonde: ne.
• Vključen filter: ne.
• Namestitev: vodoravna ali navpična.
• Ventilatorji: centrifugalni z dvojnim sesanjem.
• Konstrukcija: izolirana pocinkana jeklena pločevina.
• Baterija: bakrene cevi in aluminijaste lamele.
• Priprava za zunanji zrak: predizrez Ø100 mm.
• Skupna zvočna moč: 60 / 67 / 74 dB(A).
• Širina: 1.174 mm.
• Največja globina: 718 mm.
• Višina: 353 mm.
• Teža: 67 kg.

Visokozmogljiv kanalni fancoil s prilagodljivo montažo

Galletti UTN 22A UT22A0L00000N0A združuje visokozmogljivo hidronično baterijo z največjim pretokom 2.222 m³/h, do 75 Pa razpoložljivega tlaka in 3-stopenjskim motorjem, kar zagotavlja prilagodljivo rešitev za klimatske inštalacije s kanali.

Možnost vodoravne ali navpične montaže, 1" hidravlični priključki, priprava za dovod zunanjega zraka in široka paleta dodatkov olajšajo integracijo v večje stanovanjske in terciarne aplikacije.

Specifična konfiguracija je dobavljena za 2 cevi, priključke na levi, brez ventila, brez krmiljenja, brez sond in brez filtra, kar monterju omogoča, da opremo dopolni z dodatki in regulacijskim sistemom, ki najbolj ustrezata projektu.
