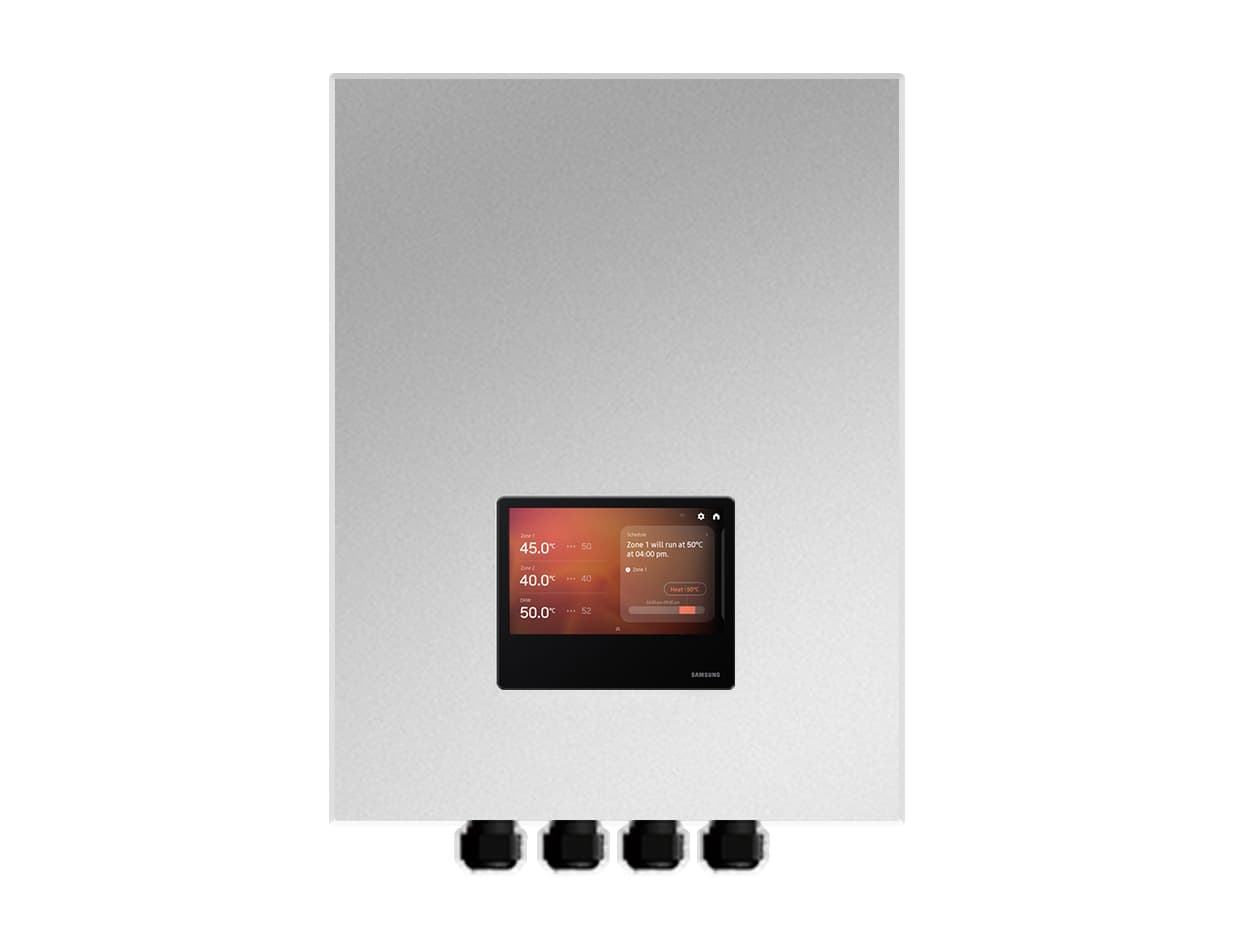

Kaskádový regulátor Samsung MCM-D3E0N

Riadič v kaskáde Samsung MCM-D3E0N je navrhnutý na správu inštalácií zložených z viacerých vzduch-voda tepelných čerpadiel Samsung EHS Mono z jedného riadiaceho systému. Umožňuje pripojiť medzi 2 a 8 vonkajších jednotiek a dosiahnuť celkový výkon až 128 kW, pričom predstavuje riešenie obzvlášť vhodné pre viacgeneračné domy, komerčné budovy, spoločné inštalácie a projekty s vysokými nárokmi na vykurovanie, chladenie a prípravu teplej úžitkovej vody.

Riadiaca jednotka automaticky rozdeľuje tepelnú požiadavku medzi pripojené tepelné čerpadlá a v každom okamihu uvádza do prevádzky iba potrebný počet jednotiek. Súčasťou je aj 7-palcový dotykový displej AI Home, WiFi pripojenie, integrácia so Samsung SmartThings, energetické monitorovanie a ovládanie až dvoch vykurovacích zón.

Kaskádové riadenie až 8 tepelných čerpadiel Samsung EHS

Hlavnou funkciou Samsung MCM-D3E0N je koordinovať viacero vonkajších jednotiek EHS Mono tak, aby pracovali ako jedna tepelná inštalácia.

Systém podporuje maximálne 8 tepelných čerpadiel pripojených k jednému riadiču. Samsung počíta s inštaláciami s jednotkami rovnakej kapacity aj s kombináciami rôznych výkonov, pokiaľ patria do rovnakého kompatibilného typu produktu.

Pri ôsmich jednotkách s výkonom 16 kW môže inštalácia dosiahnuť celkovú kapacitu až 128 kW, čo umožňuje využívať technológiu tepelných čerpadiel Samsung v projektoch s výrazne vyššími tepelnými nárokmi než pri samostatnej rezidenčnej inštalácii.

Automatické riadenie podľa tepelnej potreby

Riadiaca jednotka nepretržite analyzuje potreby vykurovania, chladenia a prípravy teplej úžitkovej vody v inštalácii a prispôsobuje počet tepelných čerpadiel, ktoré majú zostať aktívne.

Keď sa požiadavka zvýši, systém môže postupne zapájať do prevádzky ďalšie jednotky. Keď sa zníži, obmedzí počet aktívnych tepelných čerpadiel, aby sa zbytočne nepoužívali zariadenia navyše.

Táto stratégia umožňuje pracovať s kapacitou prispôsobenou skutočnej potrebe budovy a efektívnejšie využívať inštaláciu zloženú z viacerých tepelných čerpadiel.

Vyrovnávanie prevádzkových hodín

Samsung MCM-D3E0N tiež riadi rozdelenie prevádzkových hodín medzi vonkajšie jednotky.

Na vyrovnanie ich využitia môže riadiaca jednotka prednostne spustiť jednotku s najnižším počtom prevádzkových hodín a zastaviť tú, ktorá má najvyšší čas používania.

Táto logika umožňuje rozložiť prácu medzi jednotlivé tepelné čerpadlá v kaskáde namiesto toho, aby stále pracovali tie isté jednotky.

Kontinuálna prevádzka pri poruche jednej jednotky

Kaskádová inštalácia zároveň poskytuje vyššiu mieru kontinuity prevádzky. Ak sa na jednom z tepelných čerpadiel vyskytne porucha, systém dokáže identifikovať postihnutú jednotku a pokračovať v prevádzke so zvyšnými dostupnými zariadeniami.

Takýmto spôsobom nemusí jedna porucha nevyhnutne znamenať úplné odstavenie celej tepelnej inštalácie, čo je obzvlášť dôležité v budovách s nepretržitou potrebou vykurovania alebo TÚV.

Vykurovanie, chladenie a príprava teplej úžitkovej vody

Kaskádový riadič je pripravený spravovať rôzne tepelné potreby v rámci inštalácie Samsung EHS:

• Vykurovanie.
• Chladenie.
• Výroba teplej úžitkovej vody (TÚV).
• Ovládanie dvoch vykurovacích zón.

To umožňuje používať ten istý riadiaci systém v projektoch, ktoré kombinujú klimatizáciu a výrobu teplej vody pomocou viacerých vzduch-voda tepelných čerpadiel.

Ovládanie dvoch vykurovacích zón

MCM-D3E0N podporuje správu dvoch nezávislých zón, čo uľahčuje vytváranie inštalácií s rôznymi hydraulickými okruhmi alebo rozdielnymi teplotnými požiadavkami.

Riadiaca jednotka môže ovládať zónové čerpadlá a zmiešavacie ventily a koordinovať hydraulickú prevádzku inštalácie podľa navrhnutej schémy.

Táto možnosť je mimoriadne užitočná v systémoch, ktoré kombinujú napríklad podlahové vykurovanie s inými vykurovacími telesami alebo zónami budovy s odlišnými prevádzkovými podmienkami.

7-palcový dotykový displej AI Home

Riadiaca jednotka je vybavená 7-palcovým dotykovým displejom AI Home, ktorý poskytuje grafické rozhranie na správu a dohľad nad inštaláciou.

Prostredníctvom displeja je možné pristupovať k prevádzkovým informáciám, teplotám, režimom prevádzky, programovaniu a rôznym parametrom súvisiacim so systémom EHS.

Rozhranie umožňuje centralizovať ovládanie inštalácie, ktorá môže pozostávať z viacerých tepelných čerpadiel a rôznych hydraulických okruhov, na jednom mieste.

Integrované WiFi a Samsung SmartThings

MCM-D3E0N obsahuje WiFi pripojenie a môže byť integrovaný do ekosystému Samsung SmartThings.

Pomocou účtu Samsung a kompatibilného WiFi pripojenia môže používateľ zaregistrovať inštaláciu v SmartThings a využívať prepojené funkcie dohľadu a ovládania.

Samsung pre tento riadič špecifikuje používanie WiFi sietí s frekvenciou 2,4 GHz.

Monitorovanie spotreby energie

Systém umožňuje zobrazovať informácie súvisiace so spotrebou energie inštalácie a pripojených vonkajších jednotiek.

Monitorovanie uľahčuje analýzu prevádzky kaskádového systému a kontrolu, ako sa požiadavka rozdeľuje medzi jednotlivé tepelné čerpadlá.

Pri pripojení k SmartThings možno navyše využívať funkcie zobrazenia a energetického nastavenia kompatibilné s inštaláciou.

Časové programovanie

Riadiaca jednotka umožňuje nastaviť prevádzkové programy, aby sa systém prispôsobil časovým harmonogramom a tepelným potrebám budovy.

Je možné definovať prevádzkové intervaly a požadované hodnoty, aby sa znížilo zbytočné používanie klimatizácie v čase, keď určité zóny alebo zariadenia nevyžadujú prevádzku.

Režim Mimo domu

Medzi funkcie patrí aj režim Mimo domu, navrhnutý na udržiavanie vykurovania na zníženej teplote počas obdobia neprítomnosti.

Táto funkcia je užitočná na udržanie minimálnych podmienok v budove bez toho, aby sa inštalácia používala s rovnakými komfortnými parametrami ako počas bežnej obsadenosti.

Tichý režim

Systém disponuje aj tichým režimom, ktorý umožňuje prispôsobiť prevádzku tepelných čerpadiel v situáciách, keď je potrebné znížiť akustický dopad inštalácie.

Jeho dostupnosť a správanie závisia od pripojených vonkajších jednotiek EHS a od konfigurácie vykonanej počas uvedenia do prevádzky.

Riadenie fotovoltickej výroby a Smart Grid

Riadiaca jednotka disponuje funkciami súvisiacimi s PV Ready a Smart Grid Ready, čo umožňuje integrovať tepelnú výrobu do stratégií energetického riadenia budovy.

V správne nakonfigurovaných inštaláciách možno dostupnosť fotovoltickej energie alebo určité externé signály využiť na prispôsobenie prevádzky tepelného čerpadla a efektívnejšie využitie dostupnej energie.

Ovládanie čerpadiel, ventilov a pomocných prvkov

Okrem riadenia vonkajších jednotiek je MCM-D3E0N pripravený zasahovať do rôznych hydraulických a pomocných komponentov inštalácie EHS.

Podľa vykonanej konfigurácie môže riadiť alebo poskytovať riadiace signály pre prvky ako:

• Primárne čerpadlá.
• Sekundárne čerpadlá.
• Čerpadlá zónových okruhov.
• 2-cestné a 3-cestné ventily.
• Zmiešavacie ventily.
• Podporný elektrický ohrev pre vykurovanie.
• Podporný elektrický ohrev pre TÚV.
• Záložný kotol.
• Teplotné snímače.

Konkrétna konfigurácia závisí od hydraulického návrhu projektu a musí sa vykonať podľa schém a parametrov stanovených spoločnosťou Samsung.

Dodávané teplotné snímače

Riadiaca jednotka sa dodáva so snímačmi určenými na sledovanie rôznych teplôt hydraulickej inštalácie.

Dokumentácia Samsung uvádza snímače pre parametre, ako je teplota zásobníka, vstupná a výstupná voda a rôzne kontrolné body potrebné na správne riadenie kaskádového systému.

Kompatibilita so Samsung EHS Mono

MCM-D3E0N je špeciálne vyvinutý pre systémy tepelných čerpadiel Samsung EHS Mono.

Samsung počíta s jeho použitím s rôznymi kompatibilnými radami, medzi ktoré patria:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 s integrovaným čerpadlom.

Jednotky pripojené v rámci jednej kaskády musia patriť do rovnakého typu produktu. V jednej kaskáde sa nesmú miešať rôzne nekompatibilné rodiny.

Je však možné kombinovať rôzne kapacity v rámci jednej kompatibilnej rodiny; napríklad jednotky s rôznym výkonom z radu Mono R290.

Control Kit MIM-E03GN podľa vonkajšej jednotky

V určitých konfiguráciách EHS Mono je potrebné nainštalovať Control Kit Samsung MIM-E03GN priradený ku každej vonkajšej jednotke, aby sa zabezpečila komunikácia a riadenie kaskády.

Samsung uvádza, že modely EHS Mono R290 s integrovaným čerpadlom môžu pracovať v kaskádovom riešení bez MIM-E03GN, zatiaľ čo iné kompatibilné rodiny vyžadujú príslušnú riadiacu sadu.

Potrebnosť príslušenstva je potrebné vždy overiť podľa presného označenia tepelných čerpadiel zvolených pre projekt.

Jednofázové napájanie

Riadiaca jednotka používa napájanie 220-240 V pri 50 Hz.

Elektrické pripojenie, istenie a kabeláž musia byť dimenzované a zrealizované v súlade s inštalačným manuálom Samsung a platnými normami.

Rozmery Samsung MCM-D3E0N

Riadiaca jednotka má čisté rozmery 380 mm na šírku, 480 mm na výšku a 150 mm do hĺbky.

Samsung aktuálne uvádza čistú hmotnosť 7,3 kg. Rozmery balenia sú 445 x 605 x 250 mm s hrubou hmotnosťou približne 11,4 kg.

Technické vlastnosti Samsung MCM-D3E0N

• Značka: Samsung.
• Referencia: MCM-D3E0N.
• Typ: kaskádový riadič pre vzduch-voda tepelné čerpadlo.
• Kompatibilný rad: Samsung EHS Mono.
• Počet vonkajších jednotiek: 2 až 8.
• Maximálna kapacita systému: až 128 kW.
• Vykurovanie: áno.
• Chladenie: áno.
• Výroba TÚV: áno.
• Ovládanie dvoch zón: áno.
• Automatické riadenie jednotiek v kaskáde: áno.
• Vyrovnávanie prevádzkových hodín: áno.
• Čiastočná prevádzka pri poruche jednej jednotky: áno, podľa konfigurácie systému.
• Displej: dotykový AI Home.
• Veľkosť displeja: 7 palcov.
• Integrované WiFi: áno.
• SmartThings: kompatibilné.
• WiFi sieť: 2,4 GHz.
• Energetické monitorovanie: áno.
• Programovanie: áno.
• Režim Mimo domu: áno.
• Tichý režim: áno.
• PV Ready: áno.
• Smart Grid Ready: áno.
• Ovládanie hydraulických čerpadiel: áno, podľa konfigurácie.
• Ovládanie ventilov: áno, podľa konfigurácie.
• Ovládanie podporných ohrevov: áno.
• Ovládanie záložného kotla: dostupné podľa konfigurácie.
• Napájanie: 220-240 V / 50 Hz.
• Čisté rozmery: 380 x 480 x 150 mm.
• Čistá hmotnosť: 7,3 kg.
• Rozmery balenia: 445 x 605 x 250 mm.
• Hrubá hmotnosť: 11,4 kg.
• Farba: saténovo sivá.

Centralizované riadenie pre vysokovýkonné inštalácie EHS

Samsung MCM-D3E0N rozširuje možnosti tepelných čerpadiel EHS Mono nad rámec samostatnej inštalácie tým, že koordinuje až osem jednotiek ako jeden systém tepelnej výroby.

Jeho automatické riadenie dopytu, vyrovnávanie prevádzkových hodín, možnosť dosiahnuť až 128 kW a ovládanie vykurovania, chladenia, TÚV a dvoch zón z neho robia riešenie určené najmä pre spoločné inštalácie a profesionálne projekty.

Integrácia AI Home s 7-palcovým displejom, WiFi, SmartThings, energetického monitorovania a funkcií fotovoltickej a Smart Grid integrácie navyše umožňuje centralizovať prevádzku a energetický dohľad nad kaskádovou inštaláciou Samsung EHS.
