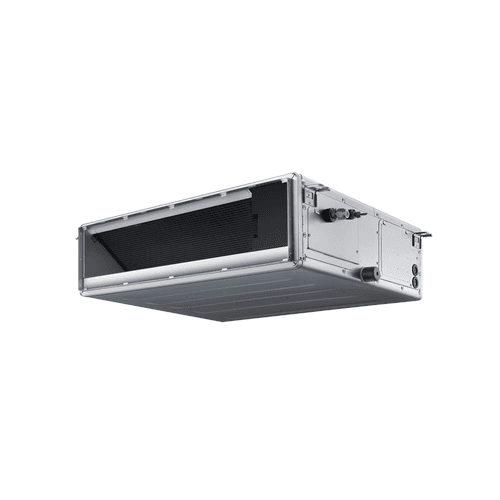

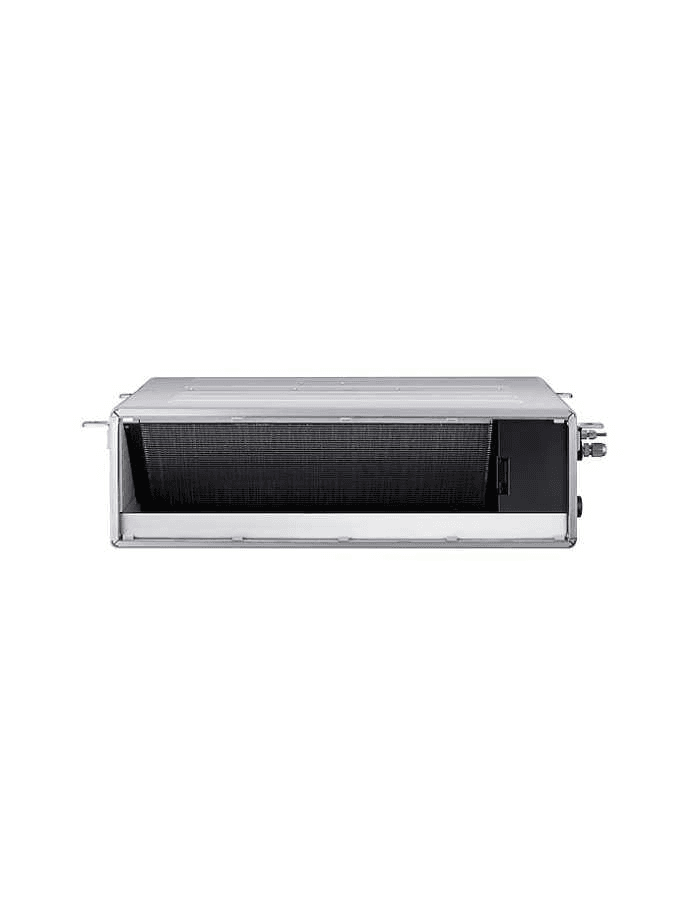

Notranja enota aerotermalnega kanala Samsung EHS TDM Plus 7,1 kW

Vnútorná kanálová jednotka Samsung EHS TDM Plus AE071ANMPEH/EU je navrhnutá na klimatizáciu miestností prostredníctvom rozvodu vzduchu potrubím, pričom zostáva skrytá nad podhľadom. Ponúka menovitý výkon 7,1 kW pri chladení a 8,0 kW pri vykurovaní a je súčasťou systému Samsung TDM Plus, ktorý umožňuje kombinovať vzduch-vzduch a vzduch-voda klimatizáciu v rámci jednej inštalácie.

Jej dizajn kanála so stredným tlakom, funkcia Auto ESP a nastaviteľný externý statický tlak až do 147,1 Pa uľahčujú prispôsobenie rôznym typom potrubných rozvodov. Navyše ponúka dve možnosti nasávania vzduchu, spodné alebo zadné, integrované drenážne čerpadlo a minimálnu hlučnosť iba 27 dB(A).

Hlavné vlastnosti Samsung AE071ANMPEH/EU

• Značka: Samsung.
• Rad: EHS TDM Plus.
• Označenie: AE071ANMPEH/EU.
• Typ: vnútorná kanálová jednotka so stredným tlakom.
• Prevádzka: tepelné čerpadlo.
• Menovitý výkon pri chladení: 7,1 kW.
• Menovitý výkon pri vykurovaní: 8,0 kW.
• Napájanie: jednofázové, 220-240 V, 50 Hz.
• Prietok vzduchu: 21 / 18 / 13 m³/min pri vysokej, strednej a nízkej rýchlosti.
• Externý statický tlak: 0 / 29,42 / 147,10 Pa.
• Funkcia Auto ESP: áno.
• Akustický tlak: 36 / 32 / 27 dB(A).
• Akustický výkon: 57 dB(A).
• Drenážne čerpadlo: integrované.
• Nasávanie vzduchu: spodné alebo zadné.
• Ventilátor: typ Sirocco.
• Chladivo systému: R410A.
• Elektronický expanzný ventil: integrovaný.
• Rozmery: 850 x 250 x 700 mm.
• Čistá hmotnosť: 27,9 kg.

Vnútorná jednotka pre systémy Samsung EHS TDM Plus

AE071ANMPEH/EU patrí do radu Samsung EHS TDM Plus, systému navrhnutého na kombináciu klimatizácie vzduchom a hydronickej klimatizácie v rámci jedného riešenia. Táto kanálová jednotka predstavuje vzduch-vzduch časť systému a umožňuje priamo upravovať miestnosti prostredníctvom vzduchu privádzaného cez sieť potrubí.

V správne nakonfigurovanej inštalácii TDM Plus môže systém kombinovať vzduchové vnútorné jednotky s hydraulickým okruhom určeným pre podlahové vykurovanie, fan-coily, kompatibilné radiátory alebo prípravu teplej úžitkovej vody, v závislosti od ďalších nainštalovaných komponentov.

7,1 kW pri chladení a 8,0 kW pri vykurovaní

Jednotka poskytuje menovitý chladiaci výkon 7,1 kW, čo zodpovedá približne 24 200 BTU/h, a menovitý vykurovací výkon 8,0 kW.

Tieto parametre umožňujú použitie v stredne veľkých až veľkých priestoroch v rezidenčných alebo komerčných projektoch, vždy však po predchádzajúcom výpočte potrebného výkonu s ohľadom na plochu, izoláciu, orientáciu, vnútorné zisky a klimatické podmienky.

Kanál so stredným tlakom

Samsung tento model definuje ako jednotku s kanálovým rozvodom so stredným tlakom. Táto konfigurácia umožňuje prekonať vyššie tlakové straty než pri zariadeniach s nízkym tlakom a poskytuje väčšiu flexibilitu pri návrhu privádzacieho a vratného potrubia.

Externý statický tlak je možné nastaviť v rozsahu 0 až 147,10 Pa, so štandardnou hodnotou približne 29,42 Pa. To uľahčuje prispôsobenie prevádzky ventilátora skutočnému odporu filtrov, mriežok a potrubia v inštalácii.

Auto ESP na automatické nastavenie statického tlaku

Funkcia Auto ESP umožňuje automaticky optimalizovať externý statický tlak a prietok vzduchu zariadenia. Samsung túto funkciu vyvinul na uľahčenie uvedenia do prevádzky pri kanálových jednotkách so stredným tlakom a na prispôsobenie ventilátora vlastnostiam inštalácie.

Správne nastavenie tlaku pomáha udržiavať vhodný prietok v jednotlivých mriežkach a zabraňuje nedostatočnému prúdeniu aj nadmernej rýchlosti vzduchu, ktorá by mohla spôsobovať hluk.

Okrem automatického nastavenia je možné externý statický tlak konfigurovať pomocou kompatibilného ovládača.

Prietok vzduchu až 21 m³/min

Jednotka je vybavená ventilátorom typu Sirocco s tromi hlavnými úrovňami prevádzky. Samsung uvádza nasledujúce prietoky vzduchu:

• Vysoká rýchlosť: 21 m³/min.
• Stredná rýchlosť: 18 m³/min.
• Nízka rýchlosť: 13 m³/min.

Kombinácia prietoku vzduchu a statického tlaku umožňuje rozvádzať klimatizovaný vzduch cez rôzne vetvy a mriežky, pokiaľ je potrubná sieť správne nadimenzovaná a vyvážená.

Nasávanie vzduchu zo spodnej alebo zadnej strany

Samsung AE071ANMPEH/EU umožňuje nastaviť návrat vzduchu zo spodnej alebo zo zadnej strany jednotky. Táto dvojitá možnosť prináša flexibilitu pri inštalácii, najmä keď je priestor v podhľade obmedzený.

Inštalatér si môže zvoliť najvhodnejšiu konfiguráciu podľa polohy zariadenia, umiestnenia vratných mriežok a návrhu potrubnej siete.

Iba 250 mm výšky

Jednotka má výšku iba 250 mm, čo uľahčuje jej umiestnenie do podhľadov s obmedzeným inštalačným priestorom. Jej celkové rozmery sú:

• Šírka: 850 mm.
• Výška: 250 mm.
• Hĺbka: 700 mm.
• Čistá hmotnosť: 27,9 kg.

Keďže zostáva úplne skrytá za stropom, viditeľné zostávajú iba zvolené mriežky alebo difúzory, čo umožňuje zachovať čistý vzhľad miestnosti.

Tichá prevádzka od 27 dB(A)

Samsung uvádza pre túto vnútornú jednotku úrovne akustického tlaku 36 / 32 / 27 dB(A) pri vysokej, strednej a nízkej rýchlosti.

Minimálna úroveň 27 dB(A) umožňuje použitie v priestoroch, kde je dôležitý akustický komfort, ako sú domácnosti, spálne, kancelárie, zasadacie miestnosti alebo hotelové izby, za predpokladu správne navrhnutého potrubia a mriežok.

Uvedený akustický výkon Samsung deklaruje na úrovni 57 dB(A).

Integrované drenážne čerpadlo

AE071ANMPEH/EU je štandardne vybavená drenážnym čerpadlom, ktoré uľahčuje odvod kondenzátu vznikajúceho počas prevádzky v režime chladenia.

Odvod kondenzátu využíva pripojenie VP25, s približne 25 mm vonkajším priemerom a 20 mm vnútorným priemerom. Drenážne potrubie musí byť inštalované v súlade so sklonom, výškou a podmienkami uvedenými spoločnosťou Samsung.

Chladivo R410A

Táto jednotka je navrhnutá na prácu v systémoch Samsung EHS TDM Plus, ktoré používajú chladivo R410A. Chladivo cirkuluje medzi jednotlivými jednotkami systému cez príslušné chladiace potrubia.

AE071ANMPEH/EU obsahuje elektronický expanzný ventil EEV, ktorý reguluje prietok chladiva prechádzajúceho vnútorným výmenníkom podľa prevádzkových podmienok.

Chladiace pripojenia

Samsung pre túto jednotku uvádza nasledujúce rozmery potrubia:

• Kvapalné potrubie: 9,52 mm (3/8").
• Plynové potrubie: 15,88 mm (5/8").

Konečné dimenzovanie potrubia, maximálne dĺžky, výškové rozdiely a množstvo chladiva je potrebné overiť podľa vonkajšej jednotky TDM Plus a kompletnej konfigurácie systému.

Elektrická spotreba vnútornej jednotky

Vnútorná jednotka používa jednofázové napájanie 220-240 V a 50 Hz. Samsung uvádza menovitú elektrickú spotrebu 110 W pri chladení aj pri vykurovaní, ktorá súvisí najmä s prevádzkou ventilátora a vnútorných komponentov jednotky.

Elektrický výkon potrebný na výrobu chladu alebo tepla závisí predovšetkým od vonkajšej jednotky systému a nesmie sa zamieňať s touto vnútornou spotrebou 110 W ani s celkovou spotrebou klimatizačnej inštalácie.

Voliteľná ionizačná súprava SPi

Samsung umožňuje doplniť túto jednotku o voliteľnú plazmovú ionizačnú súpravu SPi. Toto príslušenstvo je navrhnuté na zlepšenie úpravy vnútorného vzduchu prostredníctvom tvorby aktívnych iónov.

Súprava SPi nie je súčasťou štandardnej dodávky referencie AE071ANMPEH/EU a musí sa zakúpiť a nainštalovať samostatne, ak si to projekt vyžaduje.

Skrytá inštalácia cez potrubie

Klimatizácia cez potrubie umožňuje rozvádzať klimatizovaný vzduch do viacerých zón alebo výustiek, pričom jednotka zostáva úplne skrytá. Mriežky a difúzory je možné zvoliť podľa estetiky a požiadaviek na distribúciu vzduchu v projekte.

Pre správnu prevádzku je potrebné presne vypočítať prierezy potrubia, tlakové straty, prietoky jednotlivých vetiev, rýchlosť vzduchu a polohu privádzacích a vratných mriežok.

Použitie Samsung AE071ANMPEH/EU

• Domácnosti s klimatizáciou cez potrubie.
• Obývacie izby a spoločné priestory.
• Kancelárie a pracovné miestnosti.
• Komerčné priestory.
• Hotely a ubytovacie zariadenia.
• Zasadacie miestnosti.
• Ambulancie a kliniky.
• Inštalácie Samsung EHS TDM Plus kombinujúce vzduch-vzduch a vzduch-voda klimatizáciu.

Technické údaje Samsung AE071ANMPEH/EU

• Výrobca: Samsung.
• Rodina: EHS.
• Rad: TDM Plus.
• Označenie: AE071ANMPEH/EU.
• Typ: vnútorná kanálová jednotka so stredným tlakom.
• Režim: tepelné čerpadlo.
• Chladiaci výkon: 7,10 kW.
• Vykurovací výkon: 8,00 kW.
• Napájanie: jednofázové, 220-240 V, 50 Hz.
• Elektrická spotreba pri chladení: 0,110 kW.
• Elektrická spotreba pri vykurovaní: 0,110 kW.
• Menovitý prúd: 1,00 A.
• Ventilátor: Sirocco.
• Prietok vzduchu pri vysokej rýchlosti: 21 m³/min.
• Prietok vzduchu pri strednej rýchlosti: 18 m³/min.
• Prietok vzduchu pri nízkej rýchlosti: 13 m³/min.
• Minimálny externý statický tlak: 0 Pa.
• Štandardný externý statický tlak: 29,42 Pa.
• Maximálny externý statický tlak: 147,10 Pa.
• Auto ESP: áno.
• Nasávanie vzduchu: spodné alebo zadné.
• Chladivo: R410A.
• Riadenie chladiva: integrovaný ventil EEV.
• Chladiace potrubie kvapaliny: 9,52 mm (3/8").
• Chladiace potrubie plynu: 15,88 mm (5/8").
• Pripojenie odtoku: VP25.
• Drenážne čerpadlo: integrované.
• Akustický tlak: 36 / 32 / 27 dB(A).
• Akustický výkon: 57 dB(A).
• Rozmery: 850 x 250 x 700 mm.
• Čistá hmotnosť: 27,9 kg.
• Súprava SPi: voliteľná.

Kanál so stredným tlakom pre systémy EHS TDM Plus

Samsung AE071ANMPEH/EU kombinuje 7,1 kW menovitého výkonu pri chladení, 8,0 kW pri vykurovaní, maximálny prietok 21 m³/min a až 147,1 Pa statického tlaku v kompaktnom formáte s výškou iba 250 mm.

Funkcia Auto ESP uľahčuje prispôsobenie potrubnej sieti, zatiaľ čo nasávanie vzduchu zo spodnej alebo zadnej strany prináša flexibilitu pri montáži. K tomu sa pridáva minimálna hlučnosť 27 dB(A), integrované kondenzátne čerpadlo a možnosť doplniť voliteľnú súpravu SPi.

Toto označenie sa vzťahuje iba na vnútornú kanálovú jednotku. Na vytvorenie kompletného systému je potrebné ju kombinovať s kompatibilnou vonkajšou jednotkou Samsung EHS TDM Plus, ako aj s ovládaním, potrubím, kanálmi, mriežkami a ďalším príslušenstvom potrebným pre inštaláciu. Dimenzovanie a uvedenie do prevádzky sa musia vykonať podľa oficiálnej technickej dokumentácie Samsung.
